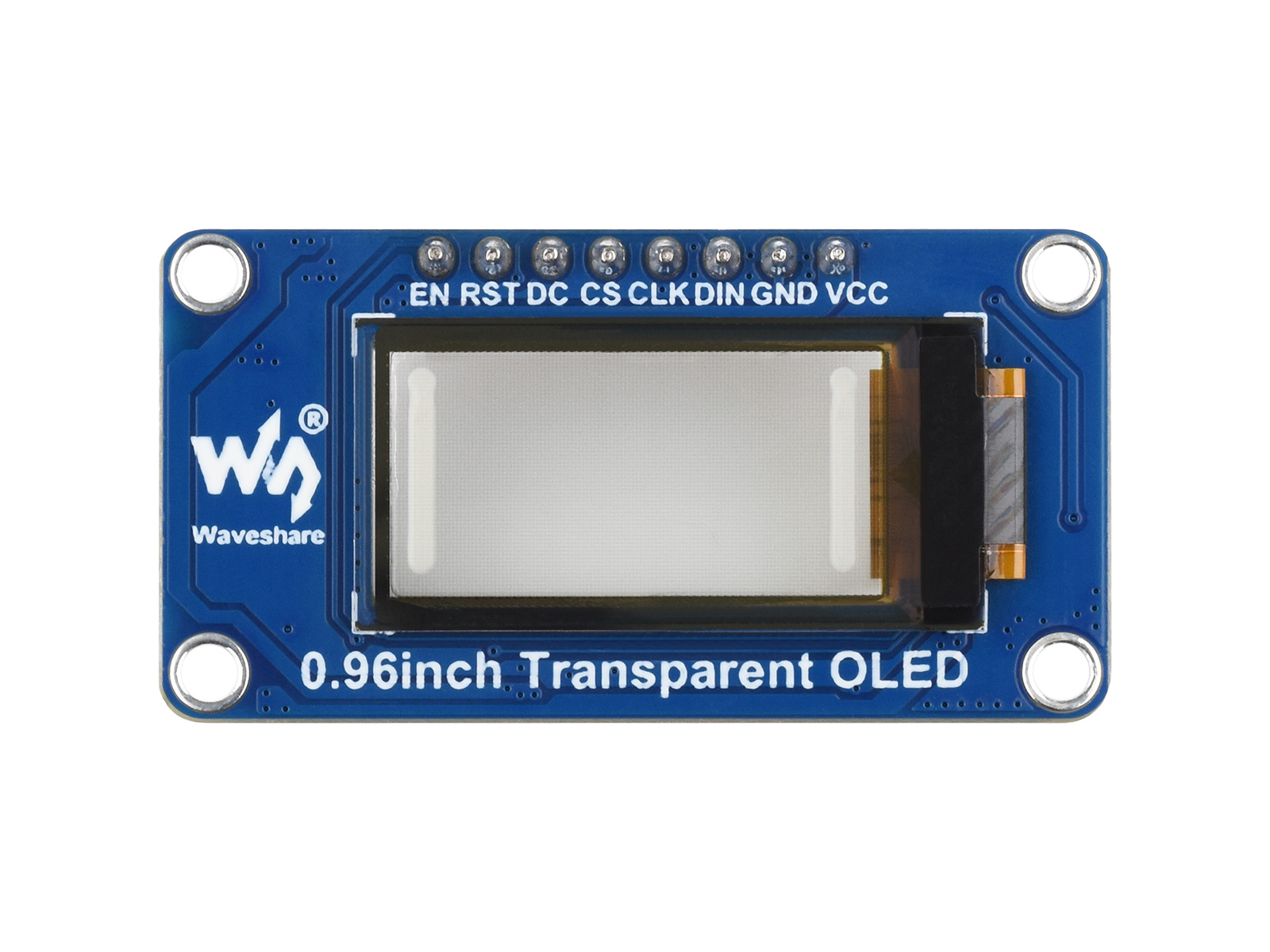

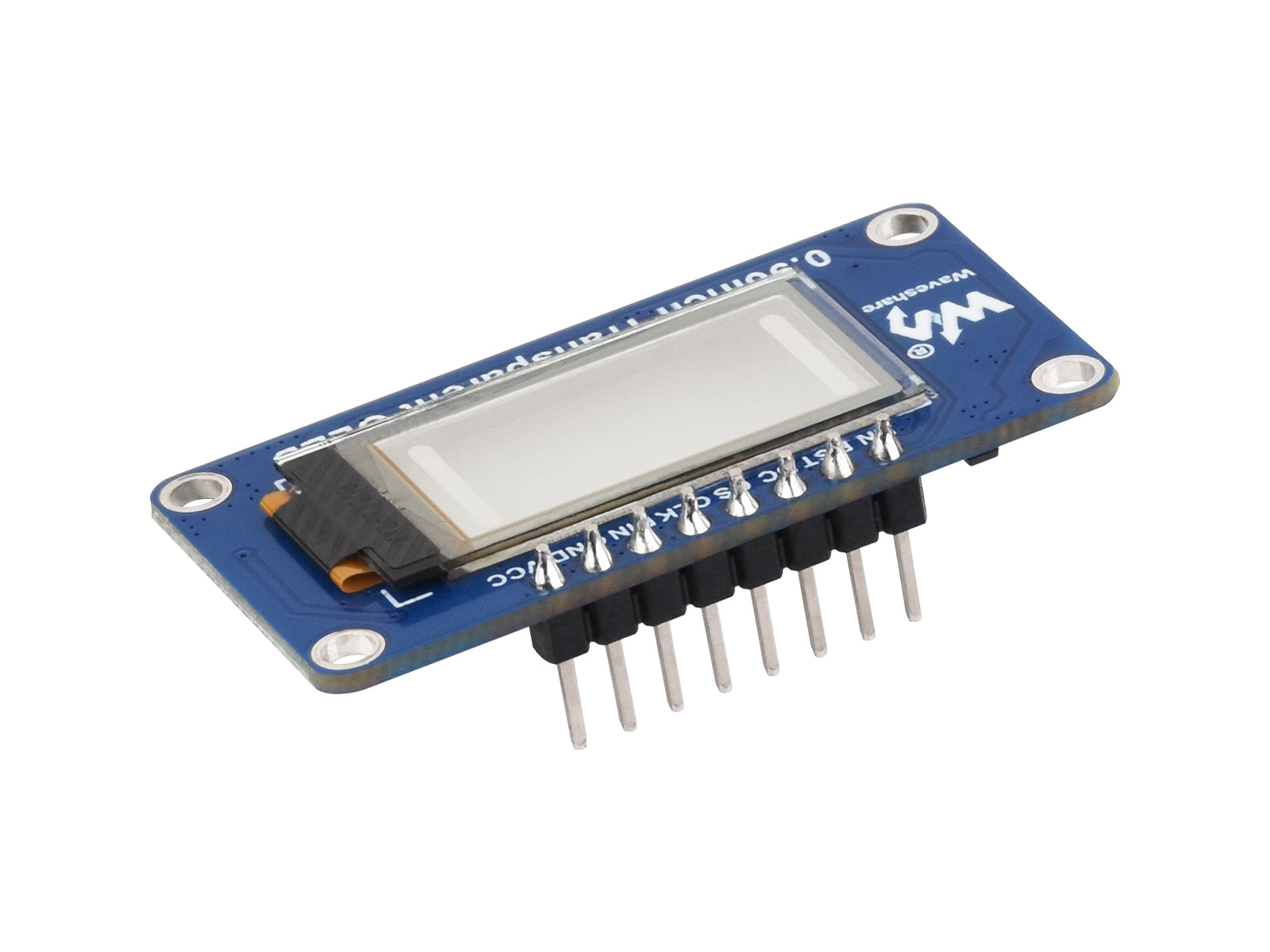

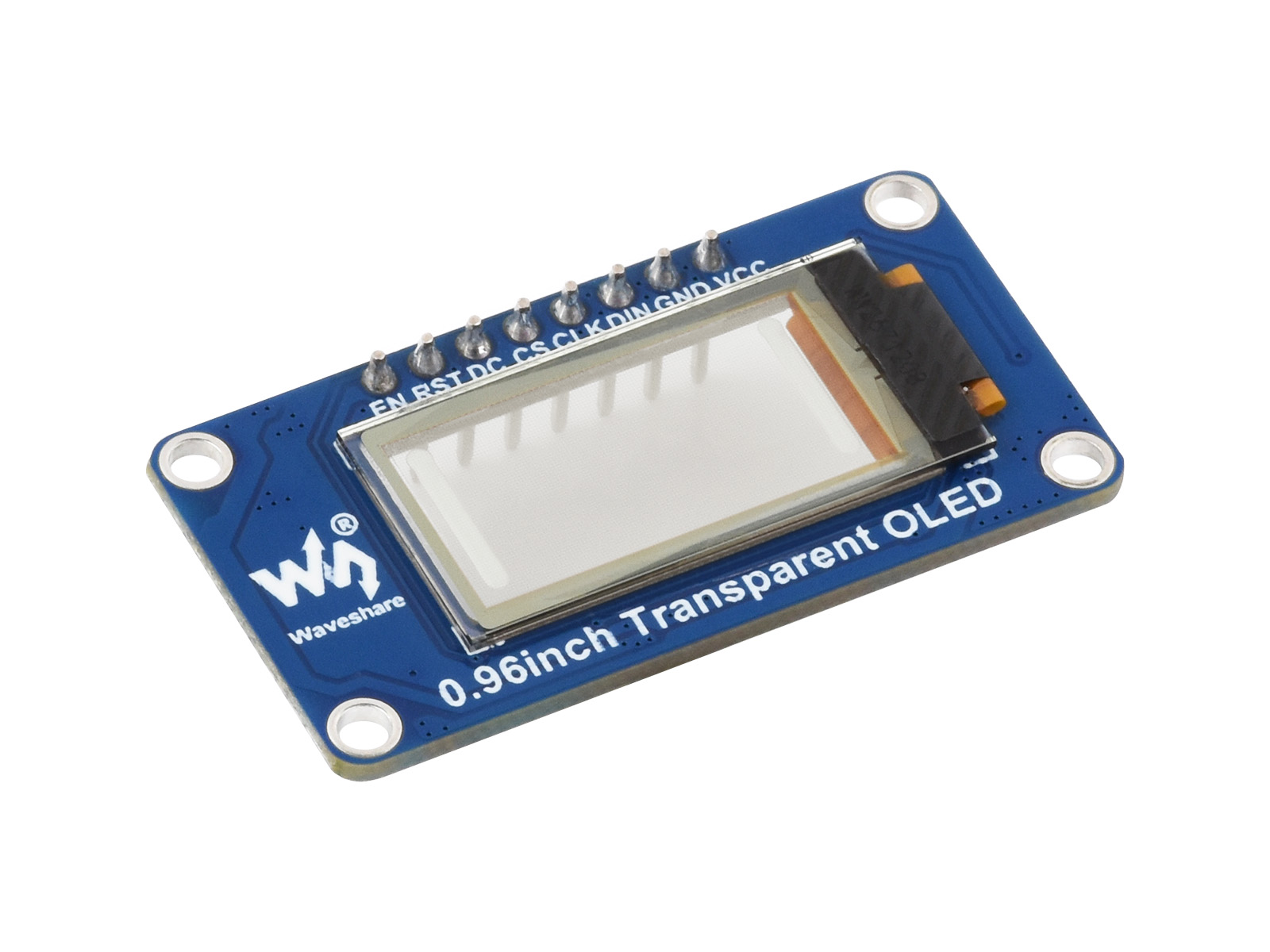

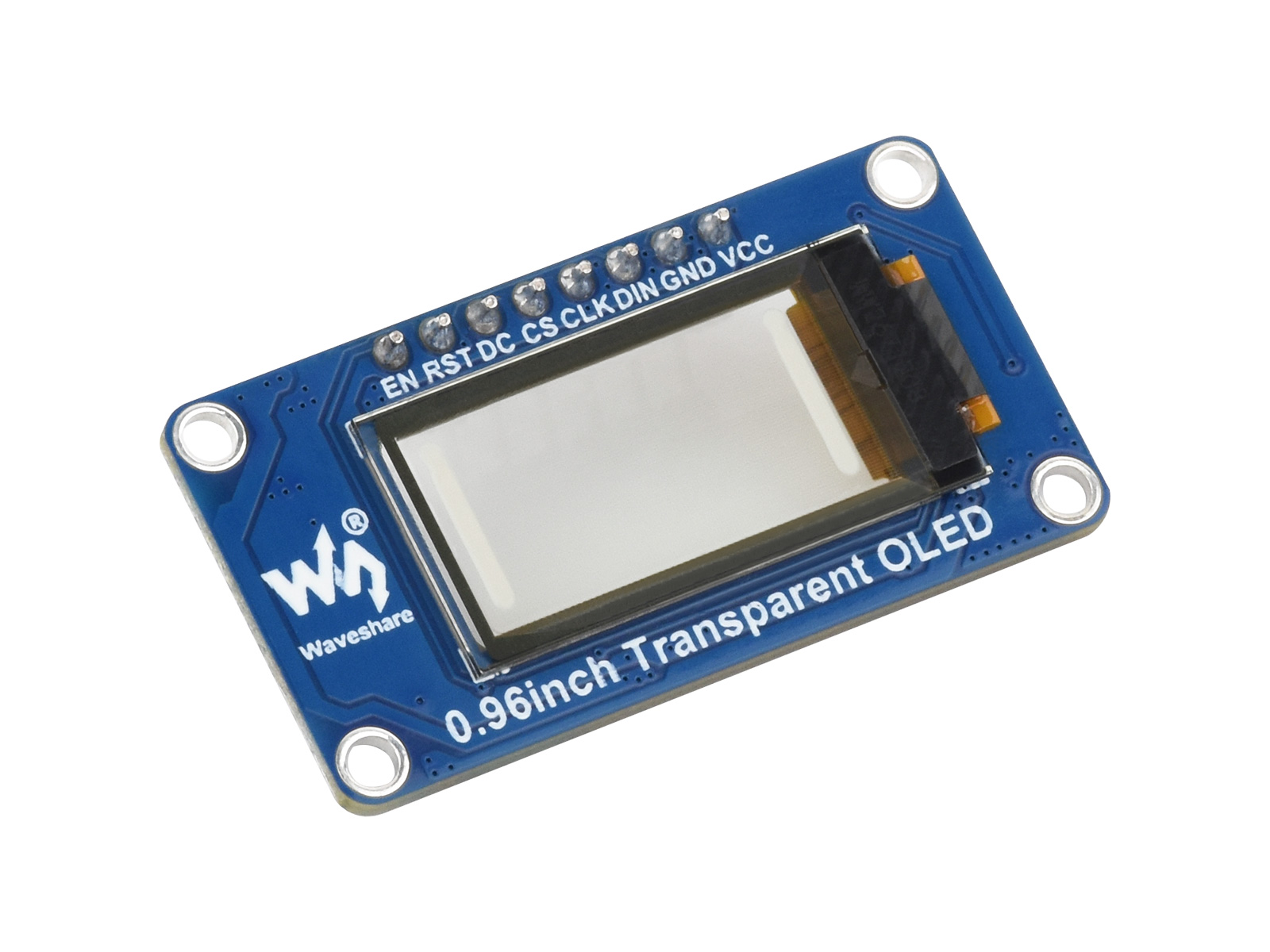

樹莓派 0.96吋透明 OLED 螢幕模組(128×64)

原始價格：NT$ 328。目前價格：NT$ 288。

You Save: NT$ 40 (12%)

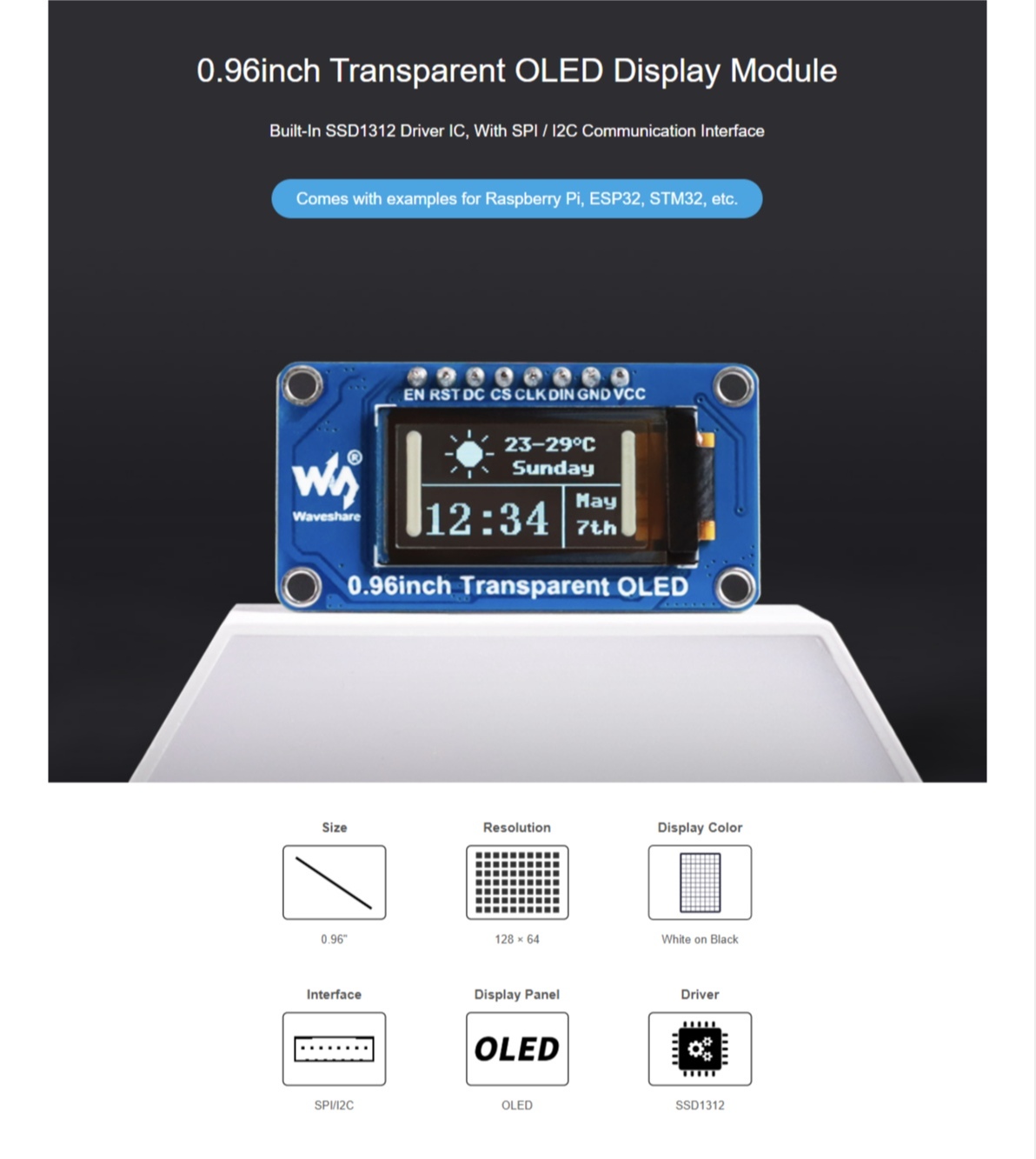

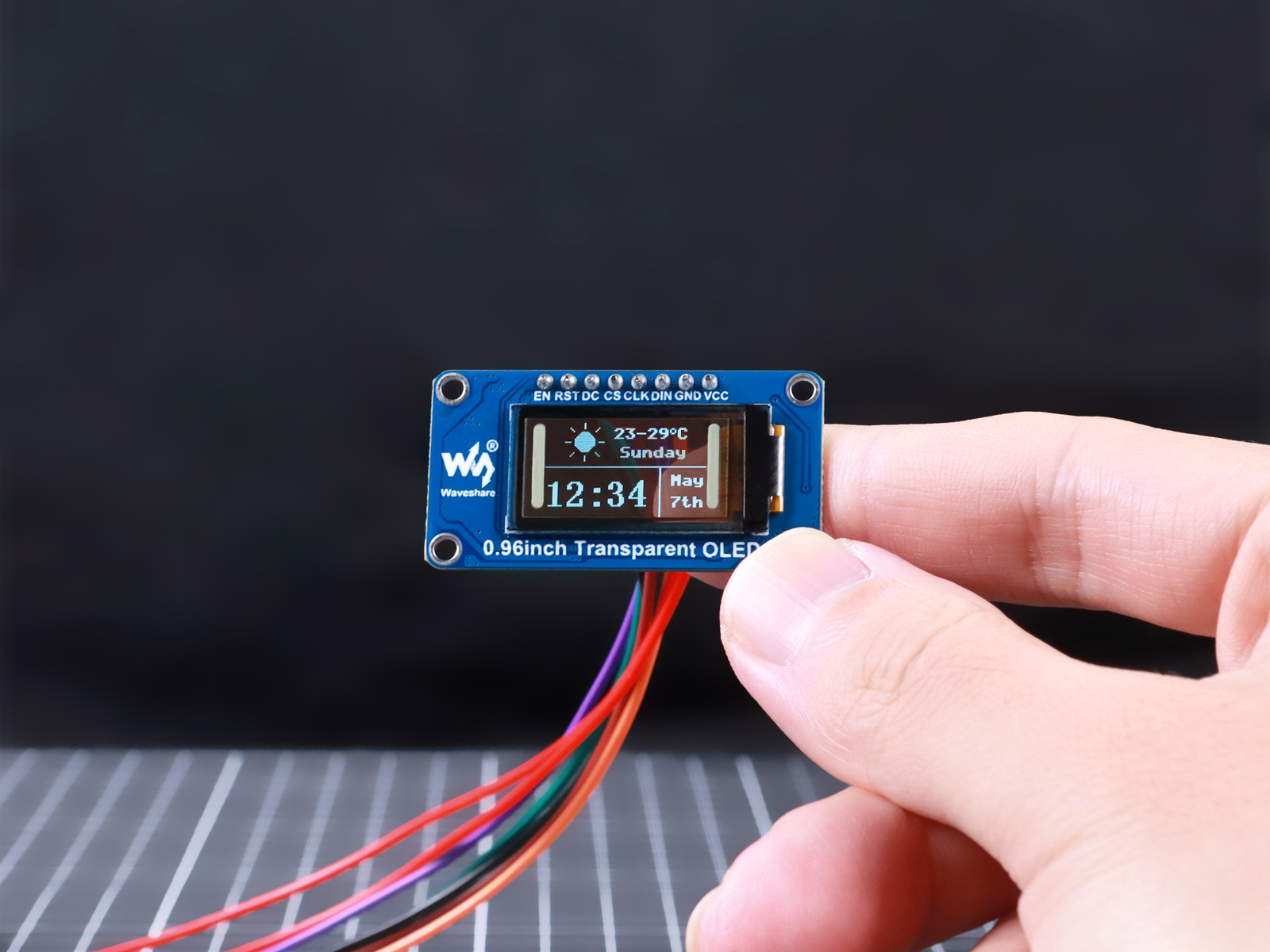

這是一款 0.96 吋透明 OLED 螢幕模組，採用 SSD1312 驅動晶片，預設採用四線 SPI 通訊，可透過焊點切換為 I2C 介面，相容性好，傳輸速度快，可連接樹莓派、Pico、STM32 和 ESP32 等主流主控平台，支援文字、圖形及 BMP 圖檔，方便快速上手和二次圖形開發

售價含稅，隨貨附電子發票紙本

保固 3 個月

3 件庫存

品牌:
型號: 0.96inch Transparent OLED
貨號: 33163 分類: , , 標籤: , , , , , , ,

描述

Print Friendly, PDF & Email

樹莓派 0.96吋透明 OLED 螢幕模組(128×64)

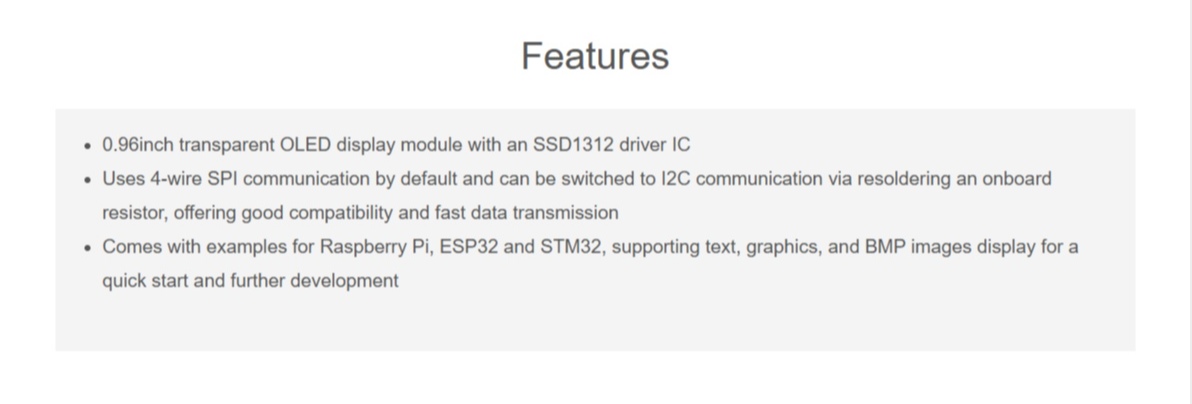

商品規格

    • 內建 SSD1312 驅動晶片，使用 SPI / I2C 介面通訊
    • 提供樹莓派、ESP32、STM32 等範例程式
    • 採用四線 SPI 通訊，可透過焊點切換為 I2C 介面，相容性好，傳輸速度快

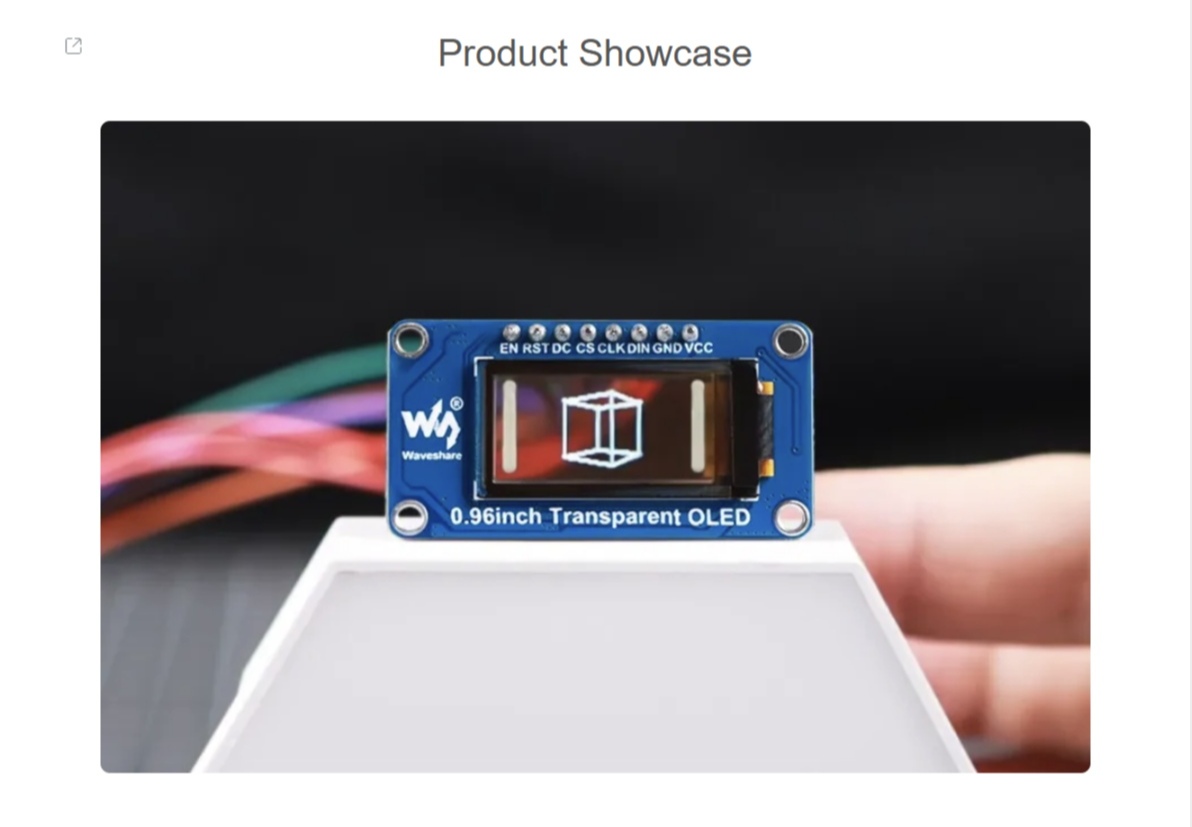

    • 支援文字、圖形及 BMP 圖片顯示，方便快速上手和二次開發

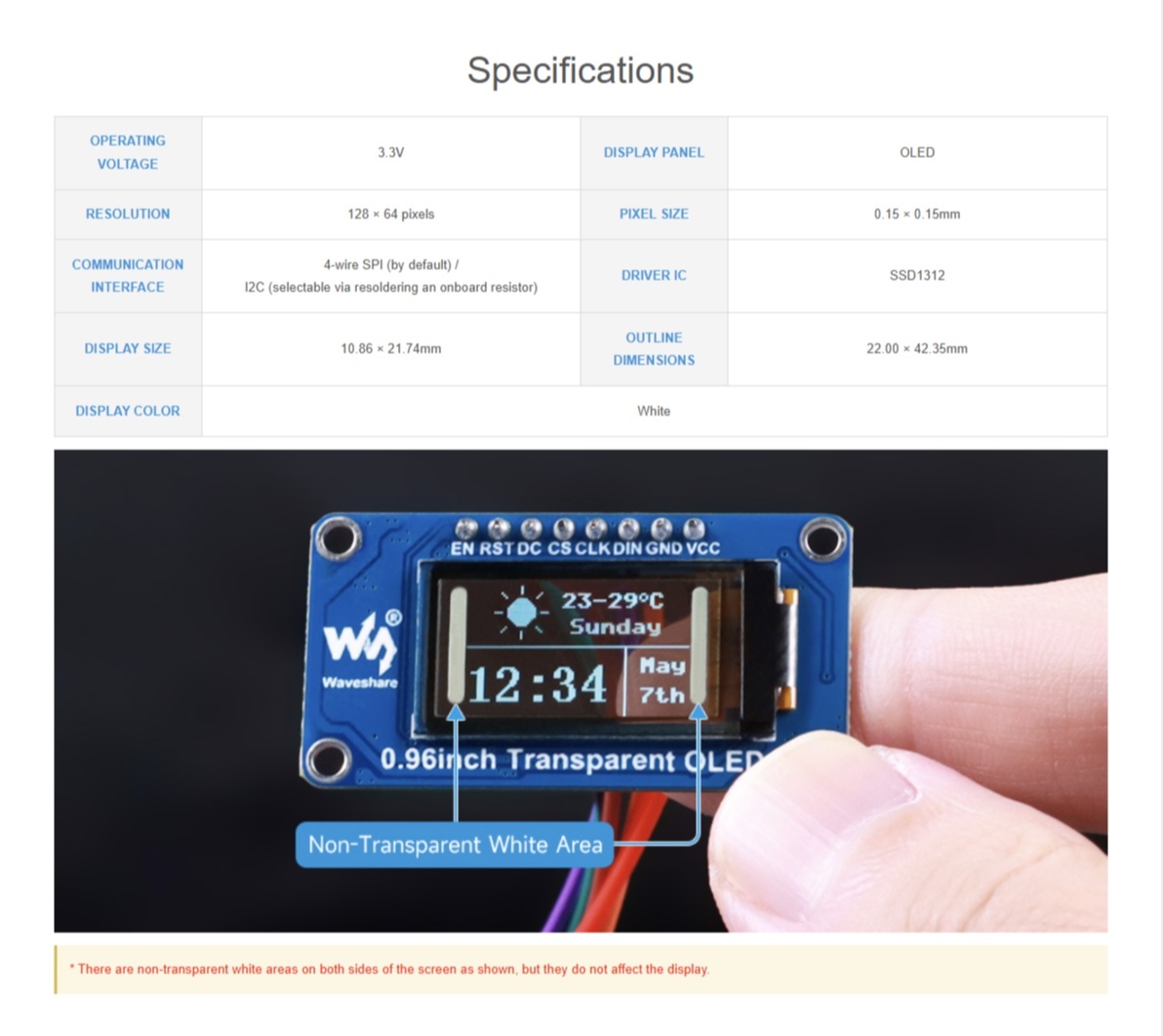

商品參數

    • 工作電壓：3.3V
    • 顯示面板：OLED
    • 解析度：128 × 64 pixels
    • 畫素：0.15 × 0.15 (mm)

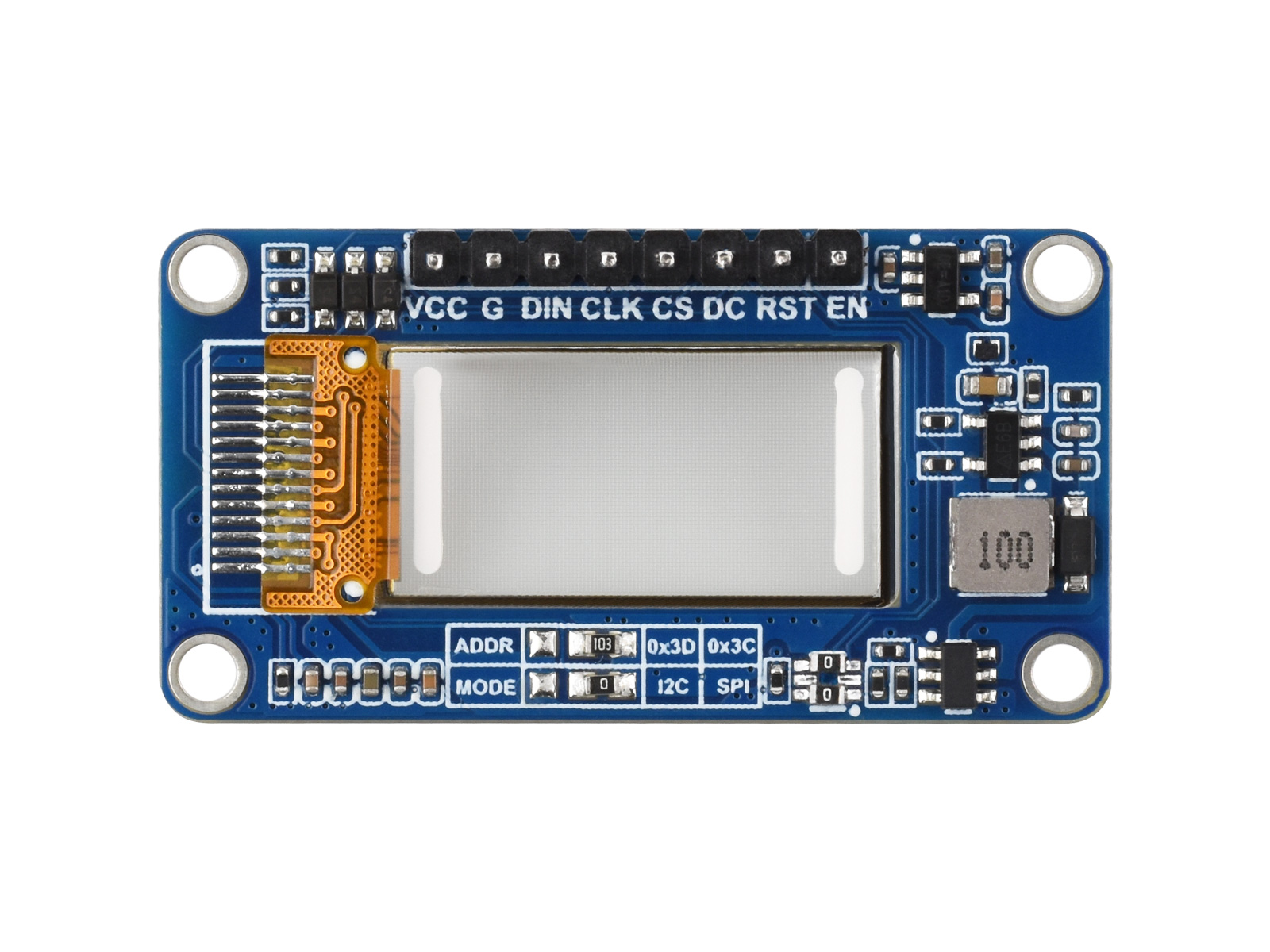

    • 通訊介面：4-wire SPI（預設）/ I2C（焊點切換）
    • 控制晶片：SSD1312

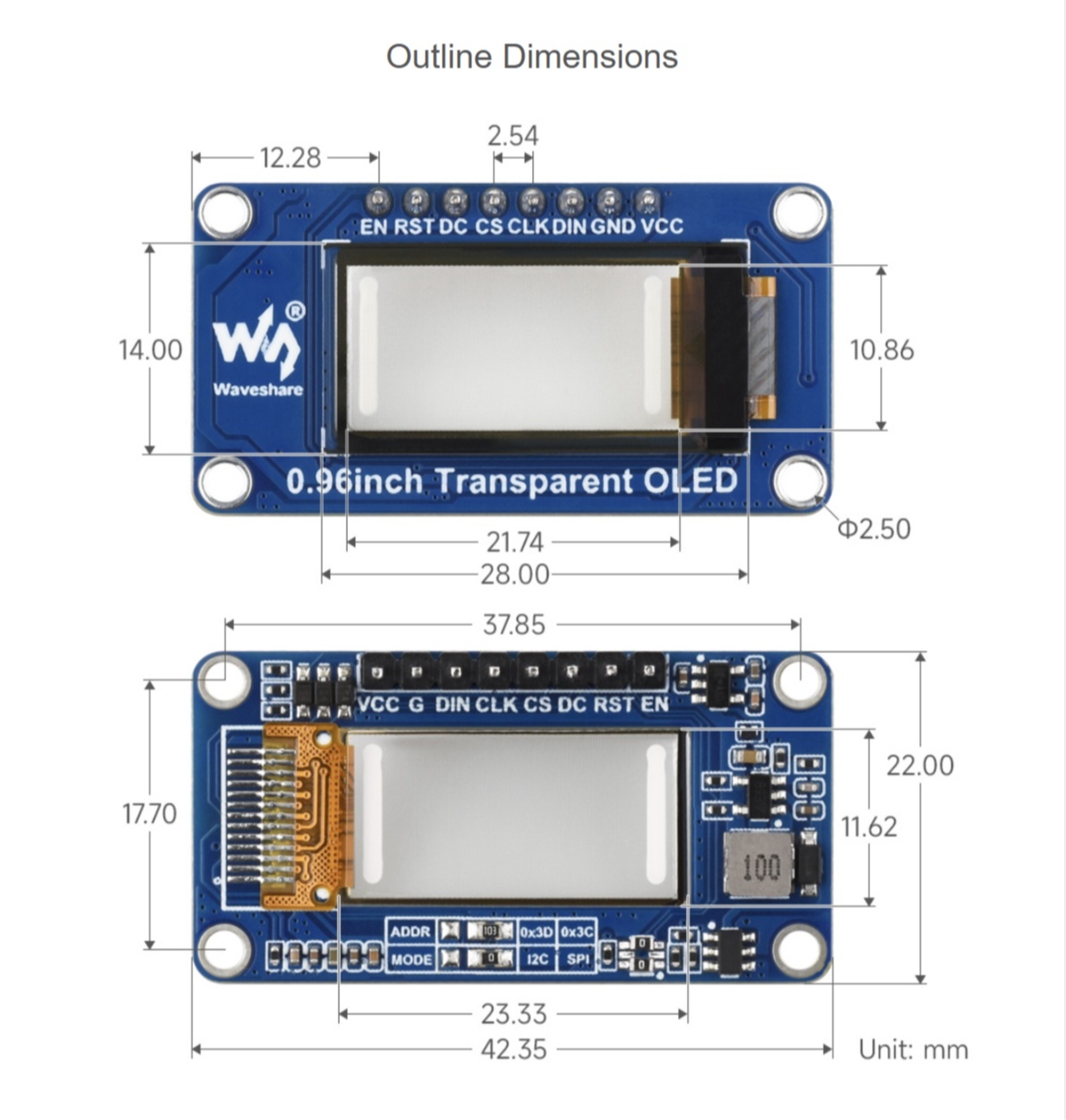

    • 顯示尺寸：10.86 × 21.74 (mm)
    • 產品尺寸：22.00 × 42.35 (mm)
    • 顯示顏色：白色

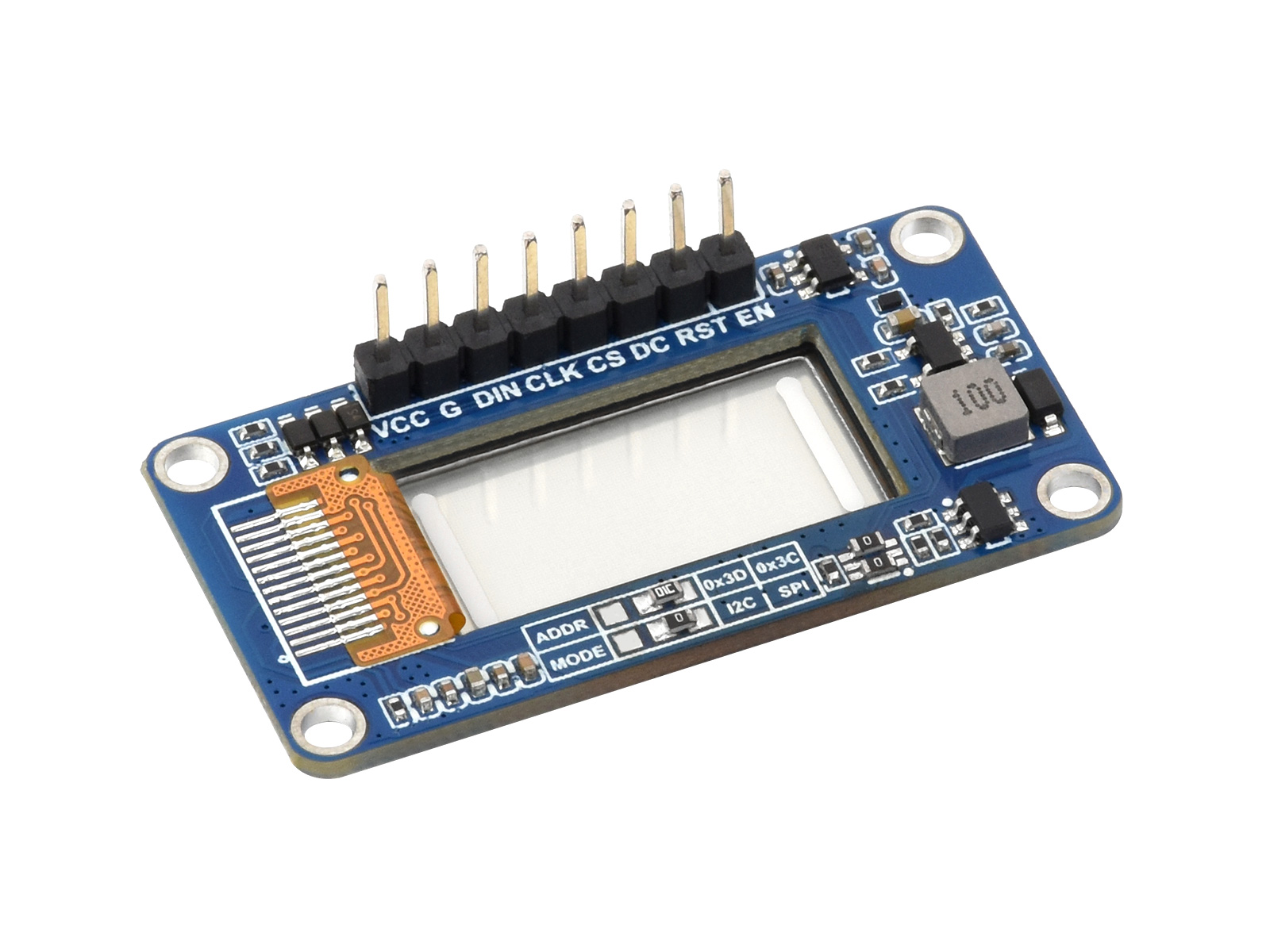

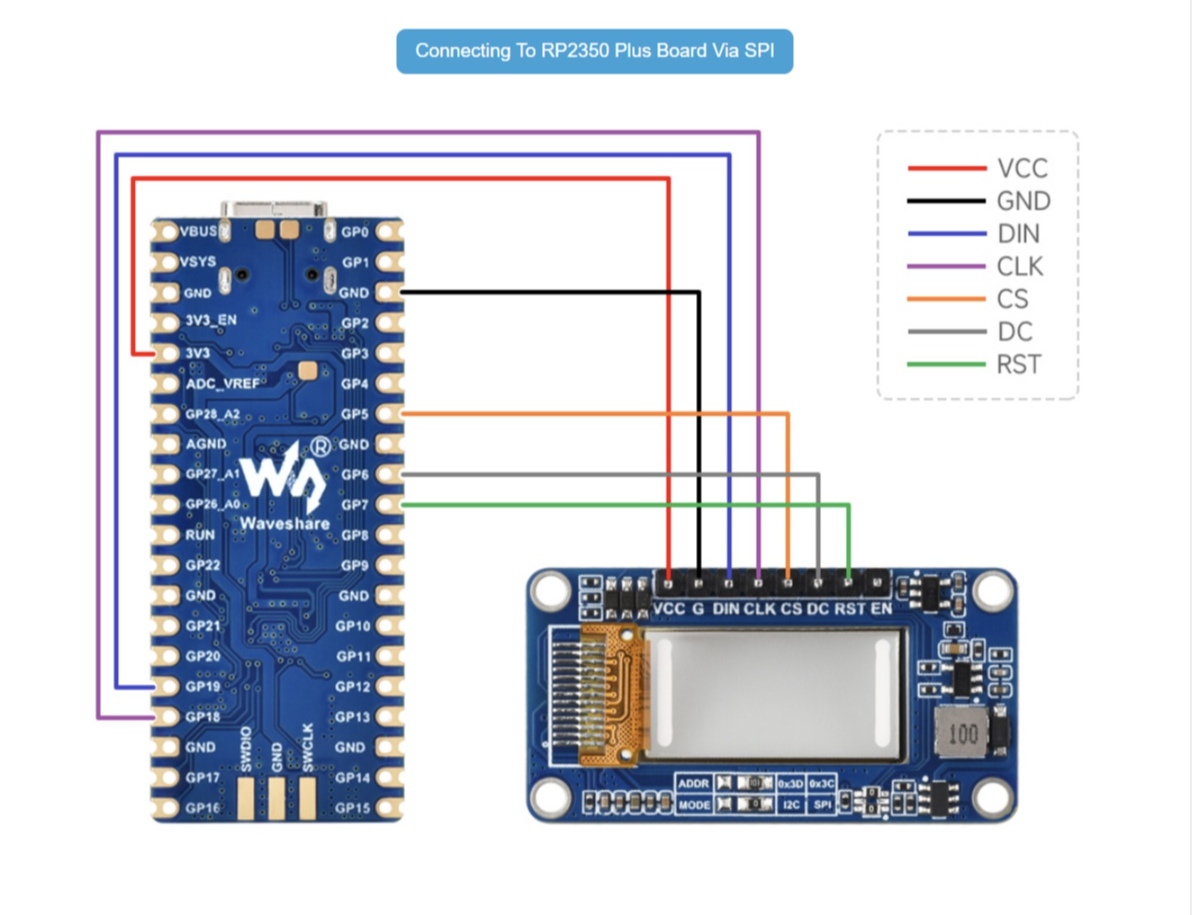

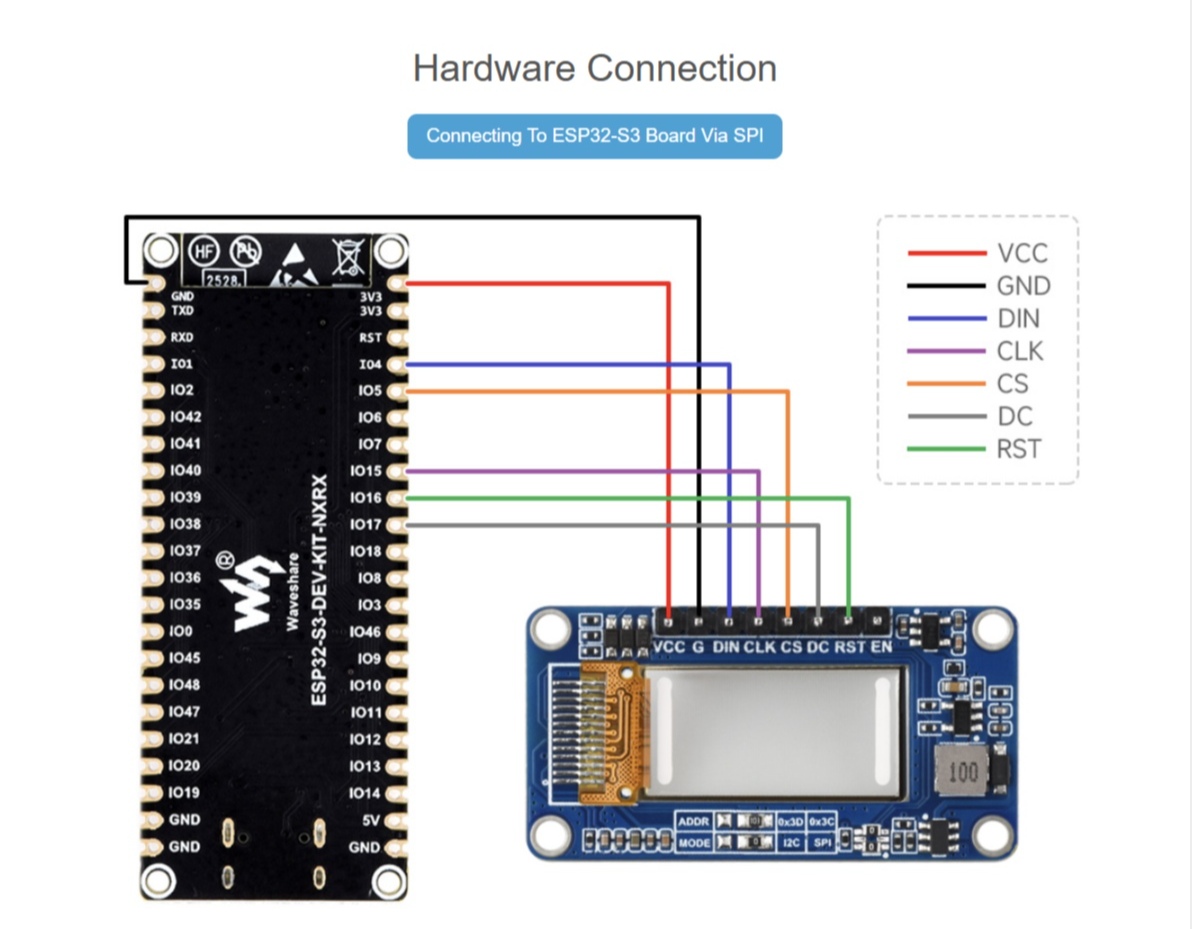

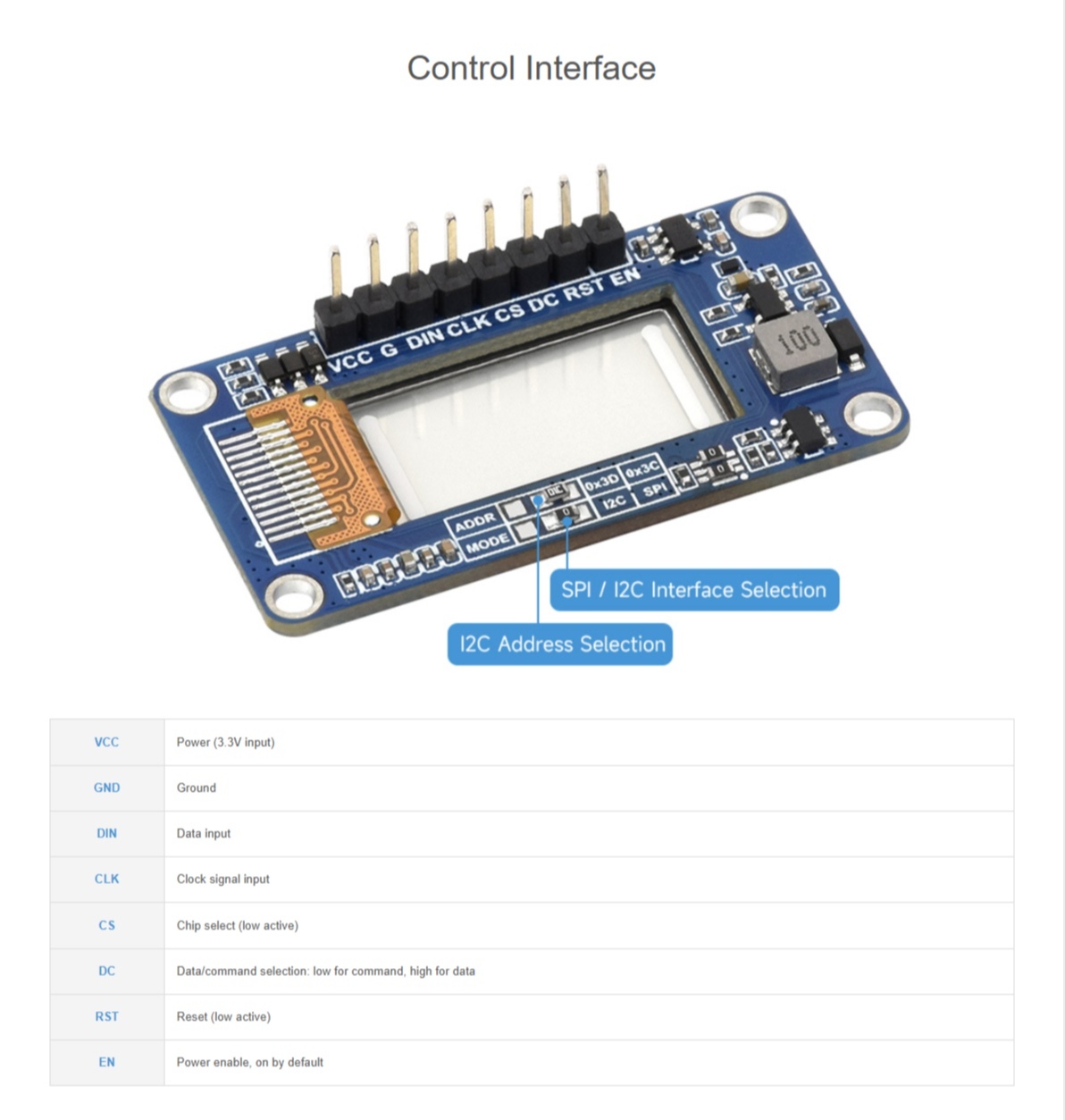

    • VCC：電源正 (3.3V 電源輸入)
    • GND：電源地
    • DIN：資料輸入
    • CLK：時脈訊號輸入
    • CS：片選，低電位有效
    • DC：資料/指令，低電位表示指令，高電位表示資料
    • RST：復位，低電位有效
    • EN：電源致能，預設開啟

使用說明/相關資料連結(點我)

商品內容

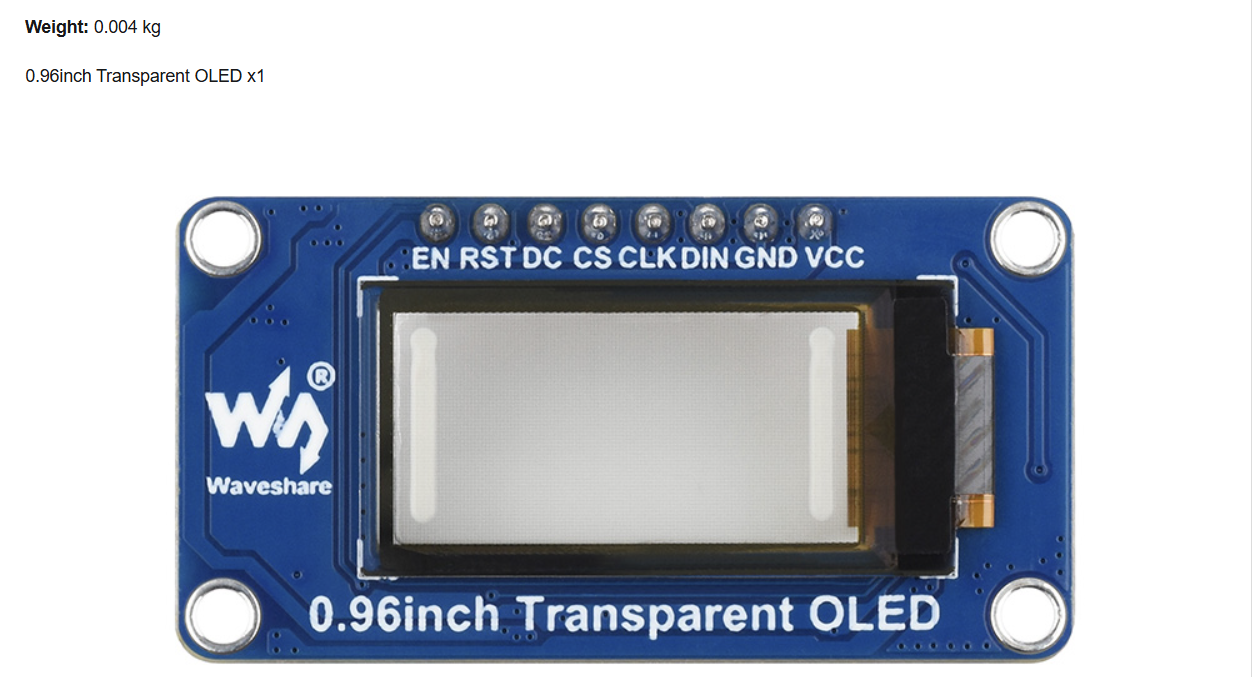

    1. 0.96inch Transparent OLED × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派 0.96吋透明 OLED 螢幕模組(128×64)”
Print Friendly, PDF & Email

微雪電子各型螢幕比較表-1

型號 影像 觸摸 聲音 支援主流設備
解析度 介面 面板 可視角度 類型 介面 面板 内建喇叭 訊號輸出 樹莓派 JETSON NANO 電腦
SPI螢幕
3.2inch RPi LCD (C) 320×240 高速SPI TFT – 電阻 SPI – × × √ × ×
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 電阻 SPI – × × √ × ×
3.5inch RPi LCD (C) 480×320 高速SPI TFT – 電阻 SPI – × × √ × ×
4inch RPi LCD (C) 480×320 高速SPI TFT – 電阻 SPI – × × √ × ×
DPI螢幕
7inch DPI LCD 1024×600 DPI IPS 170° – – – – – √ – –
DSI螢幕
7inch DSI LCD 800×480 DSI TFT – 電容 I2C 鋼化玻璃 – – √ – –
7inch DSI LCD (with cam) 800×480 DSI TFT – 電容 I2C 鋼化玻璃 – – √ – –
HDMI / TYPE-C螢幕
3.5inch HDMI LCD 480×320 HDMI IPS 160° 電阻 SPI – × √ √ × 僅顯示
4inch HDMI LCD 480×800 HDMI IPS 170° 電阻 SPI – × × √ × 僅顯示
4inch HDMI LCD (C) 720×720 HDMI IPS 170° 電容 Type-C / I2C 鋼化玻璃 – √ √ √ √
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 電阻 SPI – × √ √ × 僅顯示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 電容 USB – × √ √ √ √
4.3inch DSI LCD 800×480 DSI IPS 160° 電容 I2C 鋼化玻璃 × × √ × ×
5inch DPI LCD 800×480 DPI IPS 160° × × × × × √ × ×
5inch HDMI LCD 800×480 HDMI TFT – 電阻 SPI – × × √ × ×
5inch HDMI LCD (附外殼) 800×480 HDMI TFT – 電阻 SPI – × × √ × ×
5inch HDMI LCD (B) 800×480 HDMI TFT – 電阻 USB – × × √ × √
5inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT – 電阻 USB – × × √ × √
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT – 電阻 USB – × √ √ × √
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT – 電容 USB 鋼化玻璃 × √ √ √ √
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 × √ √ √ √
5.5inch HDMI AMOLED (附外殼) 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 × √ √ × ×
7inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI – × × √ × 僅顯示
7inch HDMI LCD (B) 800×480 HDMI TFT – 電容 USB – × × √ × √
7inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT – 電容 USB – × × √ × √
7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 電容 USB – × × √ × √
7inch HDMI LCD (C) (附外殼) 1024×600 HDMI IPS 170° 電容 USB – × × √ × √
7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 電容 USB – × √ √ √ √
7inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA IPS 170° 電容 USB 鋼化玻璃 × √ √ √ √
7inch FHD Monitor 1080×1920 HDMI IPS 170° 電容 USB 鋼化玻璃 √ √ √ √ √
7HP-CAPQLED 1024×600 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃 – √ √ √ √
7.9inch HDMI LCD 400×1280 HDMI IPS 170° 電容 USB 鋼化玻璃 × √ √ √ √
9inch 2560×1600 Monitor 2560×1600 HDMI IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
10.1inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI – × × √ × 僅顯示
10.1inch HDMI LCD (B) (附外殼) 1280×800 HDMI IPS 170° 電容 USB 鋼化玻璃 × × √ × √
10.1inch HDMI LCD (E) 1024×600 HDMI IPS 170° 電容 USB 鋼化玻璃 × √ √ √ √
10.1inch HDMI LCD (G) (附外殼) 1920×1200 HDMI IPS 160° 電容 USB 鋼化玻璃 √ √ √ √ √
10.1inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA TFT – 電容 USB – × × √ √ √
10.1HP-CAPQLED 1280×720 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃 – √ √ √ √
10.5inch HDMI AMOLED 2560×1600 HDMI AMOLED 160° 電容 USB 鋼化玻璃 √ √ √ √ √
11.6inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 × √ √ √ √
11.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
12.5inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃 √ √ √ √ √
13.3inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 × √ √ √ √
13.3inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
13.3inch HDMI LCD (H) (附外殼) V2 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
15.6inch HDMI LCD(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 × √ √ √ √
15.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃 √ √ √ √ √

SPI螢幕

  • 優點：售價低
  • 缺點：幀率低，僅適合低解析度，僅支援樹莓派，佔用樹莓派40pin GPIO介面（SPI），樹莓派系统兼容性差

DPI螢幕

  • 優點：售價低，幀率高，支援多種解析度，樹莓派系統相容性佳
  • 缺點：僅支援樹莓派，佔用樹莓派40pin GPIO介面

DSI螢幕

  • 優點：售價適中，幀率高，不佔用樹莓派40pin GPIO介面，樹莓派系統相容性佳
  • 缺點：僅支援樹莓派

HDMI / TYPE-C螢幕

  • 優點：幀率高，支援多種解析度，支援多種設備，不佔用樹莓派40pin GPIO介面，樹莓派系統相容性佳
  • 缺點：售價較高
Print Friendly, PDF & Email

樹莓派螢幕畫面及觸控旋轉設定

如何關閉樹莓派開機時的彩色方塊及更換開機Logo圖片

如何設定樹莓派電容式觸控螢幕右鍵快顯功能表

如何關閉樹莓派螢幕保護程式

如何安裝樹莓派虛擬鍵盤

如何調整樹莓派官方版7吋觸控螢幕亮度

Print Friendly, PDF & Email

微雪電子各型螢幕比較表-2

型號 類型 顯示顏色 解析度 顯示面積
(mm×mm)		 支援介面 驅動晶片 尺寸
(mm×mm)		 排針介面
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 彎排針
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排針
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 彎排針
0.96inch OLED (B) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 直排針
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 彎排針
1.3inch OLED (B) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 直排針
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.47inch LCD Module LCD 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
