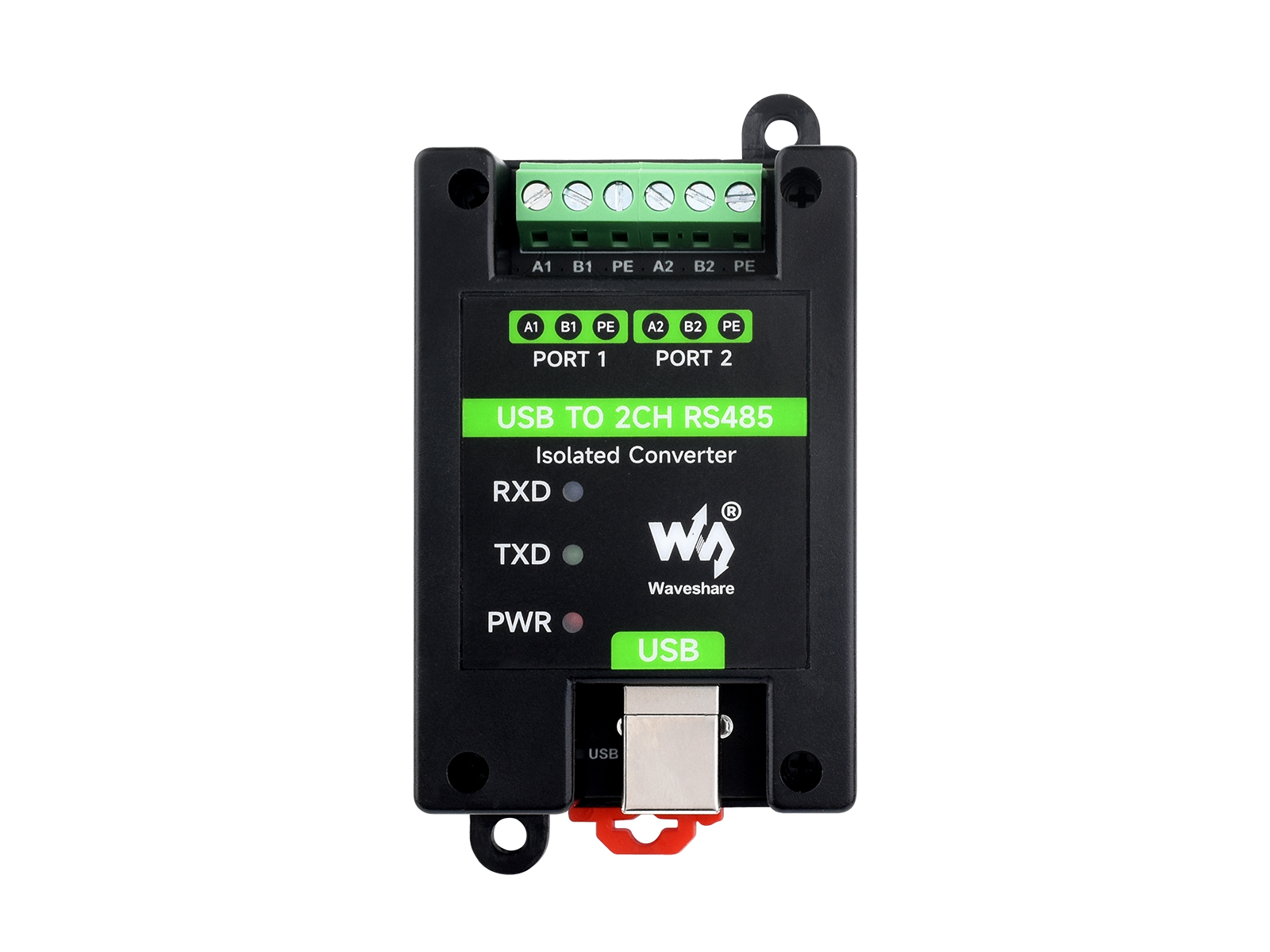

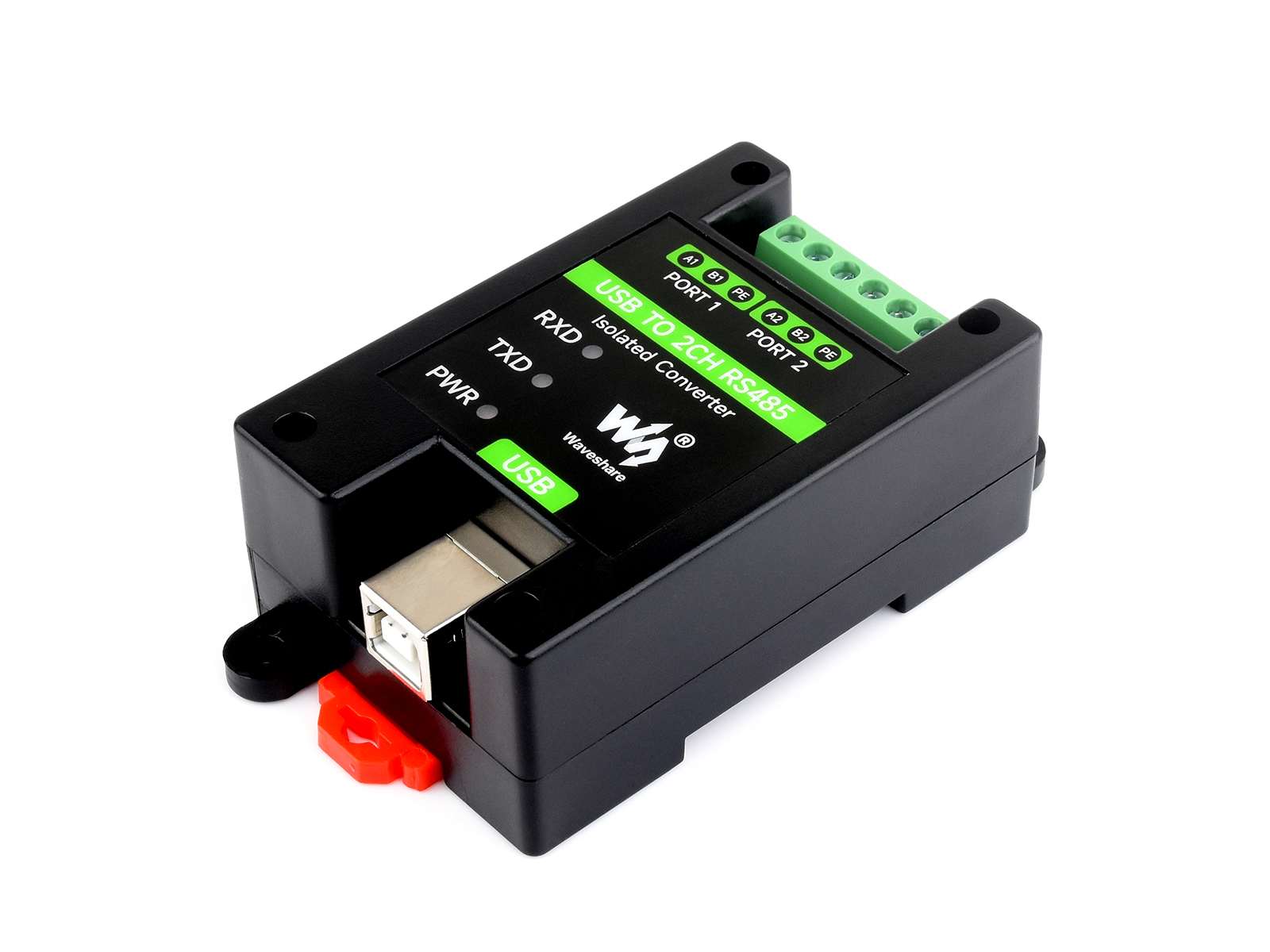

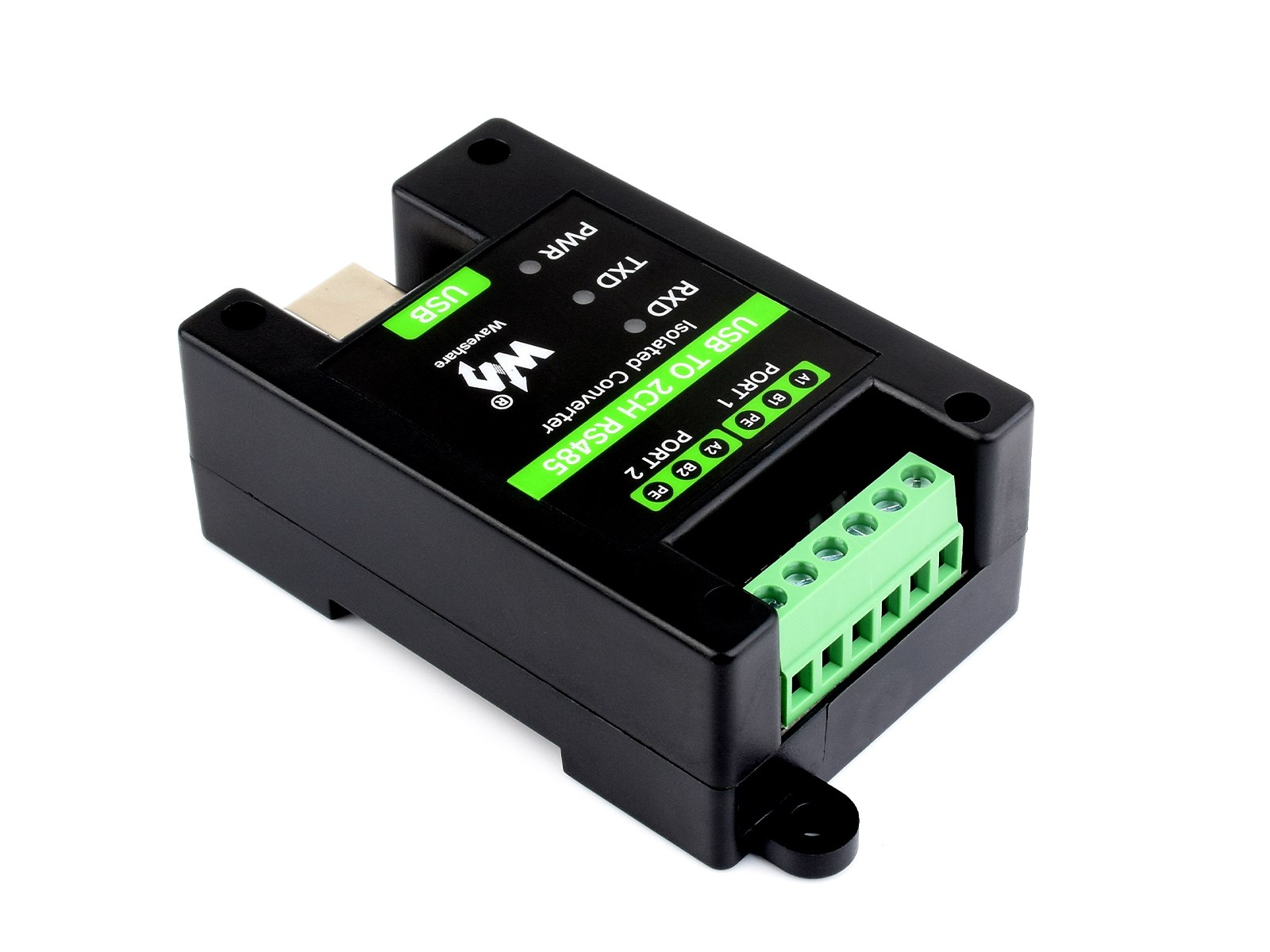

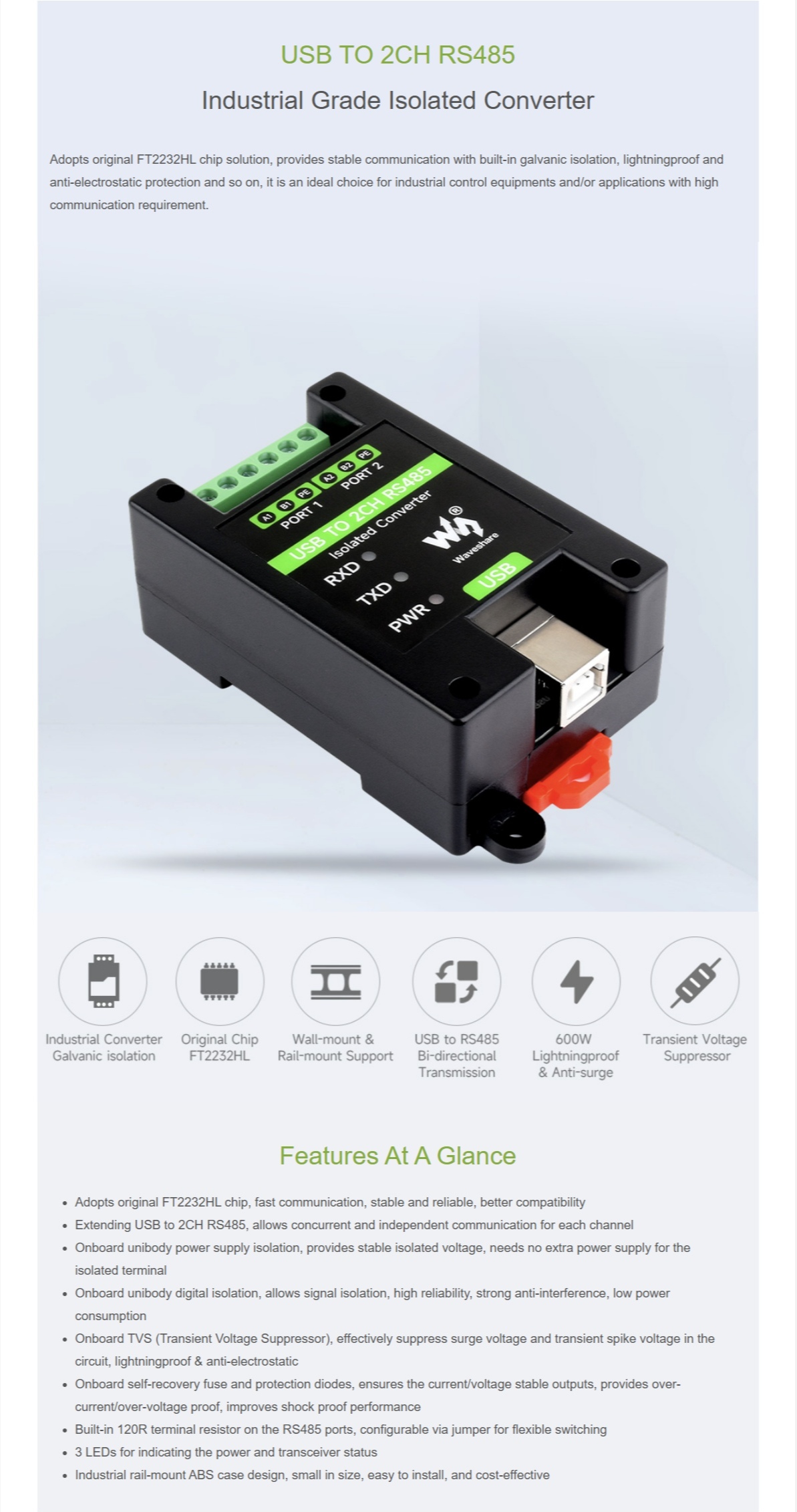

工業級 USB to RS485 隔離型通訊模組(2路, 雙向, FT2232HL)

商品特點：

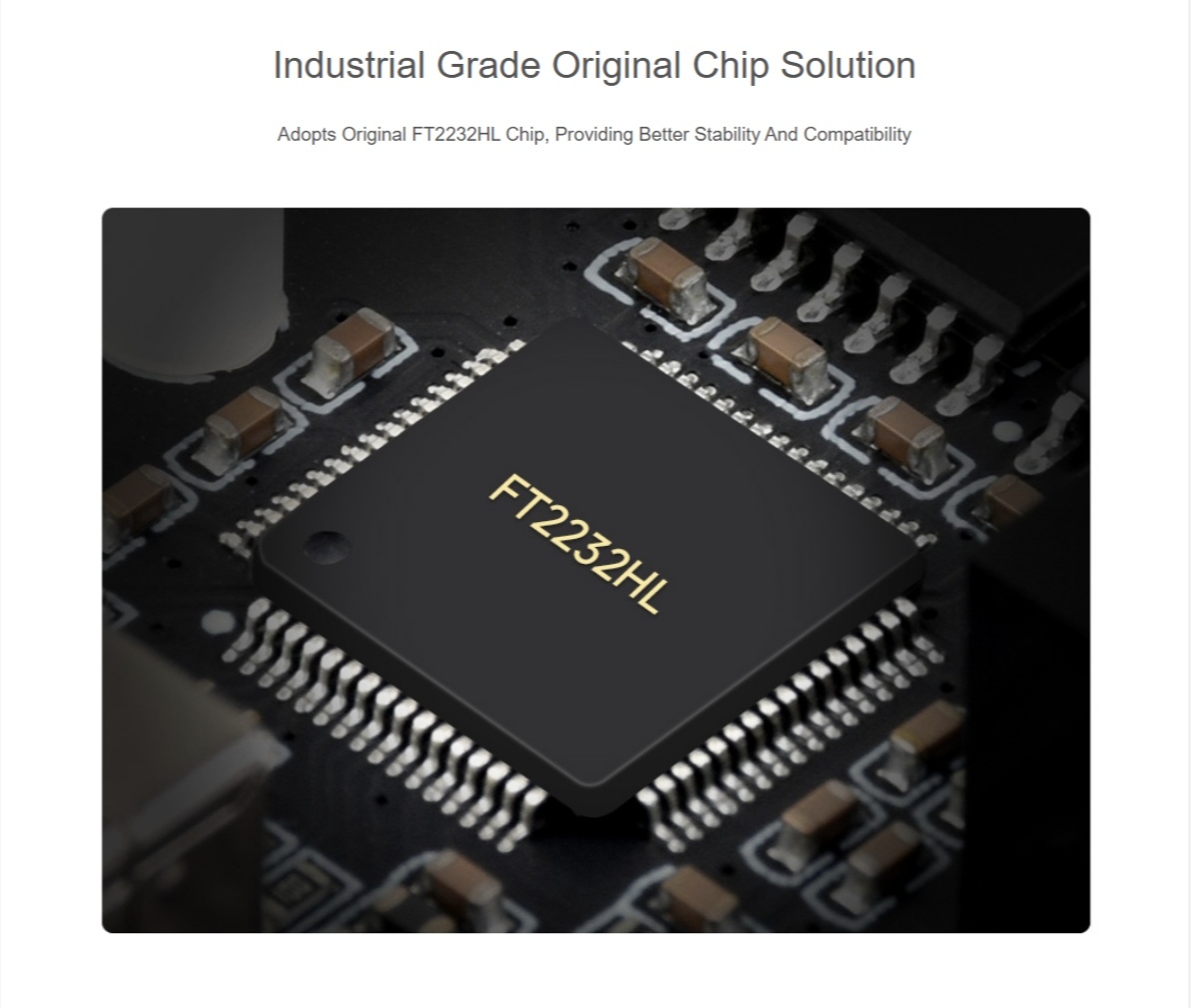

1. 1. 採用原廠進口 FT2232HL 晶片方案，高速通訊穩定、可靠、相容性好
   2. 支援 USB 擴充 2 路 RS485，可同時通信，相互獨立

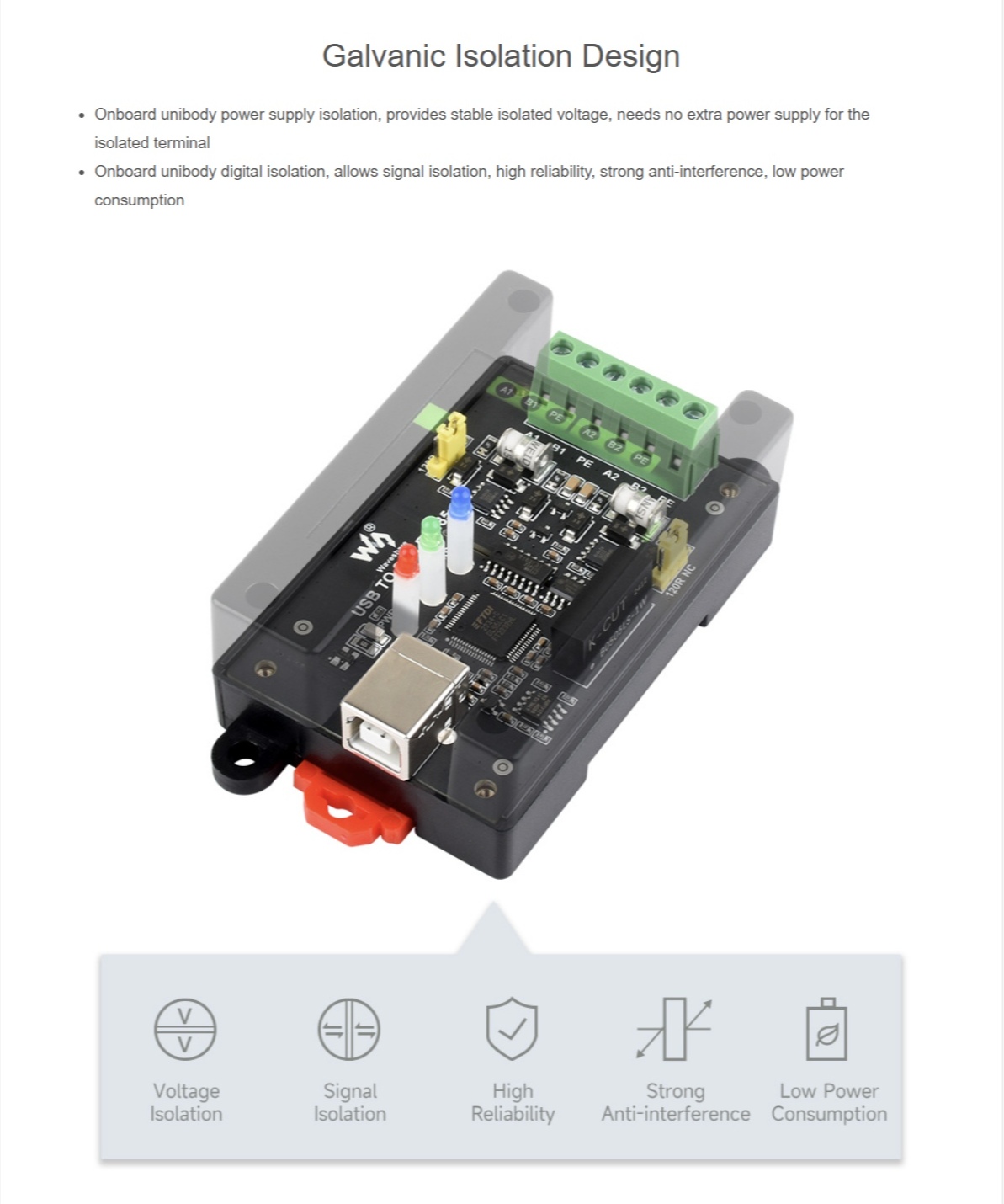

   3. 內建一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
   4. 內建一體式數位隔離，可進行訊號隔離，可靠性高、抗干擾強、功耗低

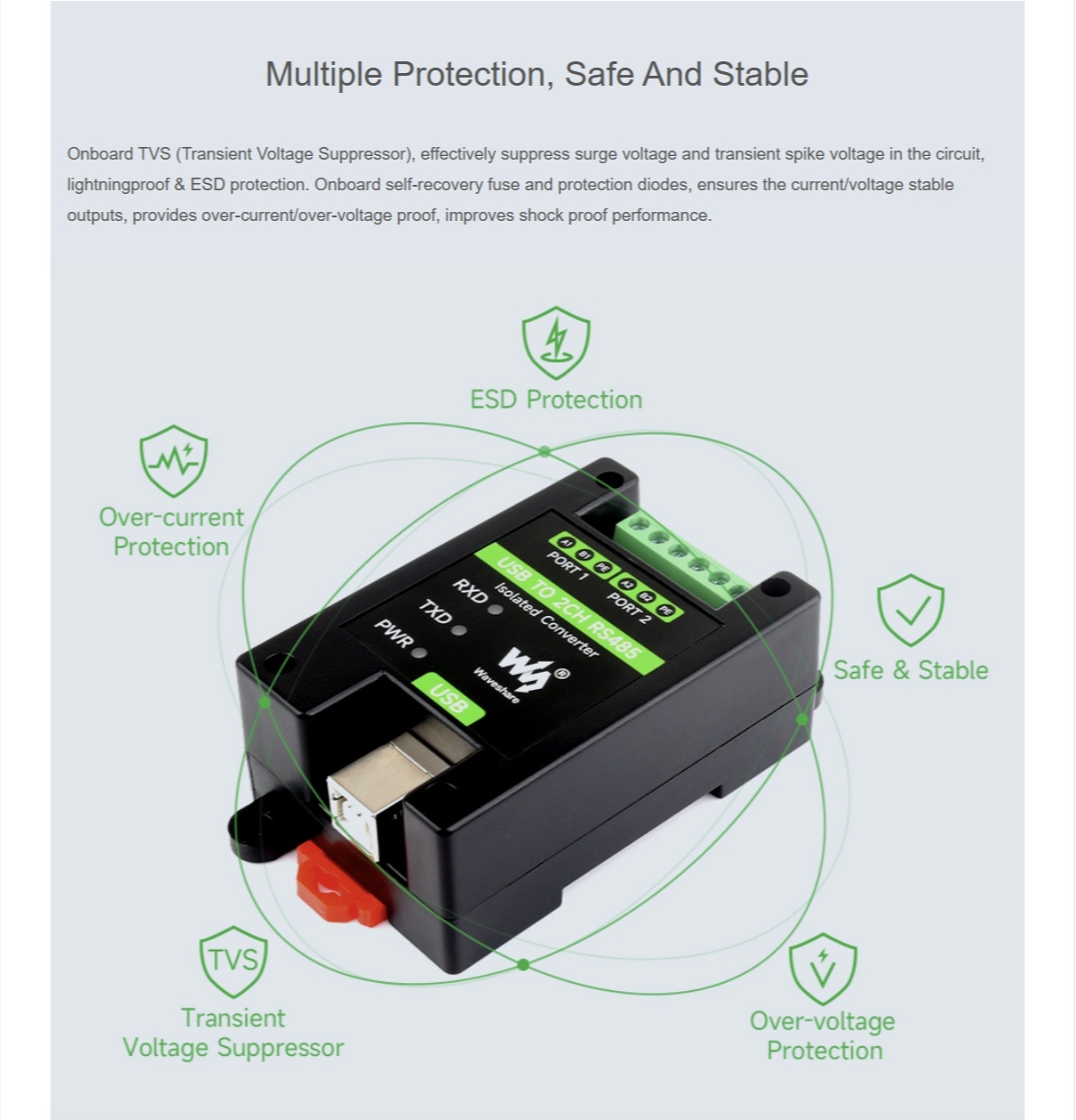

   5. 內建 TVS (瞬態電壓抑制管)，可有效抑制電路中的突波電壓和瞬態尖峰電壓，防雷防靜電
   6. 內建自恢復保險絲和保護二極體，可確保電流和電壓穩定輸出，防過流過壓，提高抗衝擊能力
   7. 內建 RS485 輸出終端 120R 電阻，可透過跳線帽致能，切換靈活
   8. 外置 3 個 LED 指示燈，方便查看電源和訊號收發狀態
   9. 工業導軌式 ABS 環保外殼，體積小巧，安裝方便，性價比高

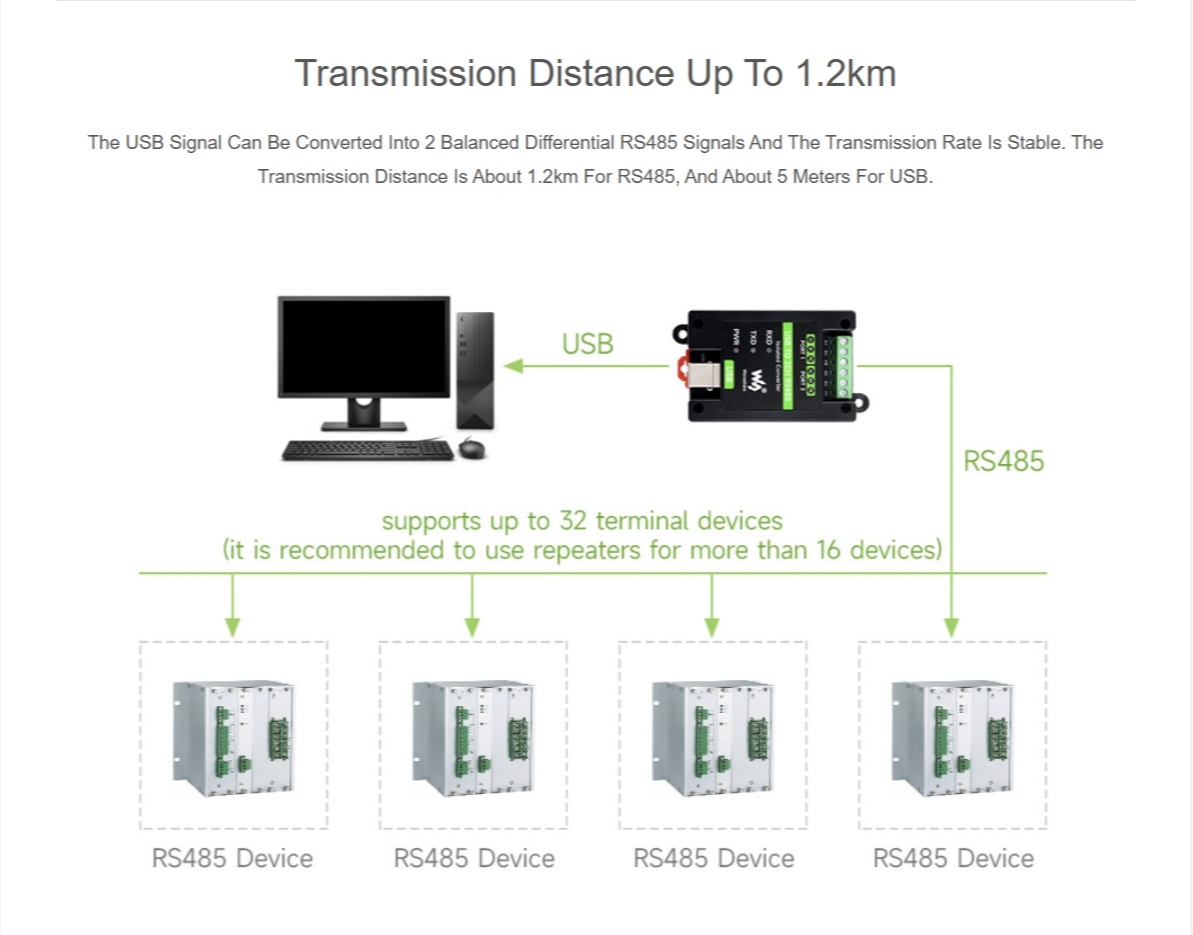

   10. 可將 USB 訊號轉換成 2 份平衡差分 RS485 訊號，傳輸速率穩定，傳輸距離 RS485 約 1200 公尺，USB 約 5 公尺

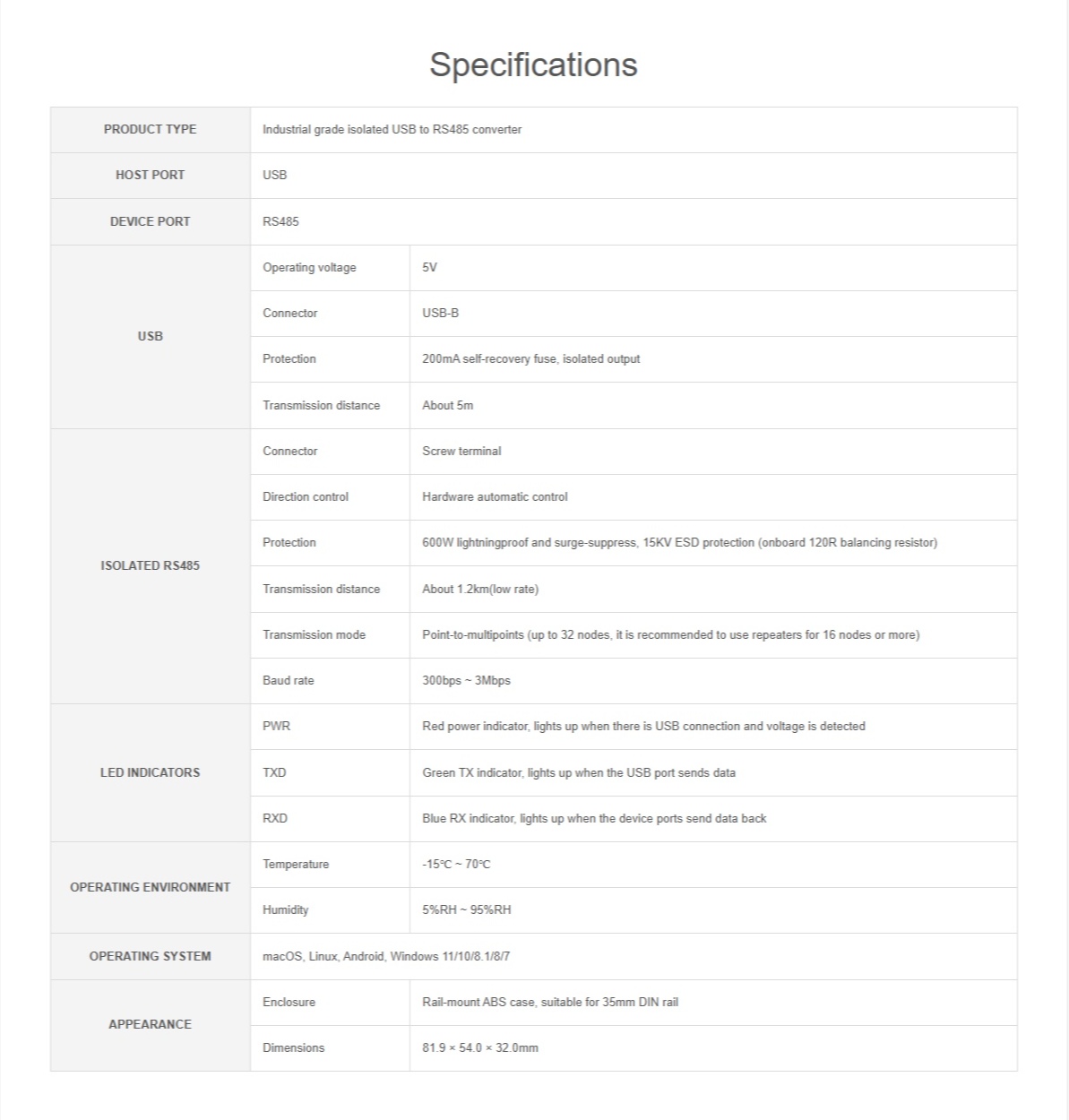

規格參數：

• • 主機介面：USB
  • 設備介面：RS485
  • USB 介面：
    • 工作電位：5V
    • 介面形式：USB-B 型介面
    • 介面保護：200mA 自恢復保險絲、ESD 靜電保護
    • 傳輸距離：約 5 公尺
  • 隔離型 RS485/422 介面
    • 介面形式：接線端子
    • 方向控制：硬體自動判別與控制資料傳輸方向
    • 介面保護：提供 600W 防雷、突波和 15KV 靜電保護 (板載 120R 平衡電阻)
    • 傳輸距離：約 1200 公尺 (低速率情況下)
    • 傳輸模式：點對多 (至多 32 個節點，16 個節點以上建議加中繼器)
    • 通訊速率：300bps ~ 3Mbps

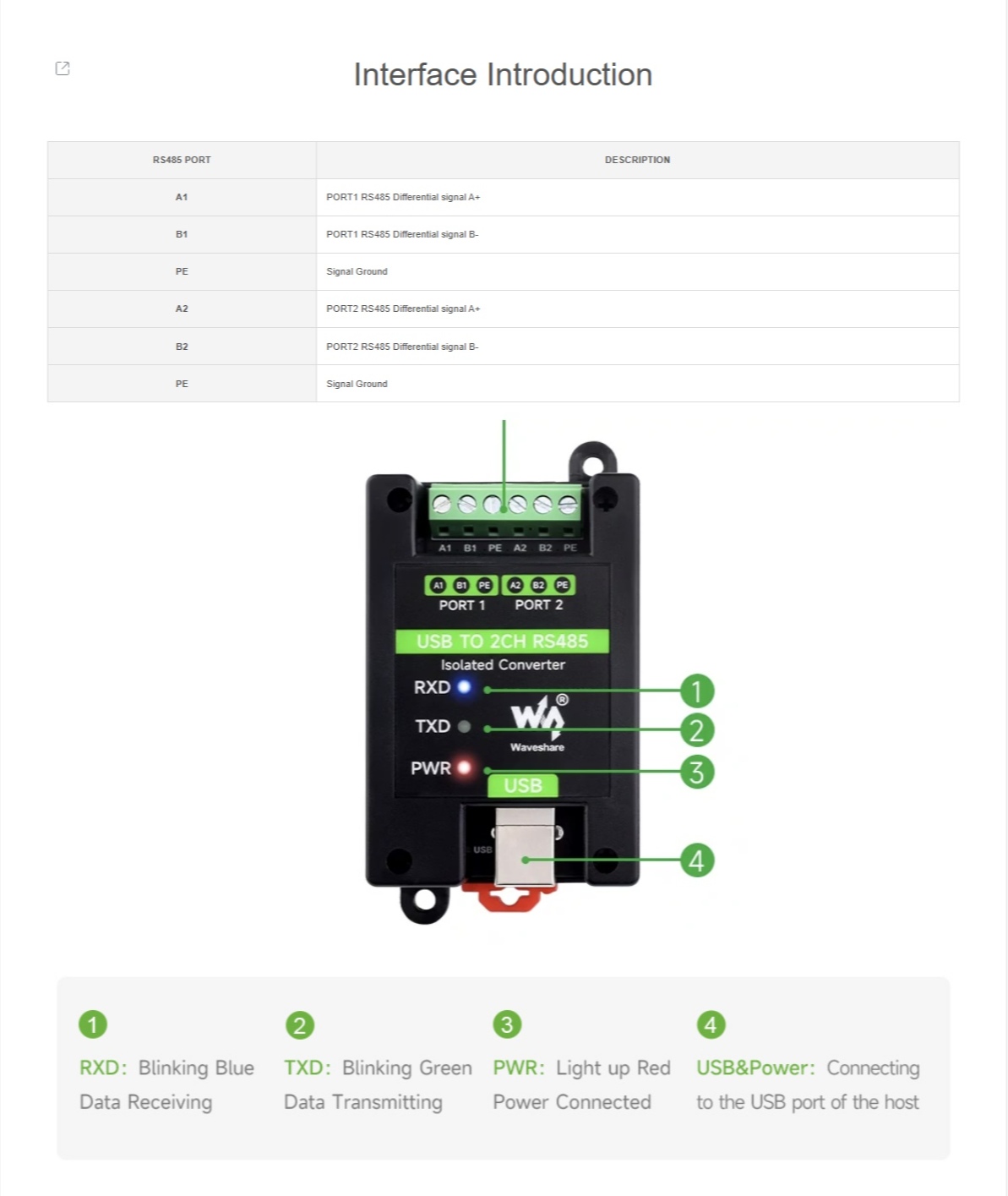

  • 指示燈：
    • PWR：電源指示燈，連接 USB，偵測到電壓則亮紅燈
    • TXD：發送指示燈, 發送資料時亮綠燈
    • RXD：接收指示燈, 接收資料時亮藍燈
  • 使用環境：
    • 溫度範圍：-15℃ ~ 70℃
    • 濕度範圍：5%RH~95%RH
  • 操作系统：MacOS、Linux、Android、Windows 10 / 8.1 / 8 / 7 / XP
  • 產品外觀：

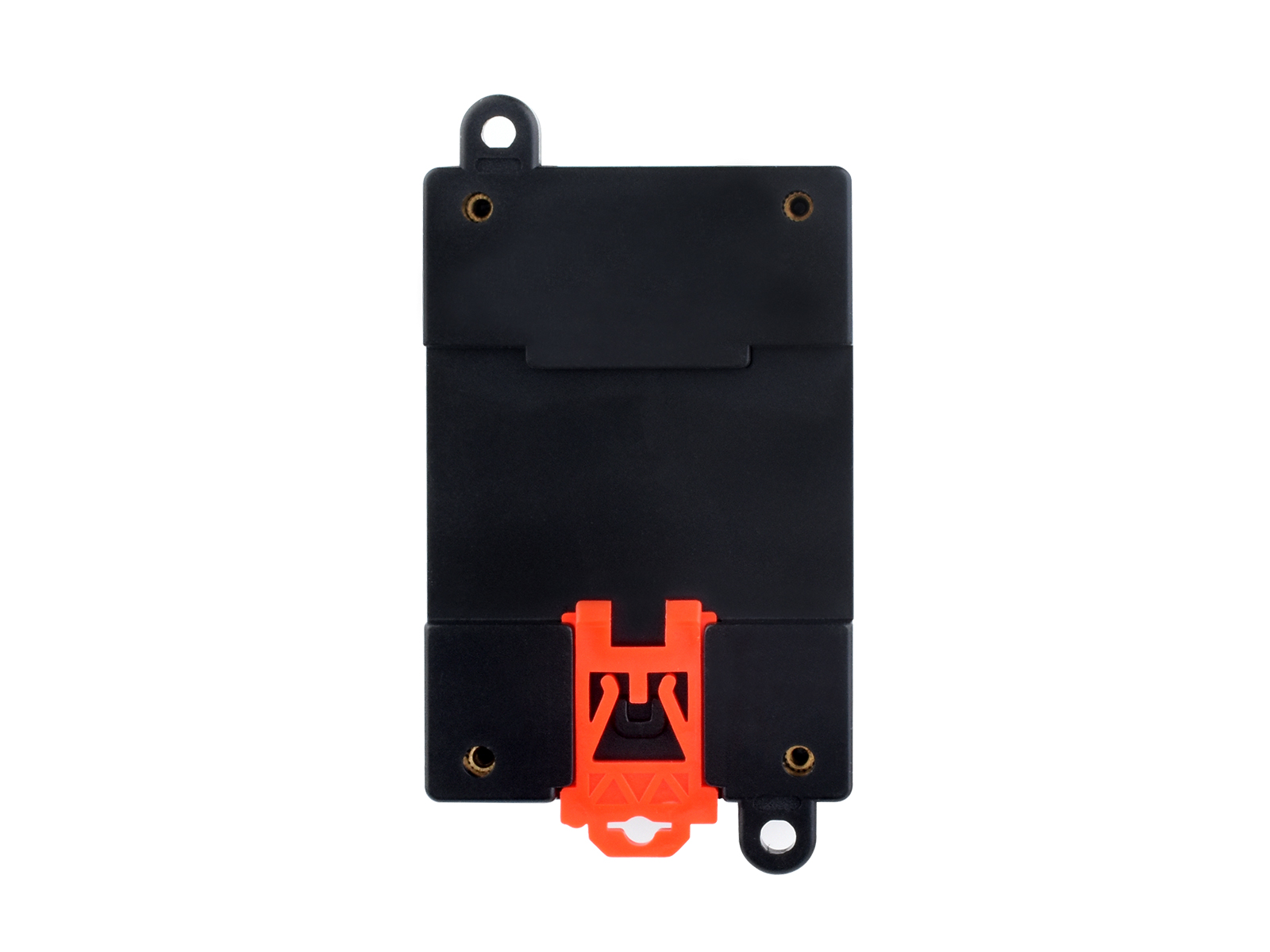

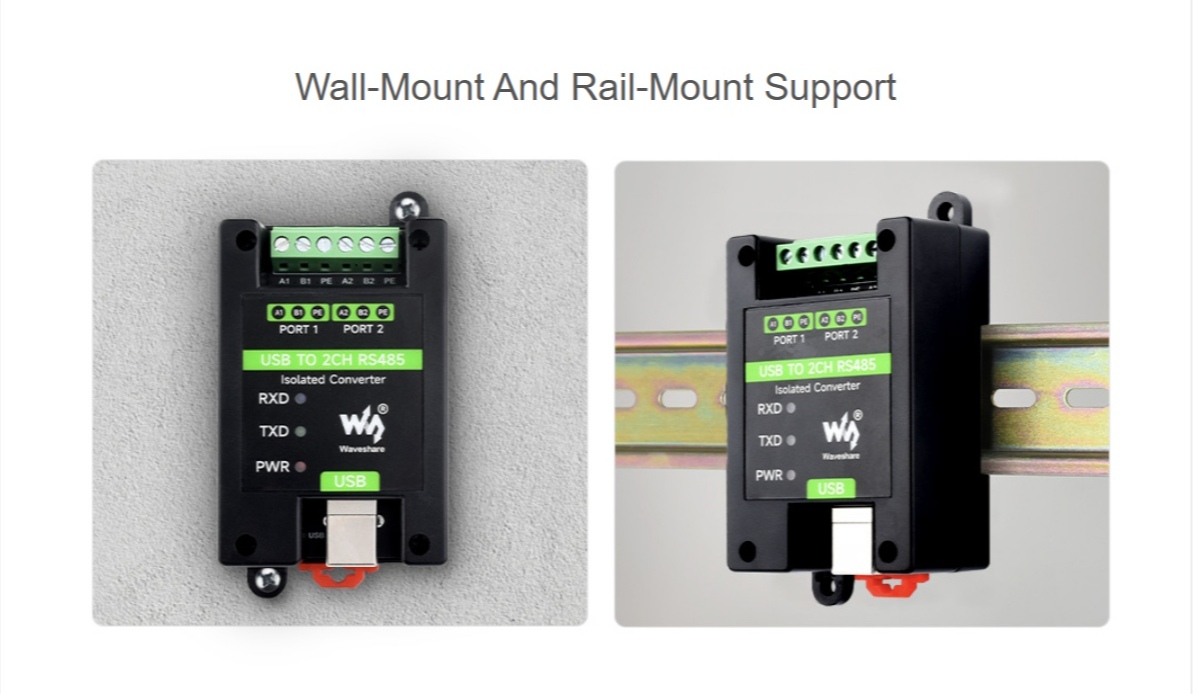

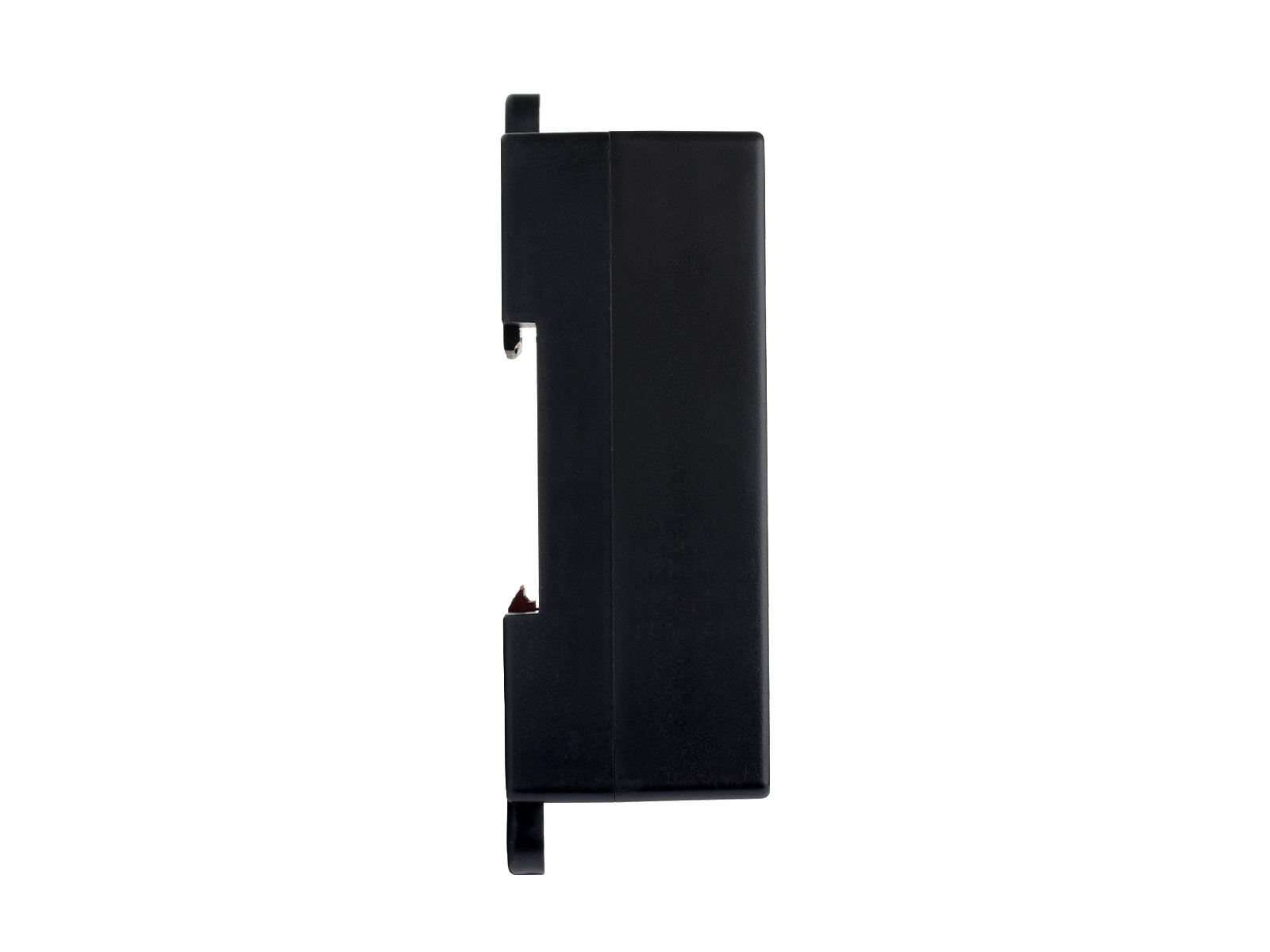

    • 外殼：導軌式 ABS 環保外殼，適用於 35mm DIN 導軌

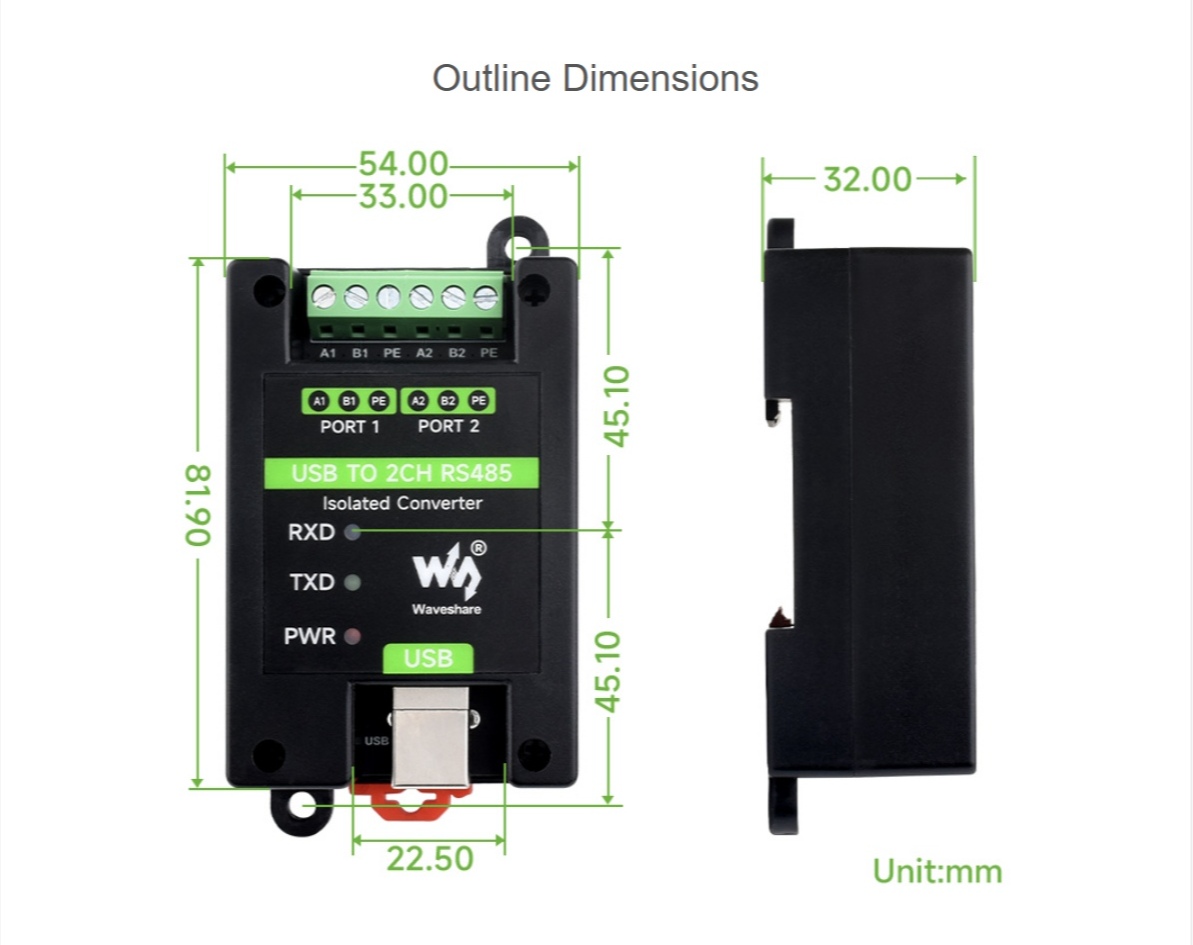

    • 尺寸：81.9 × 54.0 × 32.0mm

相關資料/使用說明(點我)：

商品內容：

• • USB TO 2CH RS485 × 1
  • USB 線(type A 轉 type B, 公對公, 1.2m) × 1
  • 螺絲起子 × 1
