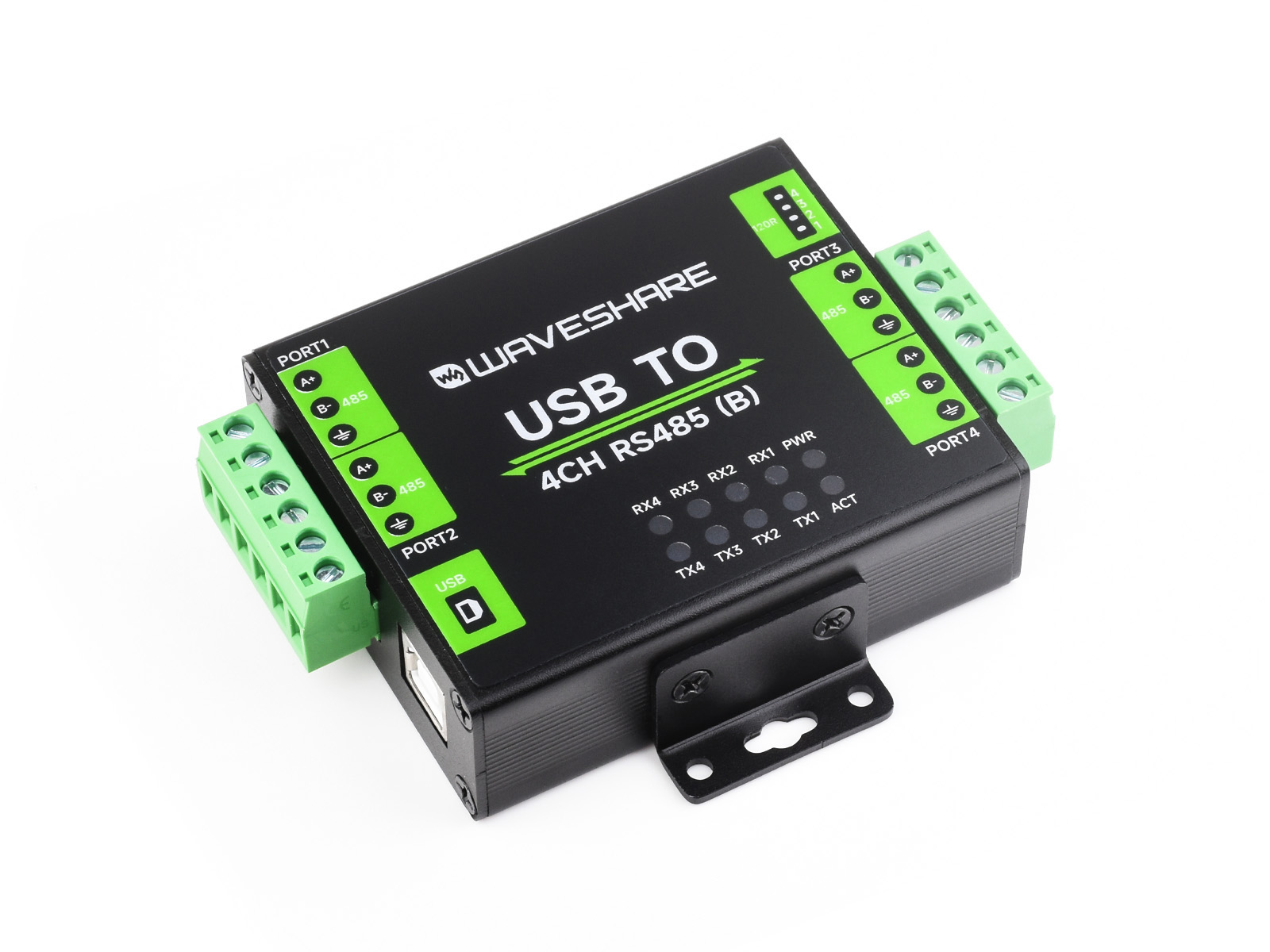

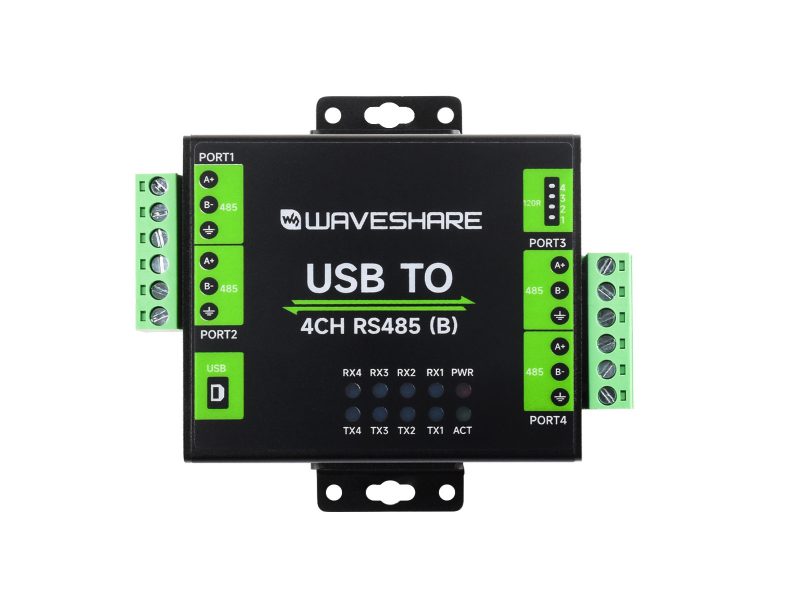

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 2

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 3

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 4

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 5

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 6

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 7

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 8

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 9

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 10

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 11

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 12

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 13

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)：圖片 14

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)

Name: 工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)
SKU: 26545
Price: 638 TWD
Availability: InStock

原始價格：NT$ 698。目前價格：NT$ 638。 (含稅)

You Save: NT$ 60 (9%)

本商品採用原裝 CH344L 晶片，內建電源隔離、ADI 磁耦隔離和 TVS 等保護電路，鋁合金外殼設計，操作簡單，自動收發轉換，具通訊速度快、穩定、可靠、安全等特點，適用於各種通訊要求較高的工控設備或應用。

售價含稅，隨貨附發票

保固 3 個月

10 件庫存

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)

工業級 USB to RS485 控制模組(4路)

1 × 工業級 USB to RS485 控制模組(4路)

3 件庫存

(含稅)

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

(含稅)

樹莓派 2 UART 擴充板(簡易版)

1 × 樹莓派 2 UART 擴充板(簡易版)

(含稅)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

5 件庫存

(含稅)

Brand: Waveshare

型號: USB TO 4CH RS485 (B)

貨號: 26545 分類: － RS485, － UART, Z. *** 依通訊協定分類 *** 標籤: 4CH, CH344L, rs485, 工業級, 隔離型

描述

工業級隔離型 USB to RS485 控制模組(4路, CH344L, B版)

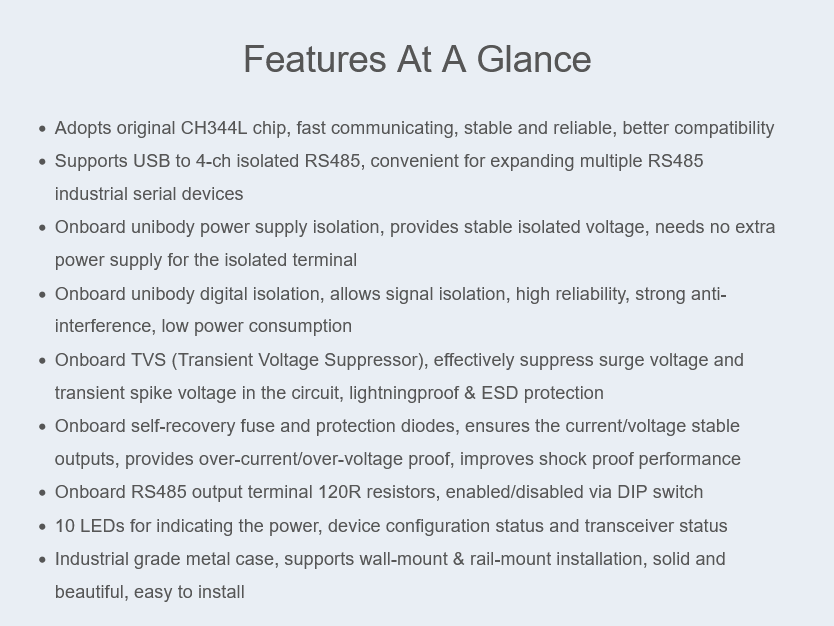

商品規格

1. 採用原裝 CH344L 晶片，具高速通訊穩定、可靠、相容性佳等特性
2. 可透過 USB 擴充 4 路隔離型 RS485 介面，方便用戶擴充連接多路 RS485 工業序列設備
3. 內建一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
4. 內建一體式數位隔離，可進行訊號隔離，可靠性高、抗干擾強、功耗低
5. 內建 TVS(瞬態電壓抑制器)，能有效抑防電路中脈衝、突波、雷擊、靜電電壓
6. 內建自恢復保險絲和保護二極管，確保電流和電壓穩定輸出，提昇抗衝擊能力
7. 內建RS485輸出終端120R電阻，可開關切換，方便操作
8. 內建 10 個 LED 指示燈，方便查看電源、設備配置狀態和訊號收發狀態
9. 工業級鋁合金外殼，支援壁掛和導軌兩種安裝方式，堅固美觀，容易安裝
10. 相關參數：
  - 通訊介面：主機-USB，設備-RS485
  - 通訊範圍：1200bps ~ 460800bps
  - USB：
    - 工作電壓：5V
    - 介面類型：USB-B 型介面
    - 介面保護：500mA 自恢復保險絲、隔離輸出~~ESD 靜電保護~~
    - 傳輸距離：約5公尺
  - 隔離型 RS485：
    - 介面型式：接線端子
    - 方向控制：硬體自動判別和控制資料傳輸方向
    - 介面保護：提供 600W 防雷、突波和 15KV 靜電保護(內建 120R 平衡電阻)
    - 傳輸距離：打開 120R 電阻，最長通訊距離約約1200公尺(低速率情況下)
    - 傳輸模式：點對多(最多 32 個節點，16 個節點以上建議加裝中繼器)
  - 指示燈：
    - - PWR：電源指示燈，連接USB，檢測到電壓時亮燈
      - ACT：狀態指示燈，檢測到驅動亮綠燈
      - TXD(1~4)：發送指示燈，有資料從對應埠發送出資料時亮燈
      - RXD(1~4)：接收指示燈，有資料從對應埠發回資料時亮燈
  - 使用環境：
    - - 溫度範圍： -40 ~ 85℃
      - 濕度範圍：5%RH~95%RH
  - 操作系統：Mac、Linux、Android、Windows 11/ 10/8.1 /8 /7

商品內容：

1. USB TO 4CH RS485 (B) × 1
2. 導軌卡扣 x 1
3. USB 連接線(約1.2M) × 1
4. 螺絲起子 x 1
