樹莓派 CM4 UPS 工業擴充模組(附 M.2 4G 模組)

NT$ 3,980 (含稅)

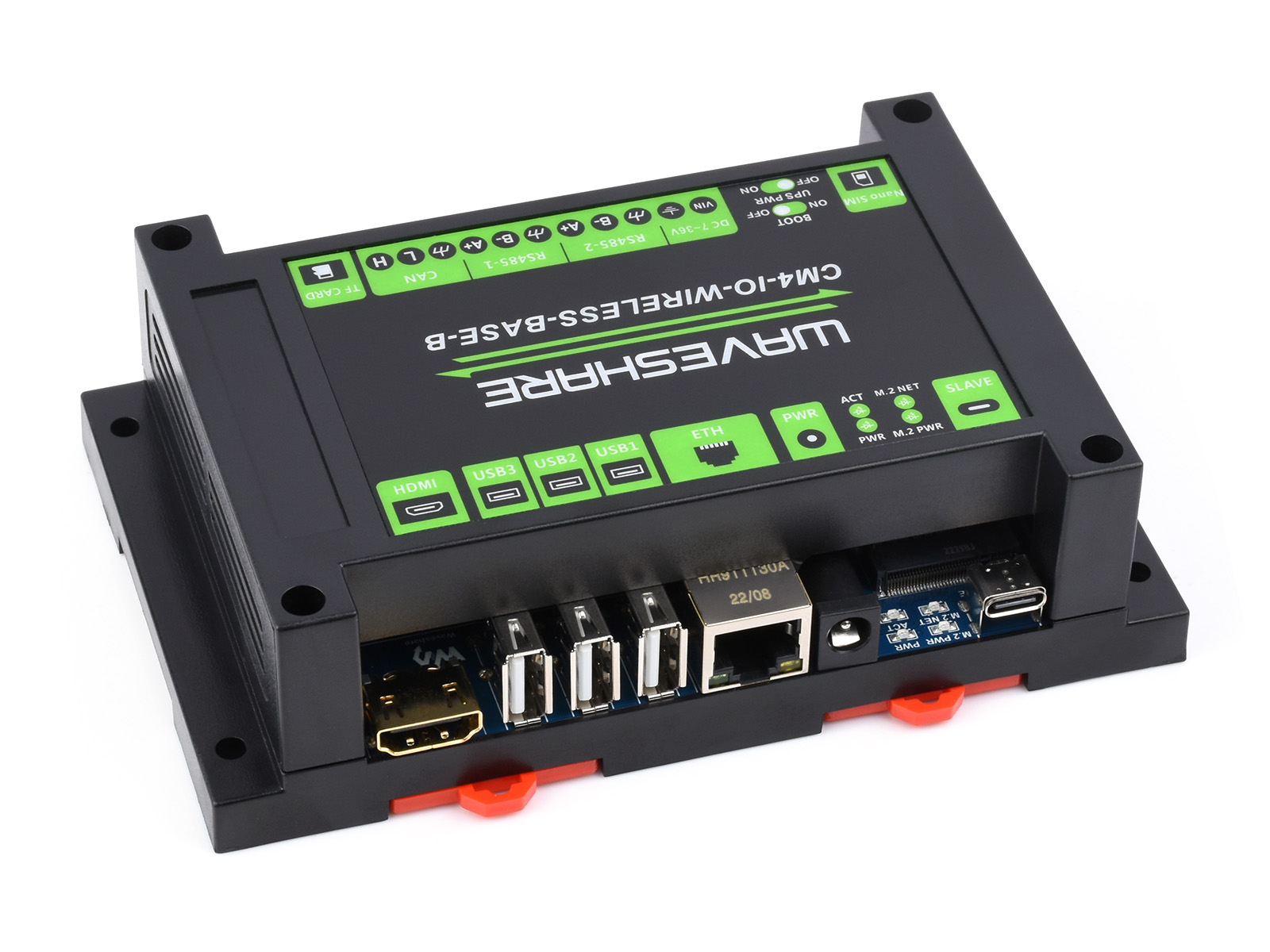

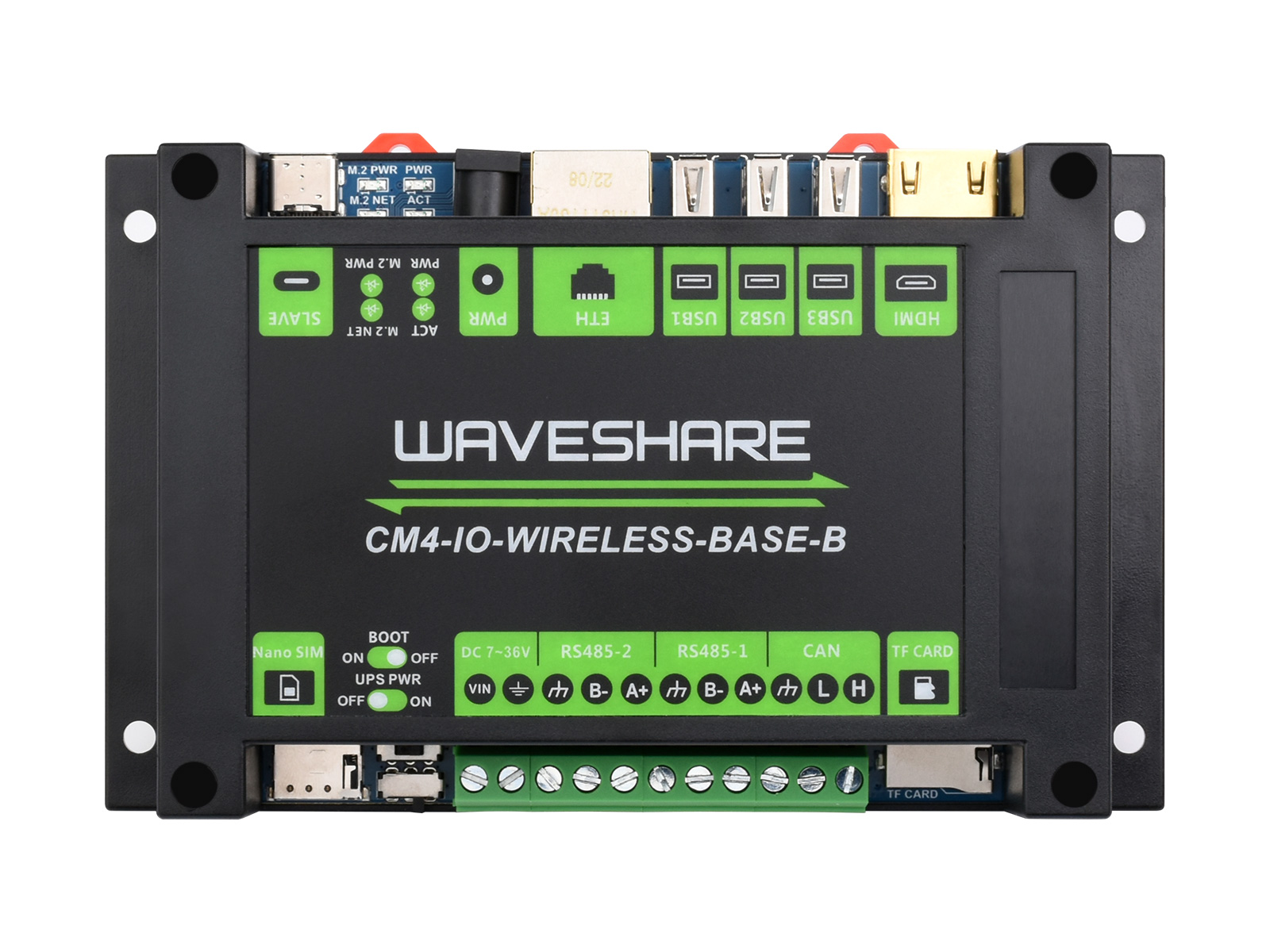

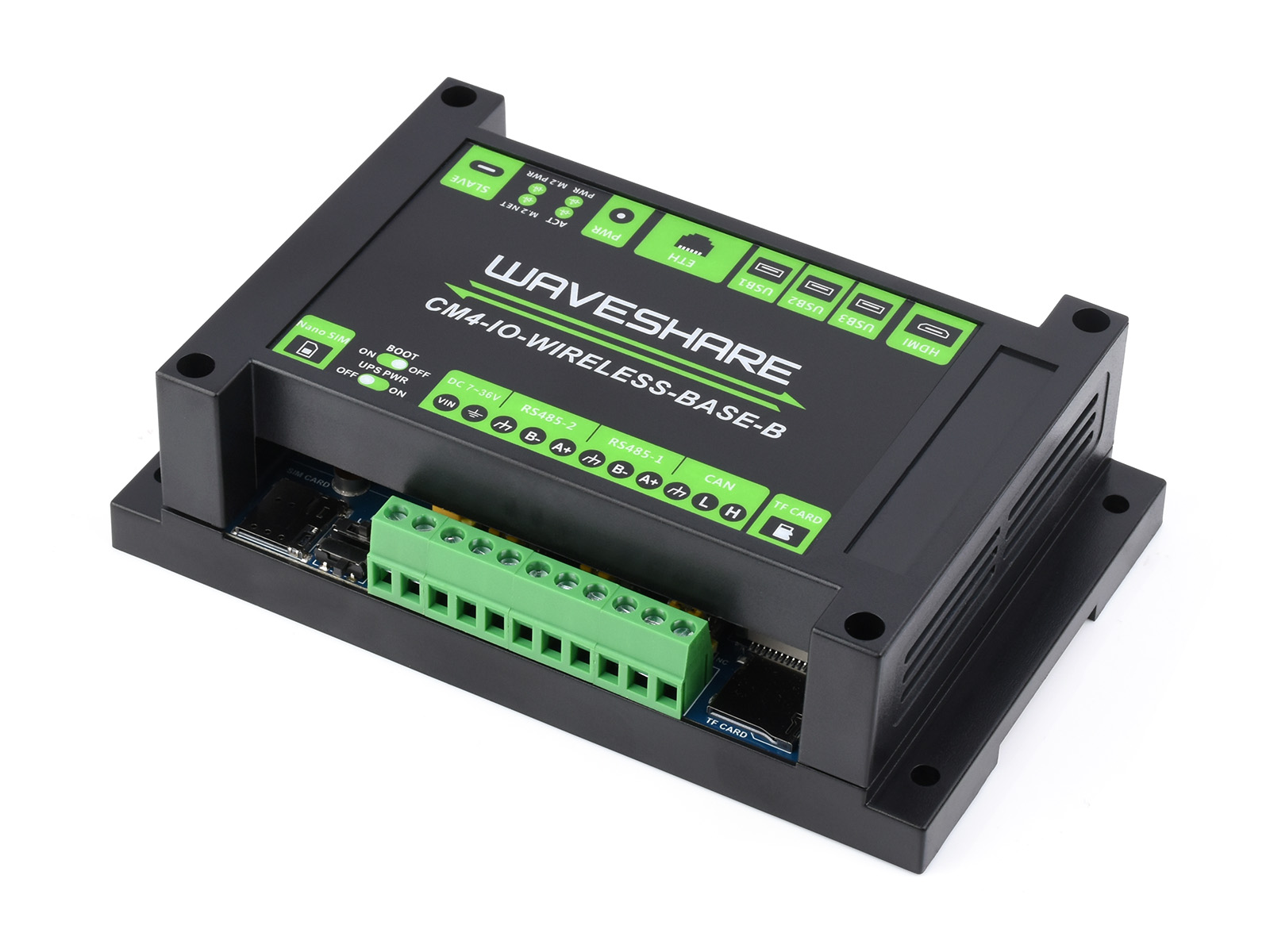

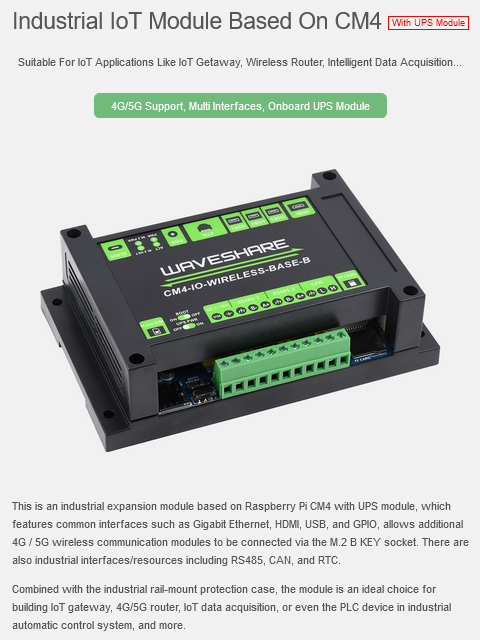

本件是針對樹莓派 CM4 設計的 UPS 工業用擴充模組，內建乙太網、HDMI、USB 和 GPIO 等常用介面，支援透過M.2 B KEY 外接 4G/5G 等無線通訊模組，另支援 RS485、CAN 和 RTC 等有線通訊介面。工業導軌外殼設計，適合應用於構建物聯網閘道、4G/5G 路由器、物聯網資料收集，也可應用於自動化和控制系統中的可程式邏輯控制器等。

售價含稅，隨貨附發票

保固3個月

2 件庫存

1 × 樹莓派運算模組CM4專用鋁製散熱片

5 件庫存

NT$ 128 (含稅)
1 × 樹莓派鋰電池擴充模組(5V穩壓輸出, 雙向快充)

3 件庫存

NT$ 588 (含稅)
貨號: MYW-24755 分類: , , , 標籤: , , , , , , ,

描述

Print Friendly, PDF & Email

樹莓派 CM4 UPS 工業擴充模組(附 M.2 4G 模組)

商品特點：

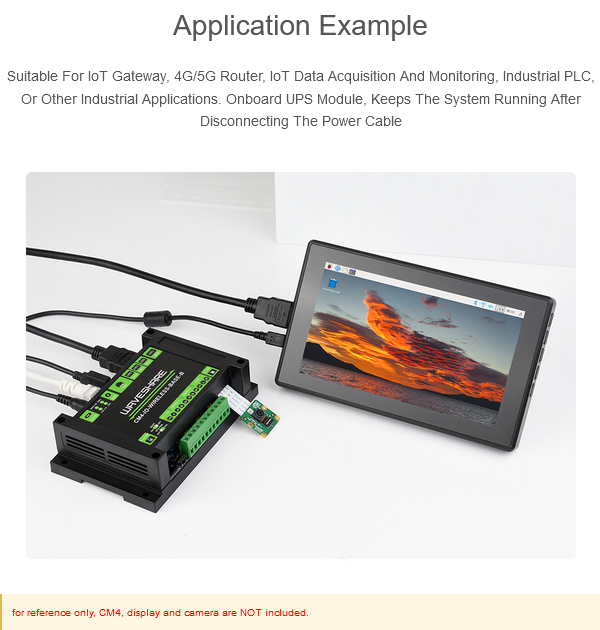

    1. 適合應用於構建物聯網閘道、無線路由器、物聯網資料收集，也可應用於自動化和控制系統中的可程式邏輯控制器等。

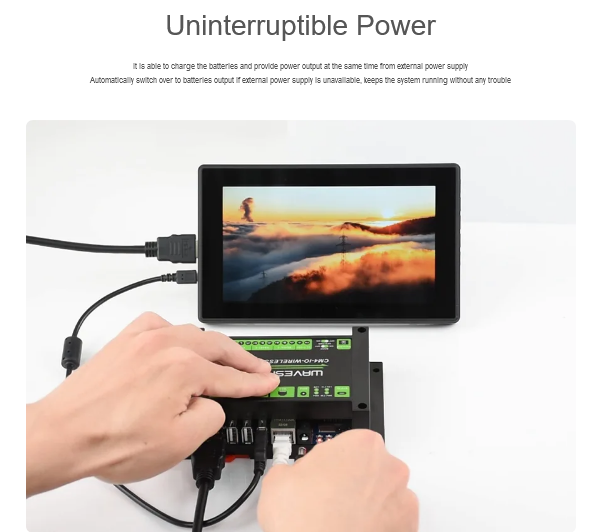

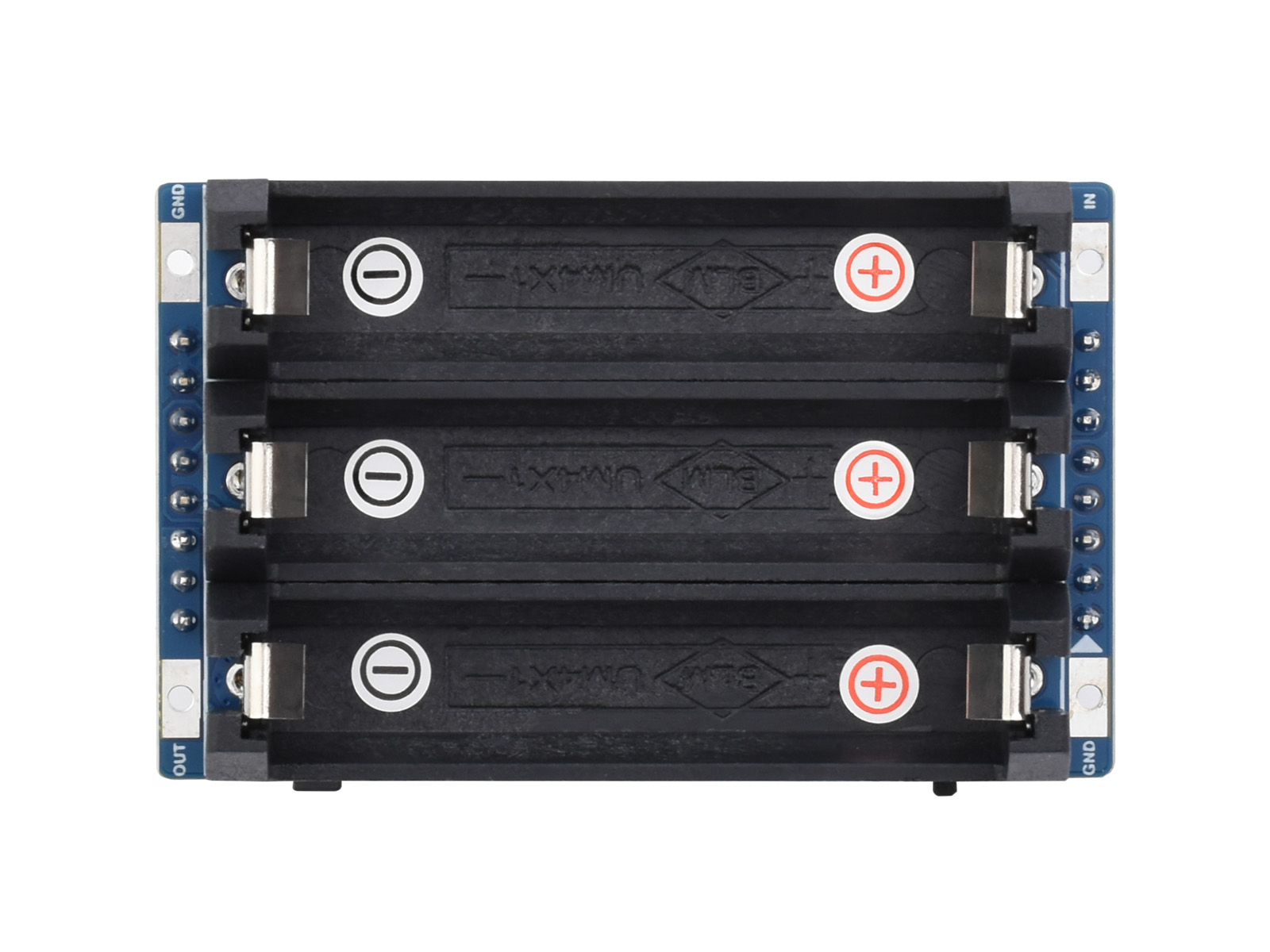

    2. 內建 UPS 模組，切斷電源後仍然可以正常運作
    3. 支援擴充 4G/5G 、多種介面資源

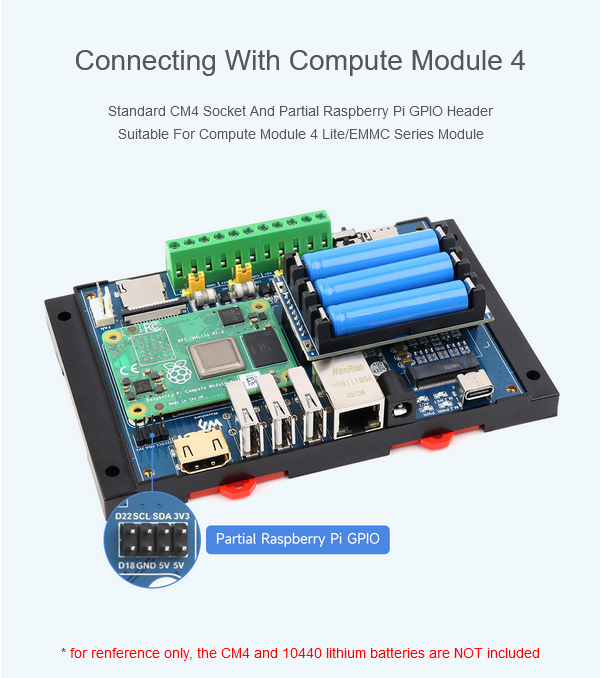

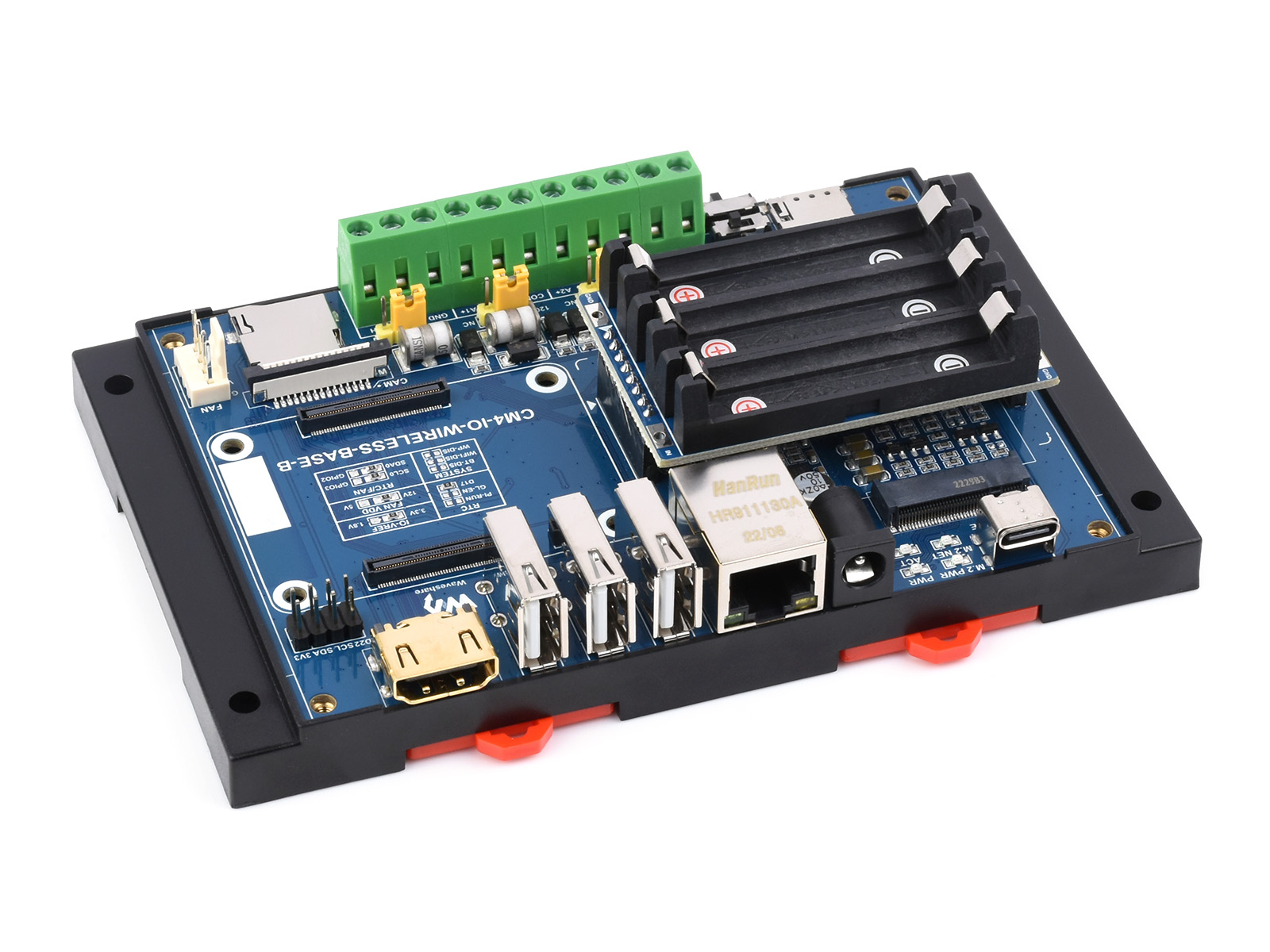

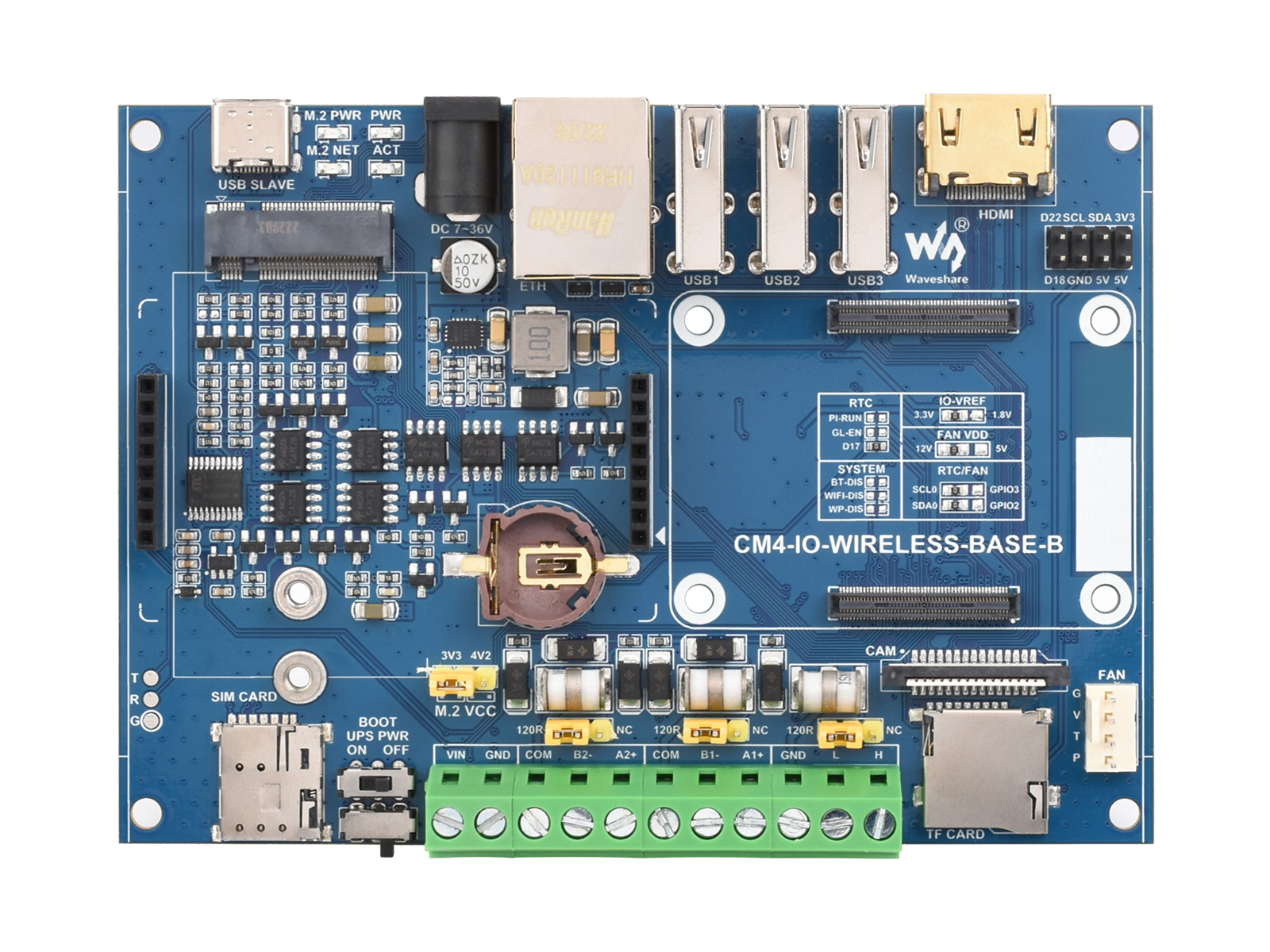

    4. 內建部分 40PIN GPIO 介面及標準 CM4 插槽
    5. 支援連接 Compute Module 4 Lite/eMMC 系列主板

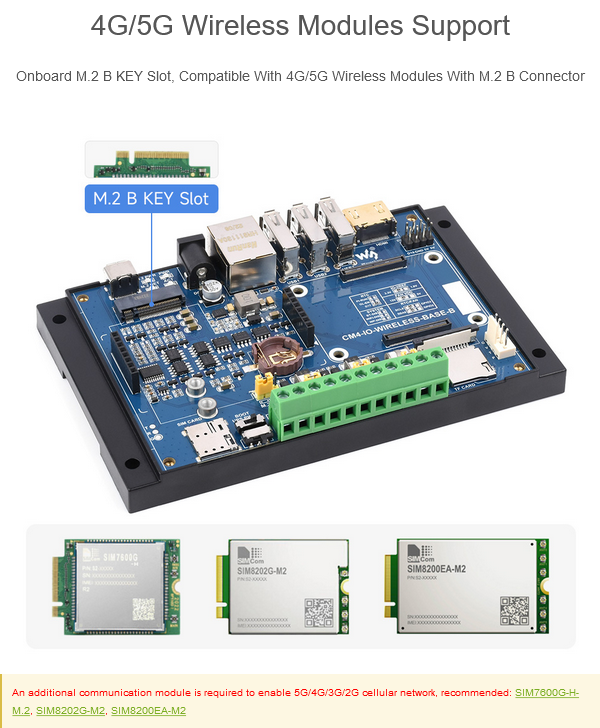

    6. 內建 M.2 B KEY 介面，相容 M.2 B 介面的 4G/5G 等無線通訊模組

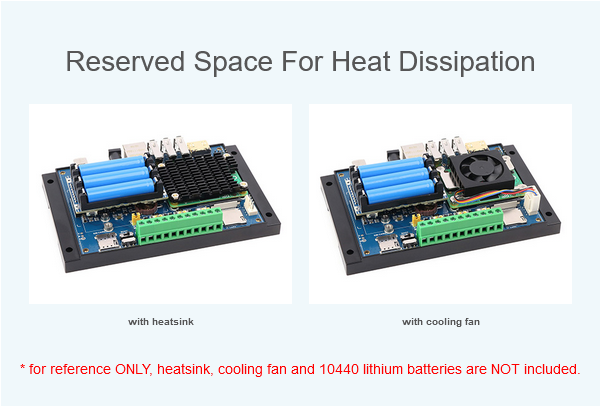

    7. 內部空間充足，可安裝 CM4 散熱配件
    8. 連接外部電源，會同時給系統供電和鋰電池充電，切斷外部電源，會自動切換成鋰電池供電，不會影響系統正常運行

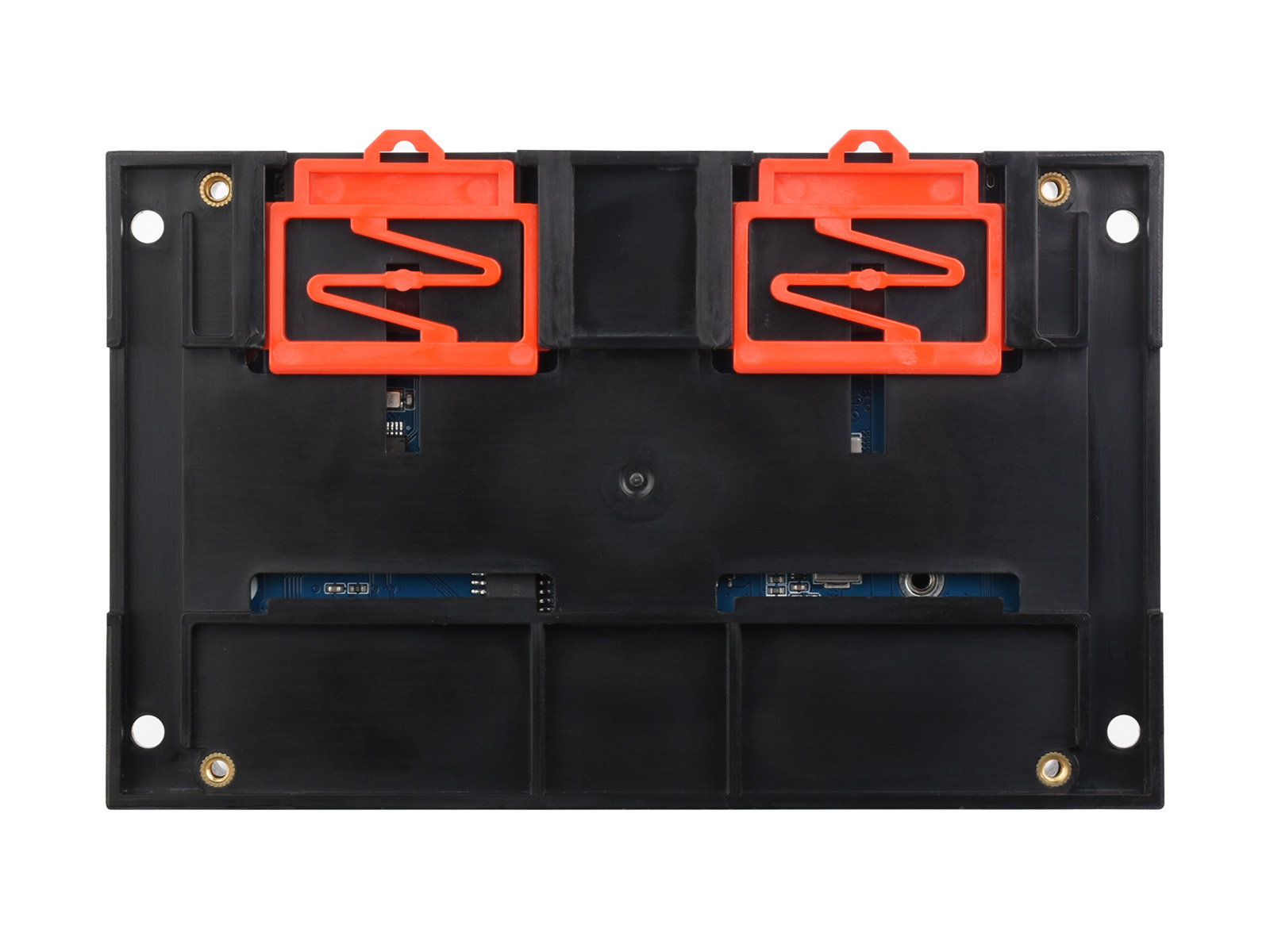

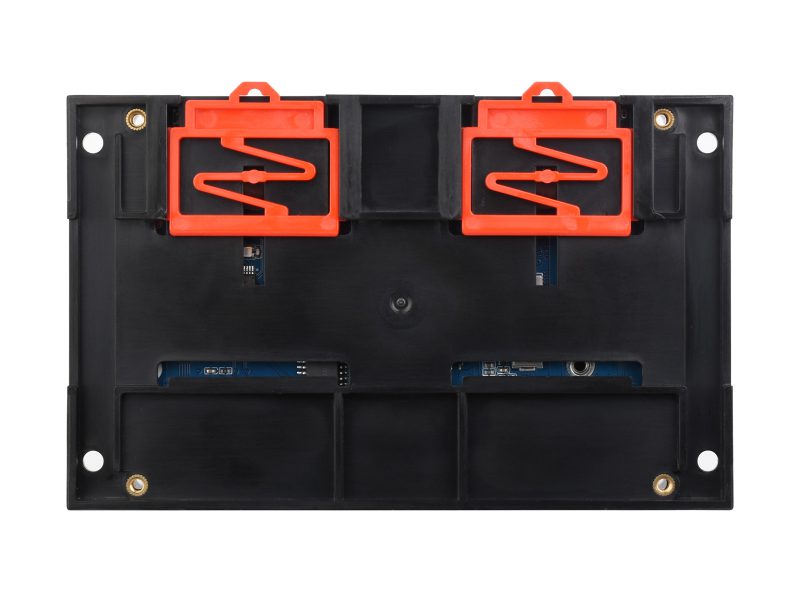

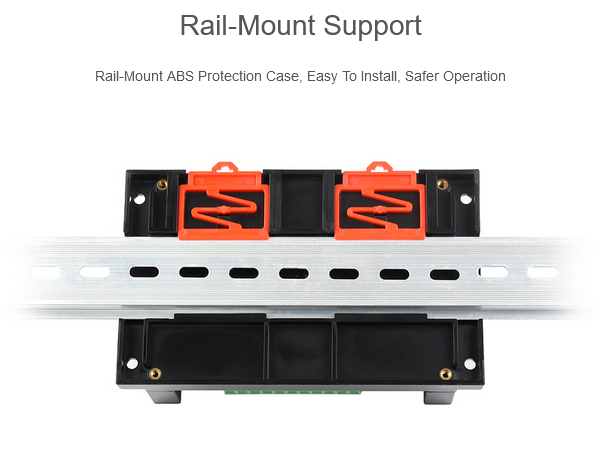

    9. 導軌式 ABS 塑膠外殼，方便安裝使用，有外殼更安全
    10. 適合應用於構建物聯網閘道、4G/5G 路由器、物聯網資料收集監控，也可應用於自動化和控制系統中的可程式邏輯控制器等。
    11. 提供完善的配套資料手冊(點我)

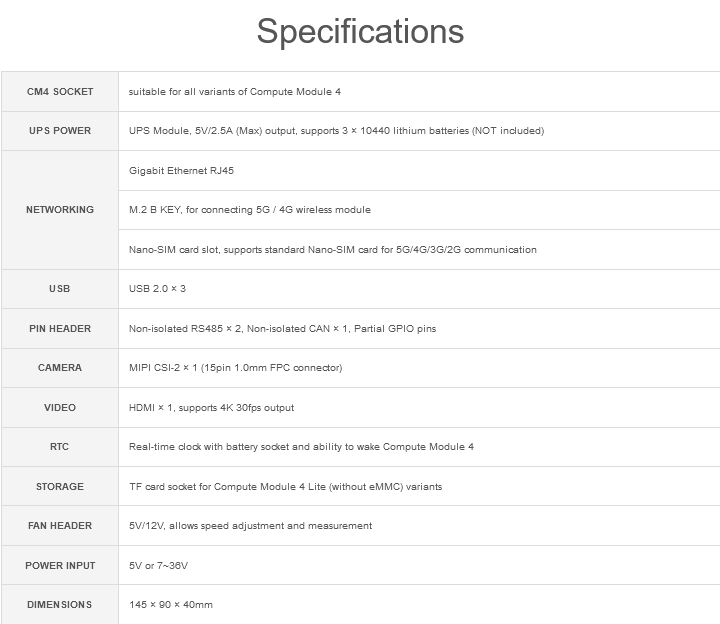

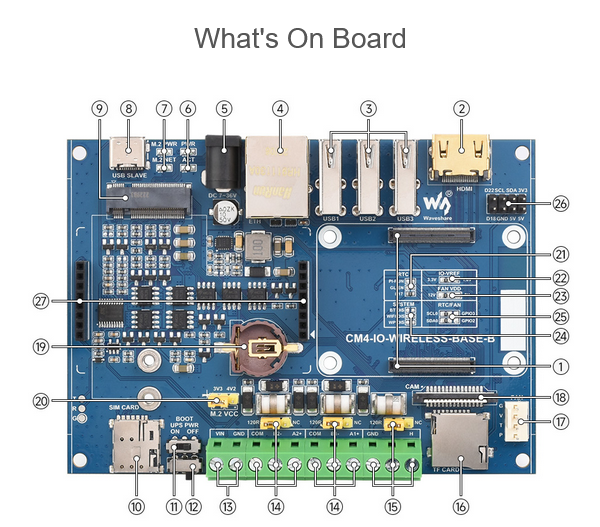

    12. 相關參數：

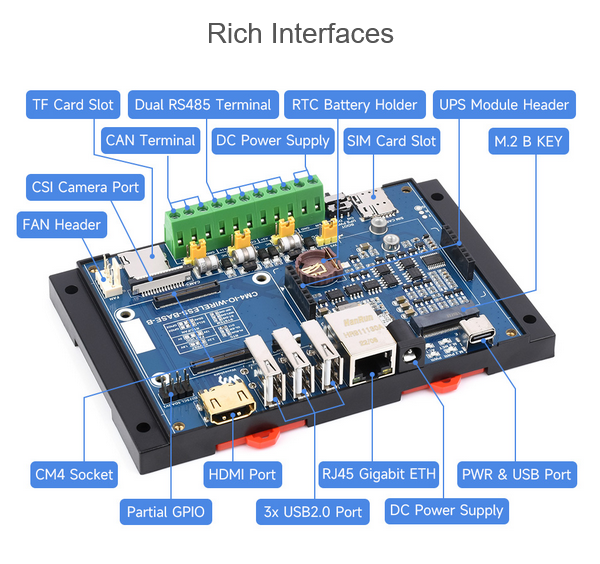

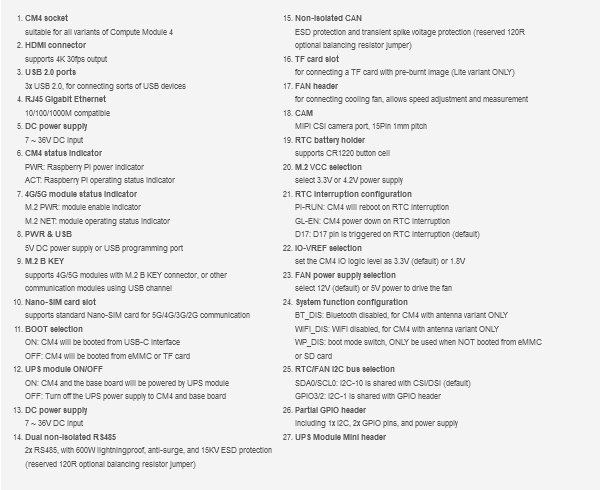

      • CM4 插座：相容 Compute Module 4 所有版本
      • UPS 電源：UPS 模組，輸出 5V/2.5A (Max)
      • 連網： 乙太網 RJ45 介面
      • M.2 B KEY：支援連接 5G/4G 等無線模組
      • Nano-SIM 卡槽：可連接標準 Nano-SIM 卡，用於 5G/4G/3G/2G 上網
      • USB：USB 2.0 介面 × 3
      • 連接器：非隔離型 RS485 × 2，非隔離 CAN 介面 × 1，少量 GPIO
      • 攝影鏡頭：MIPI CSI-2 介面 × 1 (15pin 1.0mm FPC 連接器)
      • 視訊：HDMI 介面 × 1，支援 4K 30fps 輸出
      • 即時時鐘：內建電池插槽和可喚醒 Compute Module 4 能力
      • 儲存：內建 Micro SD 卡插槽 (適用於無 eMMC 版本)
      • 風扇介面：可調速、可測速，5V/12V
      • 電源輸入： 5V 或 7~36V

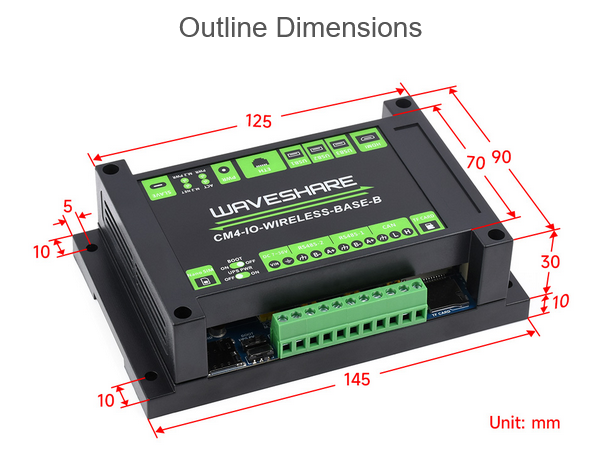

      • 尺寸：145 × 90 × 40mm

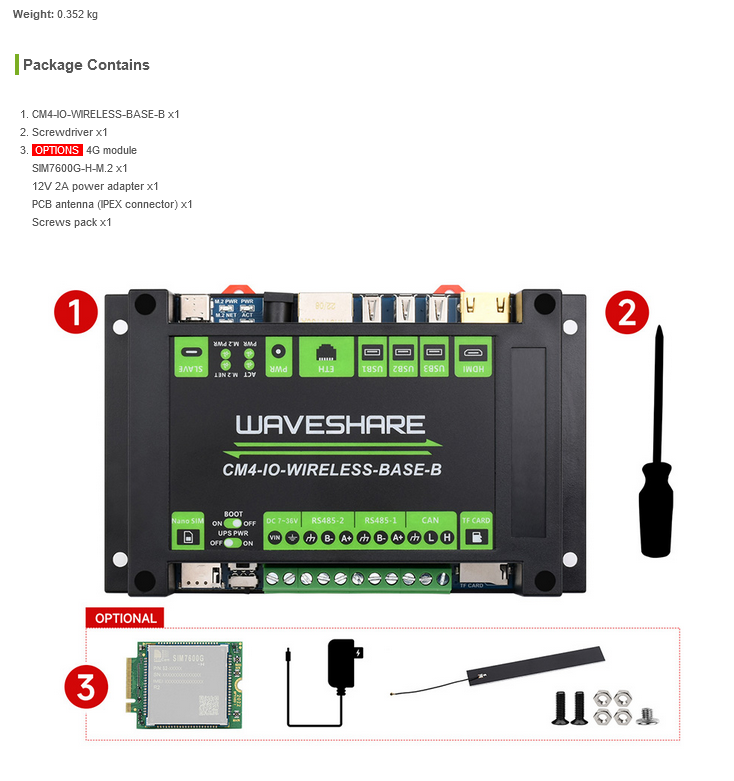

商品內容：

    1. CM4-IO-WIRELESS-BASE-B × 1
    2. 10440 電池(3PCS) ×1
    3. 螺絲起子 x1

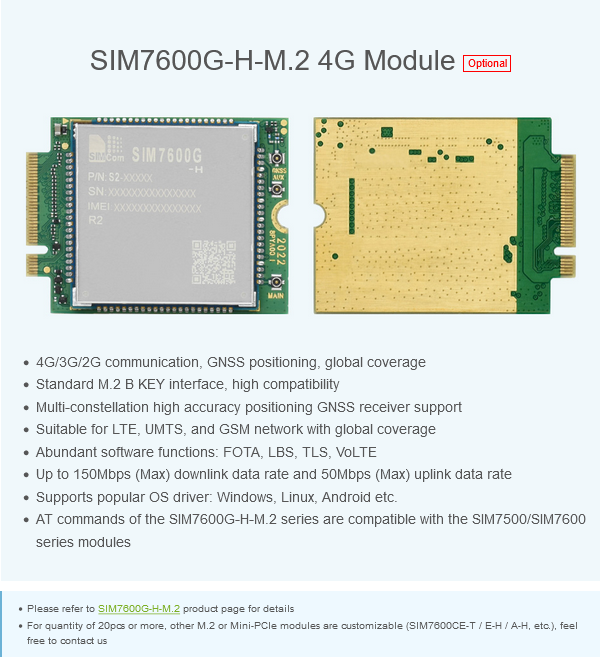

    4. SIM7600G-H-M.2 x1
    5. 電源 12V2A x1
    6. PCB 天線 x1
    7. 螺絲包 ×1

商品評價

目前沒有評價。

搶先評價 “樹莓派 CM4 UPS 工業擴充模組(附 M.2 4G 模組)”
Print Friendly, PDF & Email
介面數量及介面參數
產品 PoE GbE
網路埠		 40PIN
GPIO		 PCIe USB① DSI HDMI CSI RTC 風扇
介面		 電源輸入 特性
NANO A 2.0×1 5V CM4
大小
NANO B 2.0×1 5V CM4
大小
Duino M.2 M 2.0×1 5V 相容 Arduino 介面
基礎板精簡 M.2 M 2.0×4 ×2 ×2 5V 5V 迷你
基礎板完整 M.2 M 2.0×4 ×2 ×2 5V 5V 迷你
觸摸擴充板 M.2 M 2.0×4 5V IPS 螢幕
雙眼視覺 M.2 M 2.0×4 ×2 5V 雙800萬畫素
四路 RS485 2.0×2 ×2 5V 7-36V 雙網路埠
雙GbE網路埠 ×2 3.0×3 ×2 ×2 5/12V 7-36V
物聯網雙GbE ×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 介面
物聯網工控 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7-36V 5G/4G 介面; RS232; RS485; ADC
PoE B Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
PoE UPS 2.0×4 ×2 ×2 5/12V 7-36V UPS
PoE 3.0×4 ×2 ×2 ×2 5/12V 7-36V
樹莓派官方 ② Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
無線擴充 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7-36V		 5G/4G 介面; RS485; CAN; 導軌安裝
5吋一體機 ② M.2 M 2.0×4 ×2 5/12V 5V
7吋一體機 M.2 M 2.0×4 佔用 佔用 5/12V
佔用		 7-36V 攝影鏡頭;觸控; 喇叭
備註 ① USB 3.0 完全等同於 USB 3.2 Gen1
② PoE 功能只有 PoE 針腳，不含 PoE 模組，需外接 PoE 模組才能支援 PoE 功能。若無特別說明，本表格中的 PoE 均指集成 802.3af 網路標準的 PoE 電路 (5V/2.5A)。
Print Friendly, PDF & Email
  1. 安裝前須將開關切到 OFF 關閉電源，否則容易短路。
  2. 安裝完成確保頂針完全對準排針後再打開電源。
  3. 頂針不導通可以壓一下頂針再鬆開或者用刀劃掉排針的氧化層。

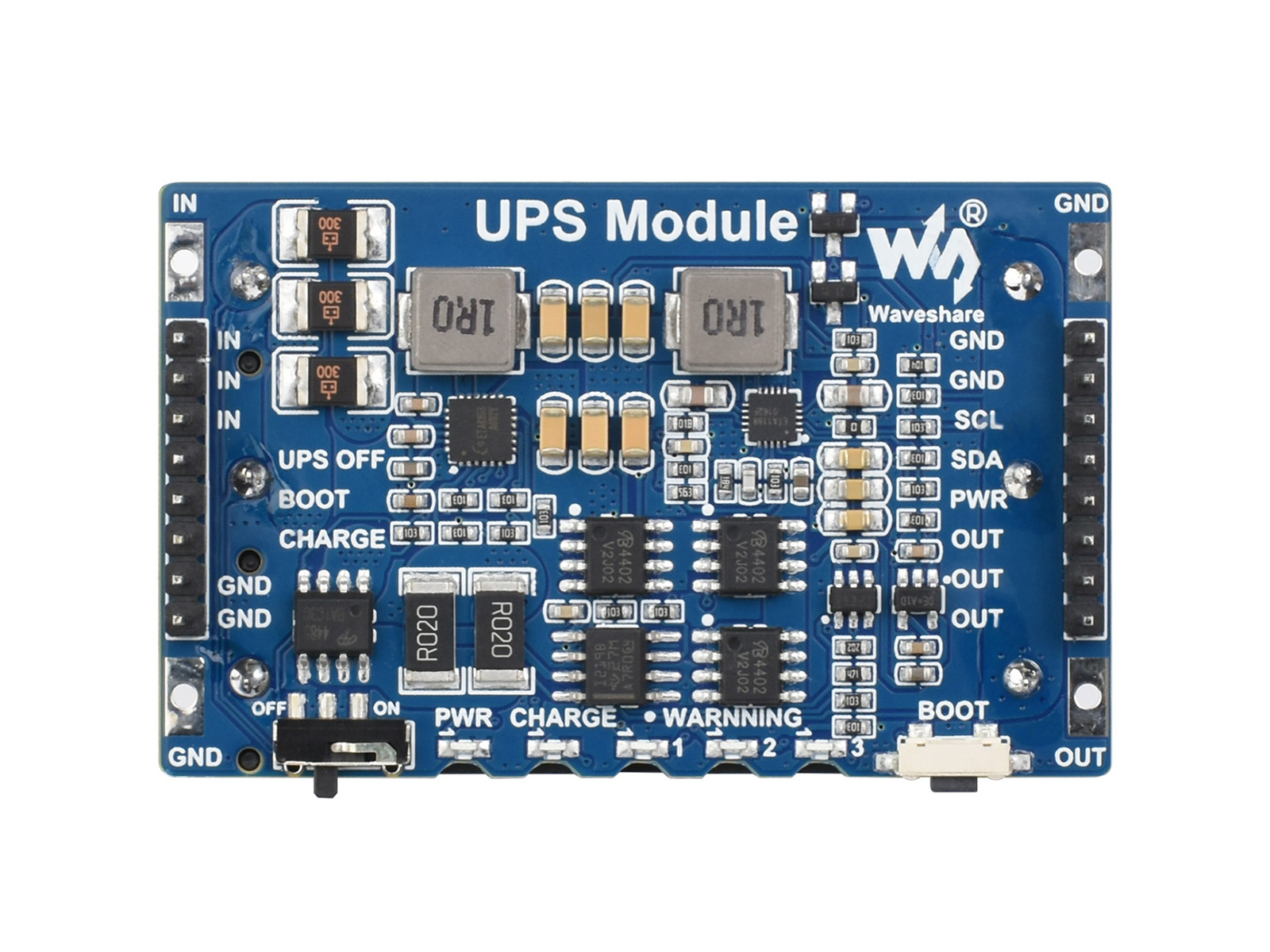

  4. 首次連接電池需要注意 WARNING LED 燈是否亮起，如果 LED 燈亮起，則表示對應的電池接反了，電池接反的情況下禁止充電。
  5. 首次連接電池有可能會沒有電源輸出，需要按一下 BOOT 啟動按鍵或者充一下電啟動電池保護晶片，才會有電源輸出。電源開關需要切到 ON 的位置。
  6. 長時間工作大電流建議不要超過 4A，長時間工作在 5A 狀態下會發熱升溫，注意散熱。
  7. 要使用產品配置的電源充電，使用其他電源有可能輸出電源不穩定導致產品損壞。
  8. 電池正極絕緣墊如果弄掉或壞了，建議不要繼續使用，容易導致短路起火，拆電池時切忌用螺絲起子撬電池正極，容易導致短路，要撬要撬電池負級。
Print Friendly, PDF & Email

Q：如何給電池充電

A：快充電源插在模組的 USB Type C 埠上，而不是樹莓派的 USB Type C 埠，
模組應該搭配快充充電器使用，普通充電會導致輸入功率不夠，電池電壓越來越低



Q：拔插電池後無法輸出？

A：更換電池後需要先充電或者按 BOOT 按鍵激活電池保護電路，開關切換到 ON 即可輸出。



Q：輸出電流多少？(For UPS-D)

A：電池滿電狀態且連接充電電源，輸出電流大概 4A 左右，電池電壓越低輸出電流越小，當電流不足就會自動斷電，如果連接大功率負載可能會出現電流不足、升壓不穩定，導致樹莓派不斷重新開機。



Q：剩餘電量跳變不準？

A：剩餘電量是透過電池電壓判斷大概電量，充電時電壓會比電池實際電壓高一些，所以插上電源瞬間電壓會跳變。理想充滿電為 4.2V，實際充滿電後電壓可能會有回落，電壓比 4.2V要低一些。



Q：電池是什麼規格？

A：21700 鋰電池，外徑 21mm，高度 70.0mm。標準電壓 3.7V，充滿電電壓 4.2V。



Q：充電指示燈？

A：充電時藍燈亮，充滿電後熄滅，故障時藍燈閃爍。



Q：為什麼電流是負數？

A：給樹莓派供電時，電流是流出的



Q：Pi 5 提示功率不足，限制電流輸出

A：Pi 5 會檢測 USB 電源的功率，不是用 USB 供電的情況下，會出現限流情況。可以在 /boot/firmware/config.txt 檔案中增加以下指令

usb_max_current_enable=1

Print Friendly, PDF & Email

鋰電池使用注意事項：

    1. 鋰聚合物和鋰離子電池很不穩定，如果充電或使用不當，可能引起火災，導致人身傷害和財產損失。
    2. 對電池組充電和放電時，切勿正負極接反。
    3. 請勿選用其他劣質充電器或充電板充電。
    4. 請勿混用和使用舊電池和新電池，避免使用其他品牌電池。
    5. 若需另購鋰電池產品，需確保電池規格與鋰電池擴充模組相容，建議採用正規廠商電池較佳，切需要執行老化測試，確保鋰電池能夠穩定安全工作。
    6. 鋰電池具有循環壽命，請在達到使用壽命或使用兩年時(先到為準)，將舊電池更換為新電池。
    7. 請妥善放置電池類產品，遠離易燃易爆類物品，遠離兒童，避免因保管不慎，引發安全事故。
Print Friendly, PDF & Email
SIM8200EA-M2 SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
5G 標準 3GPP R15 3GPP R16
晶片方案 高通驍龍 X55 高通驍龍 X62
工作頻段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5
GNSS GPS、GLONASS、北斗、伽利略和 QZSS
資料傳輸
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
軟體功能
操作系統 Windows/Linux/Android
通訊協定 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
撥號上網 RNDIS、NDIS、PPP、MBIM
簡訊(SMS) 支援 MT、MO、CB、Text、PDU
硬體升級 支援透過 USB 介面進行硬體升級
硬體說明
SIM卡 1.8V/2.95V
天線介面 用於 3G/4G/5G/GNSS
6 × IPEX-4 介面 4 × IPEX-4 介面
供電電壓 3.135~4.4V
外型封裝 M.2
產品尺寸 52.0 × 30.0 × 2.3mm 42.0 × 30.0 × 2.3mm
工作温度 -30℃ ~ +70℃
應用場景
適用地區 中美日韓、歐洲、中東、美洲 除美洲外的其他地區 美洲
適用地區僅供參考，實際以當地電信商網路覆蓋和支援的頻段選擇合適的模組
典型應用 CPE, 無人機, 視訊直播, 遠端醫療, 智慧安防
Print Friendly, PDF & Email

Mini PCIe 搭配 4G 模组比較表

模組型號
SIM7600G-H-PCIE
EG25-G mPCIe
圖片 工業級 5G CPE 無線路由器多模多頻段 工業級 5G CPE 無線路由器多模多頻段
工作頻段
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD B34, B38, B39, B40, B41 B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
資料傳輸
LTE-FDD 150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 130 Mbps(DL) / 35 Mbps(UL) 130 Mbps(DL) / 30 Mbps(UL)
HSPA+ 42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)
EDGE 236.8 Kbps (DL) / 236.8 Kbps (UL) 296 Kbps (DL) / 236.8 Kbps (UL)
GPRS 85.6 Kbps (DL) / 85.6 Kbps (UL) 107 Kbps (DL) / 85.6 Kbps (UL)
軟體功能
操作系統 Windows / Linux / Android
通訊協議 TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS,
FTPS, SMTPS, SSL, MMS, FILE
簡訊 (SMS) 支援 MT, MO, CB, Text, PDU
韌體升級 支援通過 FOTA / USB 介面進行韌體升級 支援通過 DFOTA / USB 介面進行韌體升級
硬體說明
SIM卡 1.8V / 3.0V
天線介面 IPEX 1 代介面 (LTE 主天線 + LTE 分集天線 + GNSS 天線)
供電電壓 3V ~ 3.6V
外形封装 Mini-PCIe
產品尺寸 50.8 × 31.0 × 5.5 mm 51.0 × 30.0 × 4.9 mm
工作溫度 -40℃ ~ +80℃
應用場景
適用地區 全球通用

說明：4G 模組為選配項，以商品內容為準。此表為實測搭配的型號，若用於其他模組，需確認針腳相容性，以實測為準。
