最新版樹莓派UPS擴充模組(B, 5A)

NT$ 868 (含稅)



相容樹莓派3B/3B+/4B

售價含稅,隨貨附發票

保固1年

2 件庫存

描述

Print Friendly, PDF & Email

最新版樹莓派UPS擴充模組(B, 5A)

商品特點:

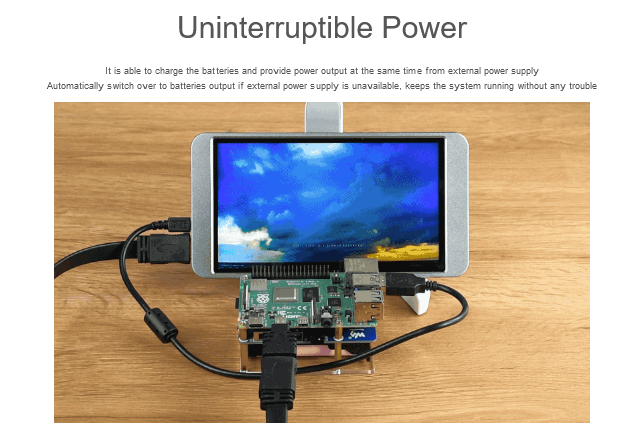

    1. 支援同時充電和放電,不間斷供電:
      • 連接外部電源,會供電給系統,同時給鋰電池充電
      • 斷開外部電源,會自動切換自鋰電池供電給系統,不會影響系統正常運作

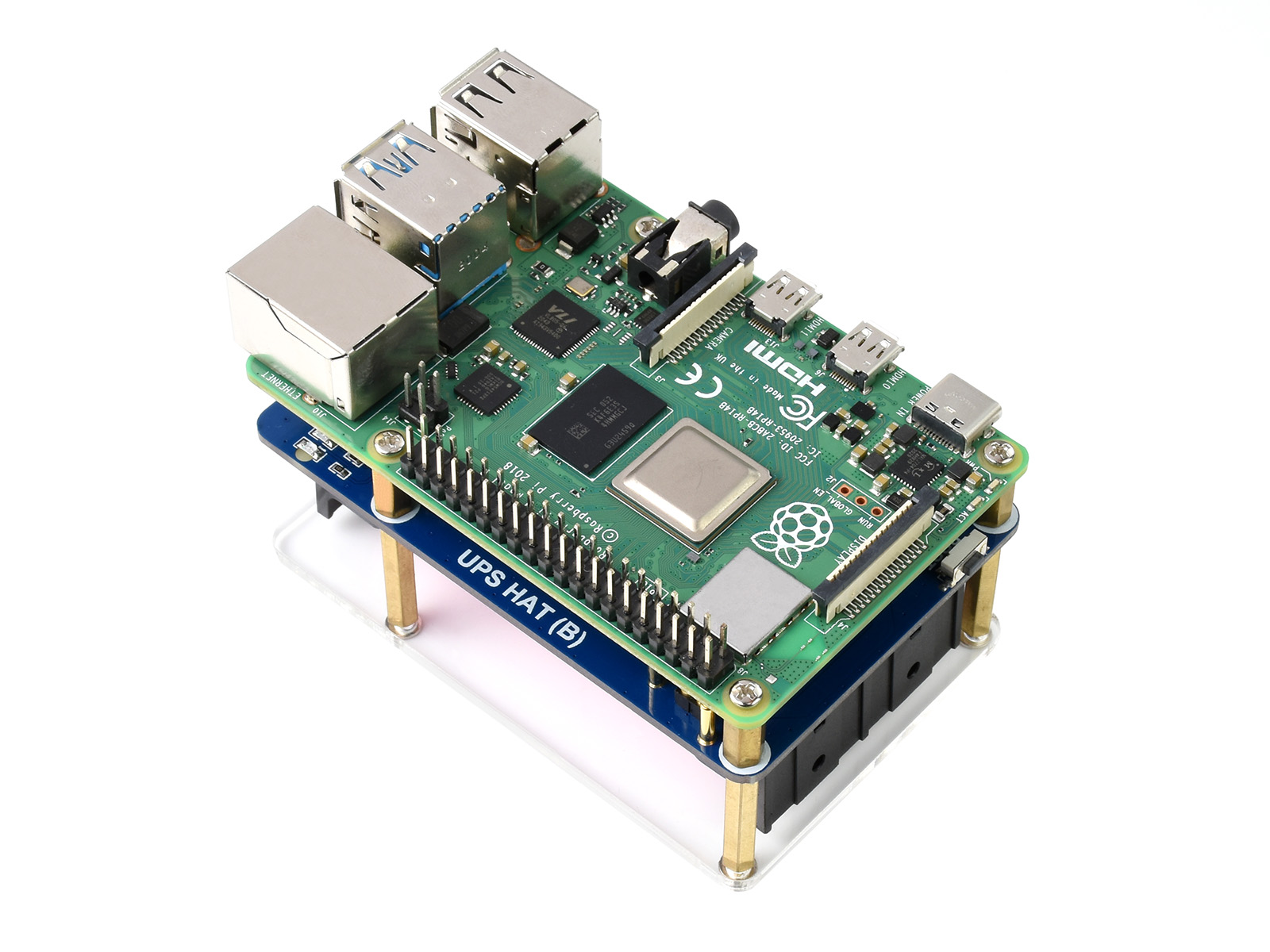

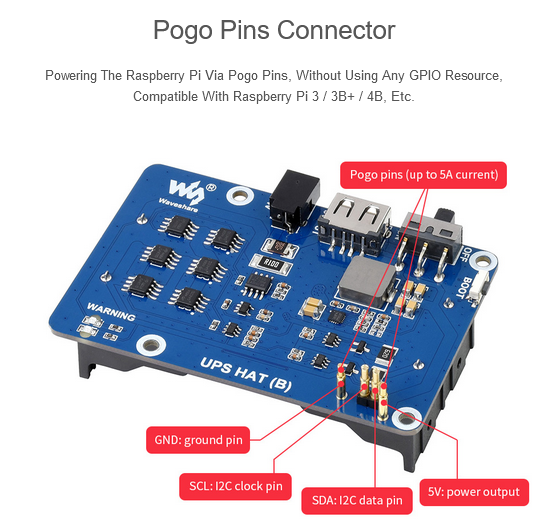

    2. 針對樹莓派40pin GPIO介面設計,相容樹莓派3B/3B+/4B等主機板

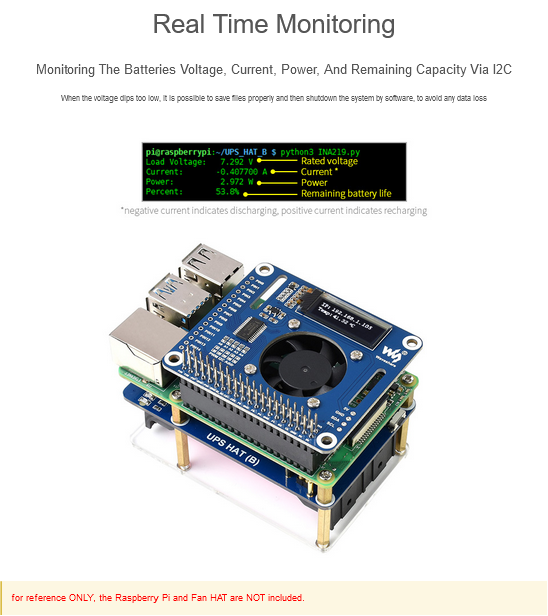

    3. 可以透過I2C介面通訊,即時檢測電池電壓、電流、功率和剩餘電量等參數狀態

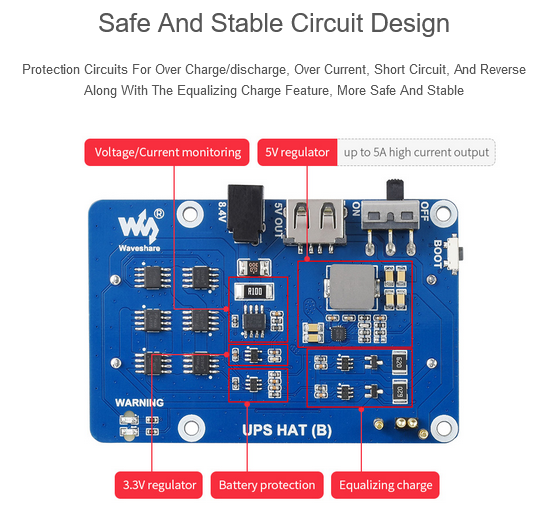

    4. 內建電池保護電路,預防過充、過放、過流、短路和反接,均衡充電,工作穩定更安全
    5. 內建5V穩壓晶片,可連續輸出5A電流,提供樹莓派足夠電源

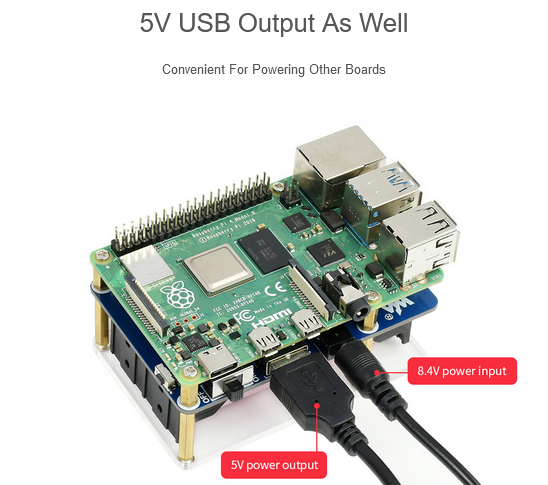

    6. 內建USB介面,可輸出5V電源,給其他主機板供電
    7. 內建警示指示燈,預防電池接反
    8. 提供完善的配套資料手冊

商品規格:

    1. 輸出電壓: 5V
    2. 充電電源:8.4V 2A
    3. 控制介面:I2C

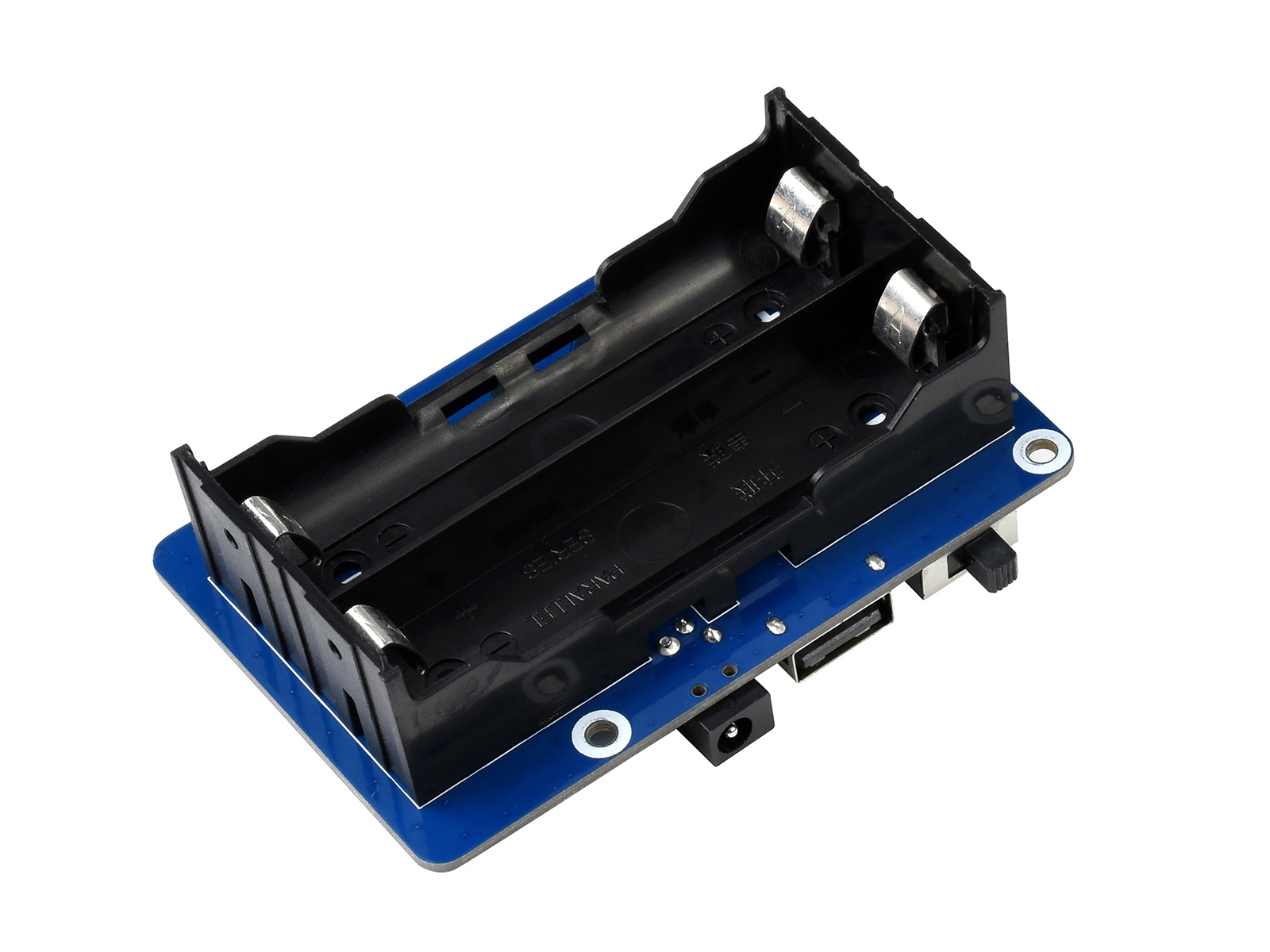

    4. 電池:18650鋰電池
    5. 電流容量:2節電池共5200mAh

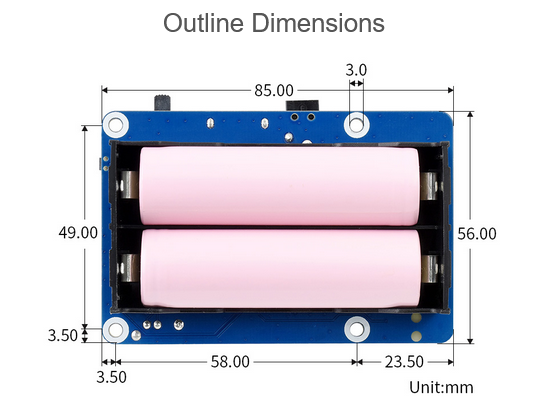

    6. 商品尺寸:56mm × 85mm
    7. 圓孔直徑:3.0mm

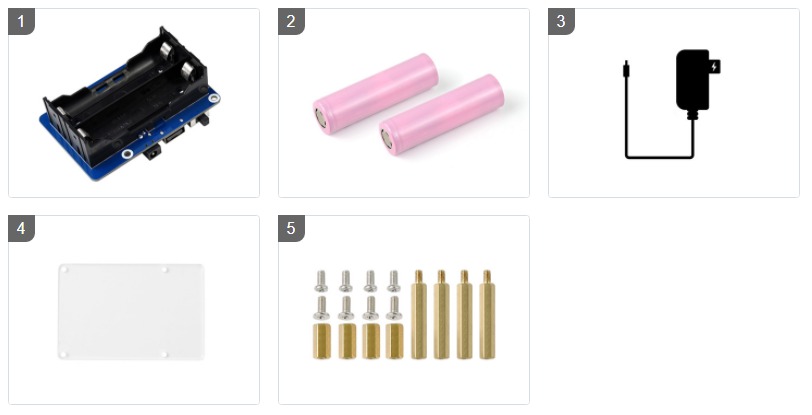

商品內容:

    1. UPS HAT (B) ×1
    2. 18650電池 ×2
    3. 8.4V電源 x1

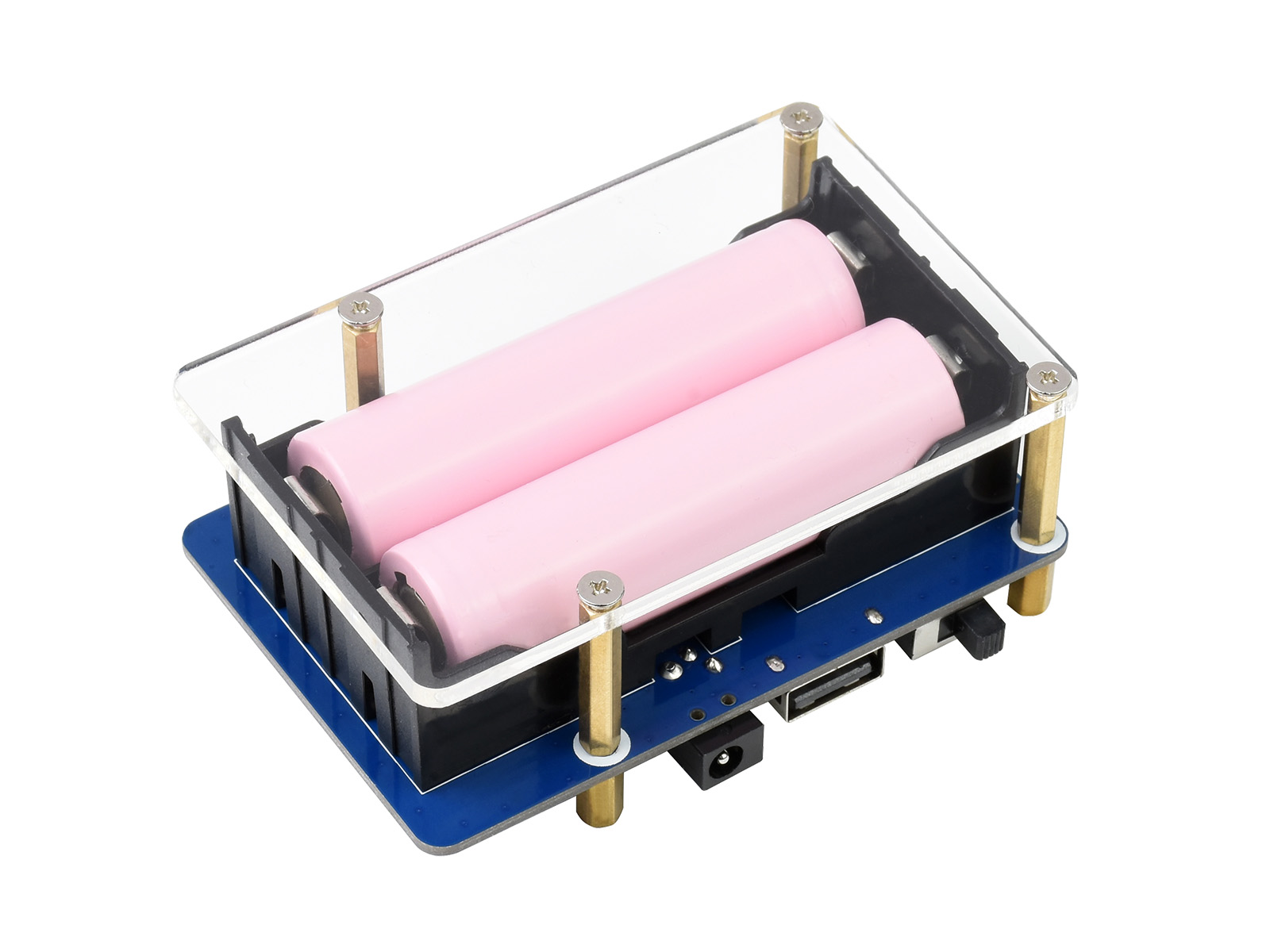

    4. 透明壓克力保護蓋板 x1
    5. 螺絲包 ×1

商品評價

目前沒有評價。

搶先評價 “最新版樹莓派UPS擴充模組(B, 5A)”
Print Friendly, PDF & Email
  1. 安裝前須將開關切到 OFF 關閉電源,否則容易短路。
  2. 安裝完成確保頂針完全對準排針後再打開電源。
  3. 頂針不導通可以壓一下頂針再鬆開或者用刀劃掉排針的氧化層。

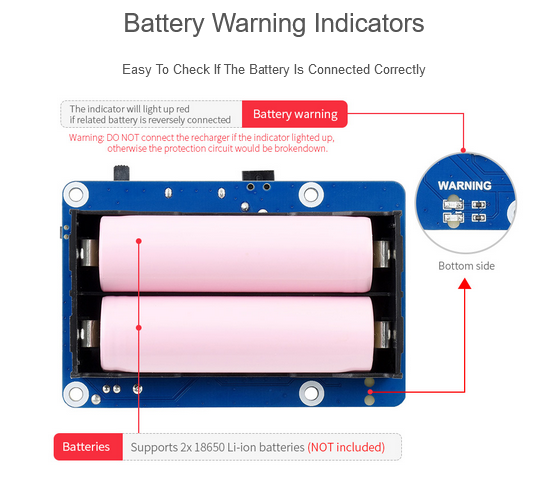

  4. 首次連接電池需要注意 WARNING LED 燈是否亮起,如果 LED 燈亮起,則表示對應的電池接反了,電池接反的情況下禁止充電。
  5. 首次連接電池有可能會沒有電源輸出,需要按一下 BOOT 啟動按鍵或者充一下電啟動電池保護晶片,才會有電源輸出。電源開關需要切到 ON 的位置。
  6. 長時間工作大電流建議不要超過 4A,長時間工作在 5A 狀態下會發熱升溫,注意散熱。
  7. 要使用產品配置的電源充電,使用其他電源有可能輸出電源不穩定導致產品損壞。
  8. 電池正極絕緣墊如果弄掉或壞了,建議不要繼續使用,容易導致短路起火,拆電池時切忌用螺絲起子撬電池正極,容易導致短路,要撬要撬電池負級。
Print Friendly, PDF & Email

鋰電池使用注意事項:

    1. 鋰聚合物和鋰離子電池很不穩定,如果充電或使用不當,可能引起火災,導致人身傷害和財產損失。
    2. 對電池組充電和放電時,切勿正負極接反。
    3. 請勿選用其他劣質充電器或充電板充電。
    4. 請勿混用和使用舊電池和新電池,避免使用其他品牌電池。
    5. 若需另購鋰電池產品,需確保電池規格與鋰電池擴充模組相容,建議採用正規廠商電池較佳,切需要執行老化測試,確保鋰電池能夠穩定安全工作。
    6. 鋰電池具有循環壽命,請在達到使用壽命或使用兩年時(先到為準),將舊電池更換為新電池。
    7. 請妥善放置電池類產品,遠離易燃易爆類物品,遠離兒童,避免因保管不慎,引發安全事故。
