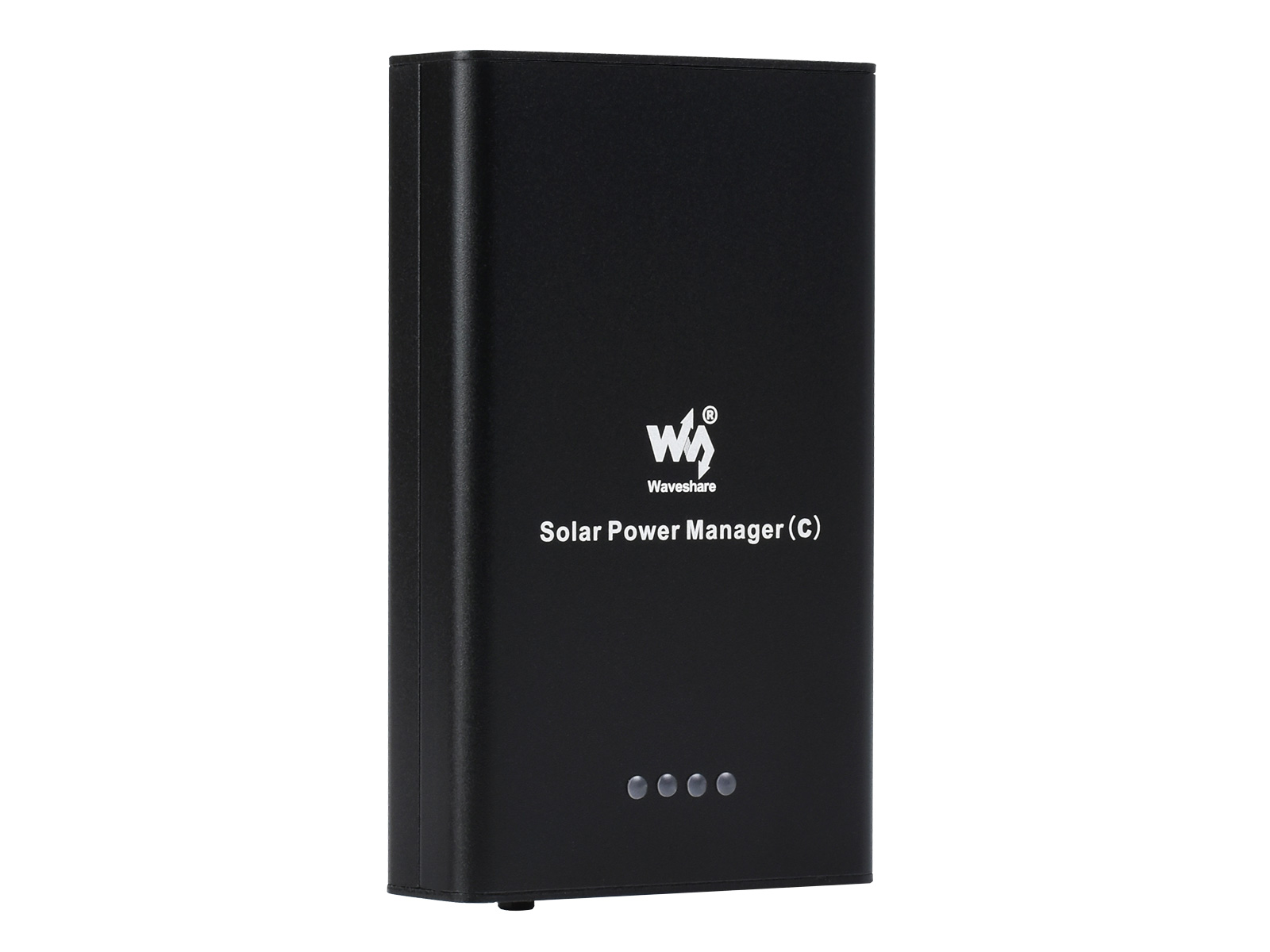

樹莓派太陽能電源管理模組(C)(Solar, 7800mAh, 3A)

NT$ 1,188 (含稅)

You Save: NT$ 192 (14%)



支援 5V/3A 穩壓輸出(同時支援PD/QC/FCP/PE/SFCP等多種協議輸出)

可應用於樹莓派/Jetson Nano/Arduino等各種單板電腦或開發板的太陽能供電控制系統

保固12個月

售價含稅,隨貨附發票

9 件庫存

NT$ 1,818 (含稅)
NT$ 588 (含稅)

描述

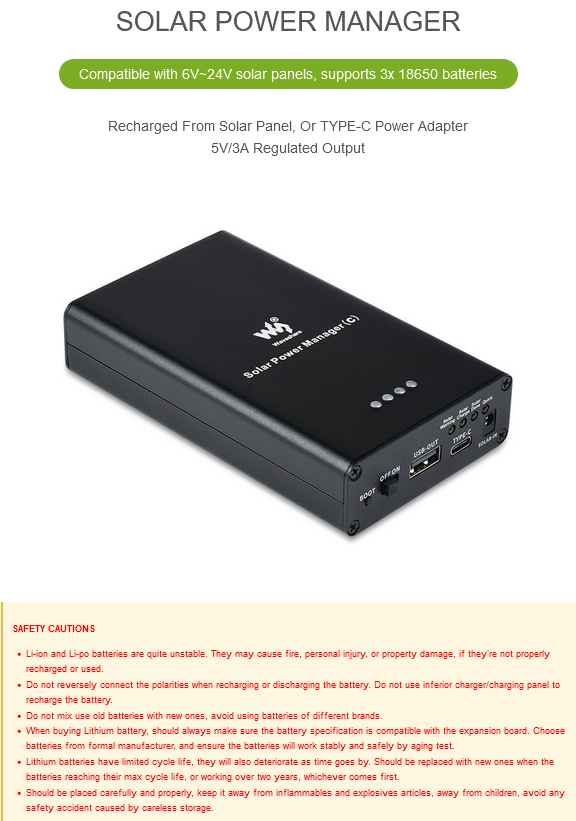

樹莓派太陽能電源管理模組(C)(Solar, 7800mAh, 3A)

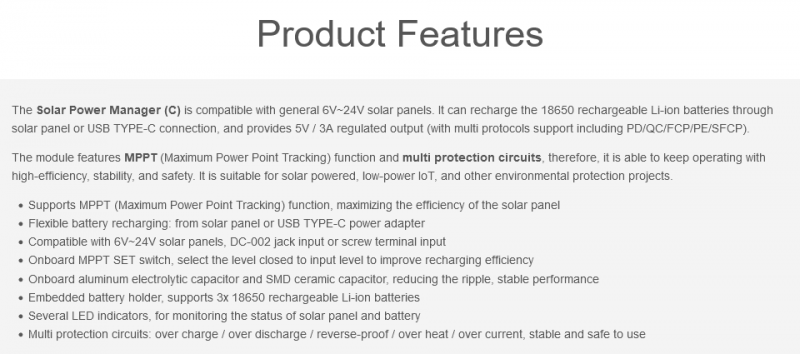

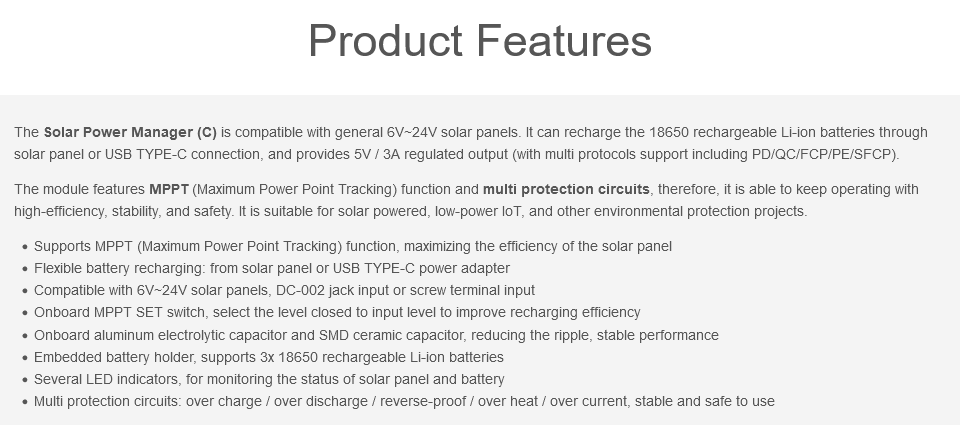

商品規格

    • 相容6V~24V太陽能板,內存3個18650電池,可透過 DC-002 電源插座或接線端子連接
    • 支援太陽能板、TYPE-C 充電器等方式充電
    • 支援 5V/3A 穩壓輸出(同時支援PD/QC/FCP/PE/SFCP等多種協議輸出)

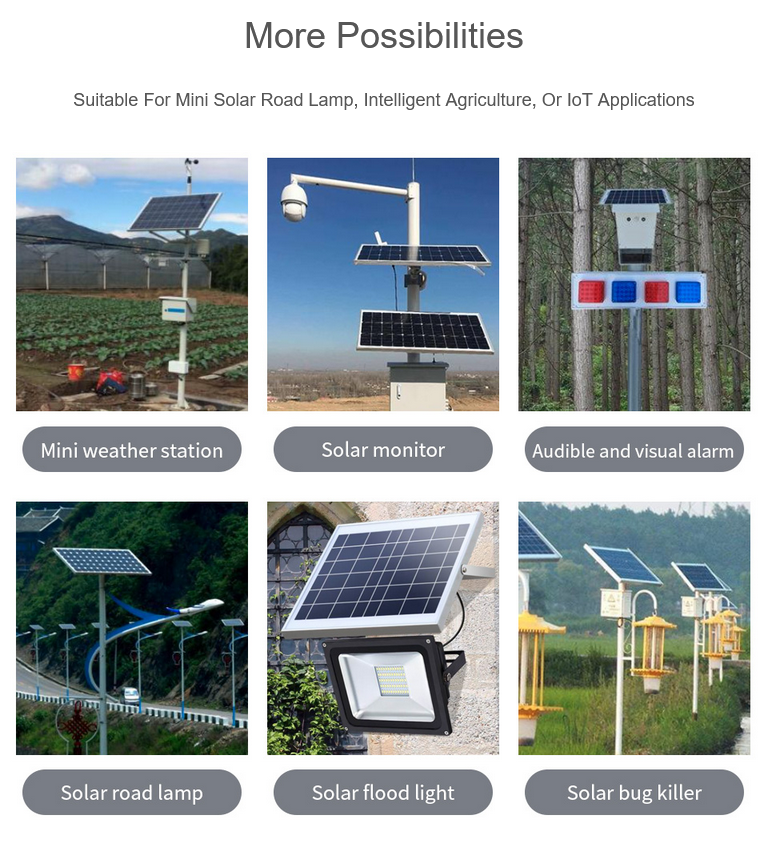

    • 具MPPT功率點跟蹤功能,大幅提昇太陽能轉換效率,工作穩定且安全,可應用於太陽能發電、低功耗物聯網和其他綠色環保等專案開發

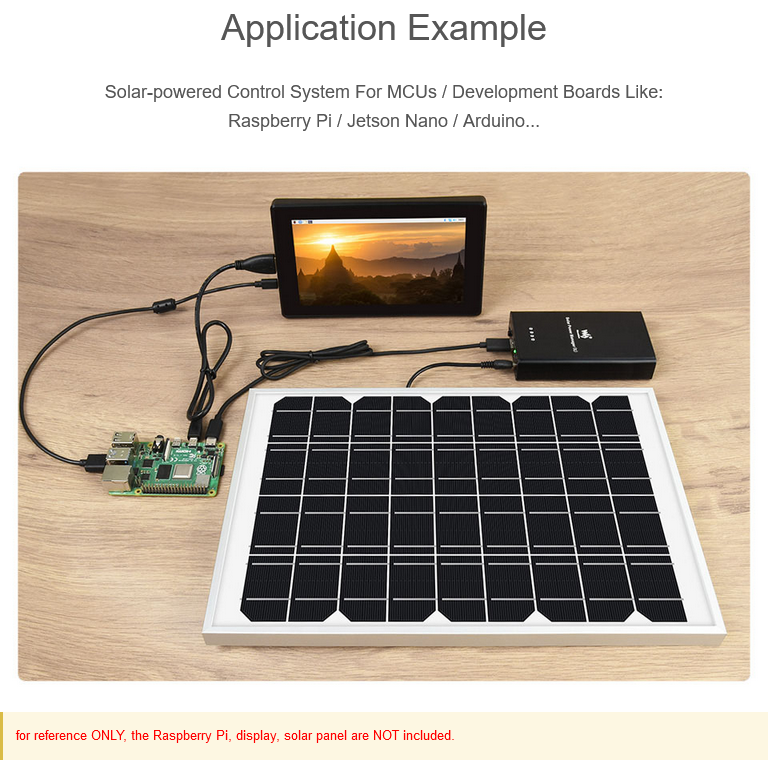

    • 可應用於樹莓派/Jetson Nano/Arduino等各種單板電腦或開發版的太陽能供電控制系統

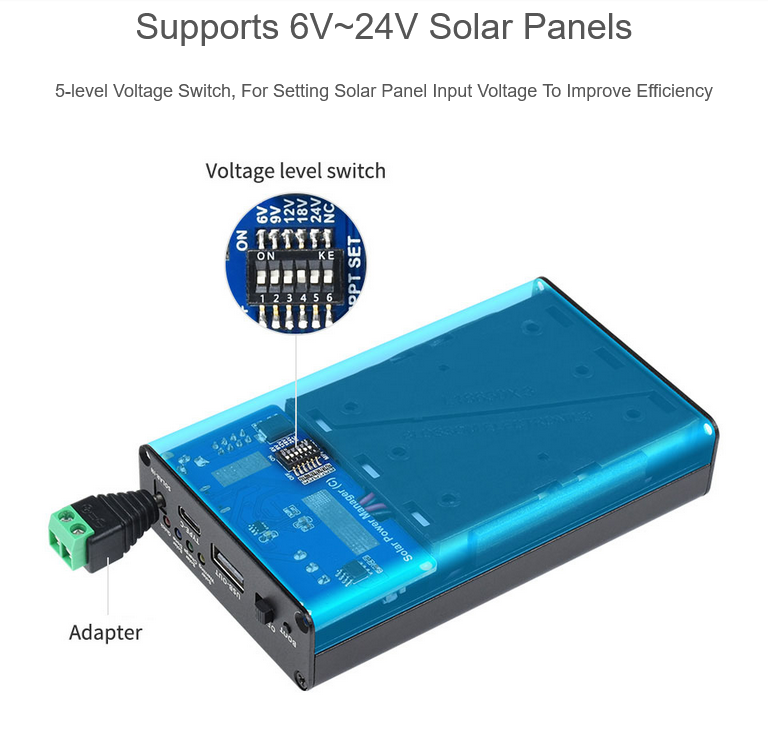

    • 內建MPPT SET設定開關,可切換至合適輸入電壓位置,充電效率更高
    • 內建鋁電解電容和貼片陶瓷電容,減小紋波,工作更穩定

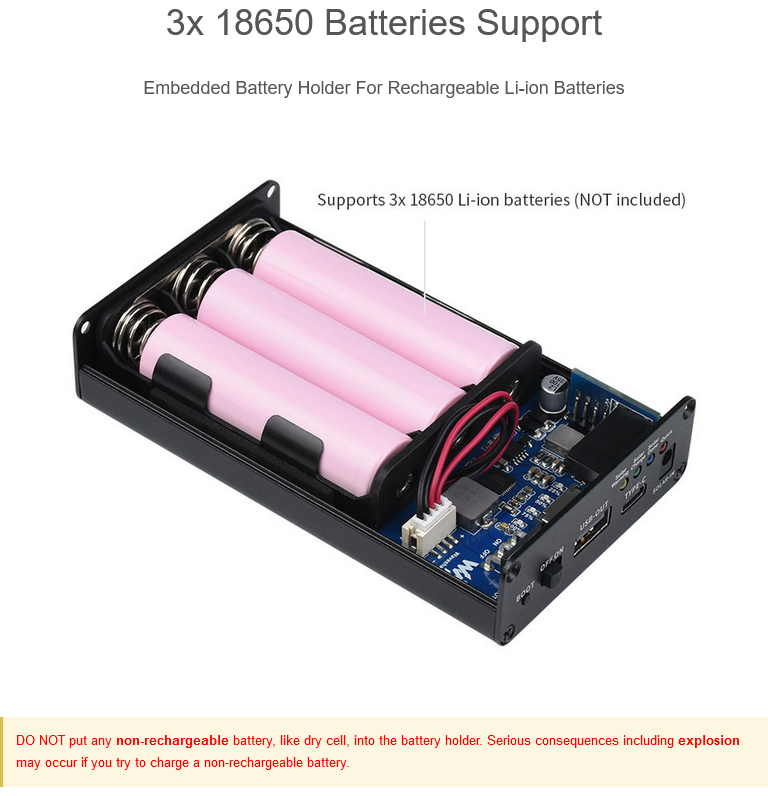

    • 內建電池盒,可置入3個18650可充放電鋰電池
    • 內建多種狀態指示燈,方便查看太陽能板及電池狀態
    • 內建防過充、過放、反接、過溫、過流等多種保護電路,工作穩定且安全

商品資料(點我)

相關參數:

    • 型號 Solar Power Manager (C)
    • 太陽能板輸入電壓(SOLAR IN):6V ~ 24V (出廠預設為18V)
    • 充電方式:太陽能板、充電器、USB
    • 內建鋰電池規格:3個18650鋰電池
    • USB 輸入電壓:5V (TYPE-C ,支援 PD 快充協議)
    • 5V 輸出:5V / 3A (USB-OUT、TYPE-C)
    • 充電截止保護電壓:4.2V ± 1%
    • 過放保護電壓:3.0V ± 1%
    • 太陽能板充電效率:約 78%
    • USB 充電效率:約 93%
    • 電池升壓輸出效率:約 90%
    • 靜態電流 (Max):<2mA
    • 外殼:金屬外殼
    • 工作溫度:-40℃ ~ 85℃

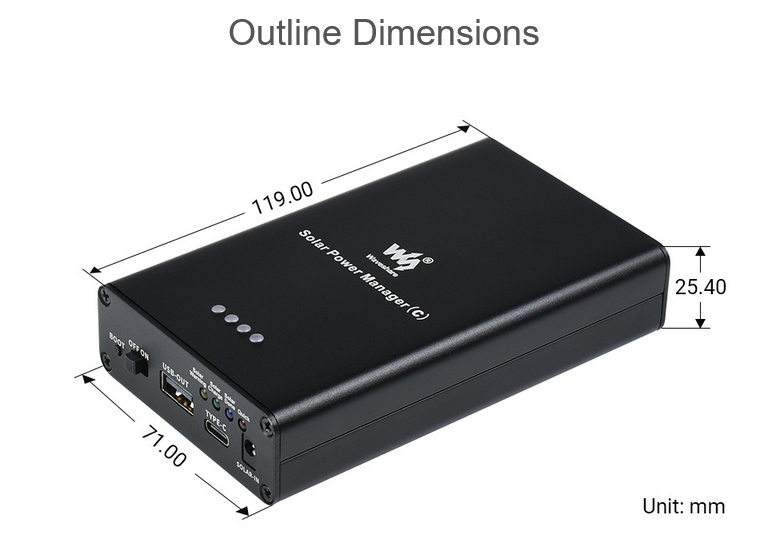

    • 商品尺寸:119.0 × 71.0 × 25.4mm

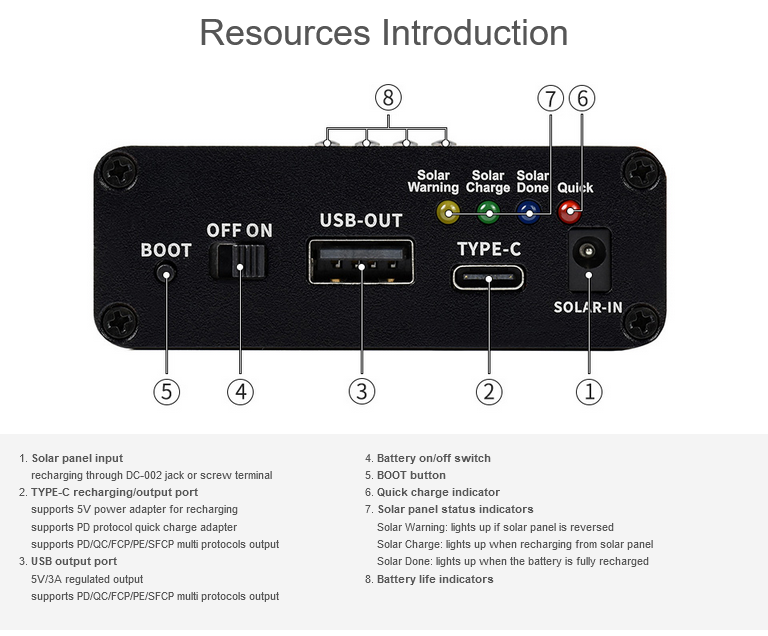

資源配置:(如配置圖)

    1. 太陽能板介面:可透過DC-002電源插座或接線端子連接太陽能板充電
    2. TYPE-C充電介面:可連接5V充電器充電,可連接PD協議充電器快速充電,支援PD/QC/FCP/PE/SFCP等多種協議輸出
    3. USB輸出介面:5V/3A穩壓輸出,支援PD/QC/FCP/PE/SFCP等多種協議輸出
    4. 電池開關
    5. BOOT按鍵
    6. 快充指示燈
    7. 太陽能板狀態指示燈
      1. Solar Warning:太陽能板反接
      2. Solar Charge:透過太陽能板充電
      3. Solar Done:透過太陽能板充電充滿
    8. 電池電量指示

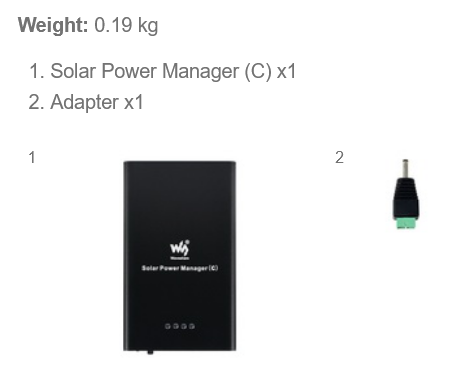

商品內容

    • Solar-Power-Manager-C ×1
    • 轉接頭 ×1

Q &A

  1. Solar Power Manager (C)充滿電需要多久時間?

    • 快充(9V):約4小時
    • 穩壓源模擬太陽能板(18V 10W):約6小時
    • PS:由於太陽能板充電受實際環境影響較大,這裡使用的是穩壓模擬充電測試。
  1. Solar Power Manager (C)充電的最大電流是多少A?

    • 最大充電電流為2A



商品評價

目前沒有評價。

搶先評價 “樹莓派太陽能電源管理模組(C)(Solar, 7800mAh, 3A)”

各型太陽能電源模組參數比較表

產品 基礎型 B 型 C 型
太陽能板輸入電壓
(SOLAR IN)
6V ~ 24V (預設為 6V) 6V ~ 24V (預設為 18V)
充電方式 太陽能板、電源變壓器、USB
內建鋰電池規格 3.7V 850mAh
14500 鋰電池
3.7V 10000mAh
大容量鋰電池
3 節 18650 電池
共 7800mAh
USB 輸入電壓 5V (Micro USB 介面) 5V (TYPE-C 介面,支援 PD 快充協議)
5V 輸出 5V / 1A (USB OUT、排針) 5V / 3A (USB-OUT、TYPE-C)
充電截止保護電壓 4.2V ± 1%
過放保護電壓 2.9V ± 1% 3.0V ± 1%
太陽能板充電效率 約 78%
USB 充電效率 約 82% 約 93%
電池升壓輸出效率 約 86% 約 90%
靜態電流 (Max) <2mA
外殼 無外殼 附金屬外殼
工作溫度 -40℃ ~ 85℃
產品尺寸(mm) 65.2 × 56.2 × 22.9 108.0 × 71.0 × 25.2 119.0 × 71.0 × 25.2

樹莓派電池/UPS擴充模組比較表

商品型號
SKU
適用設備 電池 特性 參考售價
Pico-UPS-A
Pico-UPS-A
19632
樹莓派 Pico 800mAh 14500 鋰電池 排座供電 498
Pico-UPS-B
Pico-UPS-B
20121
600mAH 聚合物鋰電池 排座供電 498
UPS
UPS HAT (C)
19739
樹莓派 Zero 1000mAh 803040 聚合物電池 彈簧頂針供電 688
鋰離子電池HAT
Li-ion Battery HAT
15089
800mAh 14500鋰電池 不支援 UPS 588
UPS
UPS HAT (B)
20473
樹莓派 5B/4B/3B+ 2600mAh 18650 鋰電池 × 2 (串聯),5A 輸出,8.4V 充電電源 彈簧頂針供電 868
UPS HAT (E)
UPS HAT (E)
27965
5000mAh 21700 鋰電池 × 4(串聯),5V 6A 輸出,40W 雙向快充(Type-C 介面) 彈簧頂針供電 1388
UPS
UPS HAT
17858
樹莓派 4B/3B+ 2600mAh 18650 鋰電池 × 2 (串聯),2.5A 輸出,8.4V 充電電源 排座供電 780
UPS
UPS HAT (D)
25507
5000mAh 21700鋰電池 × 2 (並聯),2.5A 輸出,5V 充電電源 (Type-C 介面) 彈簧頂針供電 868
Li-polymer Battery HAT
Li-polymer
Battery HAT
17076
3000mAh 104060 聚合物電池,2A 輸出,5V 充電電源 (Type-C 介面) 排座供電,
不支援 UPS
638
UPS Power Module
UPS Power Module
18137
Jetson Nano 2600mAh 18650鋰電池 × 4 (兩併兩串),2.5A輸出,8.4V充電電源 排線供電,
內建螢幕
988
UPS Power Module (B)
UPS Power Module (B)
20620
2600mAh 18650鋰電池 × 4 (兩併兩串),5A輸出,8.4V充電電源 彈簧頂針供電 988
UPS
UPS Module 3S
23701
內建 Type-C 介面的設備 2600mAh 18650 鋰電池 × 3 (串聯),5V 5A 輸出,12.6V 充電電源 通過線材導出各種介面 CALL
Pico-UPS-B
UPS Module Mini
24785
CM4 工業擴充模組等 350mAh 10440鋰電池 × 3 (並聯),5V 2.5A輸出,5V充電電源 雙排介面 CALL

鋰電池使用注意事項:

    1. 鋰聚合物和鋰離子電池很不穩定,如果充電或使用不當,可能引起火災,導致人身傷害和財產損失。
    2. 對電池組充電和放電時,切勿正負極接反。
    3. 請勿選用其他劣質充電器或充電板充電。
    4. 請勿混用和使用舊電池和新電池,避免使用其他品牌電池。
    5. 若需另購鋰電池產品,需確保電池規格與鋰電池擴充模組相容,建議採用正規廠商電池較佳,切需要執行老化測試,確保鋰電池能夠穩定安全工作。
    6. 鋰電池具有循環壽命,請在達到使用壽命或使用兩年時(先到為準),將舊電池更換為新電池。
    7. 請妥善放置電池類產品,遠離易燃易爆類物品,遠離兒童,避免因保管不慎,引發安全事故。
