USB Type-C 轉 UART(TTL) 通用序列通訊模組(FT232RNL)

Name: USB Type-C 轉 UART(TTL) 通用序列通訊模組(FT232RNL)
SKU: MYW-20646
Price: 258 TWD
Availability: InStock

NT$ 258 (含稅)

You Save: NT$ 70 (21%)

本件將 USB 介面轉換為 TTL 電位的 UART 序列模組，可以實現將計算機或其他設備的 USB 介面連接到 TTL邏輯電位設備，如單板、感測器等，從而實現資料通訊。

保固 3 個月

3 件庫存

USB Type-C 轉 UART(TTL) 通用序列通訊模組(FT232RNL)

工業級 USB to TTL

1 × 工業級 USB to TTL

2 件庫存

NT$ 328 (含稅)

品牌: Waveshare

型號: FT232 USB UART Board (Type C)

貨號: MYW-20646 分類: － TTL, － UART, － USB, 8. 線材, Z. *** 依通訊協定分類 *** 標籤: FT232RL, TTL, Type-C, uart, USB

描述

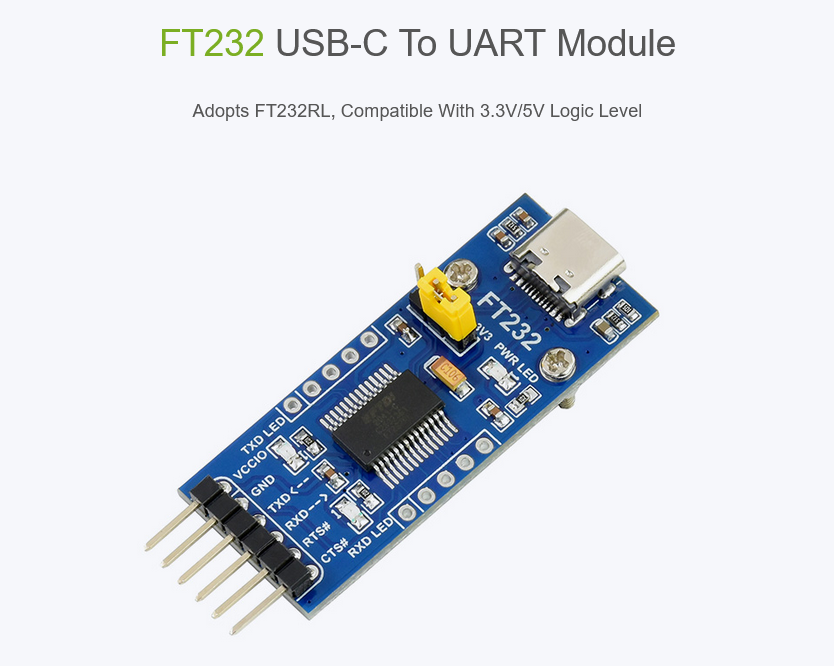

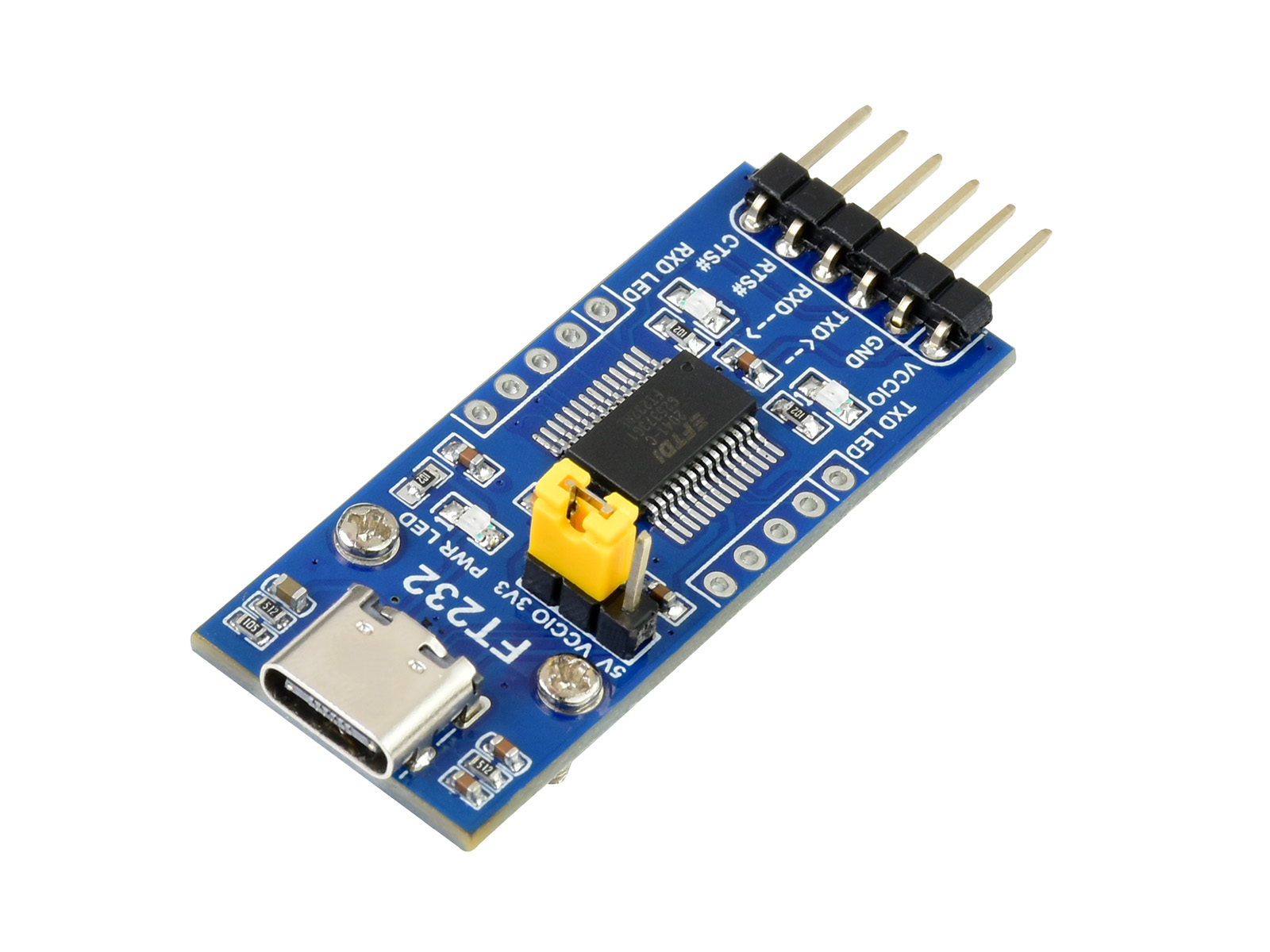

USB Type-C 轉 UART(TTL) 通用序列通訊模組(FT232RNL)

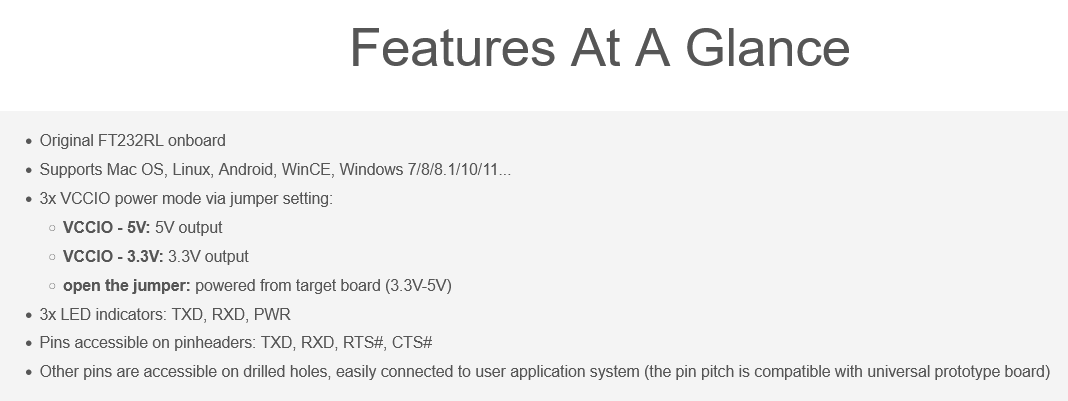

商品特點：

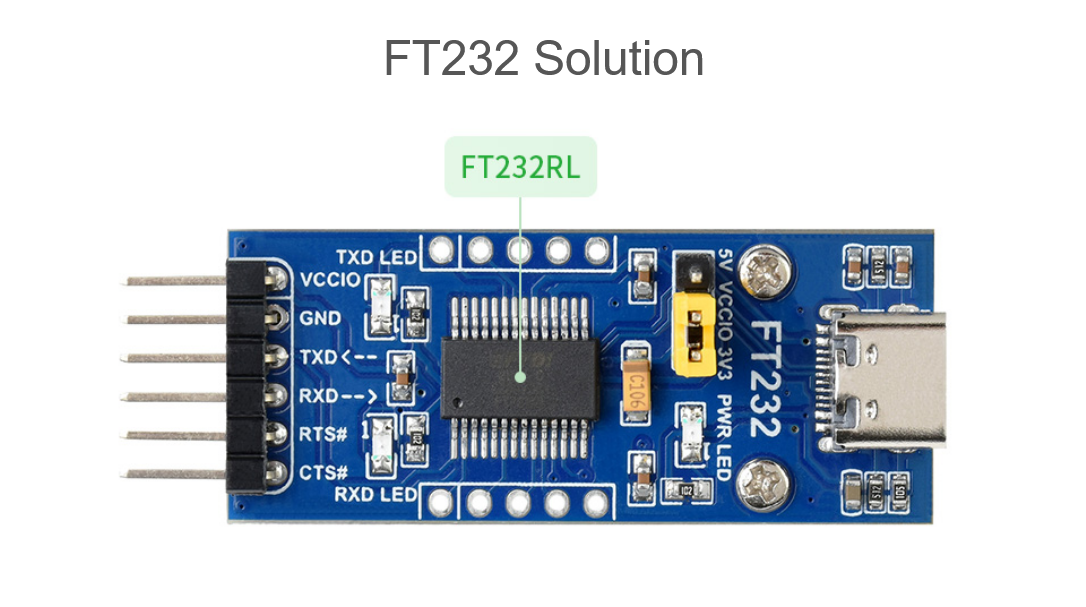

1. 採用 FT232RNL 晶片
2. 支援 Mac OS、Linux、Android、WinCE、Windows 7/8/8.1/10/11…

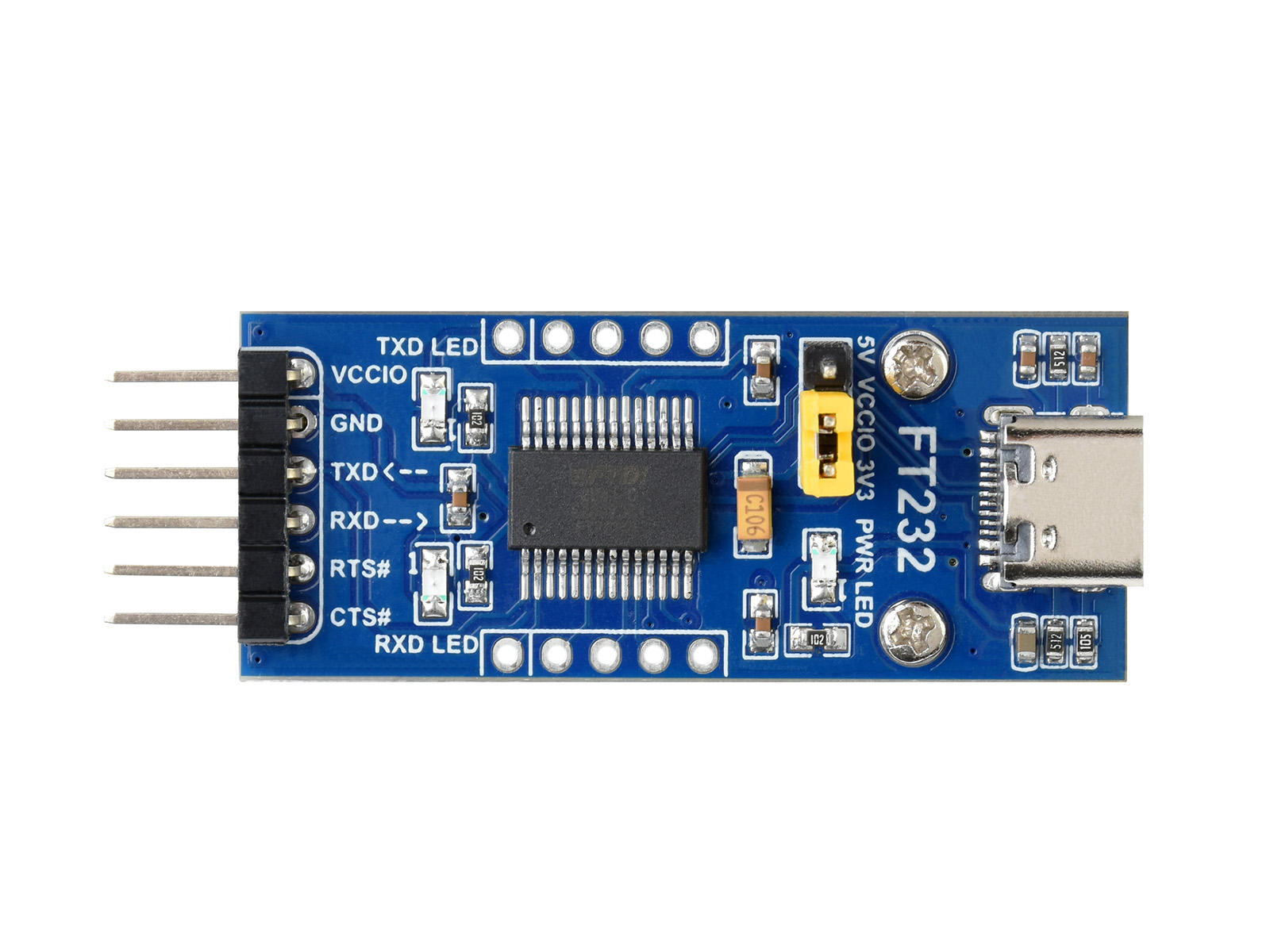

3. 支援透過跳線帽設定 VCCIO 3 種供電方式
  - VCCIO – 5V：5V 對外供電
  - VCCIO – 3.3V：3.3V 對外供電
  - 不接跳線帽：由外部供電（支援 3.3V ~ 5V）
4. 內建 3 個 LED 指示燈：TXD、RXD、PWR
5. TXD、RXD、RTS#、CTS# 均採用彎排針引出

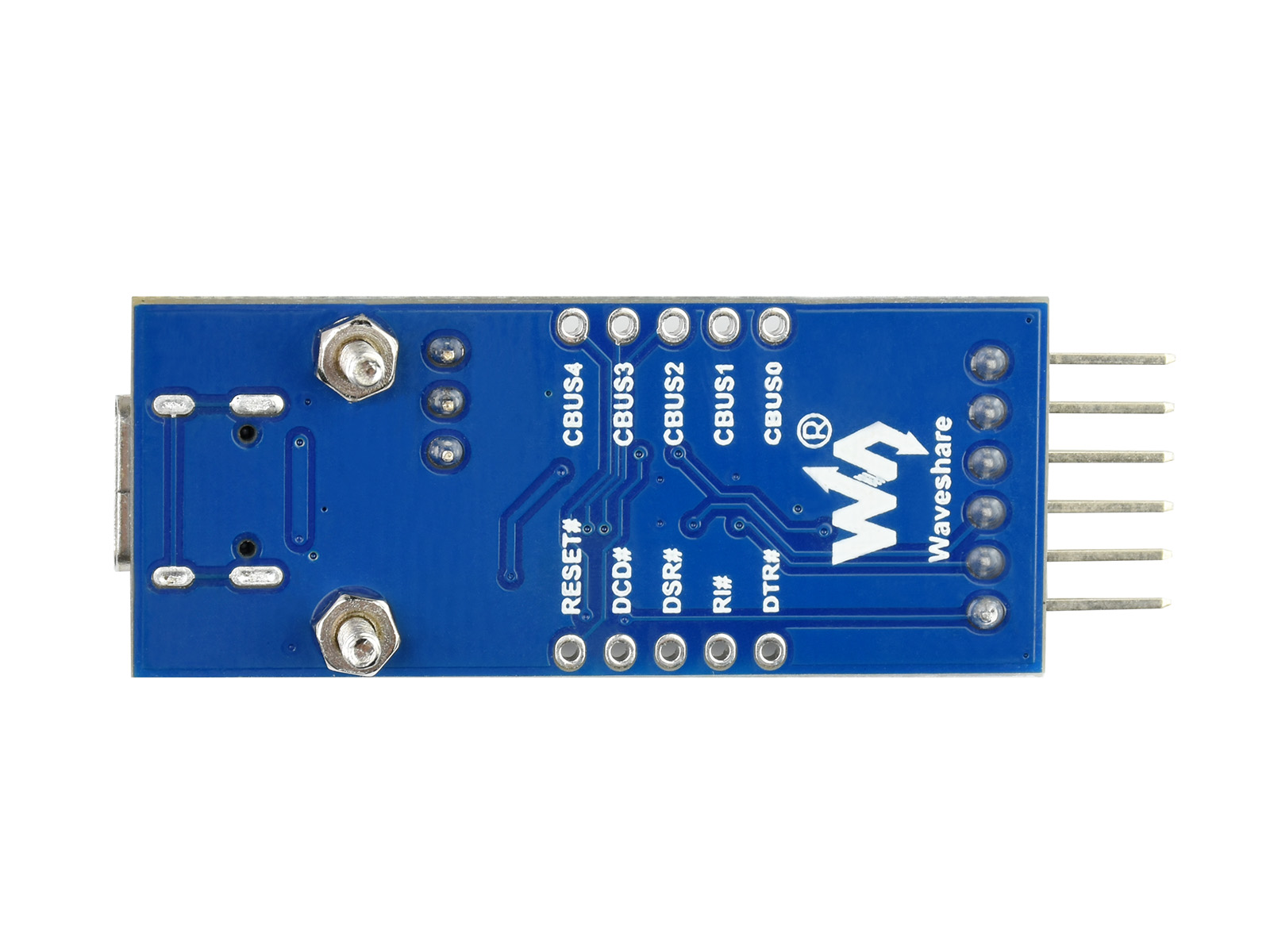

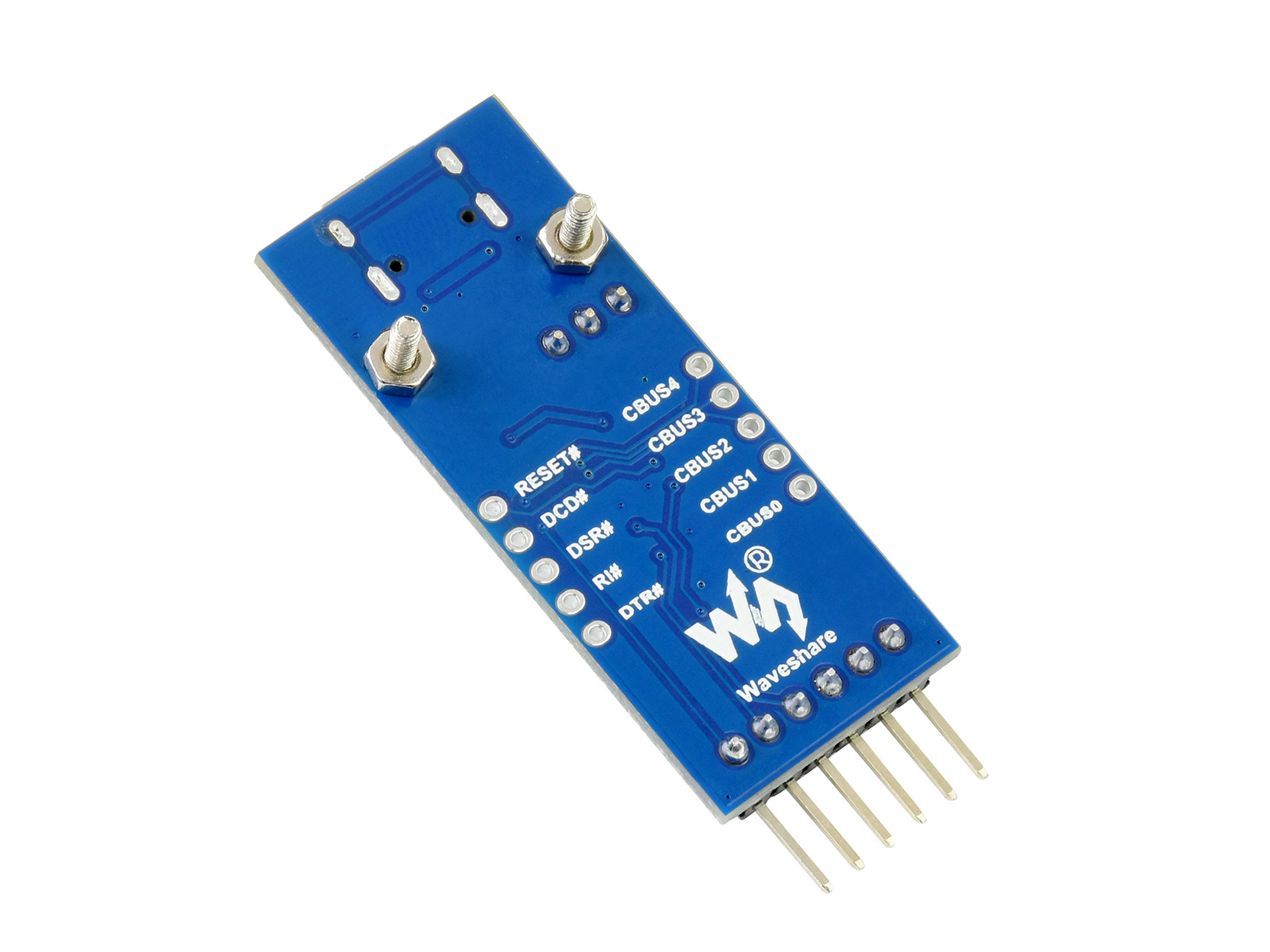

6. 其餘功能 PIN：預留焊盤（可上插或下插連接用户系統；PIN 間距支援插入萬用板）

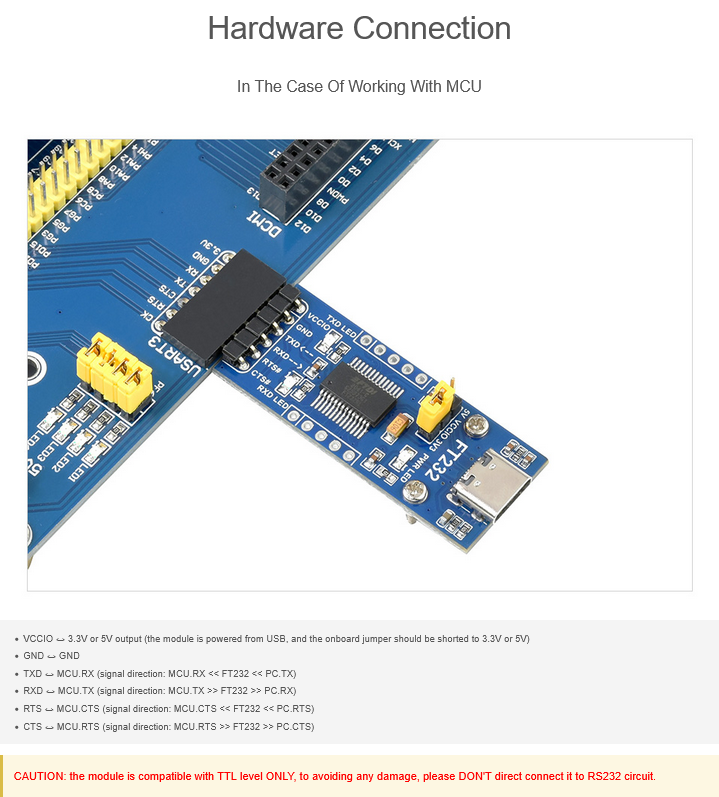

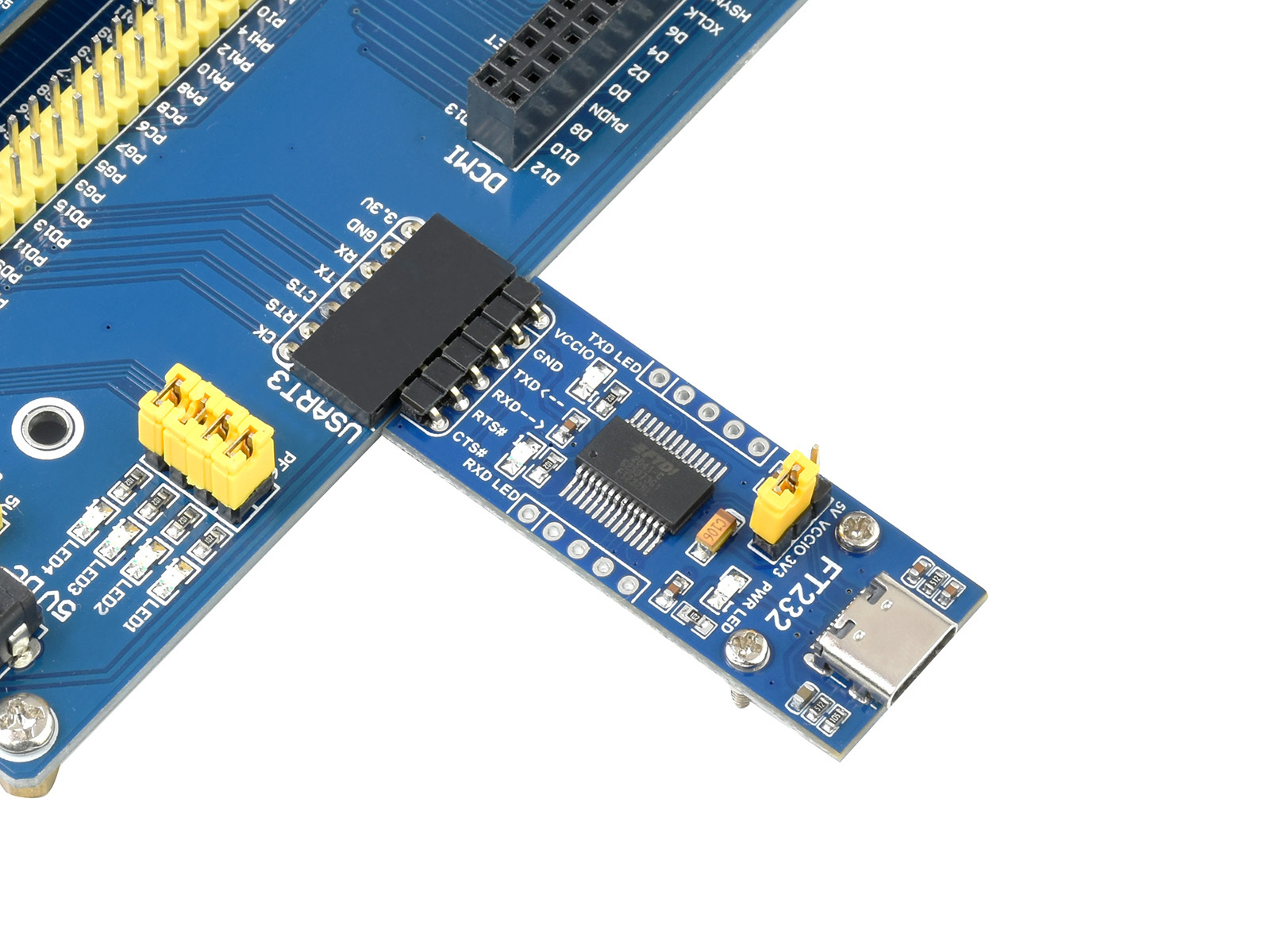

接線說明：

- VCCIO：輸出 3.3V/5V (模組由 Type C 供電，須將跳線帽跳到 3.3V/5V)
- GND：接 GND
- TXD：接 MCU.RX (訊號流向：MCU.RX << FT232 << PC.TX)
- RXD：接 MCU.TX (訊號流向：MCU.TX >> FT232 >> PC.RX)
- RTS：接 MCU.CTS (訊號流向：MCU.CTS << FT232 << PC.RTS)
- CTS：接 MCU.RTS (訊號流向：MCU.RTS >> FT232 >> PC.CTS)
- 該模組為 Type C 轉 TTL 電位，切勿直連 RS232 電位，以免燒壞模組。

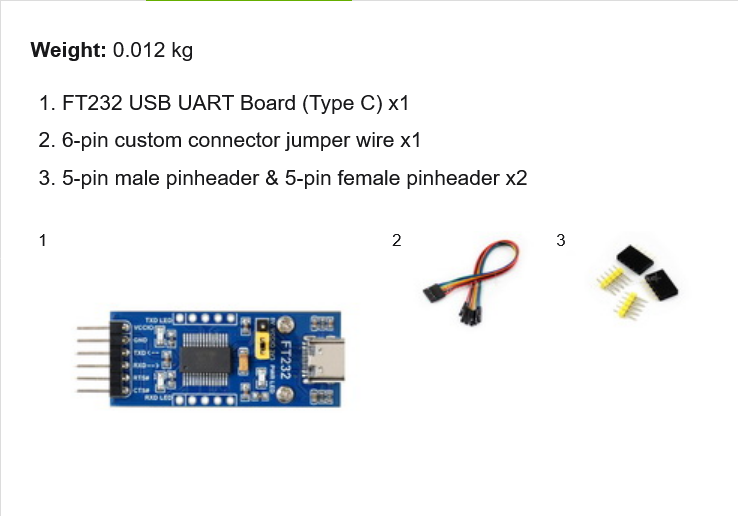

商品內容：

- FT232 USB UART Board (Type C) × 1
- 杜邦線散頭 6PIN 轉自定義 × 1
- 5PIN 排針 + 5PIN 排座 × 2

型號	USB TO TTL	USB TO TTL (B)	USB TO TTL (C)	USB TO TTL (D)
晶片	FT232	CH343G	FT232
通信速率	300bps ~ 3Mbps	50bps ~ 6Mbps	300bps ~ 3Mbps
硬件流	支援			不支援
系統相容	Win7/8/8.1/10/11、Mac、Linux、Android
USB 介面	介面型式：USB-A 型介面介面保護：自恢復保險絲、ESD 靜電保護
UART 介面	介面型式：接線端子介面型式：8PIN 防呆介面介面保護：IO 保護二級管電路		介面型式：6PIN 杜邦線散頭介面保護：IO 保護二級管電路	介面型式：4PIN 杜邦線散頭 + SH1.0 3PIN 防呆介面介面保護：IO 保護二級管電路
指示燈	PWR：電源指示燈，連接USB，檢測到電壓則亮紅燈 TXD：發送指示燈，有資料從 USB 介面發出時亮紅燈 RXD：接收指示燈，有資料從設備介面發回時亮紅燈
