USB to CAN 轉換器(STM32)

Name: USB to CAN 轉換器(STM32)
SKU: 23635
Price: 648 TWD
Availability: InStock

NT$ 648

內建TVS (瞬態電壓抑制器)，能有效抑制突波、雷擊、靜電電壓

操作簡單，通訊穩定、可靠、安全又快速

保固 3 個月

31 件庫存

USB to CAN 轉換器(STM32)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

52 件庫存

品牌: Waveshare

型號: USB-CAN-A

貨號: 23635 分類: USB 轉換器/集線器, 依通訊協定分類標籤: USB, CAN, STM32

描述

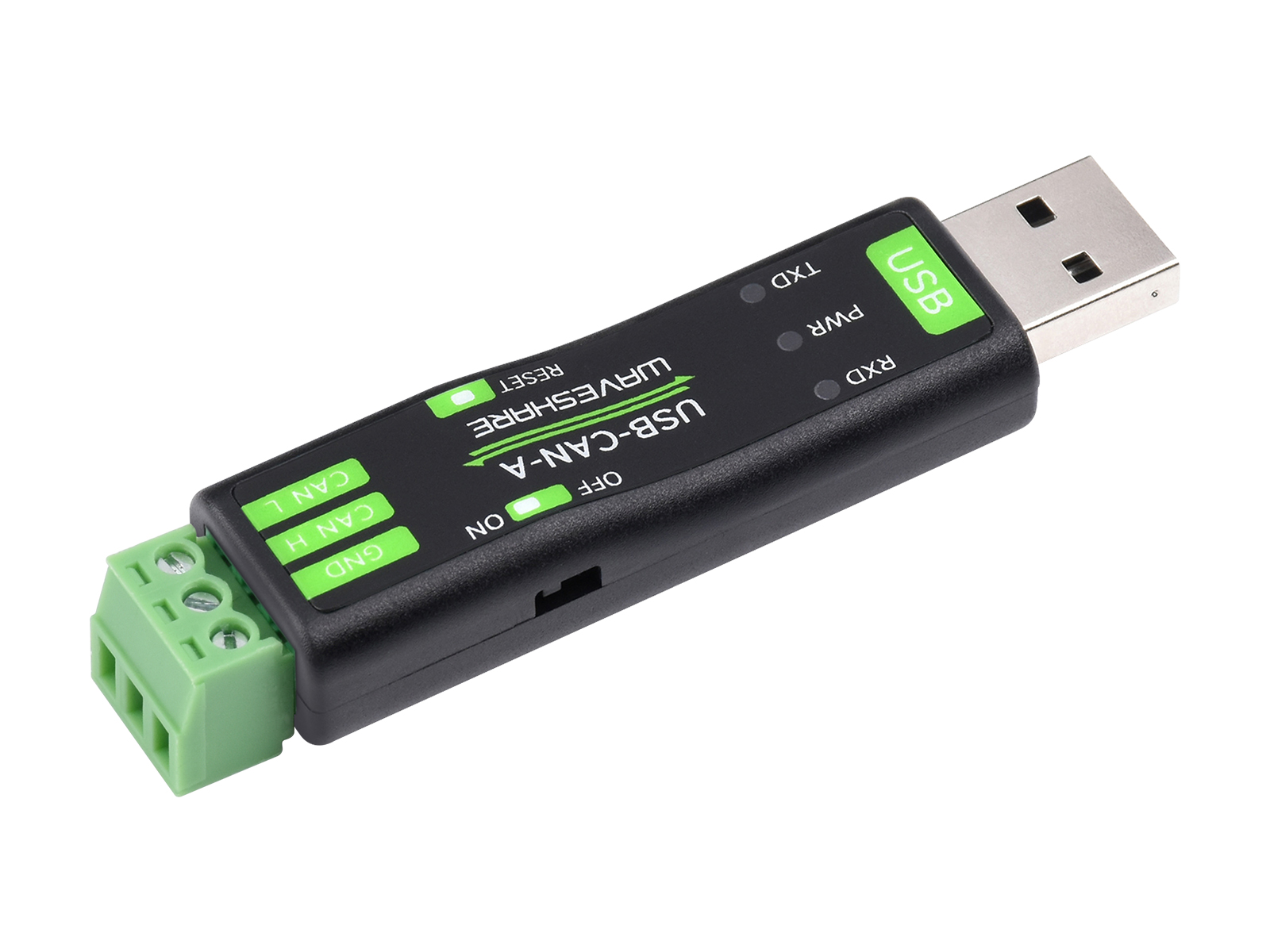

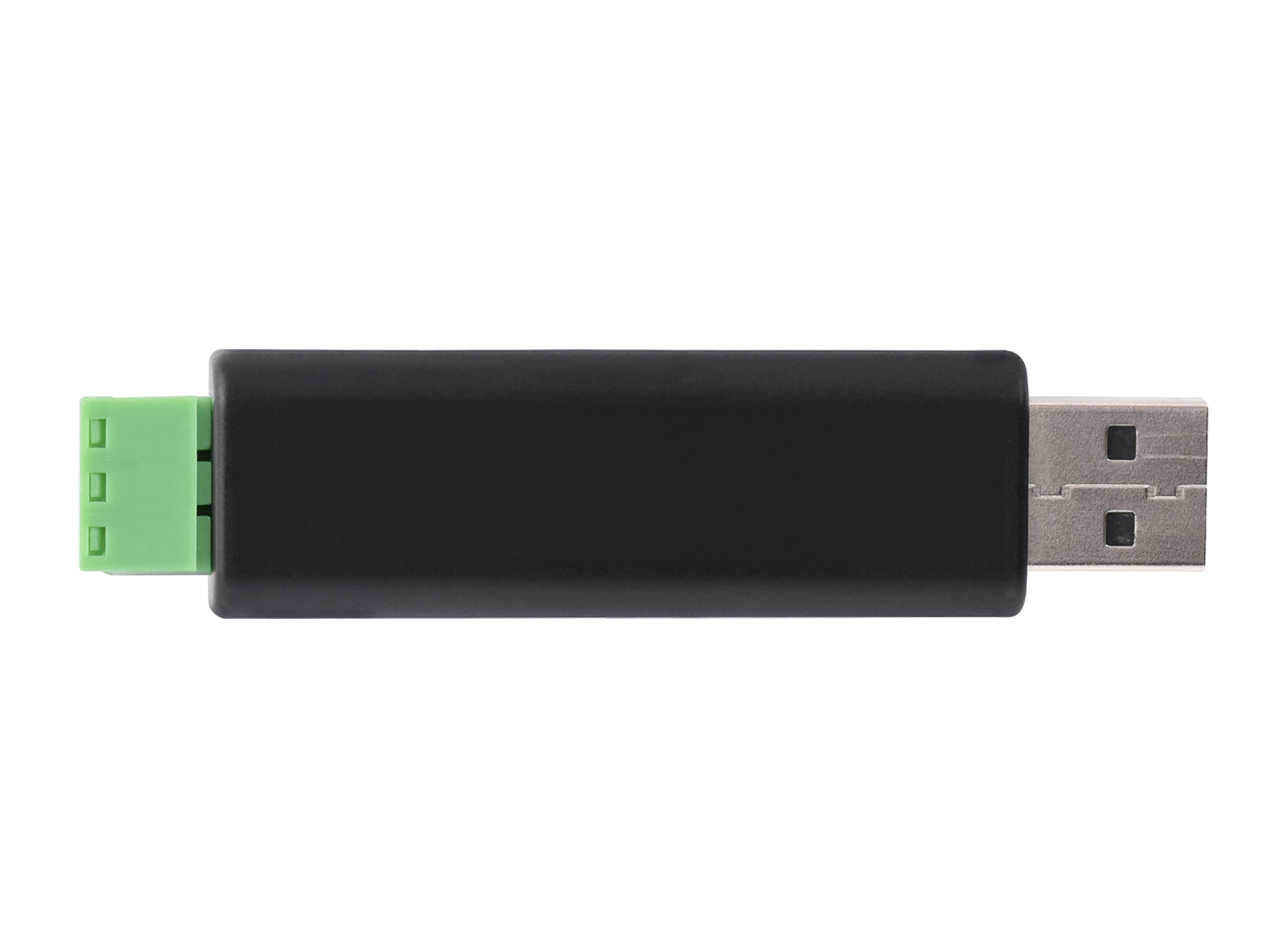

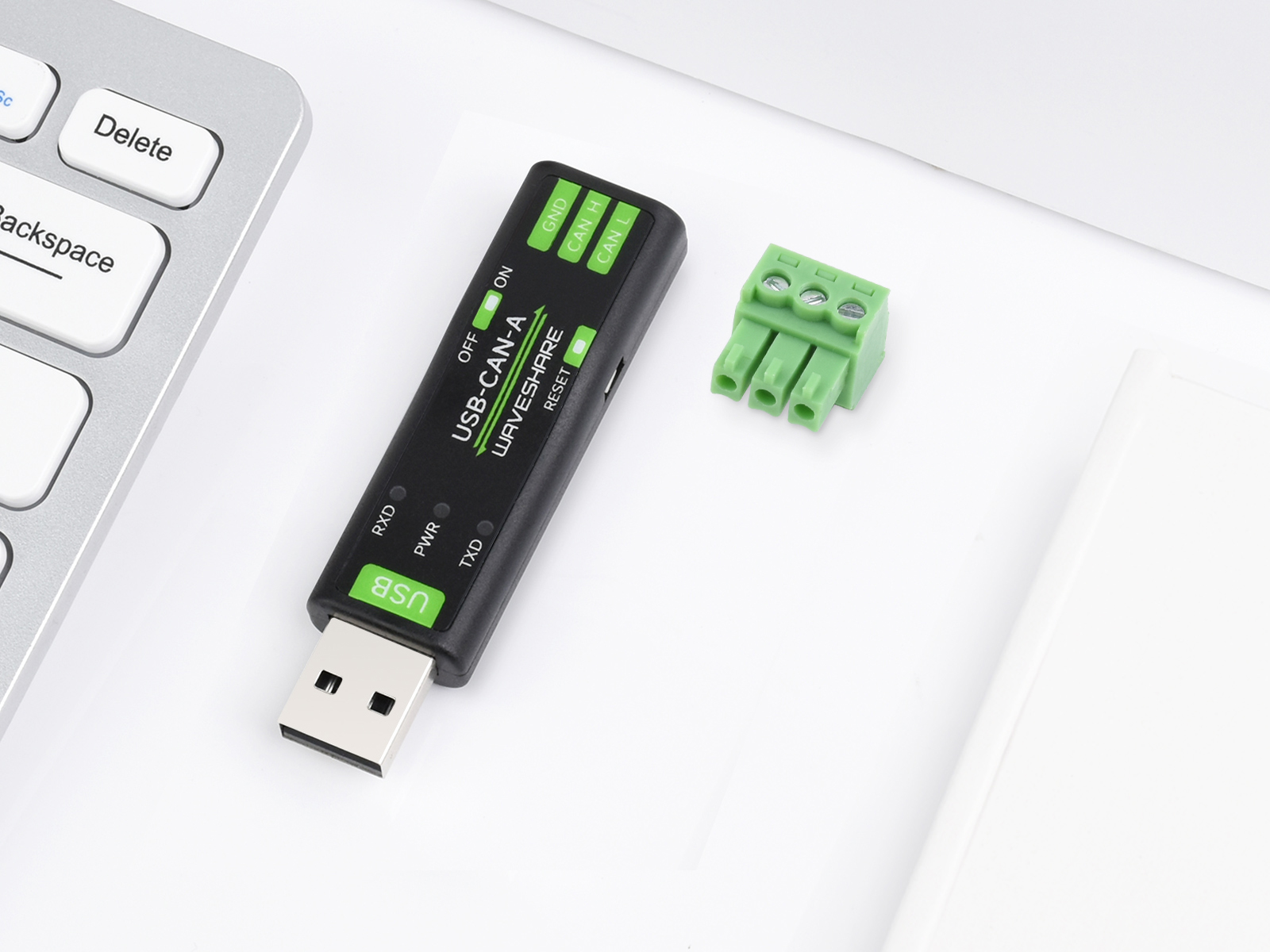

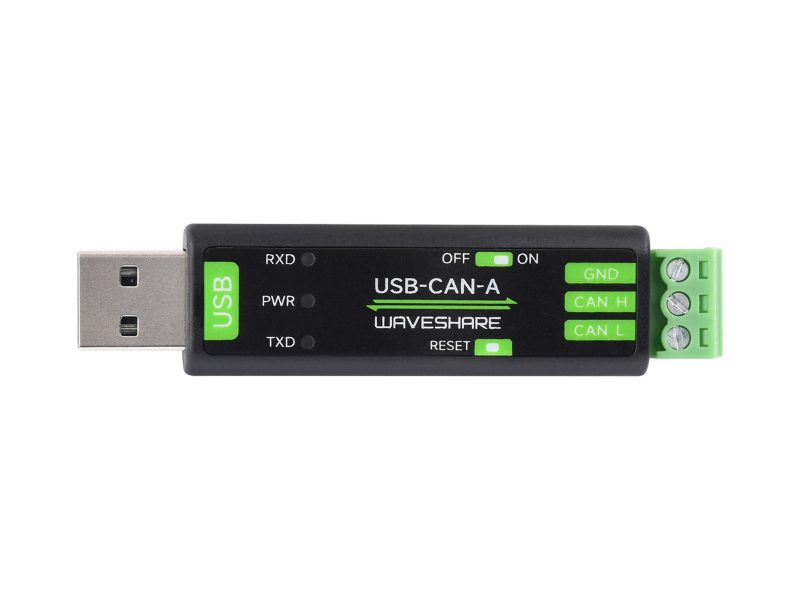

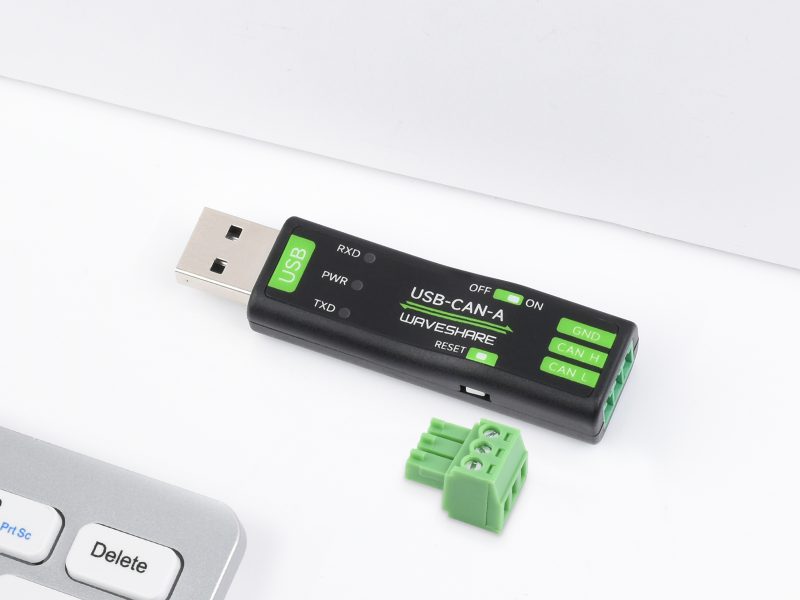

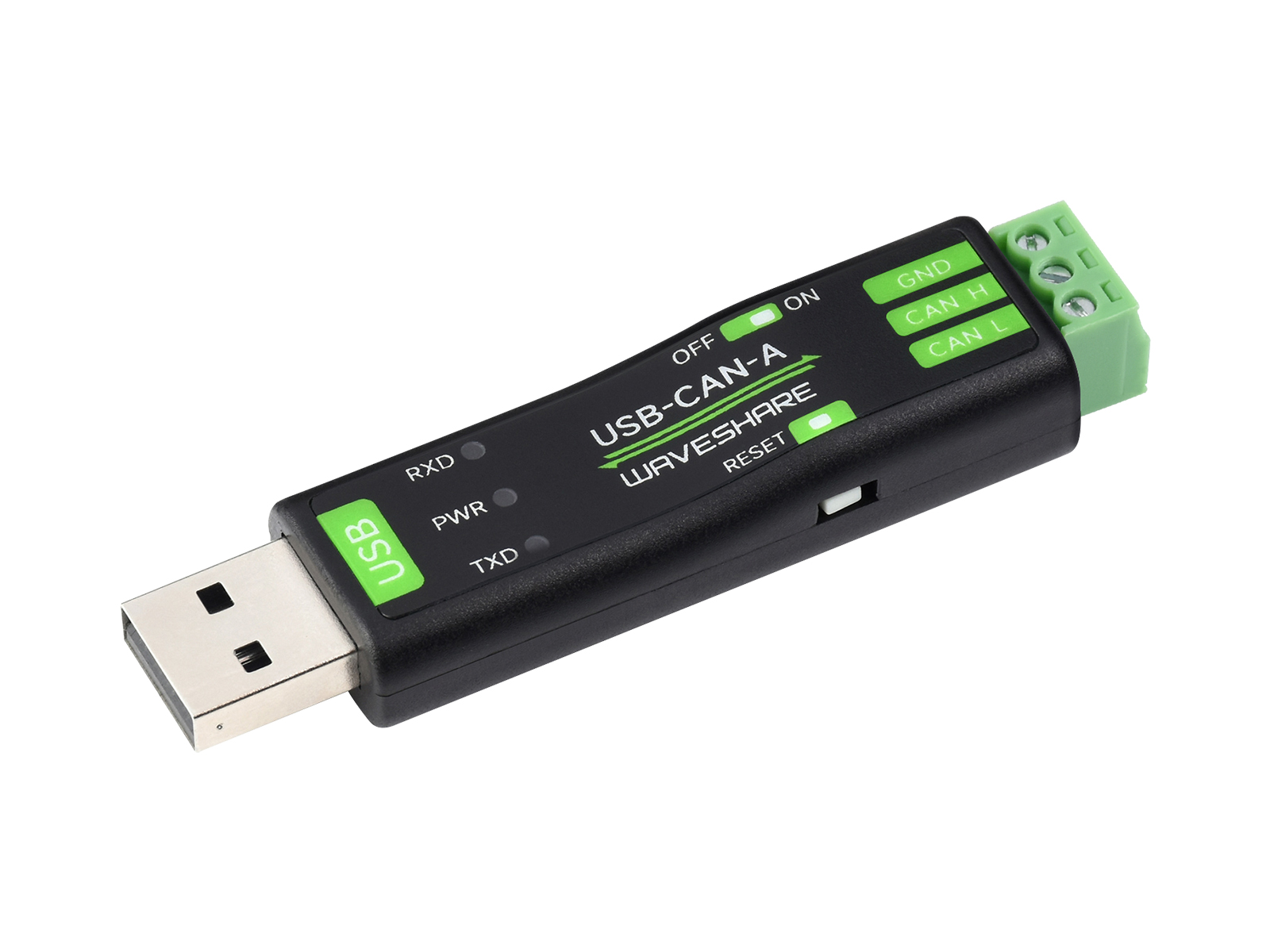

USB to CAN 轉換器(STM32)

商品特點：

1. 支援 CAN2.0A（標準幀）和 CAN2.0B（擴展幀）
2. 支援 CAN 通訊波特率範圍：5kbps~1Mbps，可自定義 CAN 波特率
3. 支援四種工作模式：正常模式、環回模式、靜默模式、靜默環回模式
4. 支援多種 CAN 資料發送方式：單幀發送、多幀發送、手動發送、定時發送和循環發送
5. 支援多種 CAN 資料接收方式：可配置只接收指定 ID 的資料，也可指定 ID 自動應答配置好的資料
6. 支援收發 CAN 資料保存為 TXT 或 EXCEL 文本
7. 支援 CAN 總線檢測，方便查看 CAN 總線狀態
8. CAN 收發資料顯示都附時間標識，可順序顯示，也可刷新顯示
9. 支援設置 USB 虛擬 COM 埠的通訊波特率 (9600 ~ 2000000bps)，預設為 2000000bps
10. 支援透過配置軟體或序列指令設定工作參數，可斷電保存
11. 採用 STM32 進口晶片方案，通訊穩定可靠
12. 內建 TVS(瞬態電壓抑制管)，有效抑制電路的突波電壓和瞬態尖峰電壓
13. 提供 Windows 版本的中英文上位機軟體，使用方便
14. 支援二次開發，只需處理收發命令即可
15. 可透過 USB 收集 CAN 總線的資料到計算機上，實現 CAN 總線網路的收發控制、資料分析、收集和監控
16. 支援 Windows XP/7/8/10/11、以及樹莓派 Raspberry Pi OS 和 Jetson Nano Ubuntu 等 Linux 系統

商品內容：

- USB-CAN-A × 1
- USB-A to USB-A(公對母, 1.5M) × 1
- 螺絲起子 × 1
