特價

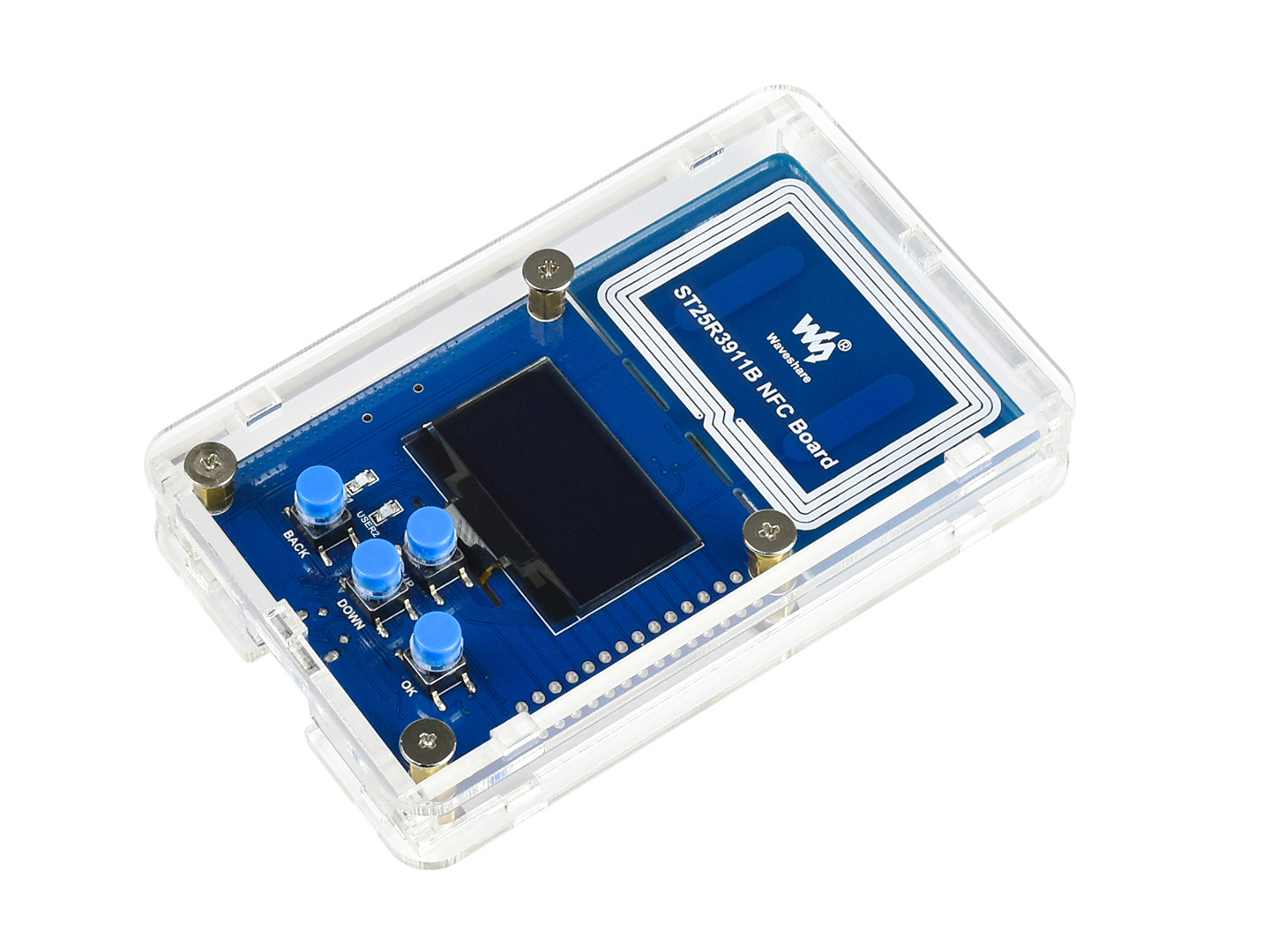

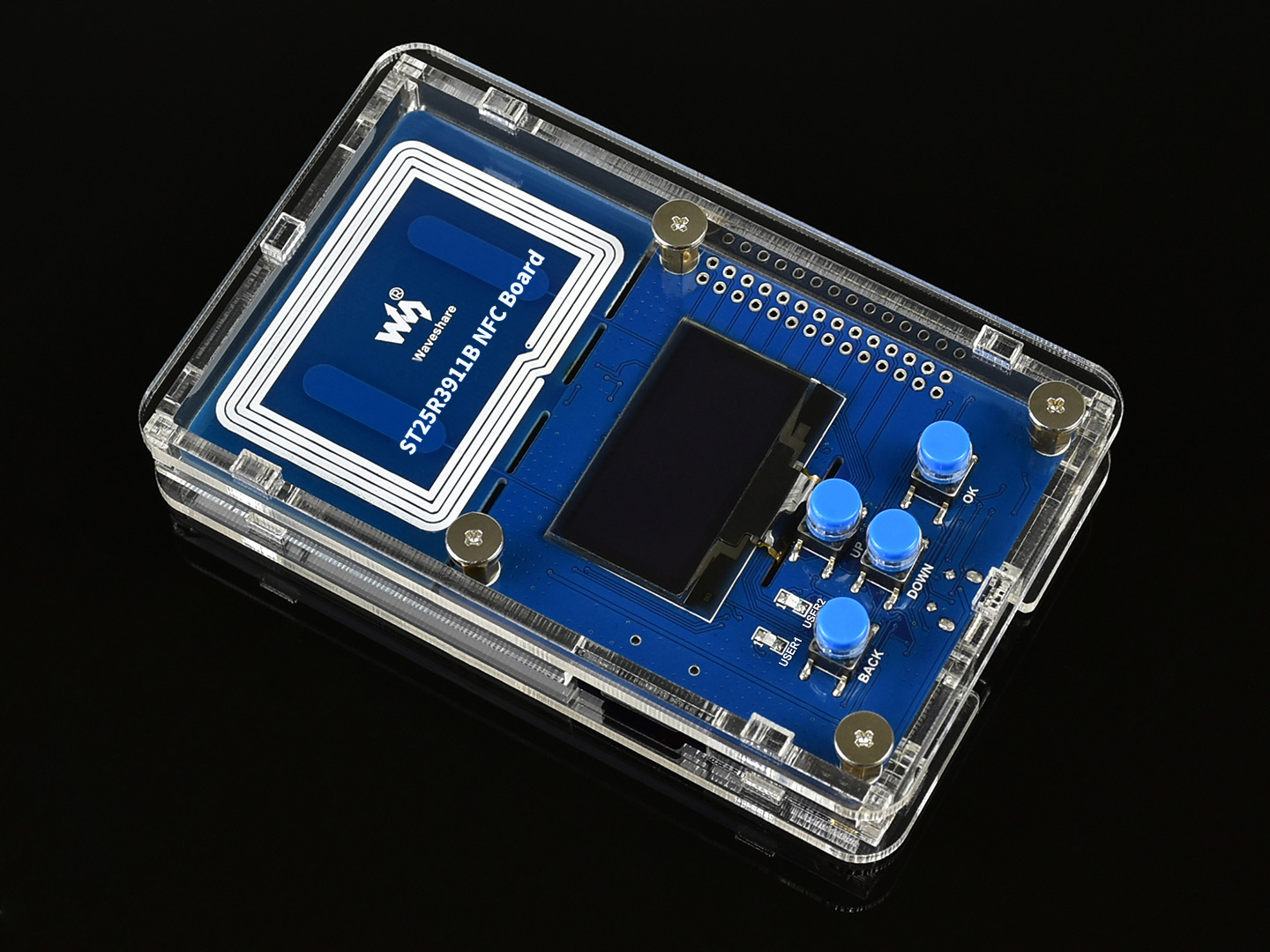

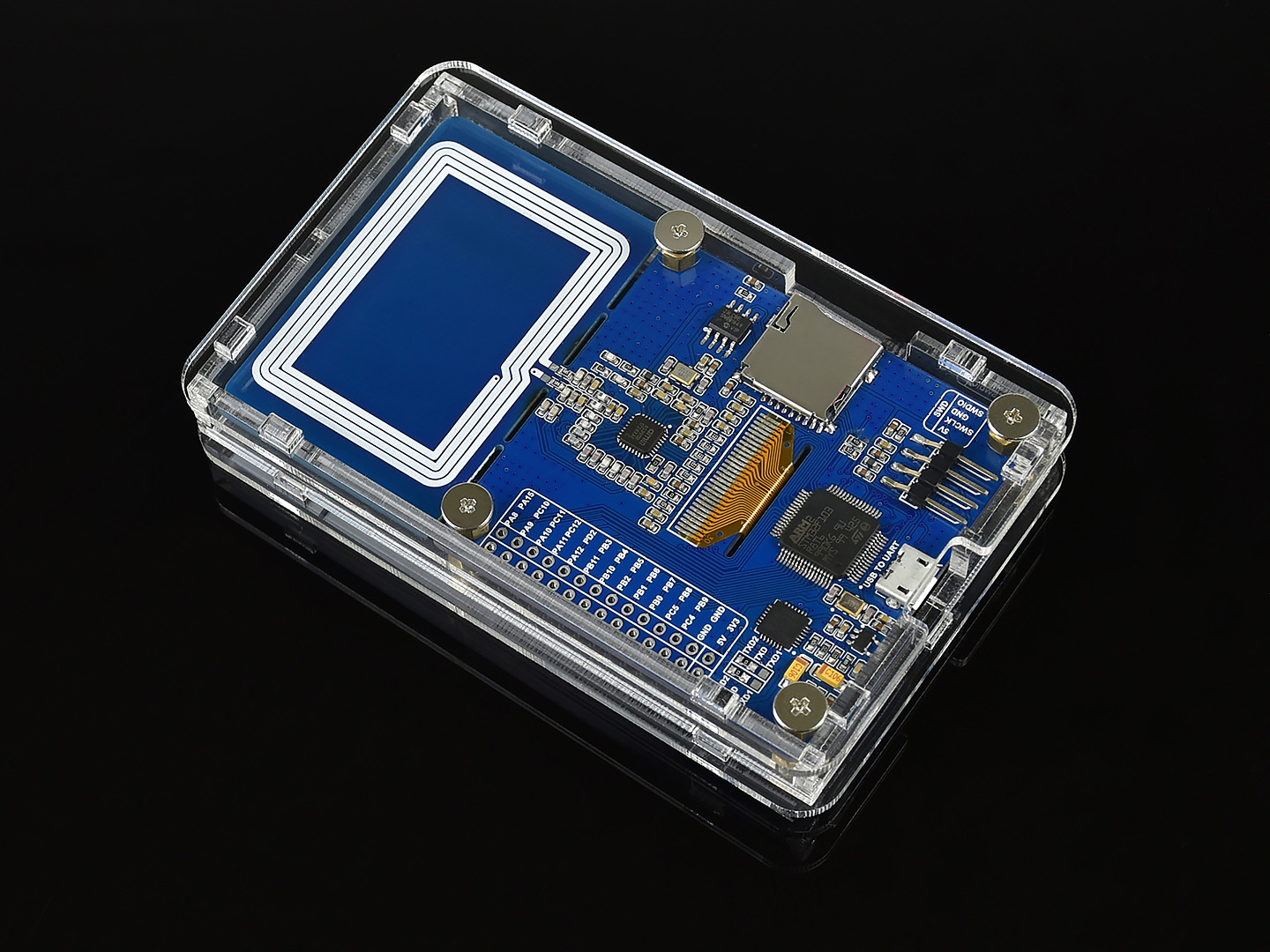

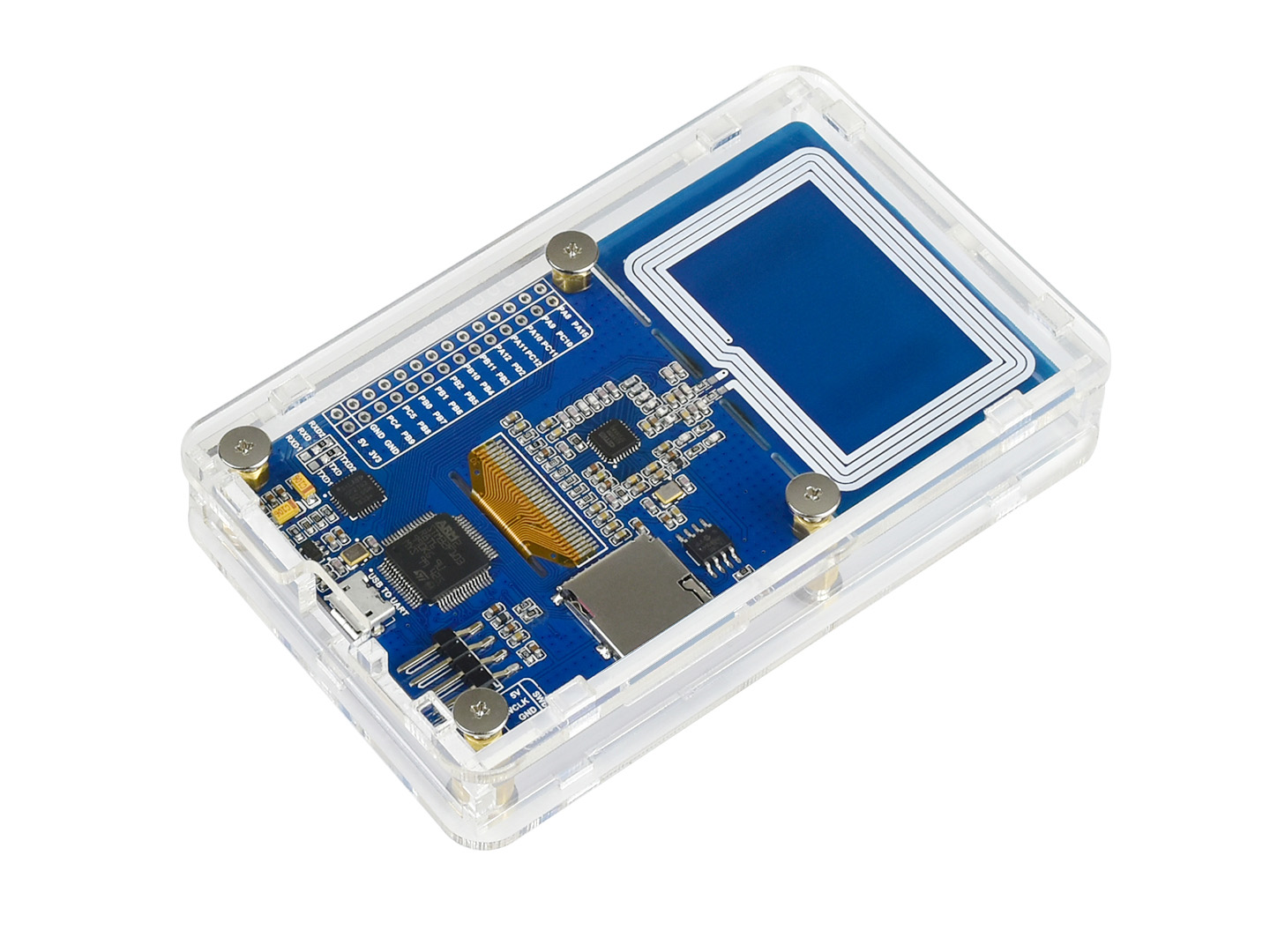

ST25R3911B NFC 模組

NT$ 788 (含稅)



本商品內建STM32F103R控制器、OLED、按鍵及常用連接埠,支援多種NFC協議,輸出功率達1.4W,具低功率電容喚醒功能,適合應用於門禁、票務、工業、醫療及消費等場合。

售價含稅,隨貨附發票

9 件庫存

描述

Print Friendly, PDF & Email

ST25R3911B NFC 模組

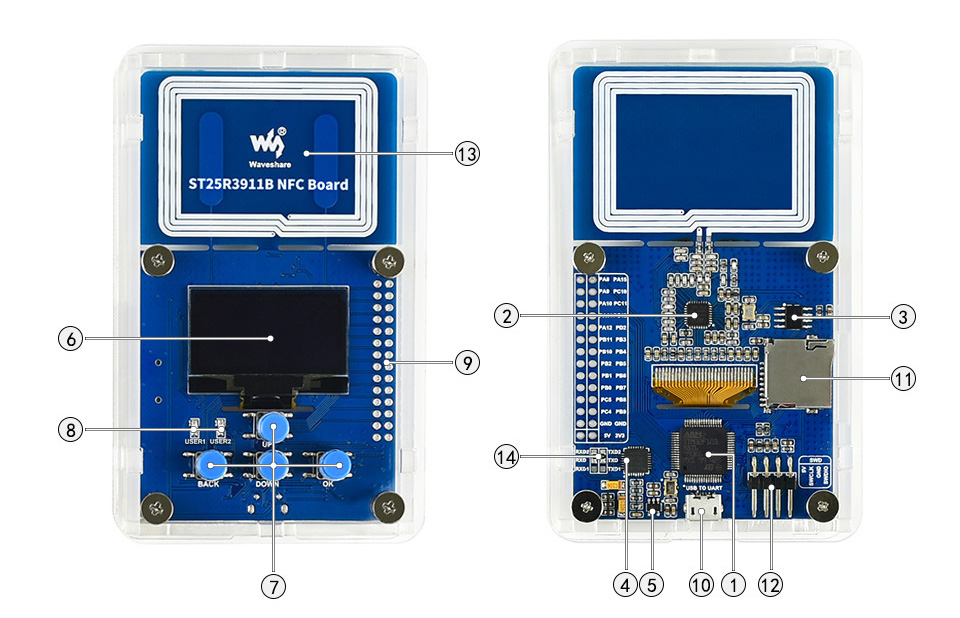

商品特色:

    • 支援ISO18092、ISO14443A、ISO14443B 、ISO15693、FeliCa™等協定
    • 採用差分天線設計,輸出功率達1.4W,感應距離更遠
    • 內建低功率電容感測器,支援感測和電容式喚醒,無須開啟讀卡器磁場,即可感應卡片是否存在
    • 內建STM32F103RBT6控制器,可直接進行學習評估或連接開發板
    • 內建1.3吋OLED螢幕
    • 內建SRAM儲存晶片
    • 內建micro SD槽,可連接micro SD卡傳輸資料
    • 內建4個按鍵及2個指示燈,可用來調整測試
    • 內建下載連接埠、序列埠調試連接埠,另導出未使用IO介面,可連接其他設備

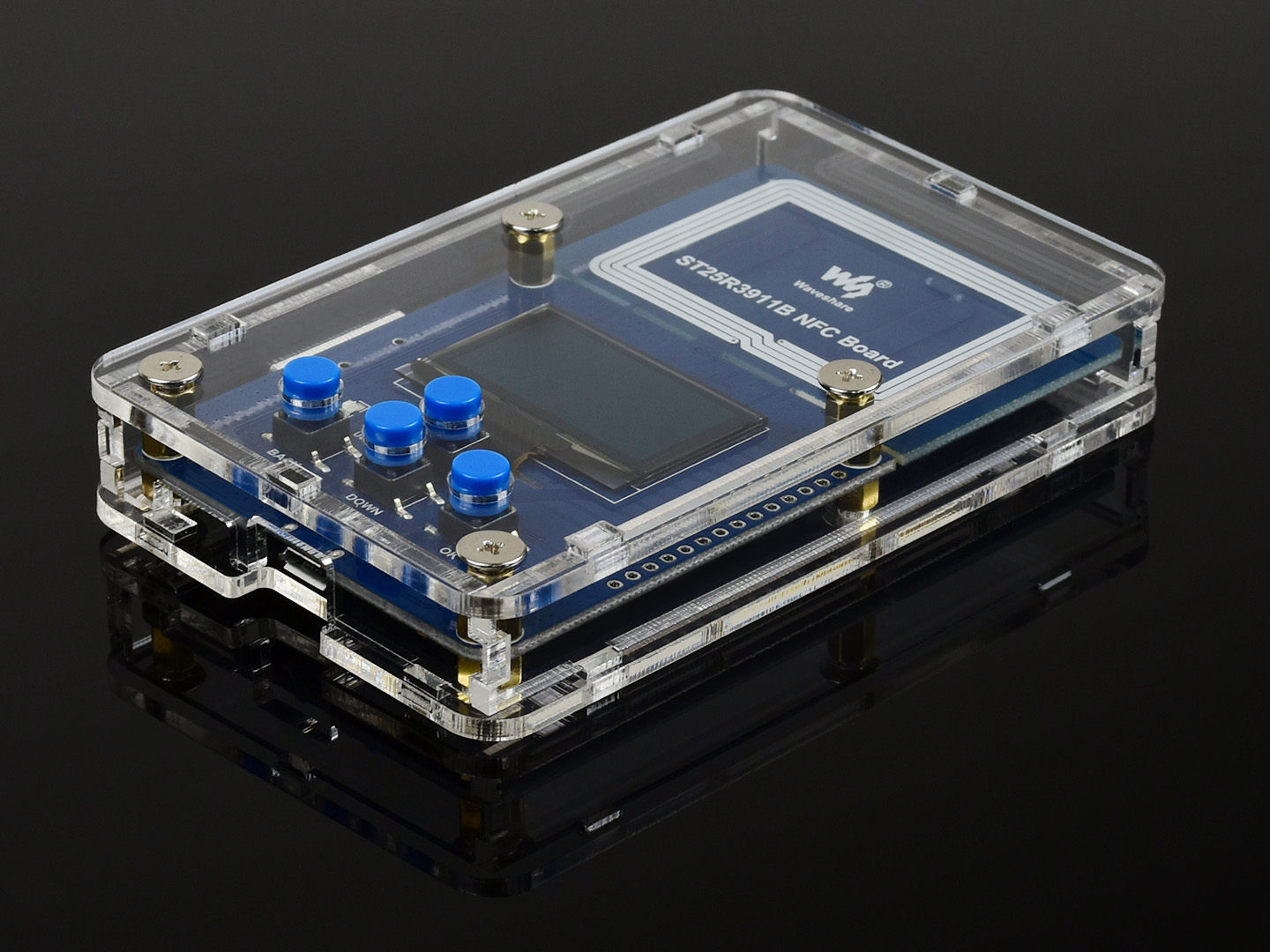

    • 專用壓克力外殼保護,美觀又防塵
    • 線上提供完整相關應用資料及範例程式

商品規格:

    • 控制器:STM32F103RBT6
      • CPU:ARM® 32-bit Cortex™-M3
      • 工作頻率:72MHz
      • 工作電壓:2.0V-3.6V
      • 封  裝:LQFP64
      • 儲存:128kB Flash,20kB SRAM
      • 通信介面:2 x SPI,3 x USART,2 x I2C,1 x CAN,1 x USB
      • 數位轉換:2 x AD(12位元, 16通道)
    • NFC晶片:ST25R3911B
    • 工作頻率:13.56MHz
    • 輸出功率:1.4W (max)
    • 通訊介面:SPI
    • 支援協定:
      • ISO18092 (NFCIP-1) 主動P2P
      • ISO14443A、ISO14443B和FeliCa™
      • ISO15693
      • 其他標準和自定義協定 (如MIFARE™ Classic)
    • 供電電壓:5V
    • 工作電壓:3.3V

商品內容:

    1. ST25R3911B NFC Board × 1

商品評價

目前沒有評價。

搶先評價 “ST25R3911B NFC 模組”
Print Friendly, PDF & Email
型號 顯示顏色 解析度 顯示尺寸(mm) 外形尺寸(mm) 刷新時間 手機App 外殼
1.54inch NFC-Powered e-Paper (BW) 黑、白、紅 200 × 200 27.00 × 27.00 47.84 × 41.28 8s
2.13inch NFC-Powered e-Paper 黑、白 250 × 122 23.70 × 48.55 65.35 × 40.05 2s
2.7inch NFC-Powered e-Paper Module 黑、白 264 × 176 57.29 × 38.19 84.5 × 47.50 6s ×
2.9inch NFC-Powered e-Paper 黑、白 296 × 128 66.89 × 29.05 87.5 × 47.7 2s
4.2inch NFC-Powered e-Paper 黑、白 400 × 300 84.80 × 63.60 105.0 × 94.1 4s
Print Friendly, PDF & Email

微雪電子各型電子紙(e-Paper)比較表

型號 顏色 灰度 解析度 顯示尺寸(mm) 外型尺寸(mm) 刷新時間(s) 局部刷新 Pi介面 控制介面
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 × SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 × SPI
1.54inch e-Paper Module (B) 紅、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 8 × × SPI
1.54inch e-Paper Module (C) 黄、黑、白 2 152×152 27.51 × 27.51 48.0 × 33.0 27 × × SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.71 65.0 × 30.2 2 SPI
2.13inch e-Paper HAT (B) 紅、黑、白 2 212×104 48.55 × 23.71 65.0 × 30.2 15 × SPI
2.13inch e-Paper HAT (C) 黄、黑、白 2 212×104 48.55 × 23.71 65.0 × 30.2 15 × SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 2 SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 × SPI
2.7inch e-Paper HAT (B) 紅、黑、白 2 264×176 57.29 × 38.19 85.0 × 56.0 15 × SPI
2.9inch e-Paper Module 黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 2 × SPI
2.9inch e-Paper Module (B) 紅、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 × × SPI
2.9inch e-Paper Module (C) 黄、黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 4 × × SPI
4.2inch e-Paper Module (B) 紅、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × SPI
4.2inch e-Paper Module (C) 黄、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 × × UART
5.83inch e-Paper HAT (B) 紅、黑、白 2 600×448 118.8 × 88.26 125.4 × 99.5 14 × SPI
5.83inch e-Paper HAT (C) 黄、黑、白 2 600×448 118.8 × 88.26 125.4 × 99.5 26 × SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 USB/SPI/
I80
7.5inch e-Paper HAT 黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 5 × SPI
7.5inch HD e-Paper HAT 黑、白 2 880×528 163.24 × 97.94 170.2 × 111.2 5 × SPI
7.5inch HD e-Paper HAT (B) 紅、黑、白 2 880×528 163.24 × 97.94 170.2 × 111.2 21 × SPI
7.5inch e-Paper HAT (C) 黄、黑、白 2 640×384 163.2 × 97.92 170.2 × 111.2 16 × SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 USB/SPI/
I80
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.7 × 165.8 <1 USB/SPI/
I80
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 × SPI
12.48inch e-paper Module (B) 紅、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <16 × SPI
