Arduino 電子紙(ePaper/eInk)驅動板

Name: Arduino 電子紙(ePaper/eInk)驅動板
SKU: MYW-15082
Price: 468 TWD
Availability: InStock

NT$ 468 (含稅)

You Save: NT$ 70 (13%)

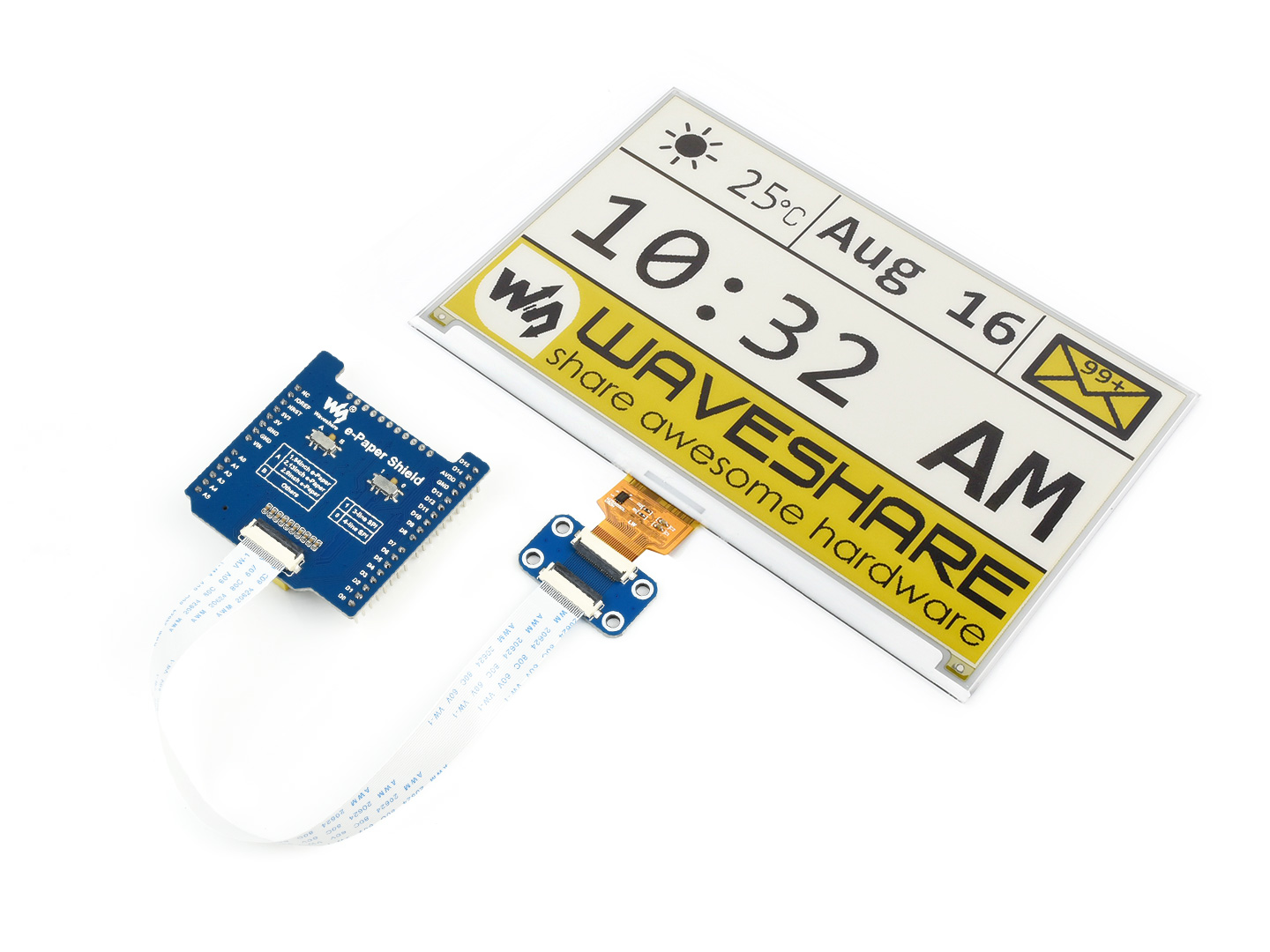

本件是針對 Arduino 以及 NUCLEO 開發的電子紙驅動擴充板，可以驅動微雪電子推出的多款 SPI 介面電子紙裸屏

售價含稅，隨貨附發票

保固 3 個月

2 件庫存

貨號: MYW-15082 分類: － SPI, －一般電子紙, －－驅動模組, 7. 電子紙(ePaper/eInk), Z. *** 依通訊協定分類 *** 標籤: Arduino, driver, eink, epaper, spi, 電子紙

描述

Arduino 電子紙(ePaper/eInk)驅動板

商品特色：

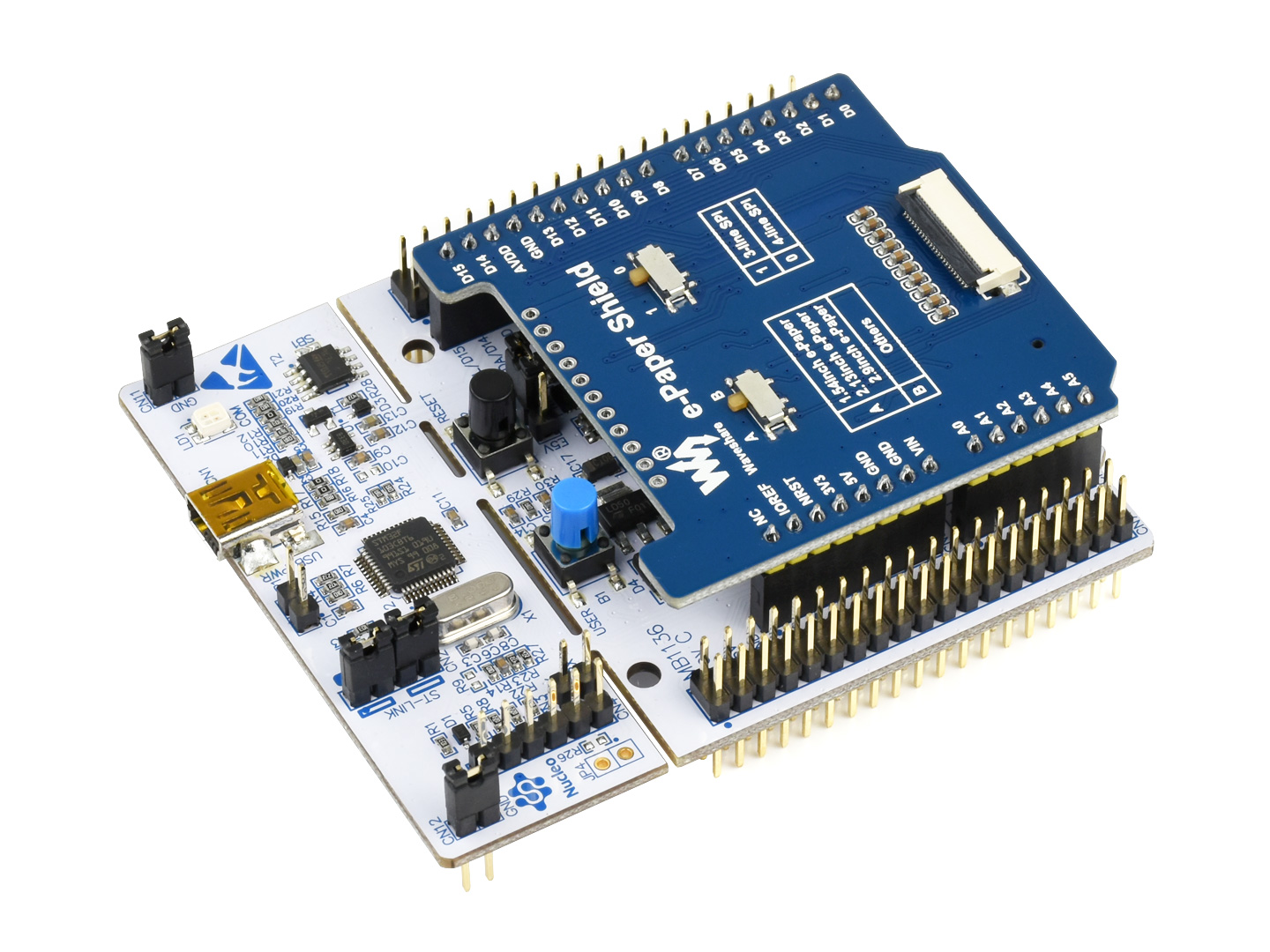

- 針對 Arduino 標準介面設計，相容 UNO、Leonardo、NUCLEO、XNUCLEO 等開發板
- 內建電位轉換晶片，可相容 3.3V 和 5V 單板介面
- 內建外置 RAM 儲存晶片，再也不怕内部 RAM 不够用了
- 內建 Micro SD 插槽，可外接 TF 卡儲存待顯示圖片
- 預留控制介面，方便連接其他主控板
- 提供完善配套資料手册(Arduino/STM32 等範例程式)

商品規格：

- 工作電壓： 3.3V/5V

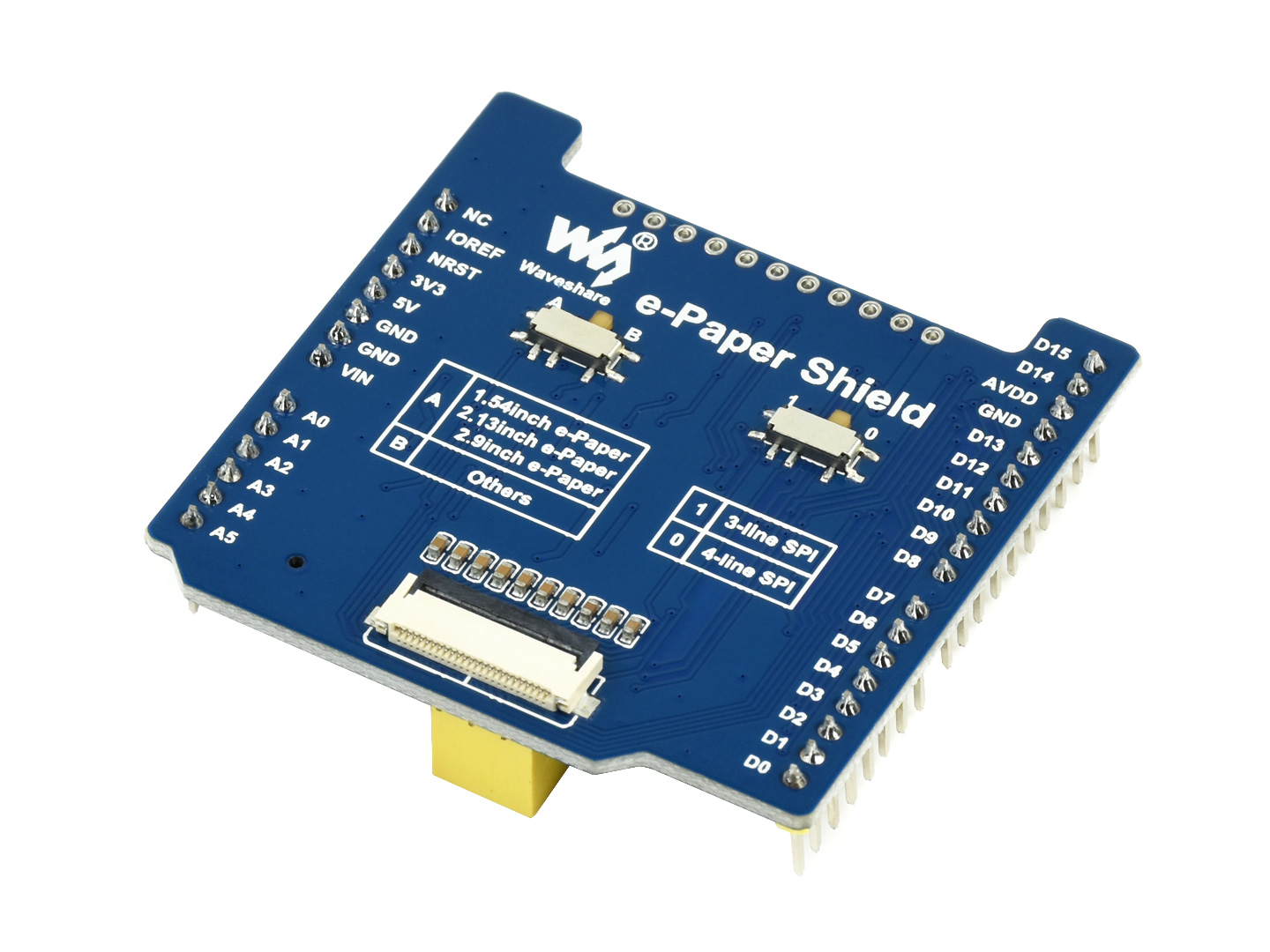

- 通訊埠： 3-wire SPI、4-wire SPI (預設)
- RAM 内存容量： 1M-bit / 128K-byte

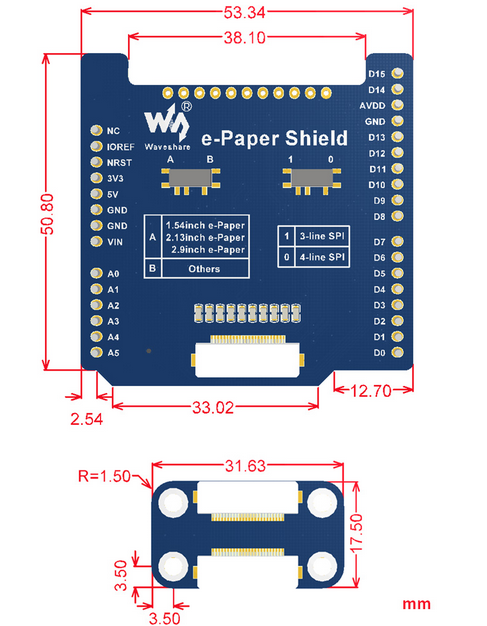

- 商品尺寸：53.34 mm × 53.34 mm

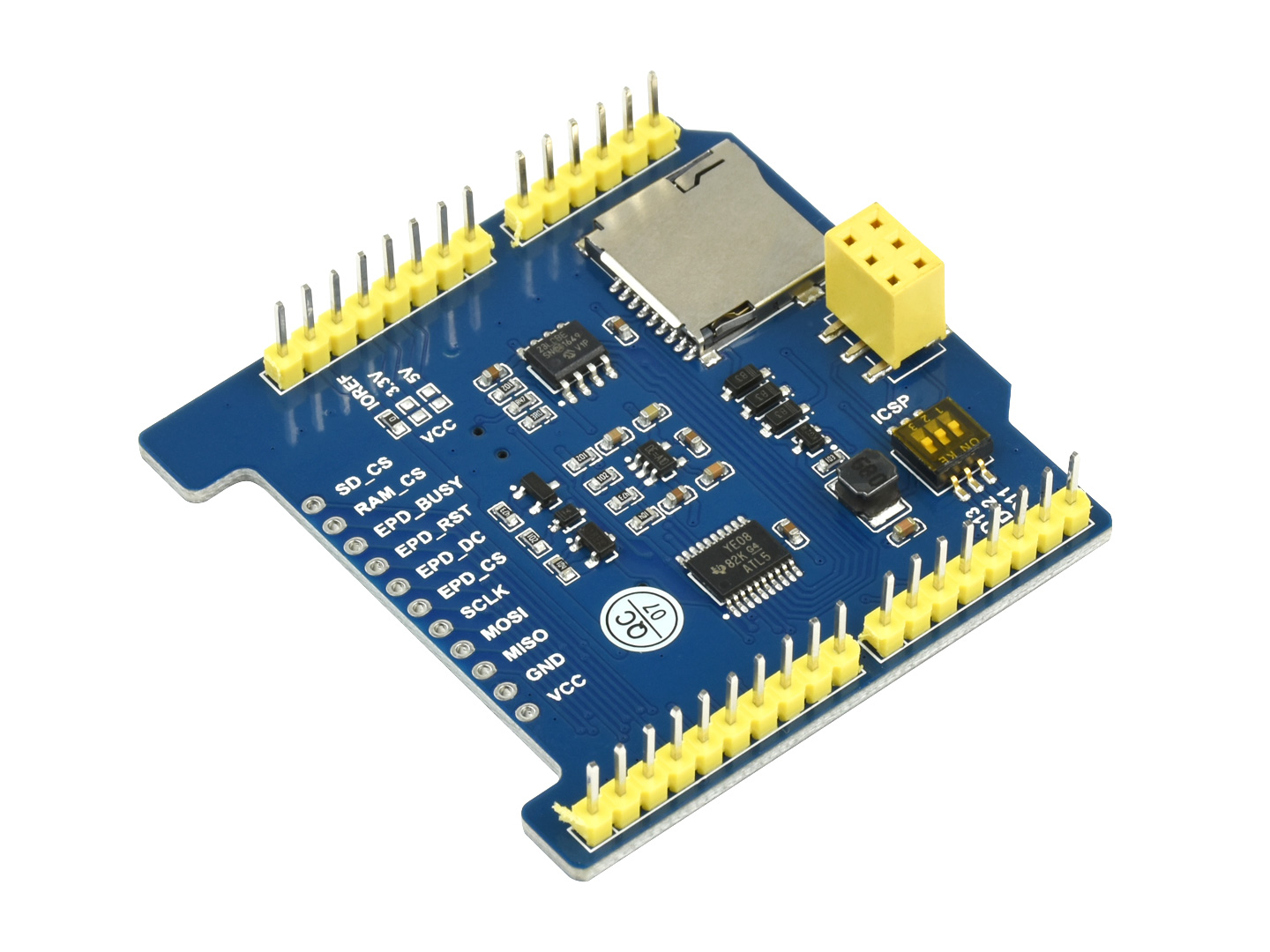

腳位定義：Arduino / NUCLEO 介面：說明

- VCC： 5V：電源正
- GND： GND：電源負
- SCK： SCK： SPI 時鐘輸入
- MOSI： MOSI： SPI 資料輸入
- MISO： MISO： SPI 資料輸出
- EPD_CS： D10： e-Paper 片選訊號
- EPD_DC： D9： e-Paper 資料/命令控制
- EPD_RST： D8： e-Paper 重置
- EPD_BUSY： D7： e-Paper 忙碌狀態
- SD_CS： D6： SD 卡片選
- SPIRAM_CS： D5： SPI RAM 片選

相關資料/使用說明：(點我)

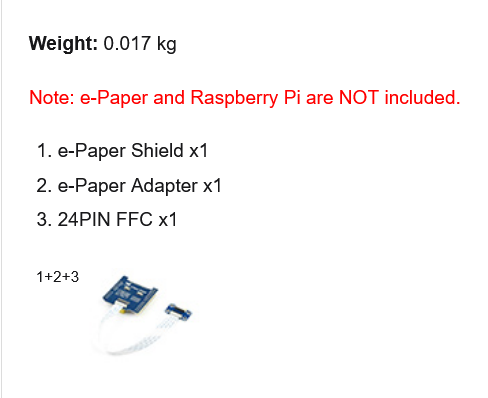

商品內容：

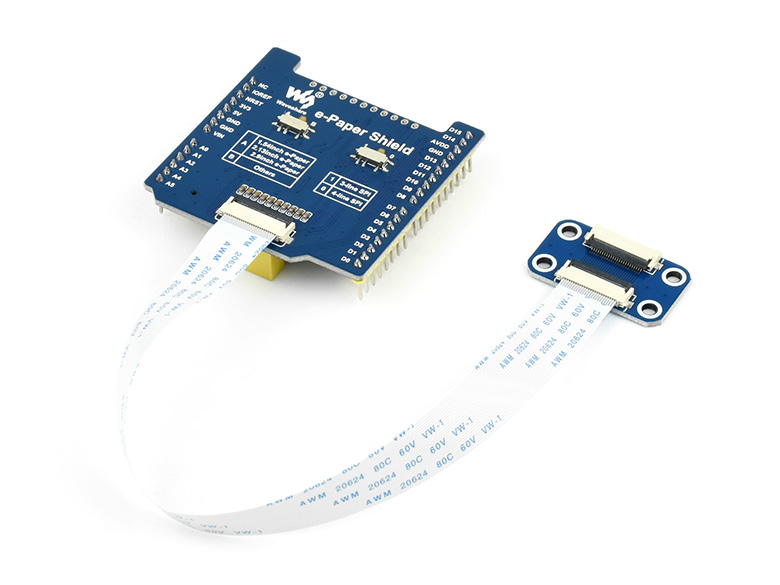

1. e-Paper Shield × 1
2. e-Paper Adapter × 1
3. 24PIN FFC 線 × 1
