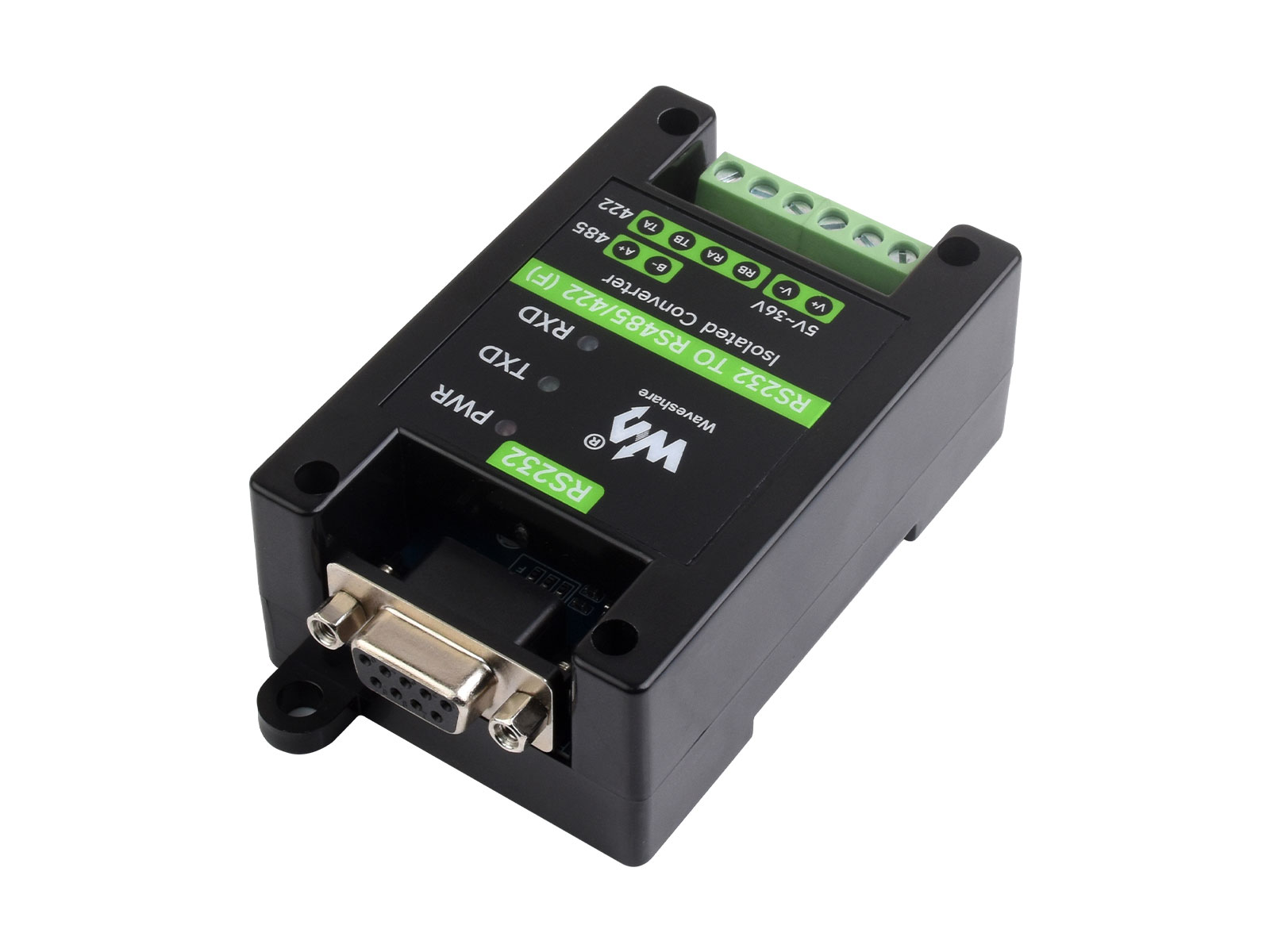

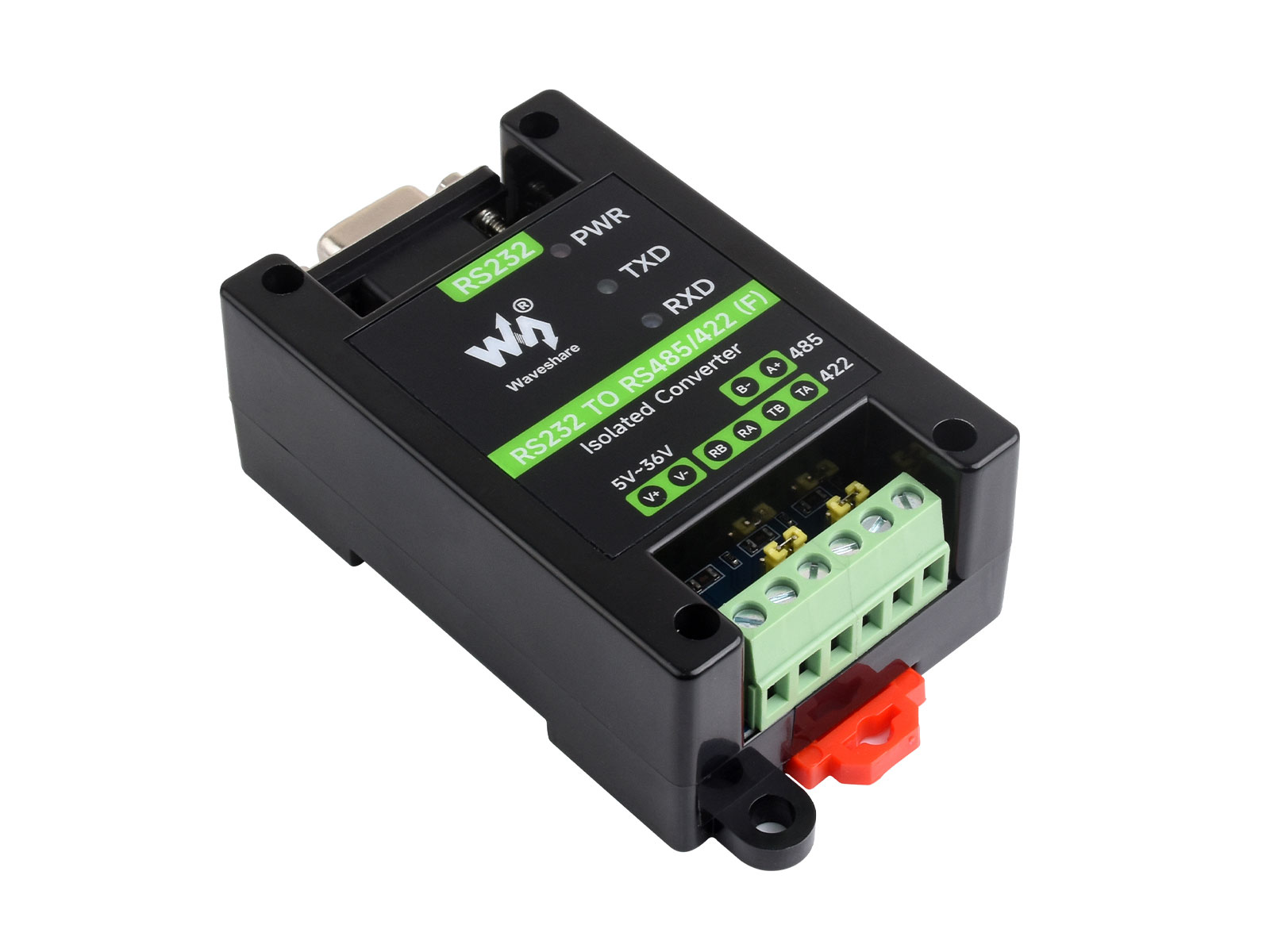

工業級 RS232 TO RS485/422 有源數位隔離轉換模組(DB9 母座)

Name: 工業級 RS232 TO RS485/422 有源數位隔離轉換模組(DB9 母座)
SKU: 26122
Price: 388 TWD
Availability: InStock

NT$ 388 (含稅)

You Save: NT$ 50 (11%)

這是一款工業級 RS232 轉 RS485/422 隔離型轉換器，內建電源隔離、ADI 磁耦隔離和 TVS 等保護電路，工業導軌外殼設計，操作簡單，零延遲自動收發轉換，具有通訊速度快、穩定、可靠、安全等特點，可適用於各種通訊要求較高的工控設備或應用。

售價含稅，隨貨附發票

3 件庫存

工業級 RS232 TO RS485/422 有源數位隔離轉換模組(DB9 母座)

工業級 USB to RS232/RS485/TTL(隔離型)

1 × 工業級 USB to RS232/RS485/TTL(隔離型)

12 件庫存

NT$ 880 (含稅)

工業級 USB to RS485 (FT232RL)

1 × 工業級 USB to RS485 (FT232RL)

補貨中開放預購，下單後約10天出貨

NT$ 418 (含稅)

品牌: Waveshare

型號: RS232 TO RS485/422 (F)

貨號: 26122 分類: － RS232, － RS485, Z. *** 依通訊協定分類 *** 標籤: rs232, rs485

描述

工業級 RS232 TO RS485/422 有源數位隔離轉換模組(DB9 母座)

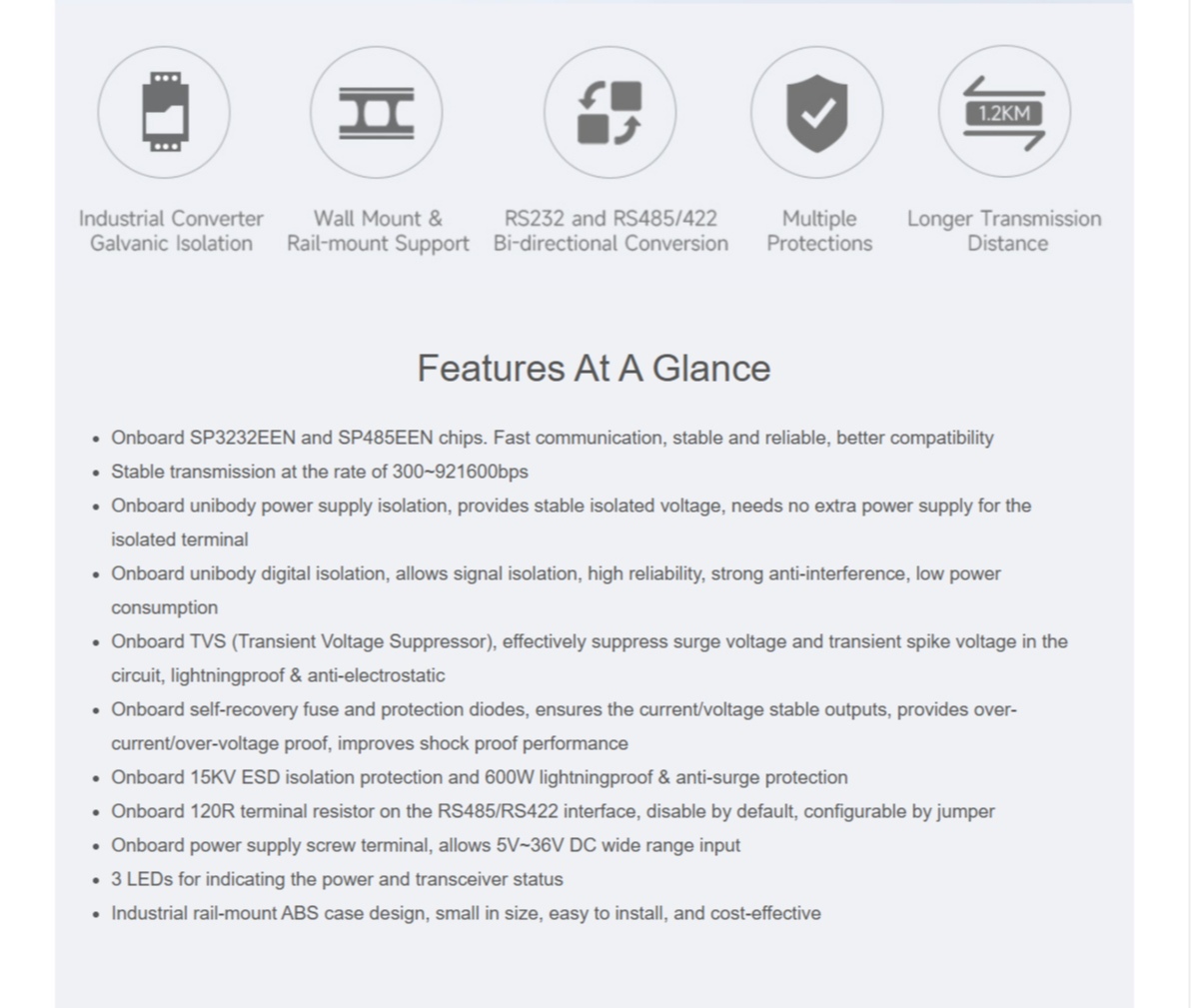

商品特點：

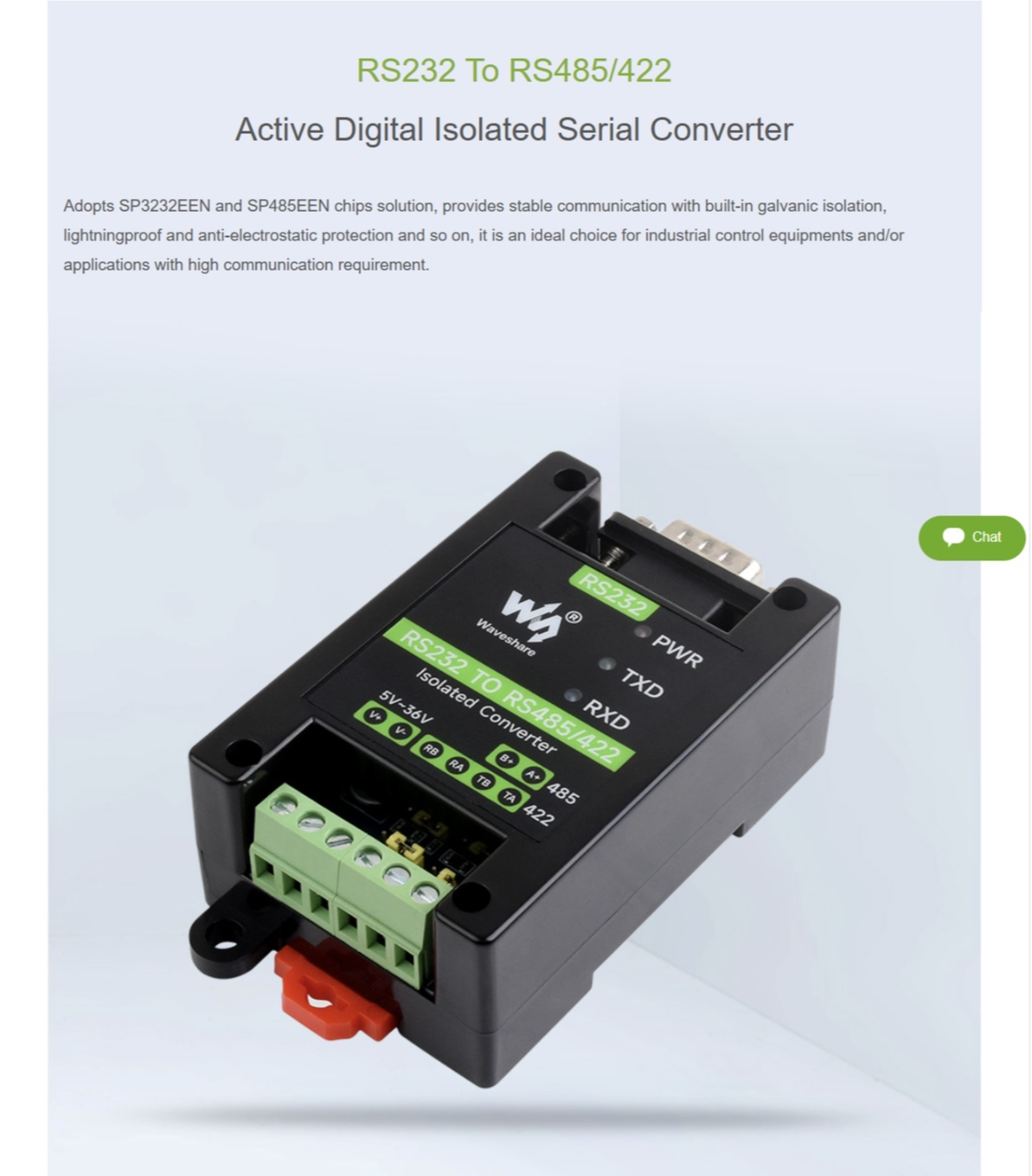

- 採用 SP3232EEN 和 SP485EN 晶片方案，通訊穩定，內建電氣隔離、防雷防靜電等多種工業防護，適用於各種通訊需求高的工控設備或應用

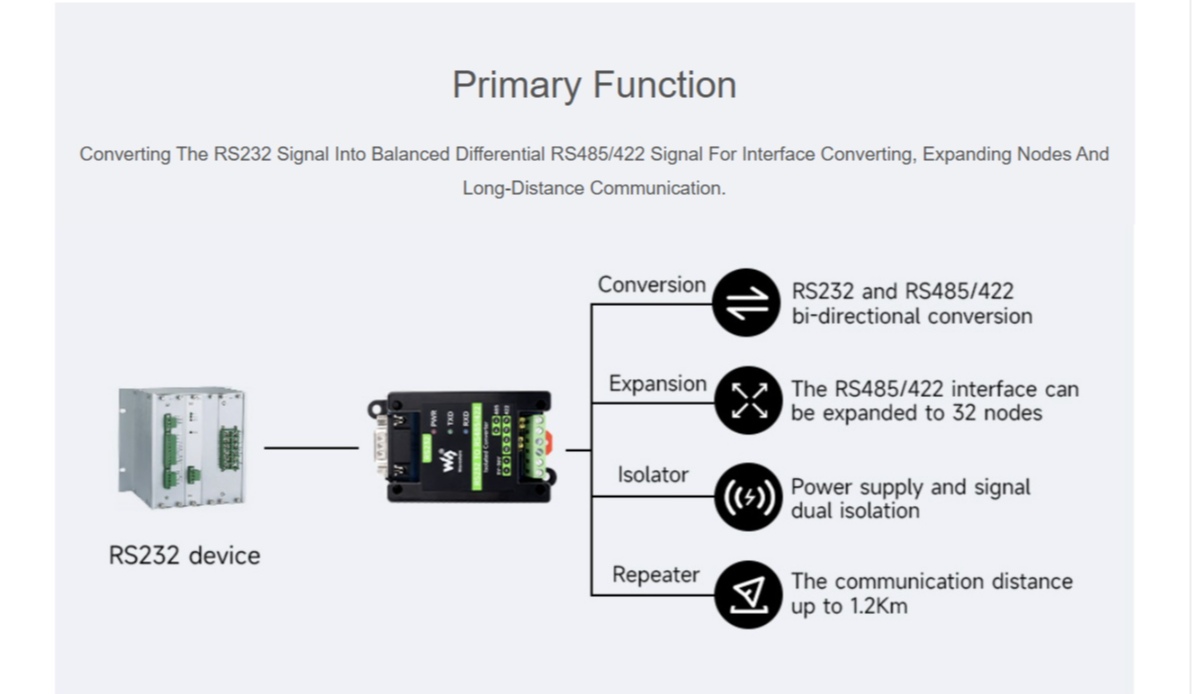

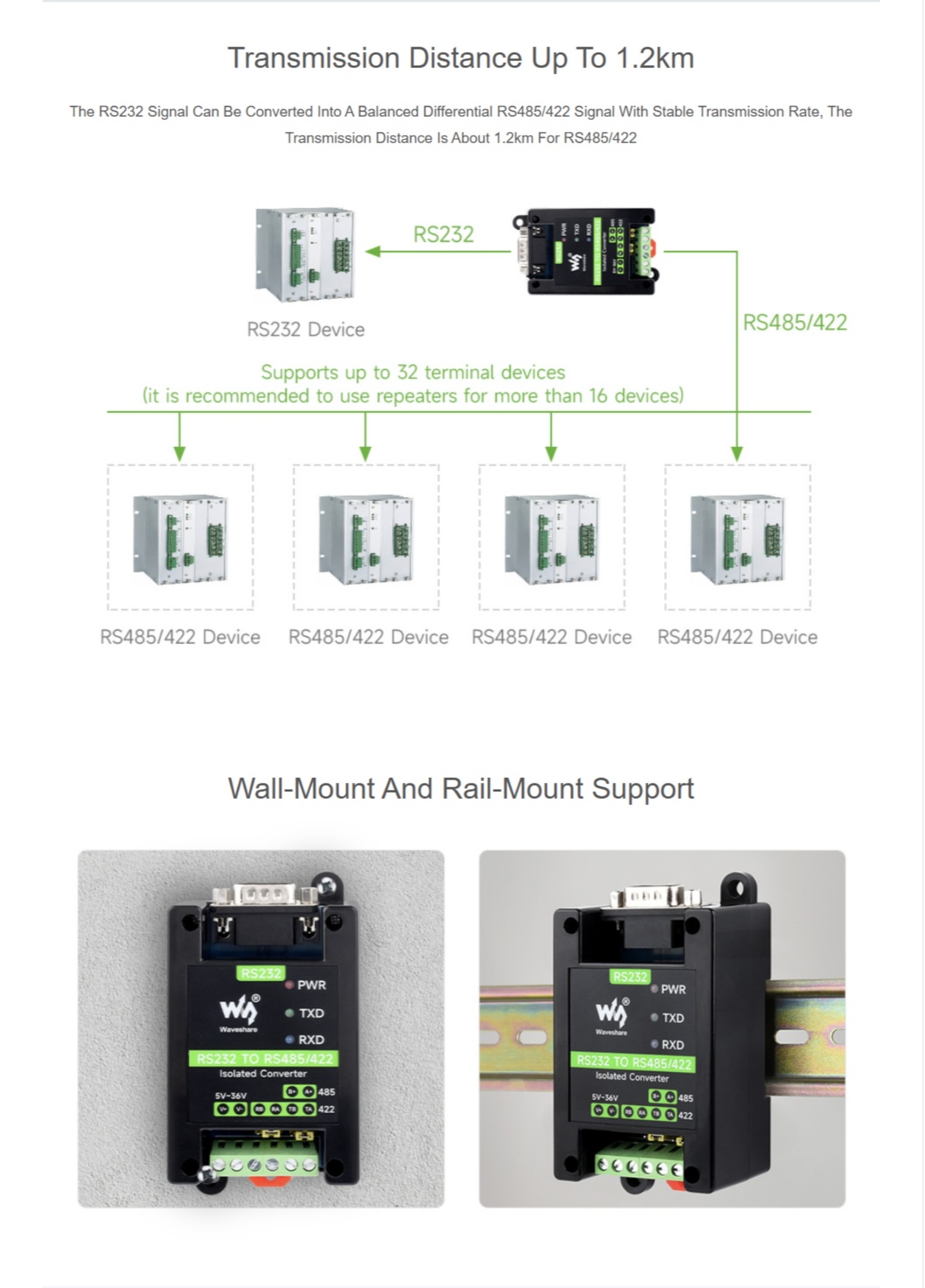

- 可將 RS232 訊號轉換成平衡差分的 RS485/422 訊號，可用於介面轉換，擴充節點，也可用於延長通訊距離
- 傳輸速率穩定，可靠速度為 300~921600bps，傳輸距離 RS485/422 約 1200 公尺

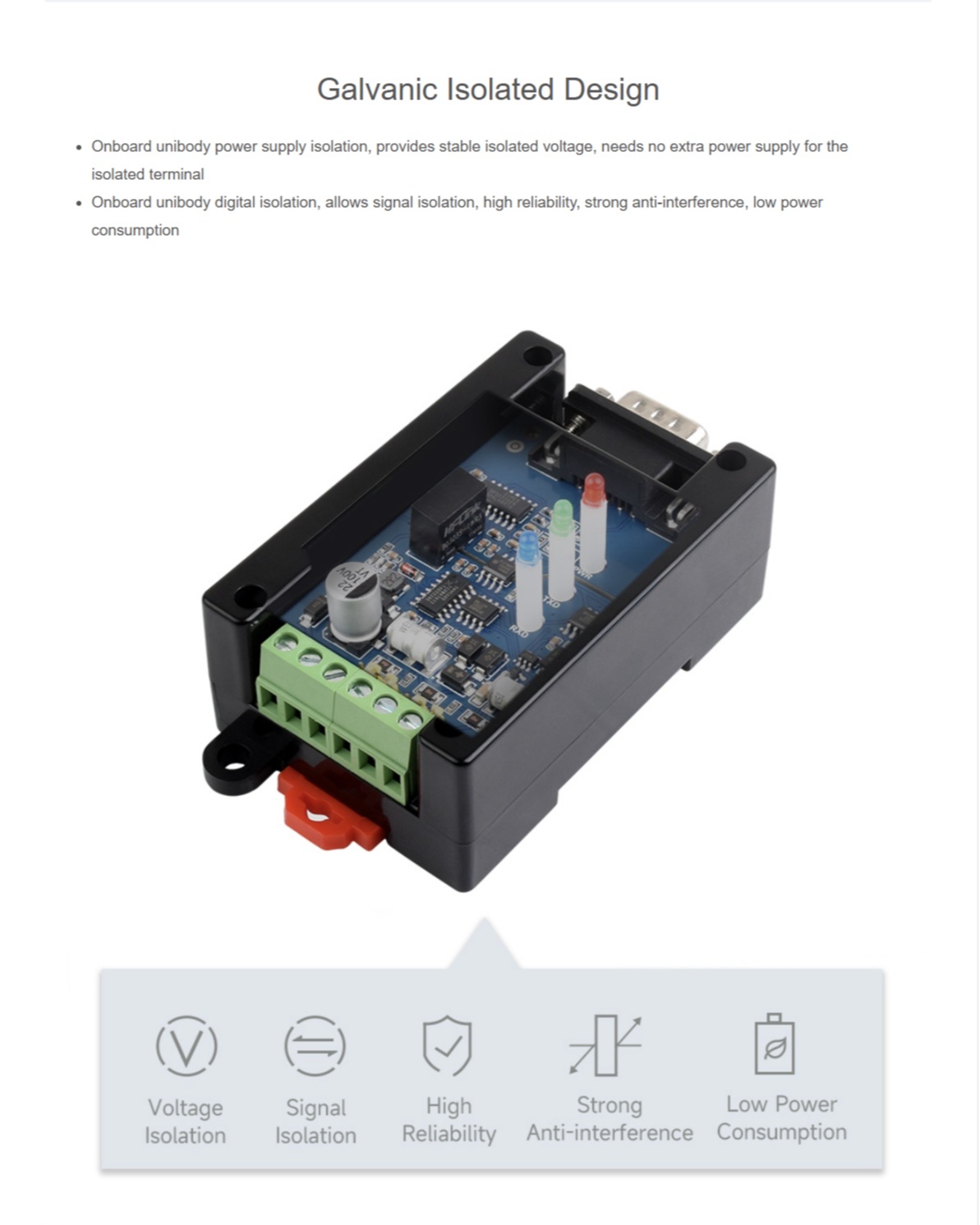

- 內建一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
- 內建一體式數位隔離，可進行訊號隔離，可靠性高、抗干擾强、功耗低

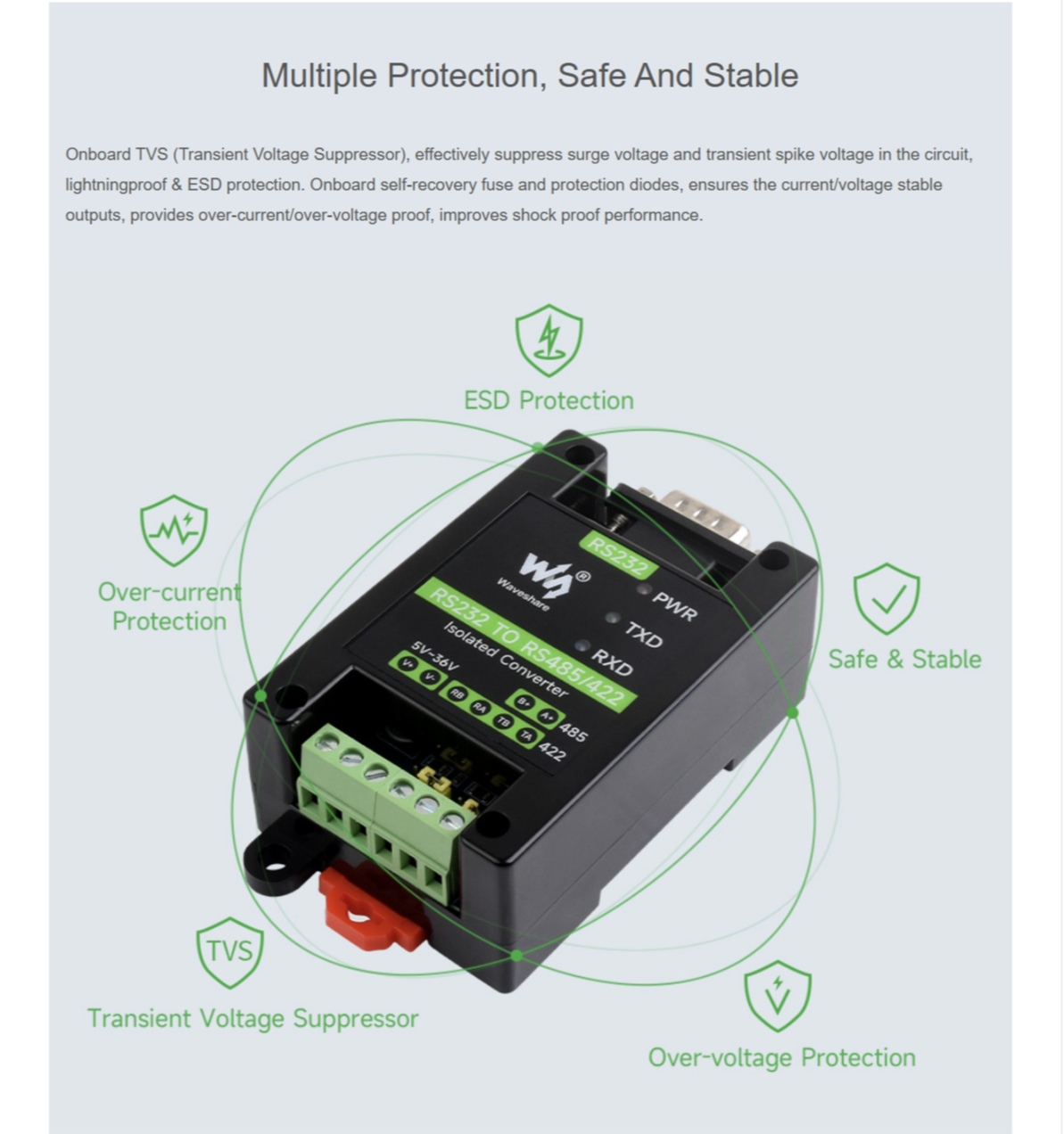

- 內建 TVS(瞬態電壓抑制管)，可有效抑制電路中的突波電壓和瞬態尖峰電壓，防雷擊靜電
- 內建自恢復保險絲和保護二極管，可確保電流和電壓穩定輸出，防過流過壓，提高抗衝擊能力
- 內建 RS485/RS422 介面的 120R 終端電阻，預設為停用，可透過短路夾設定修改
- 內建 15KV ESD 隔離保護和 600W 雷電突波保護
- 內建端子供電接口，支援 5~36V DC 寬電壓範圍供電
- 內建 3 個 LED 指示燈，方便查看電源和訊號收發狀態

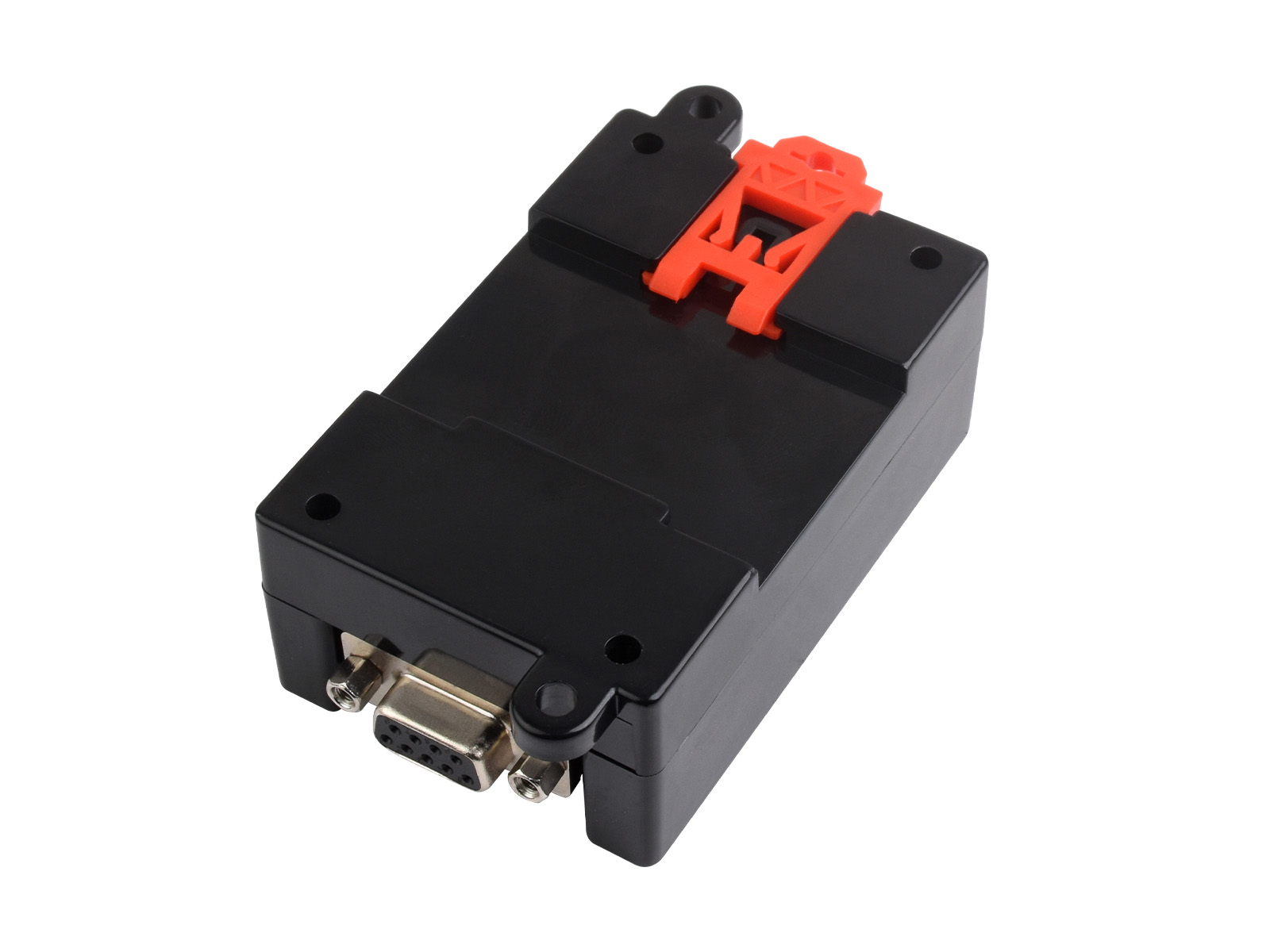

- 工業導軌式 ABS 環保外殼，支援壁掛和導軌安裝，適用於 35mm DIN 導軌，體積小巧，安裝方便，性價比高

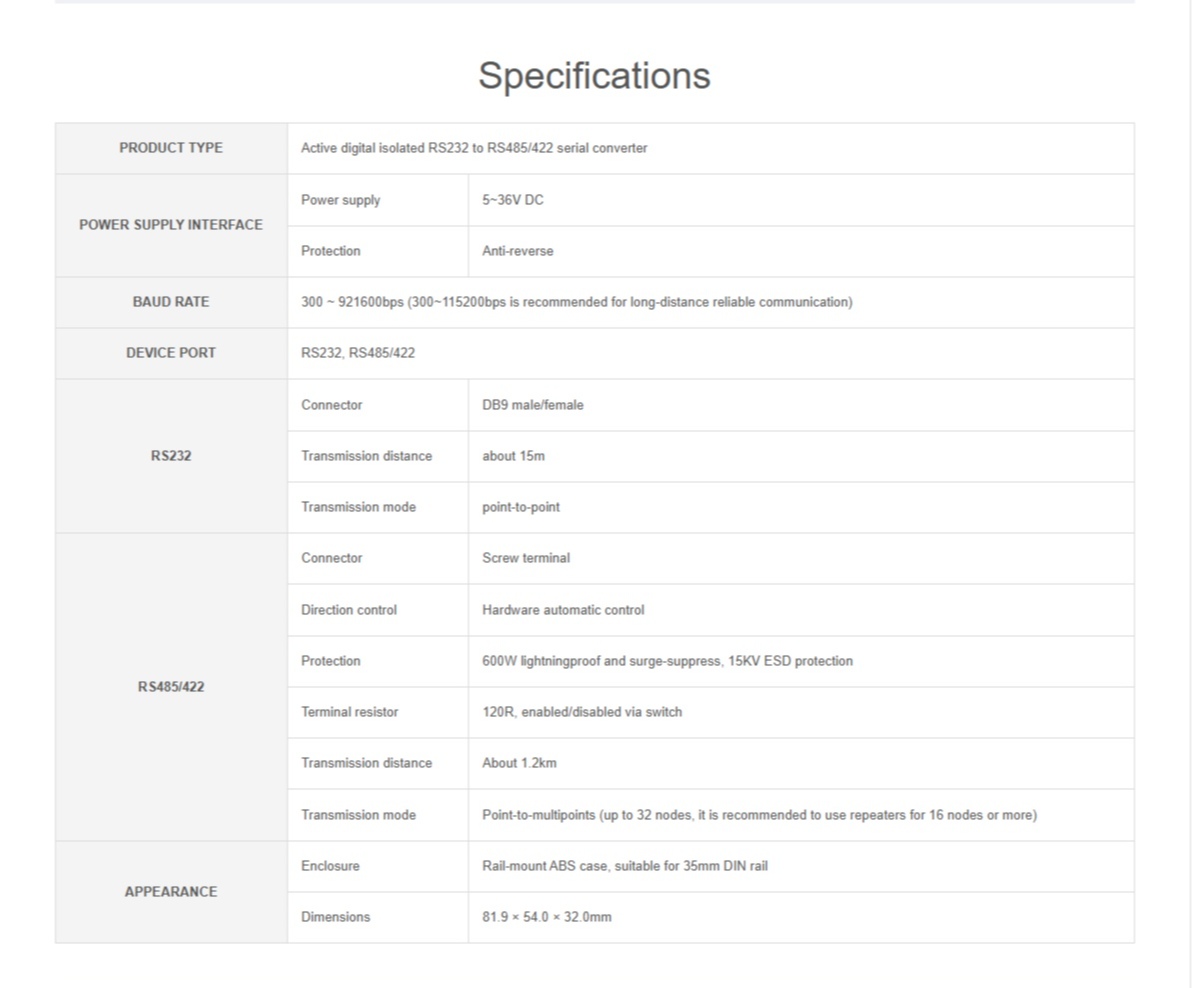

商品參數：

- 商品類型：主動式數位隔離型 RS232 轉 RS485/422 轉換器
- 供電介面：
  - 供電電壓： 5 ~ 36V DC
  - 介面保護：防反接
- 通訊速率：300 ~ 921600bps (遠距離可靠通信，建議用 300~115200bps)

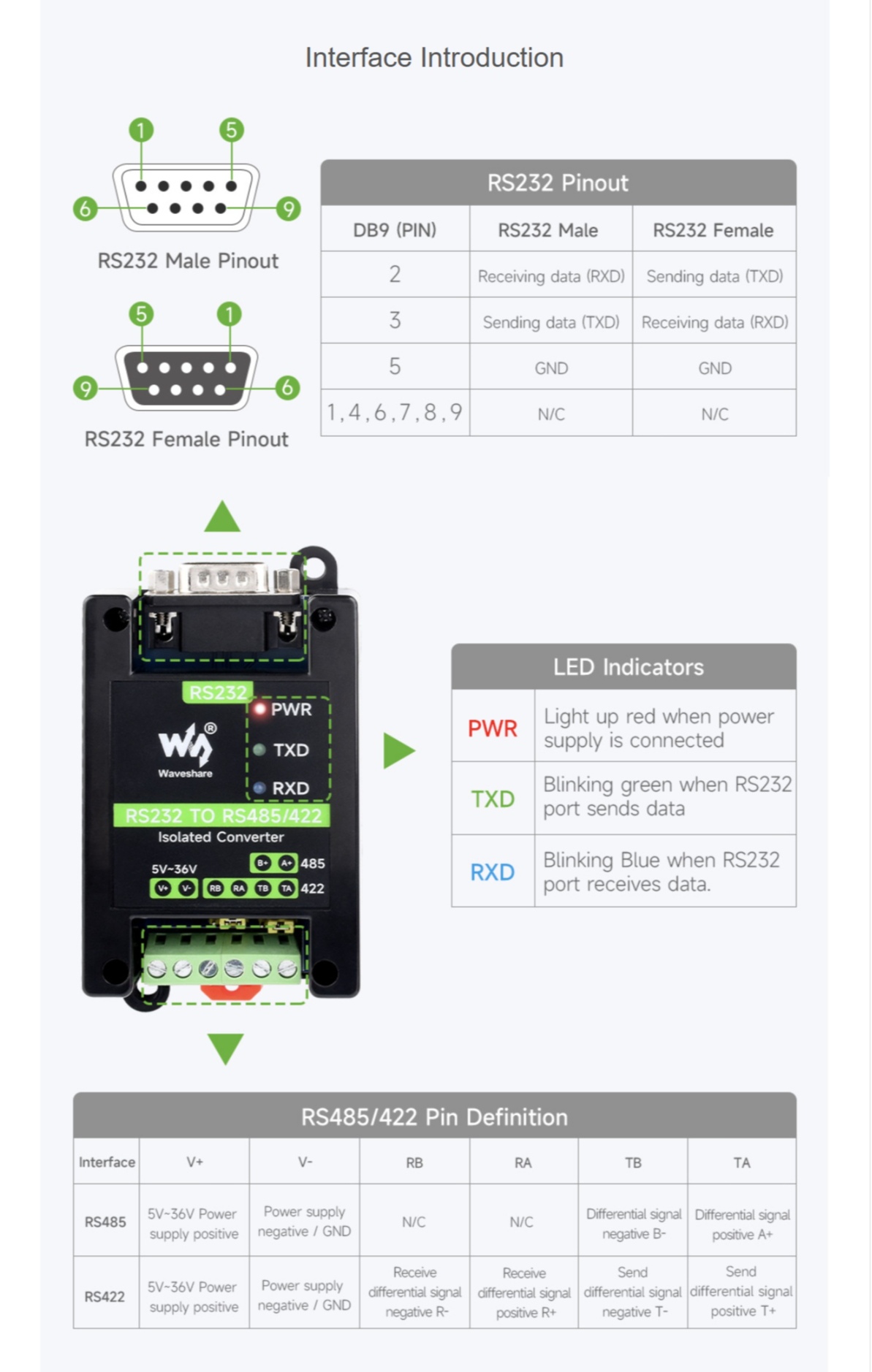

- 設備介面：RS232、RS485/422
- RS232 介面：

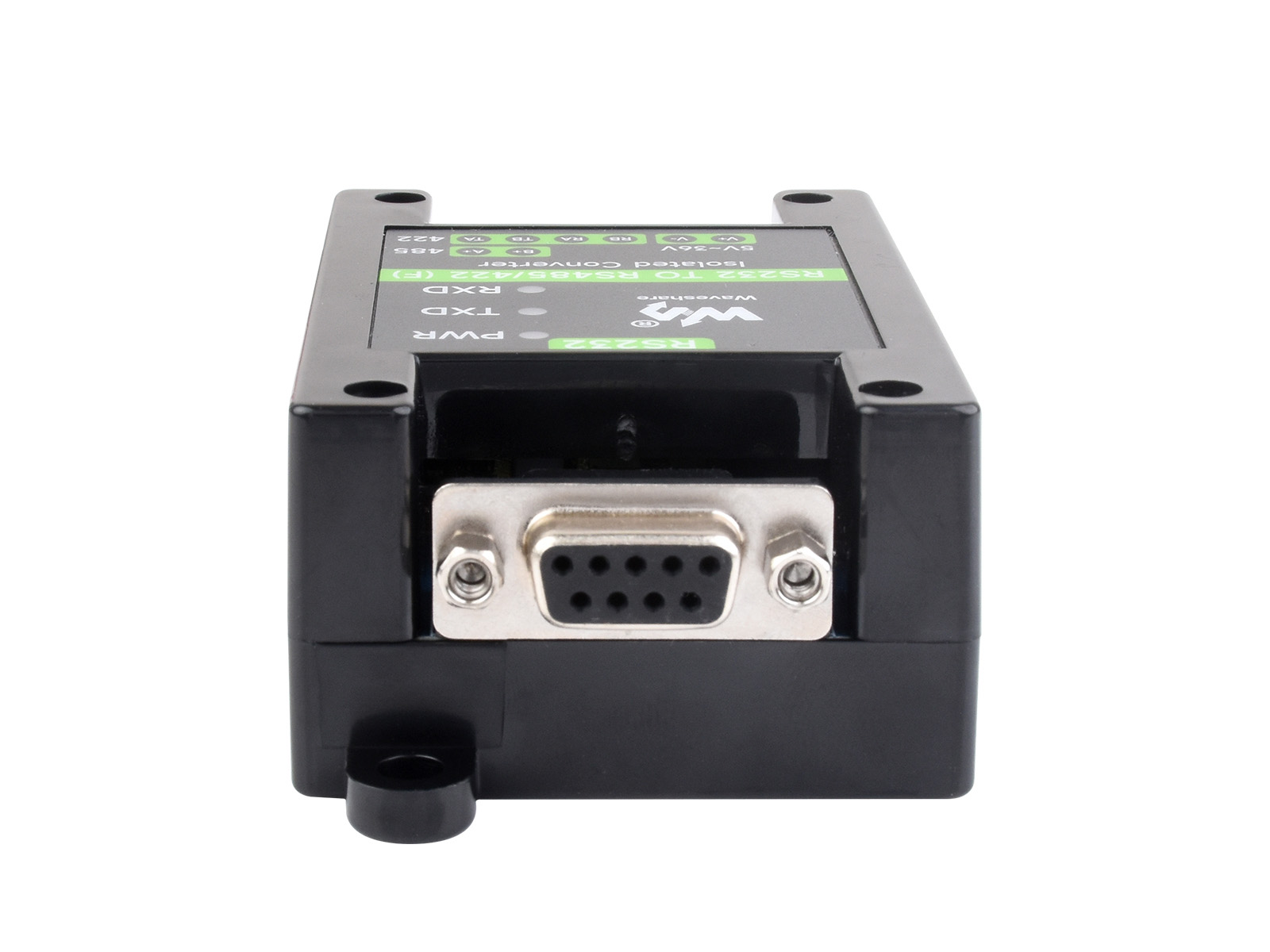

  - 介面形式 DB9 母座
  - 傳輸距離：約 15 公尺
  - 傳輸模式：點對點
- RS485介面：
  - 介面形式：接線端子
  - 方向控制：硬體自動判别和控制資料傳輸方向
  - 介面保護：提供 600W 防雷、防突波和 15KV 靜電保護
  - 終端電阻：120R，可透過開關切換致能
  - 傳輸距離：約 1200 公尺
  - 傳輸模式：點對多(最多 32 個節點，16 個節點以上建議加中繼器)
- 外殼：導軌式 ABS 環保外殼，適用於 35mm DIN 導軌

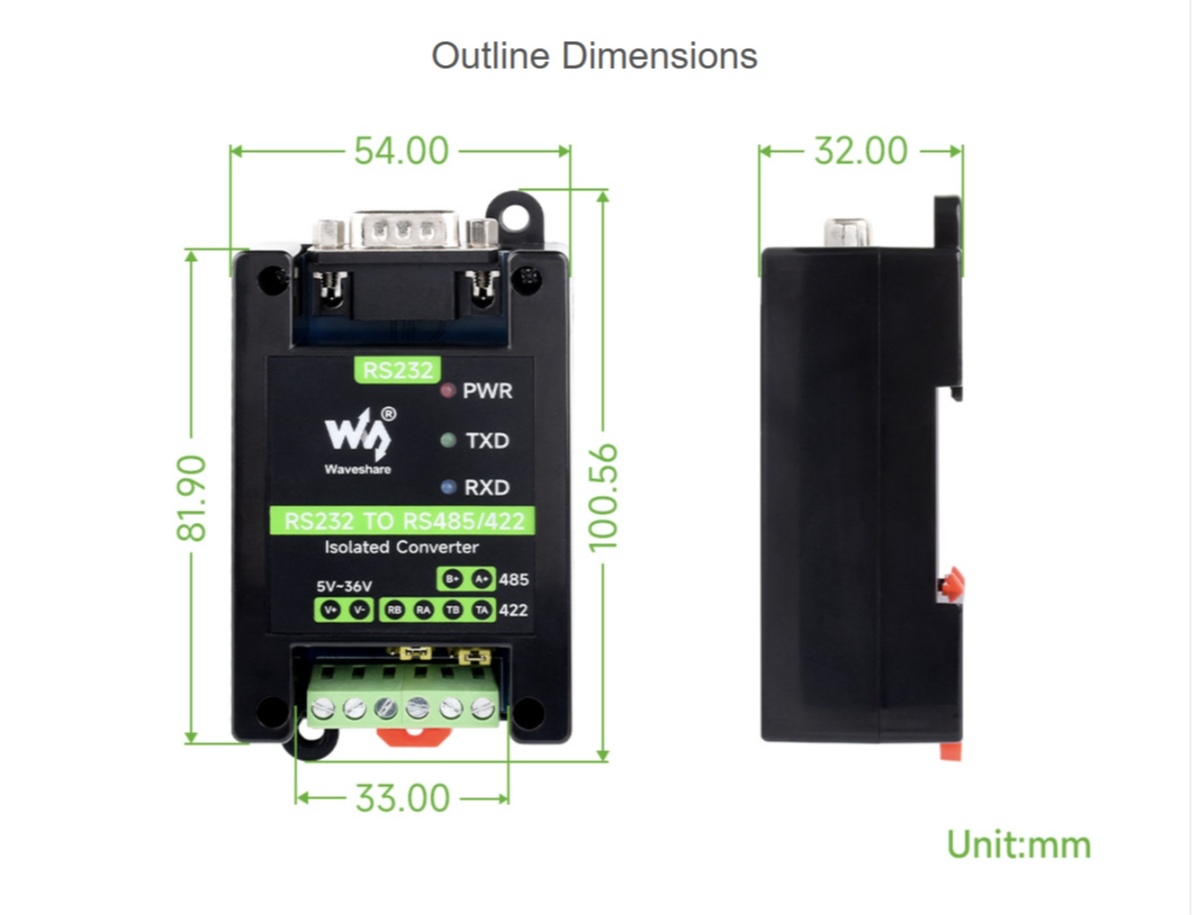

- 尺寸：81.9 × 54.0 × 32.0mm

相關資料/使用說明：(點我)

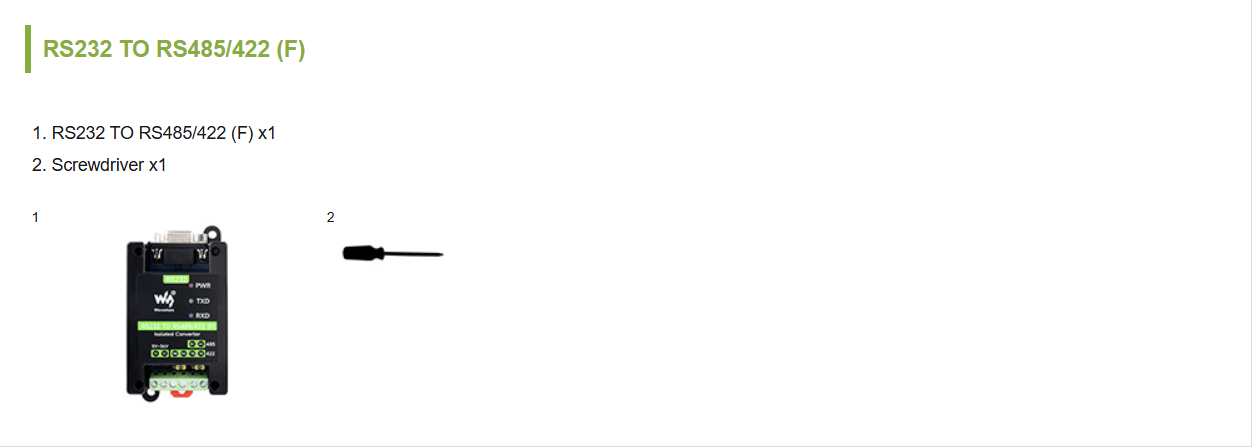

商品內容：

1. RS232 TO RS485/422 (F) × 1
2. 螺絲起子 × 1
