描述

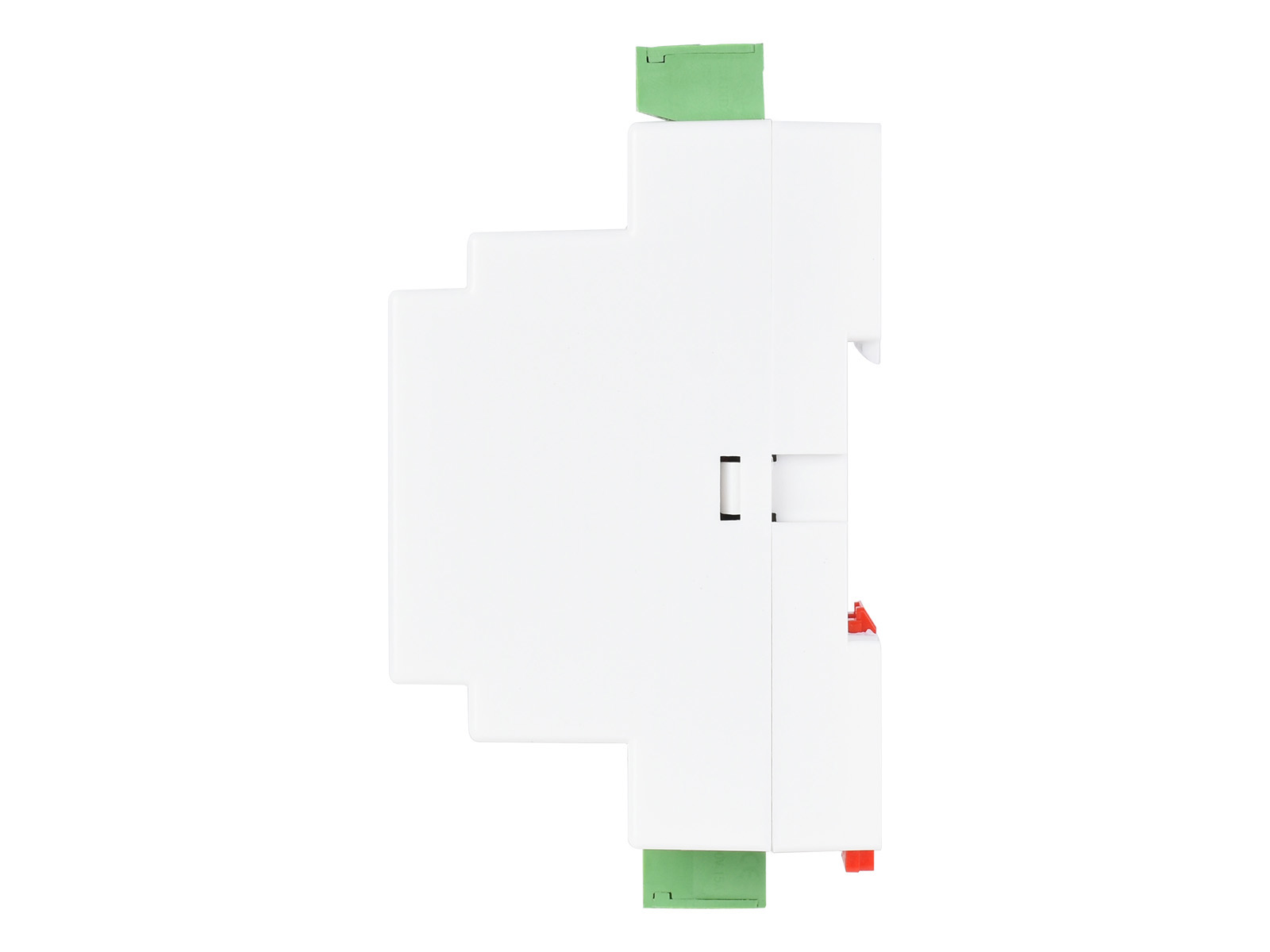

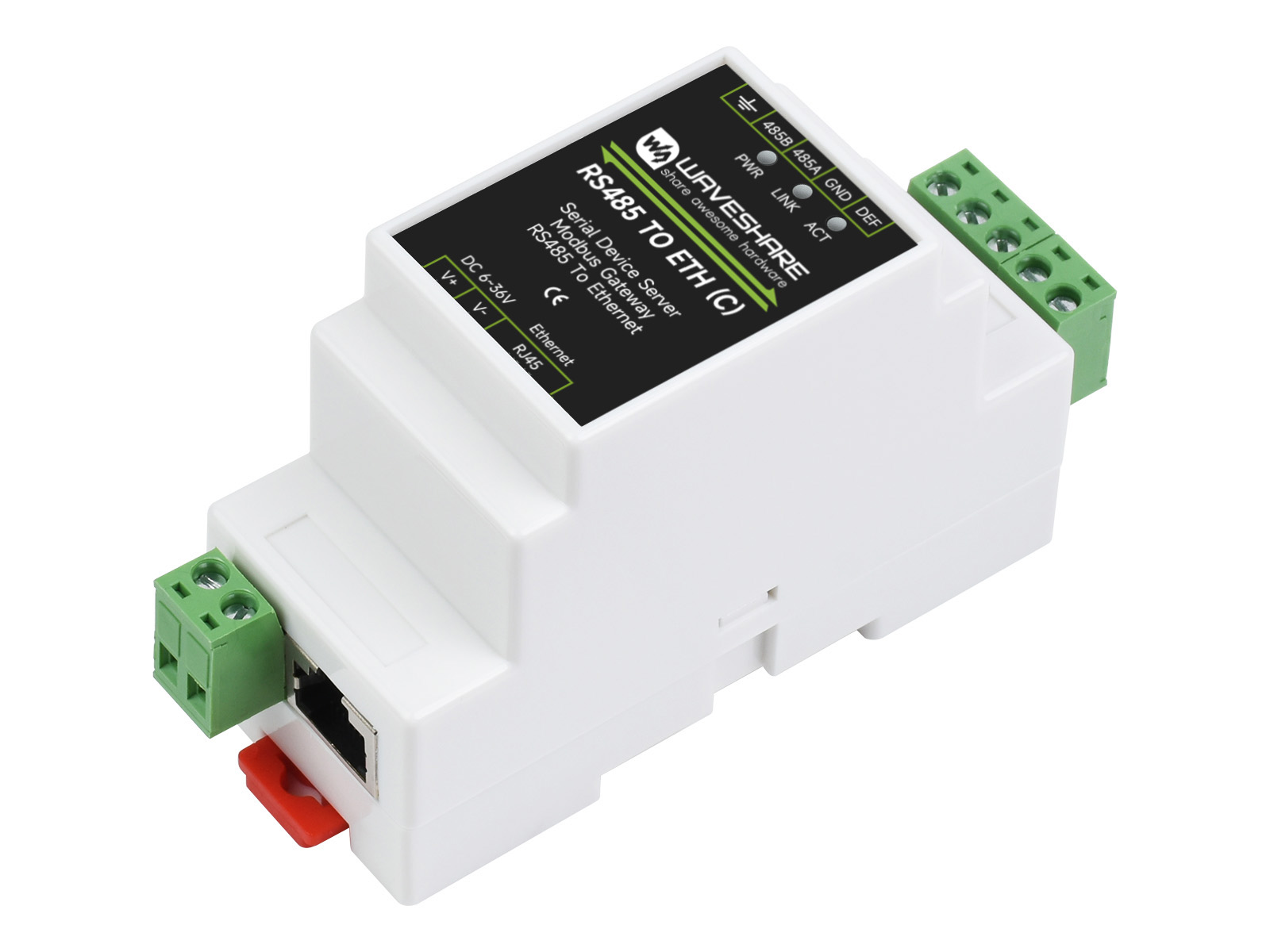

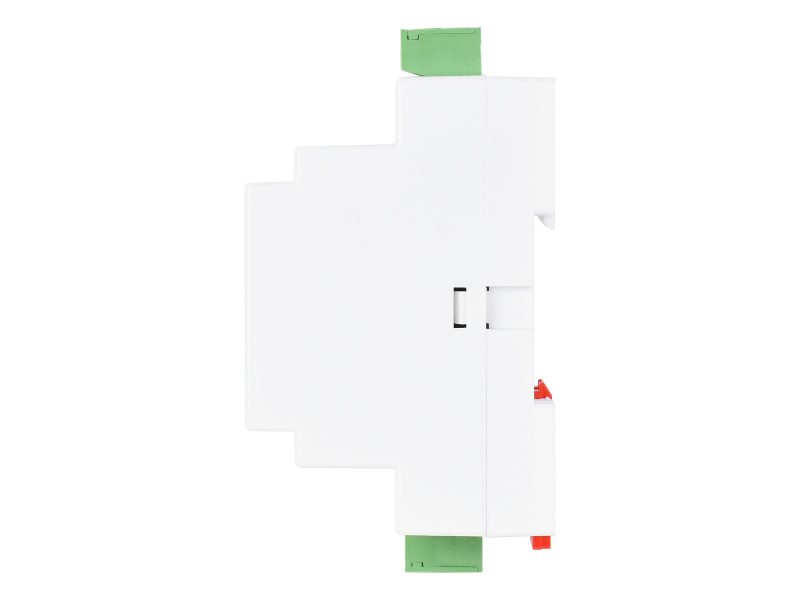

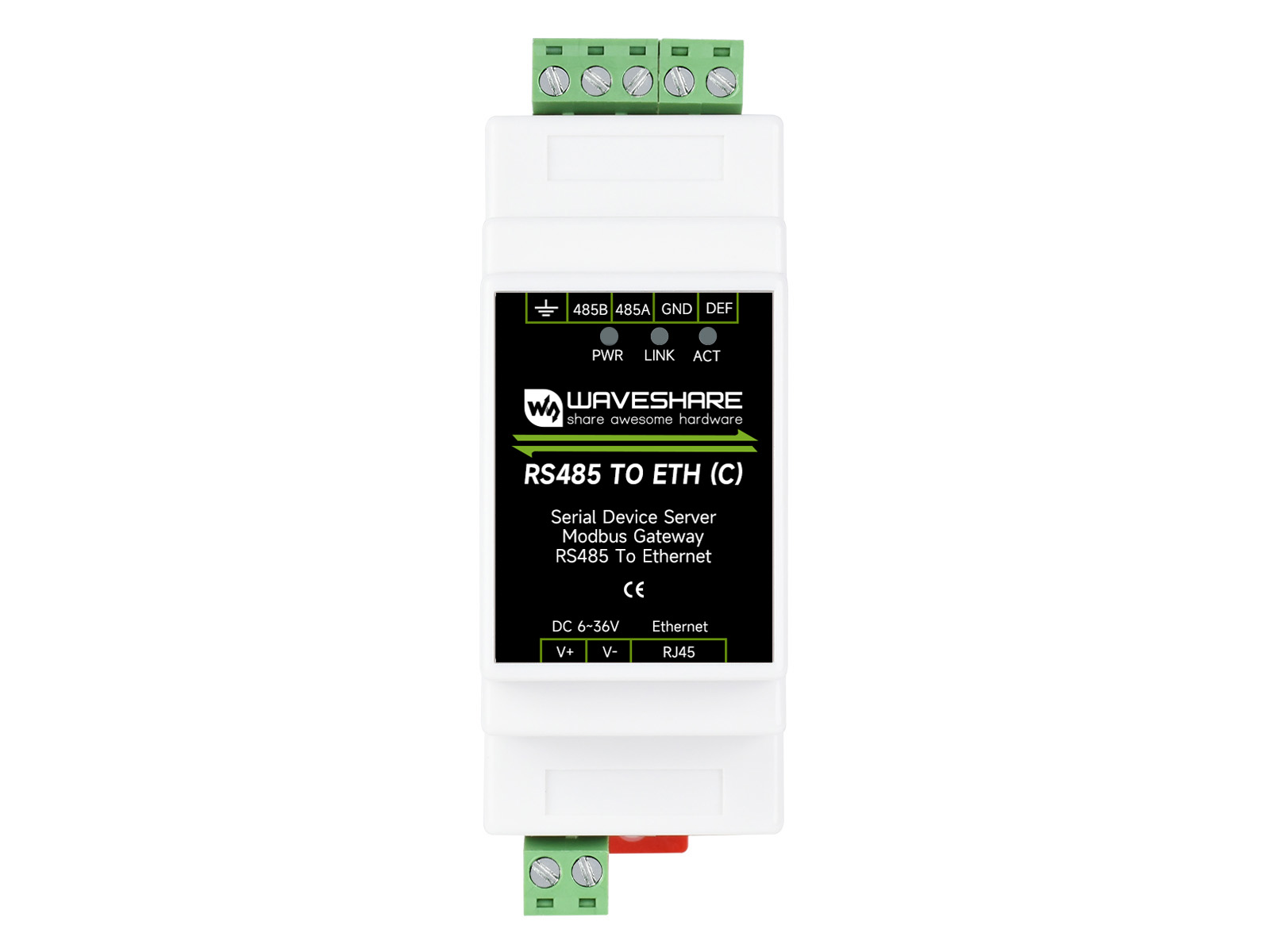

工業級導軌式序列伺服器(RS485 轉乙太網, C 型)
商品規格：
-
- 基本功能：實現 RS485 轉乙太網雙向透明傳輸功能

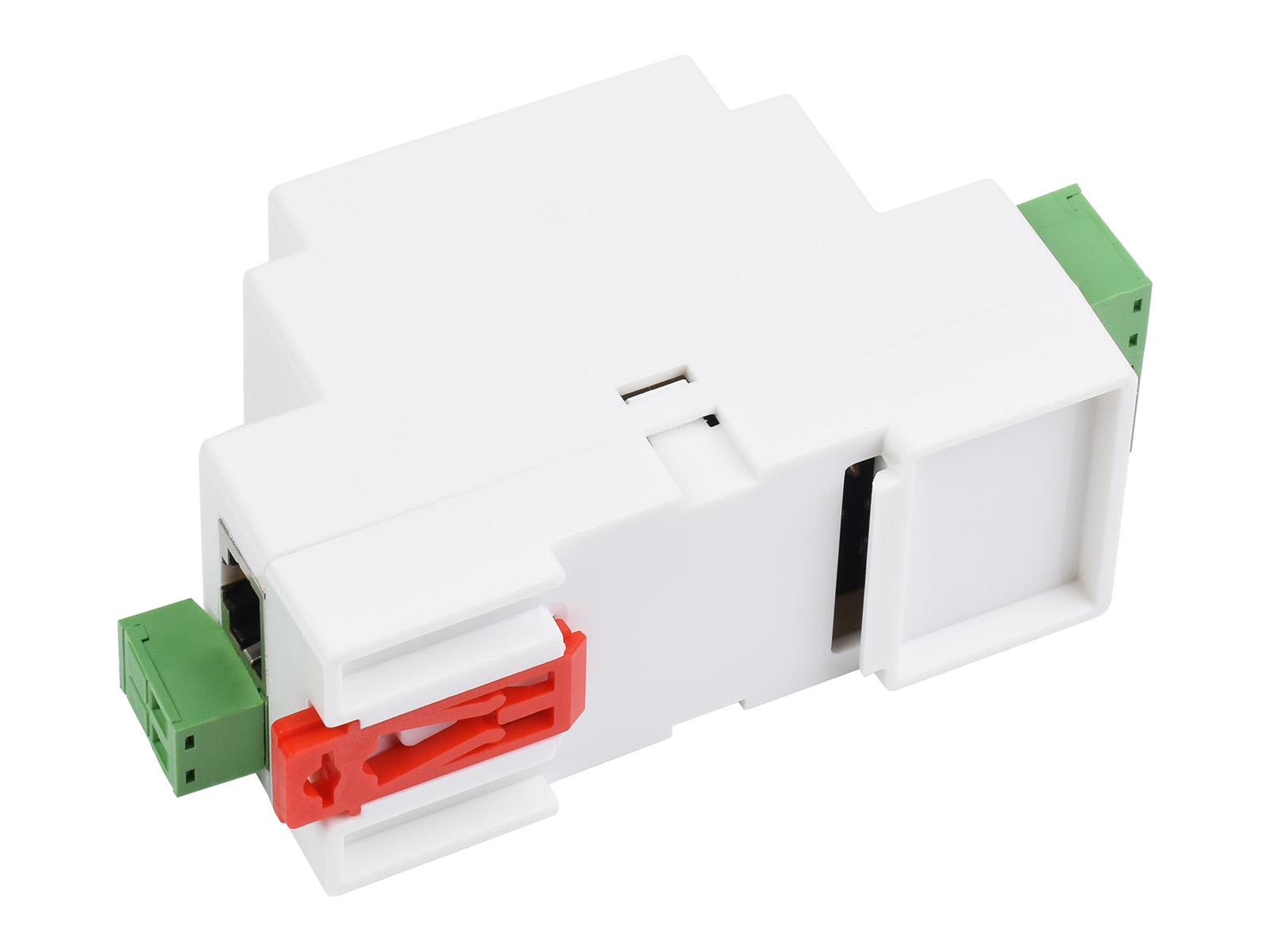

- 導軌式序列埠伺服器：導軌安裝使用更加方便，扁平式設計可用於組合式並排使用，自由度更高
- 支援 Modbus 閘道：適合 Modbus 的網路化升級，可與三維力控模態組件配合
- 支援多種通訊模式：支援 TCP 伺服端 / TCP 客户端 / UDP 模式 / UDP 組播
- MQTT/JSON 轉 Modbus：多種協議轉換更加自如
- 當作為 MQTT 閘道使用時，裝置可以透過透傳方式將序列埠資料採用 MQTT 協定上傳至 MQTT 伺服器，支援的伺服器包括百度雲 MQTT、阿里雲 MQTT、中國移動 OneNet 平臺等。支援將收集的 Modbus RTU 或非標序列埠資料解析為 JSON 格式封裝在 MQTT 資料包中並上傳。
- 當作為 JSON 資料收集閘道使用時，裝置可以透過 RS485 連接到資料收集儀錶，然後自動收集資料並轉換成 JSON 格式上發至伺服器。 收集資料支援 Modbus RTU 645 儀錶 97 版本、645 儀錶 07 版本、以及各類非標 RS485 協定。 用戶可以透過上位機設定上傳的數據格式，JSON 上傳時可以支援 MQTT 協定、HTTP POST 協定和 HTTP GET 等協定。
- 支援多主機輪詢功能：可識別不同網路設備發送的資料並進行對應回復，防止資料錯位。 有效解決多個網路設備同時發送資料後序列埠設備回復錯位的問題。
- 自訂心跳包/註冊包：自訂心跳包和註冊包可以方便和雲端進行通信和設備識別
- 支援 NTP 協定：獲得網路時間用於序列埠輸出或者用於協定內容上發
- 多種設定方式：支援 Web 瀏覽器設定、支援 DHCP 動態獲得 IP、DNS 協定連接功能變數名稱伺服器位址
- 相關參數：

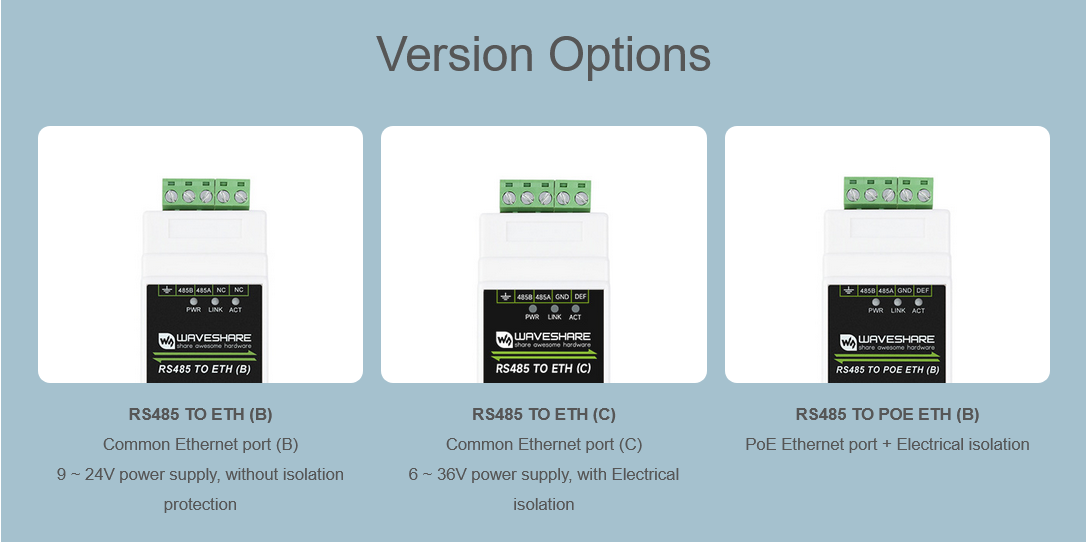

| 型號 | RS485 TO ETH (B) / (C) 普通網路埠版 |

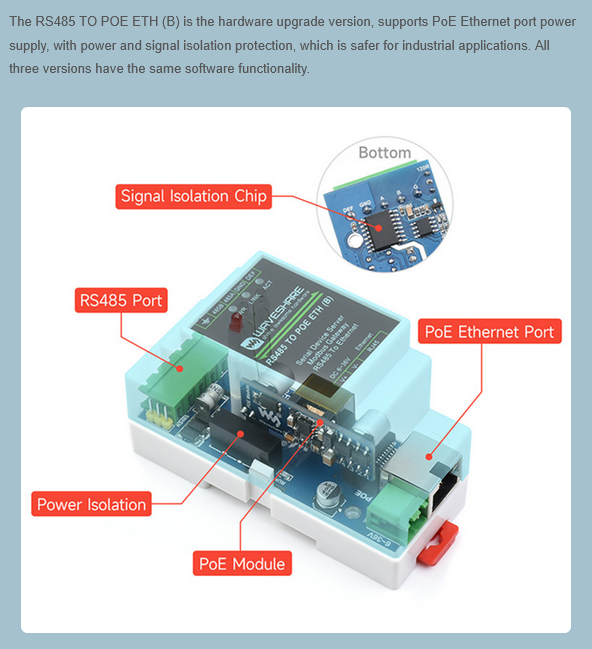

RS485 TO POE ETH (B) PoE 網路埠 + 電氣隔離版 |
RS232/485/422 TO ETH (B) 多種介面 + 普通網路埠 + 電氣隔離版 |
RS232/485/422 TO POE ETH (B) 多種介面 + PoE 網路埠 + 電氣隔離版 |
|---|---|---|---|---|
| 商品類型 | 序列伺服器、Modbus 閘道、MQTT 閘道 | |||
| 基本功能 | 實現 RS485 轉乙太網雙向透明傳輸功能 | 實現 RS232/485/422 轉乙太網雙向透明傳輸功能 | ||
| 通訊介面 | RS485 × 1，網路埠 × 1 | RS232 × 1; RS485 × 1; RS422 x 1; 網路埠 × 1 | ||
| 供電方式 | 接線端子 (B)型：DC 9~24V (C)型：DC 6~36V |
接線端子 DC 6~36V 或 PoE 網路埠 | DC 5.5 電源介面、接線端子 DC 6~36V | DC 5.5 電源介面、接線端子 DC 6~36V 或 PoE 網路埠 |
| 隔離保護 | (B)型：不內建隔離 (C)型：電源隔離， 訊號隔離保護 |
電源隔離，訊號隔離保護 | ||
| 通訊介面 | ||||
| 乙太網 | 普通網路埠 | PoE 網路埠，支援 IEEE 802.3af 標準 | 普通網路埠 | PoE 網路埠，支援 IEEE 802.3af 標準 |
| 10/100M 自適應 RJ45 介面，2KV 級突波保護 | ||||
| 序列 | (B)型：RS485 (C)型：隔離型 RS485 |
隔離型 RS485 | 隔離型 RS232/485/422 | |
| 序列參數 | ||||
| 波特率 | 300 bps ~ 115200 bps | |||
| 校驗位 | 無、奇校驗、偶校驗、標記、空格 | |||
| 資料位 | 5 ~ 9 位 | |||
| 流控 | 無流控 | |||
| 軟體 | ||||
| 協定 | ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS | |||
| 配置方式 | 上位機配置、WEB 瀏覽器、設備管理函數庫 | |||
| 通訊方式 | TCP/IP 直接通訊、虚擬序列方式 | |||
| 工作模式 | TCP 伺服器、TCP 客户端 (同時 TCP 伺服端也共存)、UDP、UDP 組播 | |||
| 其它 | ||||
| 操作溫度 | -40℃ ~ 85℃ | |||
| 濕度範圍 | 5% ~ 95% 相對濕度 | |||
| 商品尺寸 | L × W × H：87 × 36 × 59 (mm) | L × W × H：88.7 × 72.5 × 24.2 (mm) | ||
相關資料/使用說明連結(點我)：

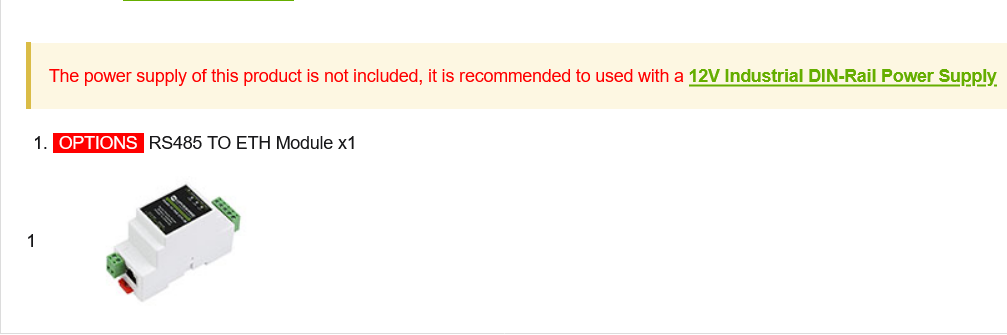

商品內容：
-
- RS485 TO ETH (C) × 1
