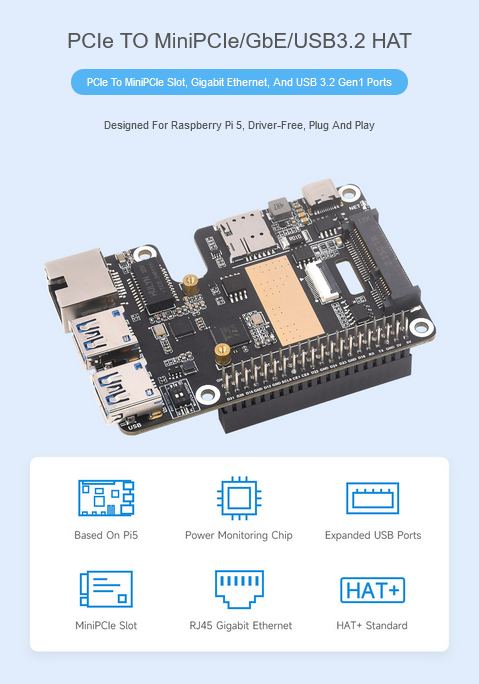

樹莓派5 PCIe 轉 Mini PCIe 4G、乙太網和 USB 3.2 Gen1 模組

NT$ 2,328 (含稅)

這款是針對 Raspberry Pi 5 設計的擴充模組,具 PCIe 轉 USB3.2、Mini PCIe、Gigabit ETH 功能,相容多款 Mini PCIe 4G 模組或 Mini PCIe 設備,支援 Gen2 模式,高速通訊

售價含稅,隨貨附發票

保固3個月

禁止出口至伊朗、朝鮮、古巴、蘇丹、敘利亞

1 件庫存

NT$ 368 (含稅)

描述

Print Friendly, PDF & Email

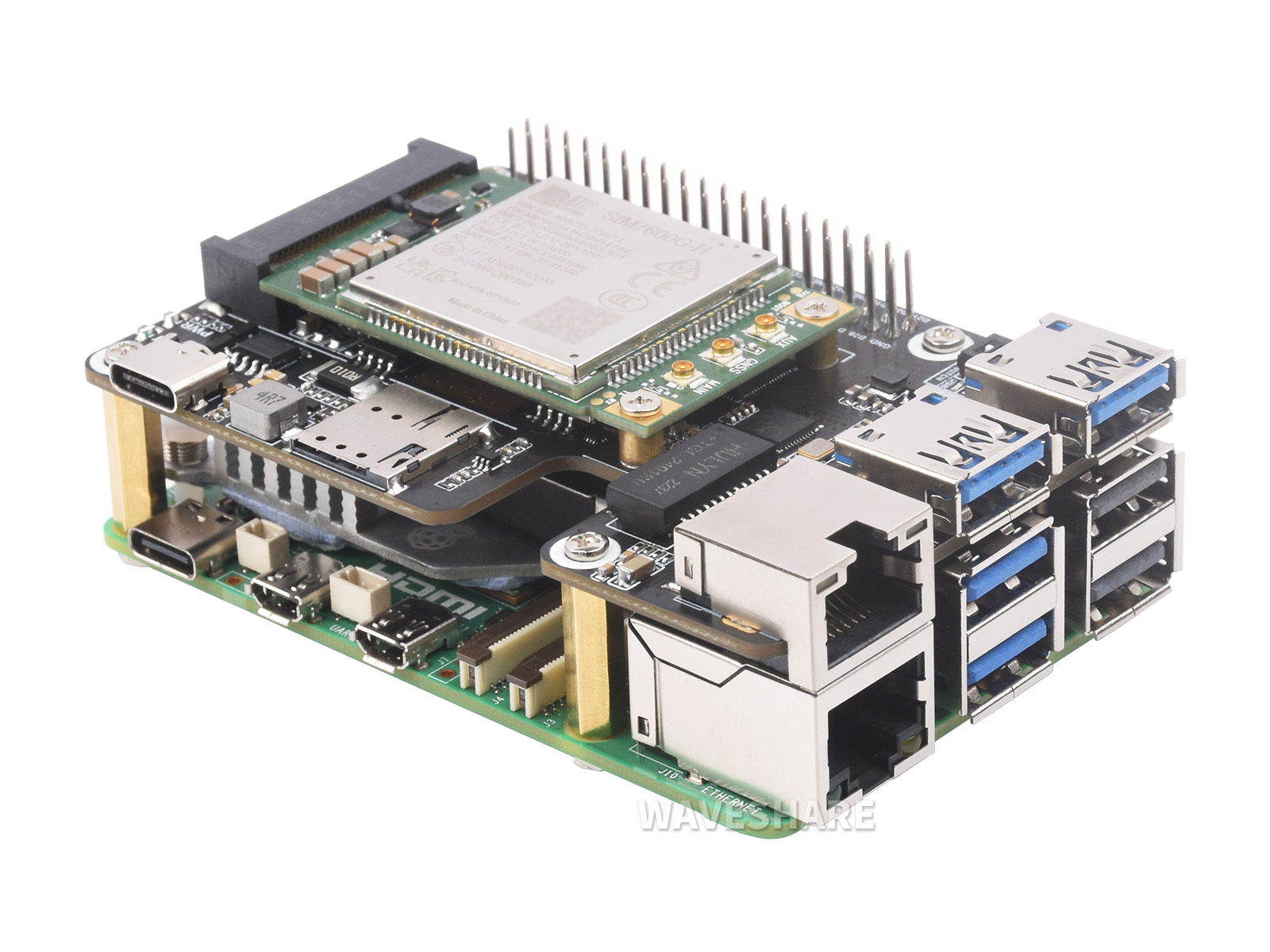

樹莓派5 PCIe 轉 Mini PCIe 4G、乙太網和 USB 3.2 Gen1 模組

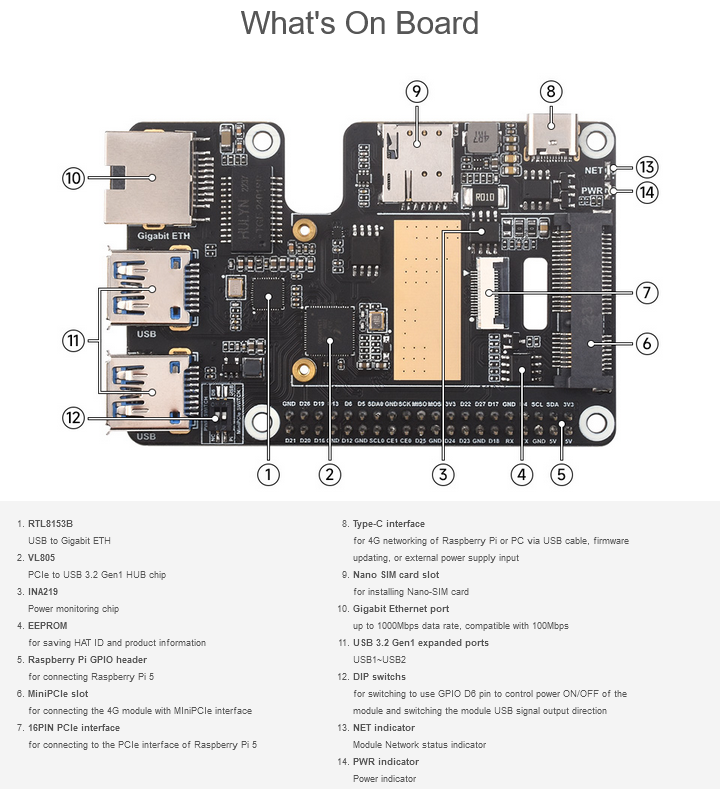

商品特性:

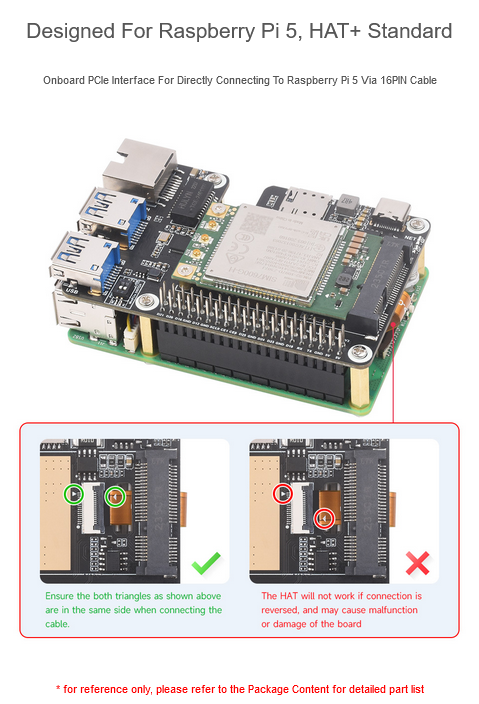

    1. 針對樹莓派 5 設計,HAT+ 標準,內建 I2C EEPROM,免安裝驅動程式,隨插即用

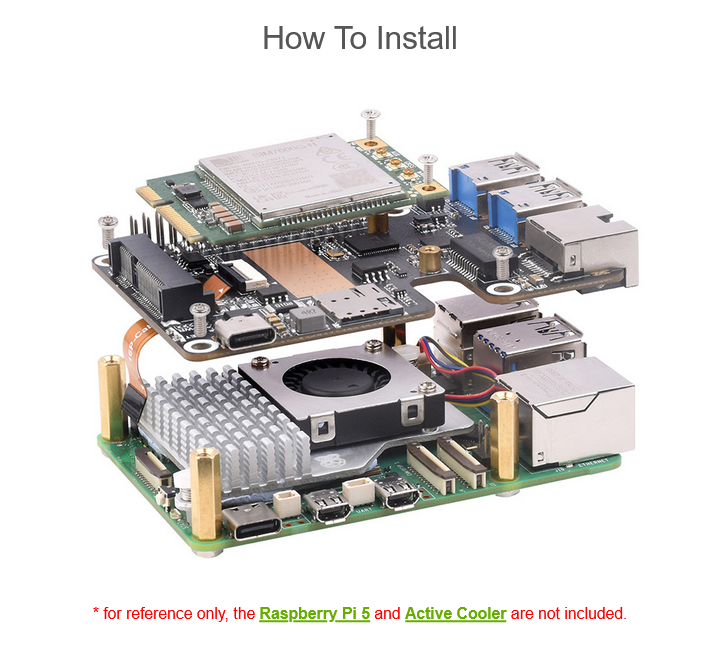

    2. 內建 PCIe 介面,可以透過 16PIN 排線直接連接樹莓派 5

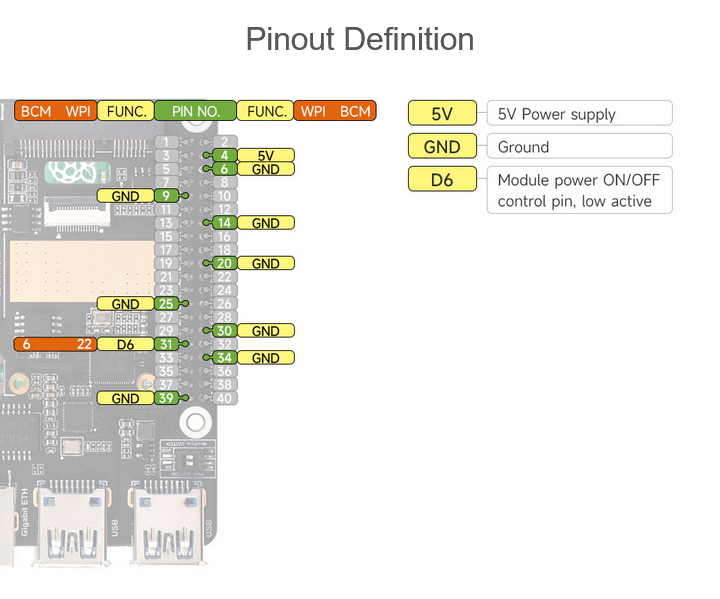

    3. 支援樹莓派 40pin GPIO 排針堆疊擴充
    4. PCI-E×1 Gen2 模式

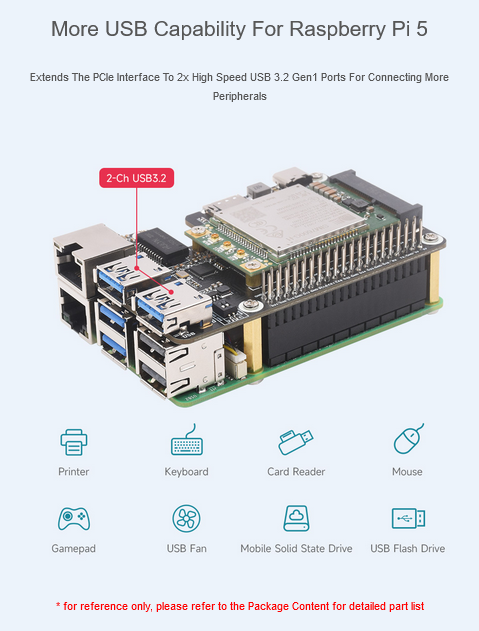

    5. 內建 2 路 USB 3.2 Gen1 高速介面,方便連接更多外接設備,支援 PCIe 擴充 USB3.2 Mini PCIe 介面,高速通訊,延遲低

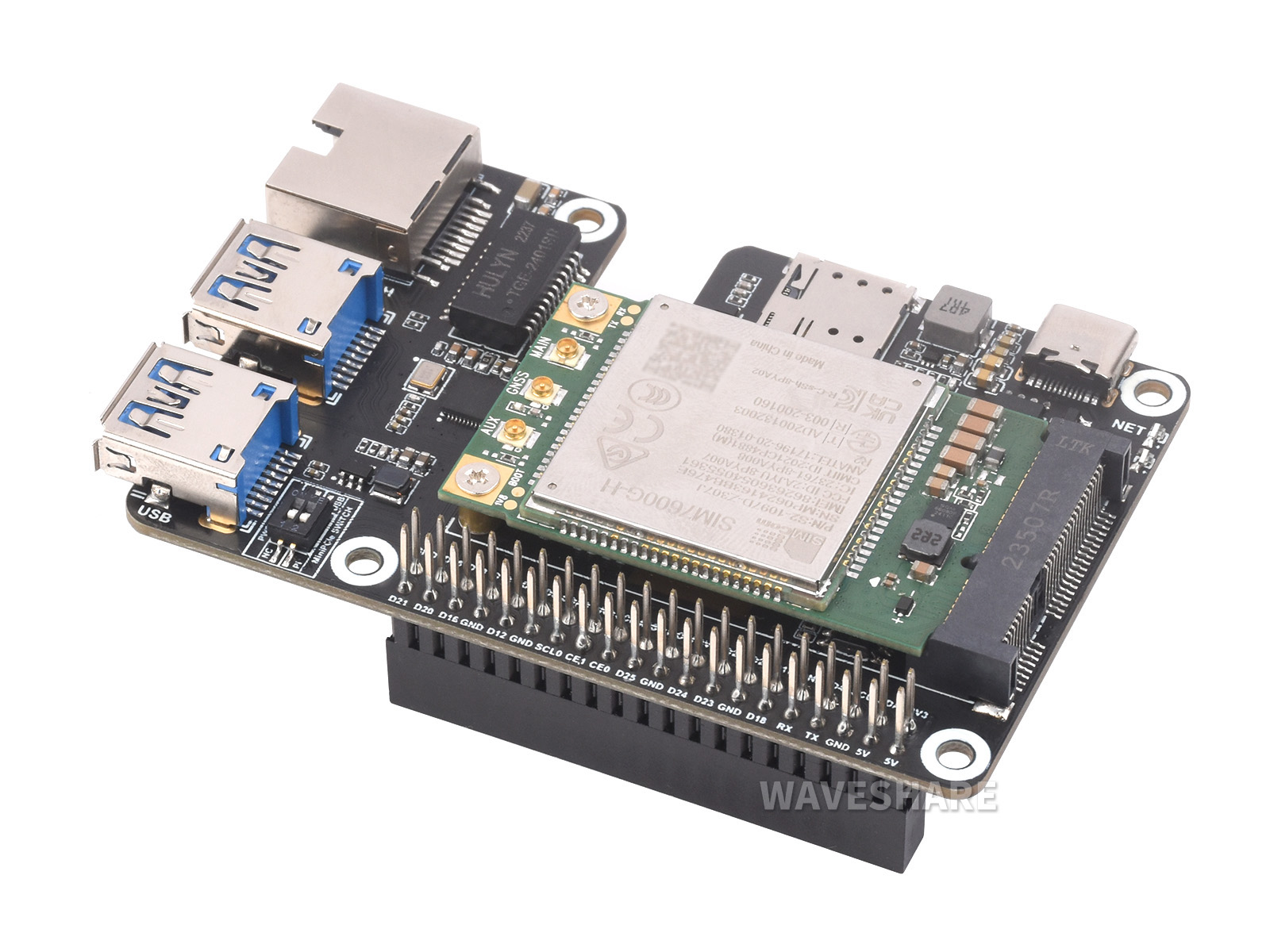

    6. 內建 Mini PCIe 介面,支援 SIM7600G-H-PCIE 和 EG25-G mPCIe 等 Mini PCIe 4G 模組

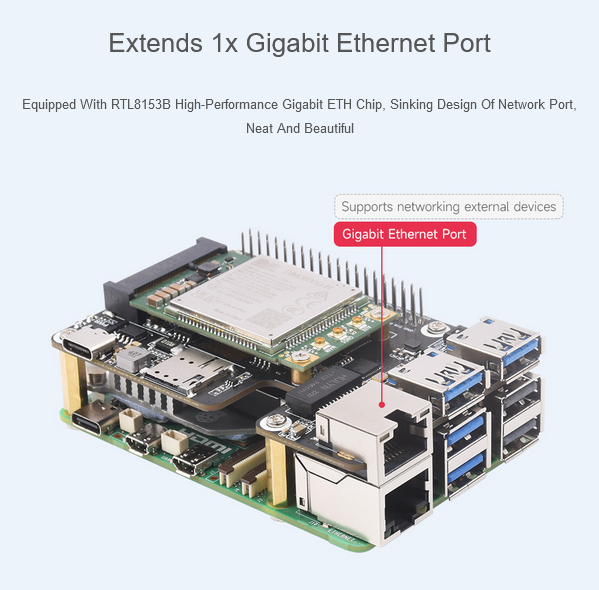

    7. 內建 RTL8153B 高性能乙太網路晶片,網路埠下沉式設計,整體工藝美觀,免安裝驅動程式
    8. 內建 USB Type-C 介面,可連接電腦進行 4G 連網、調試、升級固件,或用於外部供電輸入

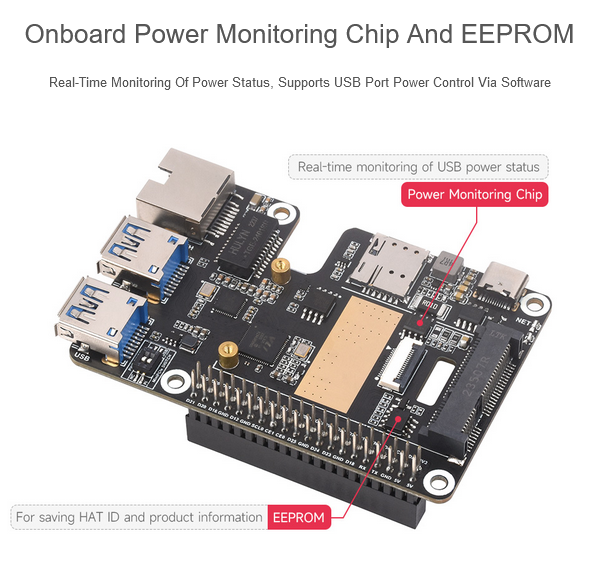

    9. 內建電源監控晶片,可即時測量模組電壓、電流和功率參數
    10. 內建 SIM 卡槽,適用 Nano-SIM 卡
    11. 內建重置按鍵、電源和網路指示燈,方便調試和查看模組工作狀態

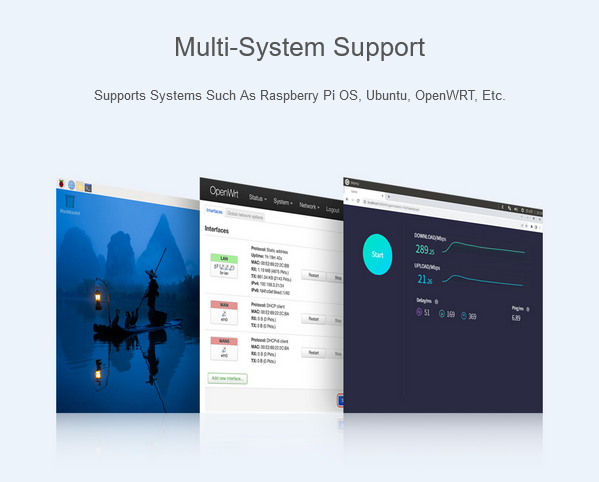

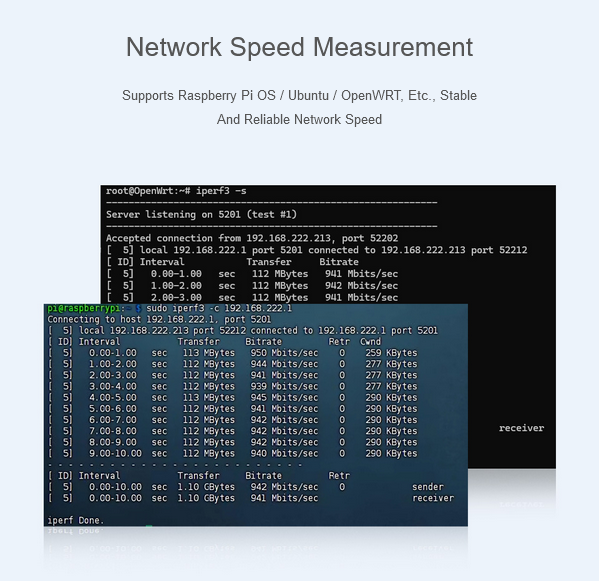

    12. 支援 Raspberry Pi OS /Ubuntu/OpenWRT 等作業系統,網路埠測速穩定可靠
    13. 支援全球頻段 4G/3G/2G 網路
      • LTE Cat-4:高達 150Mbps 下行和 50Mbps 上行速率
      • 3G(HSPA+):高達 42Mbps 下行和 5.76Mbps 上行速率
      • 2G (GPRS/EDGE):高達 236.8Kbps 下行和 236.8Kbps 上行速率
    14. 支援 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位

相關資料(點我):

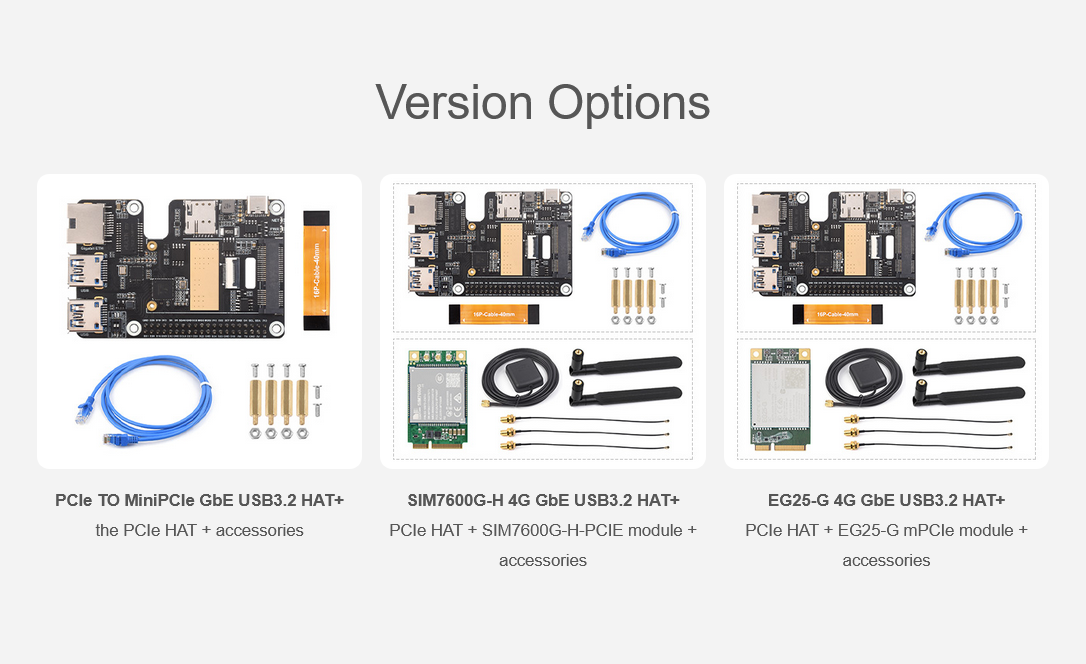

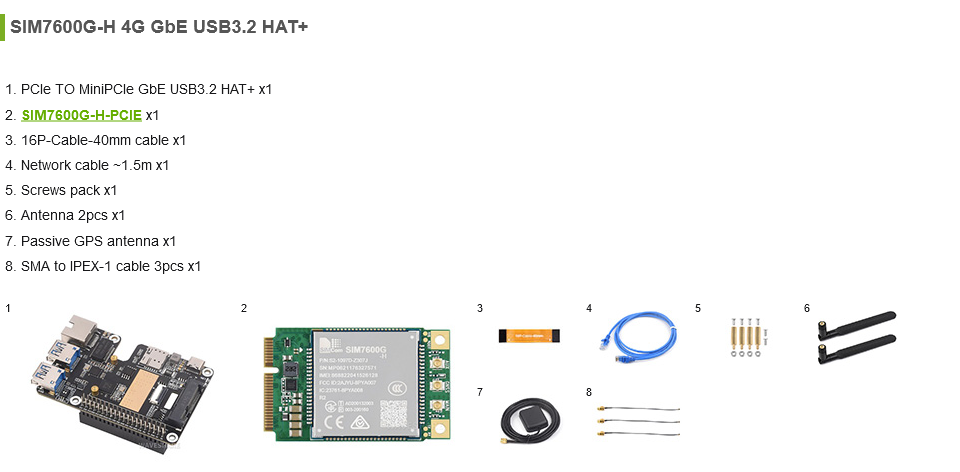

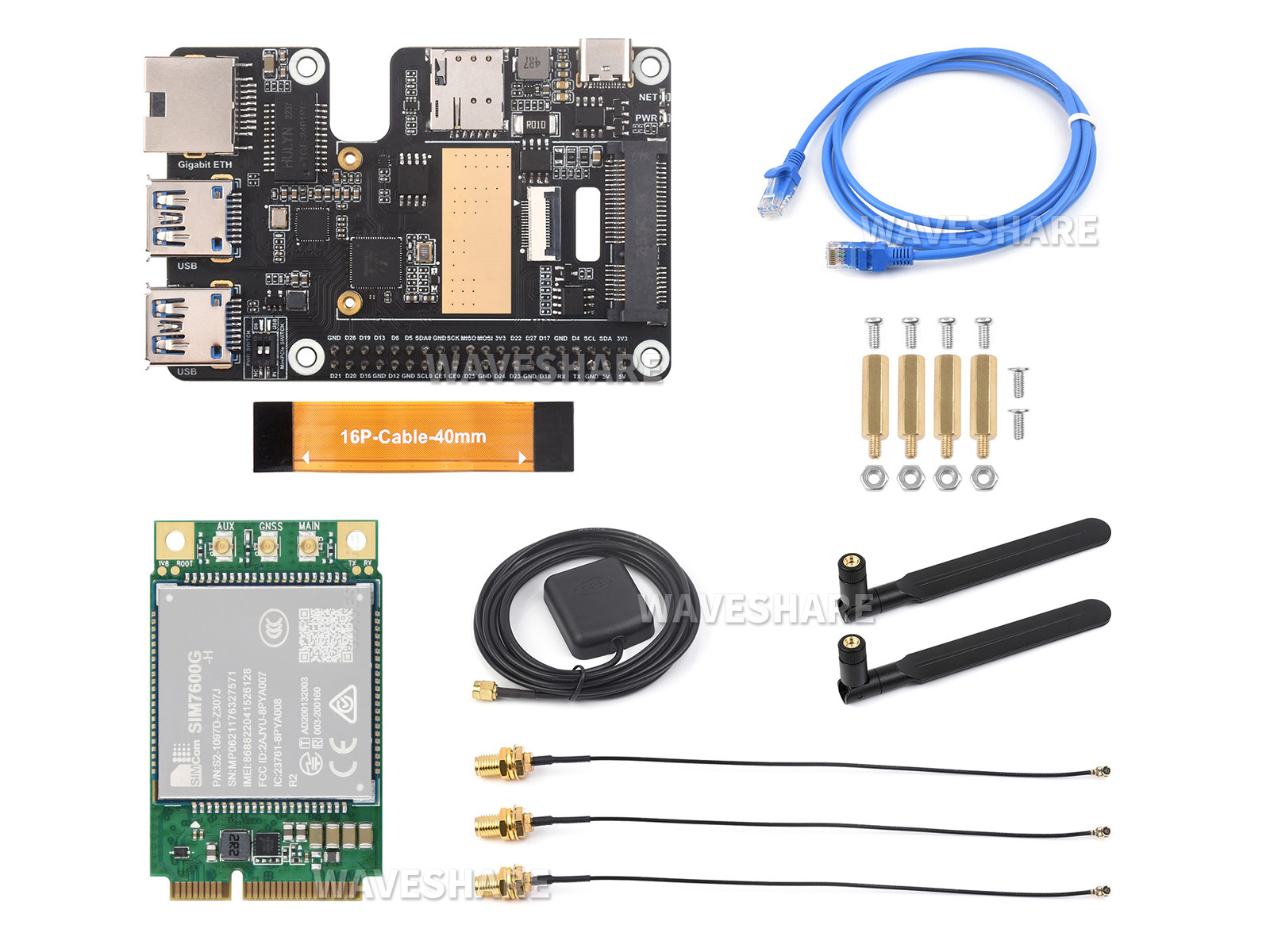

商品內容:

      1. PCIe 擴充模組 × 1
      2. 16P-Cable-40mm × 1
      3. 網路線(約1.5M) × 1
      4. 螺絲包 × 1
      5. SIM7600G-H-PCIE × 1

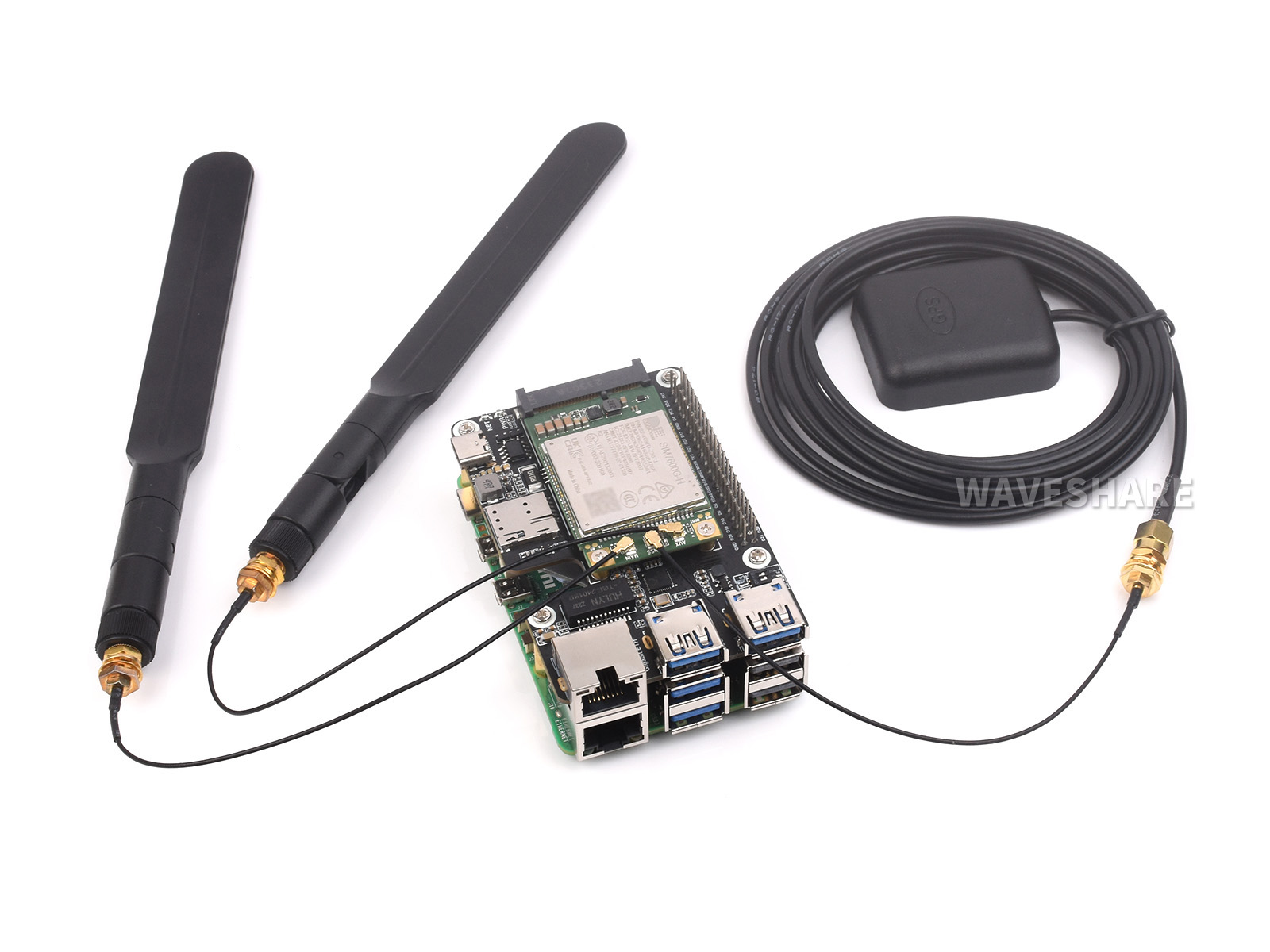

      6. 船槳天線 2pcs × 1
      7. 無源 GPS 天線 × 1
      8. SMA 轉 IPEX 1 代 射頻轉接線 (3pcs) × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派5 PCIe 轉 Mini PCIe 4G、乙太網和 USB 3.2 Gen1 模組”
Print Friendly, PDF & Email
SIM8200EA-M2 SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
5G 標準 3GPP R15 3GPP R16
晶片方案 高通驍龍 X55 高通驍龍 X62
工作頻段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5
GNSS GPS、GLONASS、北斗、伽利略和 QZSS
資料傳輸
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
軟體功能
操作系統 Windows/Linux/Android
通訊協定 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
撥號上網 RNDIS、NDIS、PPP、MBIM
簡訊(SMS) 支援 MT、MO、CB、Text、PDU
硬體升級 支援透過 USB 介面進行硬體升級
硬體說明
SIM卡 1.8V/2.95V
天線介面 用於 3G/4G/5G/GNSS
6 × IPEX-4 介面 4 × IPEX-4 介面
供電電壓 3.135~4.4V
外型封裝 M.2
產品尺寸 52.0 × 30.0 × 2.3mm 42.0 × 30.0 × 2.3mm
工作温度 -30℃ ~ +70℃
應用場景
適用地區 中美日韓、歐洲、中東、美洲 除美洲外的其他地區 美洲
適用地區僅供參考,實際以當地電信商網路覆蓋和支援的頻段選擇合適的模組
典型應用 CPE, 無人機, 視訊直播, 遠端醫療, 智慧安防
Print Friendly, PDF & Email

Mini PCIe 搭配 4G 模组比較表

模組型號

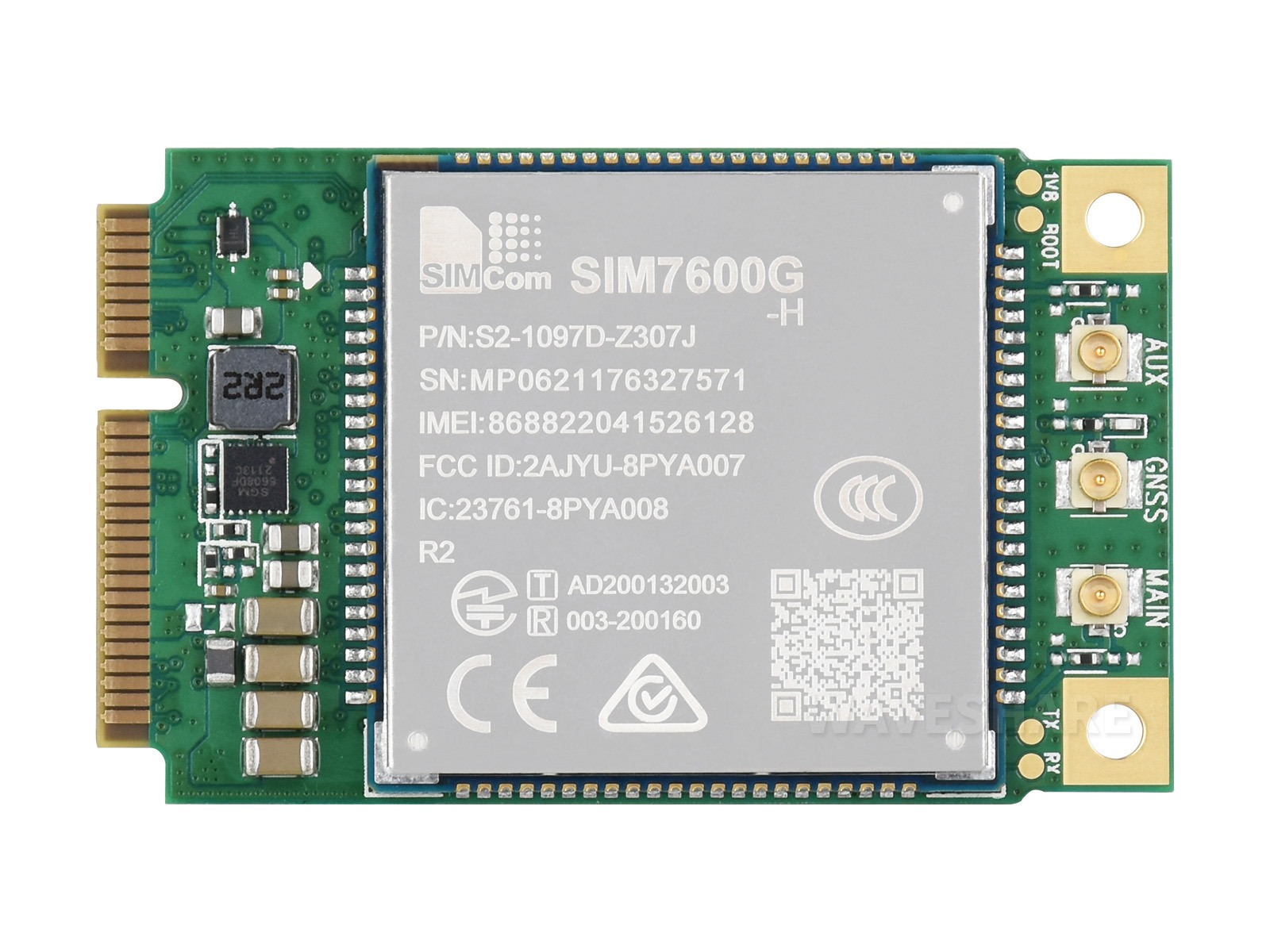

SIM7600G-H-PCIE

EG25-G mPCIe
圖片 工業級 5G CPE 無線路由器多模多頻段 工業級 5G CPE 無線路由器多模多頻段
工作頻段
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD B34, B38, B39, B40, B41 B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
資料傳輸
LTE-FDD 150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 130 Mbps(DL) / 35 Mbps(UL) 130 Mbps(DL) / 30 Mbps(UL)
HSPA+ 42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)
EDGE 236.8 Kbps (DL) / 236.8 Kbps (UL) 296 Kbps (DL) / 236.8 Kbps (UL)
GPRS 85.6 Kbps (DL) / 85.6 Kbps (UL) 107 Kbps (DL) / 85.6 Kbps (UL)
軟體功能
操作系統 Windows / Linux / Android
通訊協議 TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS,
FTPS, SMTPS, SSL, MMS, FILE
簡訊 (SMS) 支援 MT, MO, CB, Text, PDU
韌體升級 支援通過 FOTA / USB 介面進行韌體升級 支援通過 DFOTA / USB 介面進行韌體升級
硬體說明
SIM卡 1.8V / 3.0V
天線介面 IPEX 1 代介面 (LTE 主天線 + LTE 分集天線 + GNSS 天線)
供電電壓 3V ~ 3.6V
外形封装 Mini-PCIe
產品尺寸 50.8 × 31.0 × 5.5 mm 51.0 × 30.0 × 4.9 mm
工作溫度 -40℃ ~ +80℃
應用場景
適用地區 全球通用

說明:4G 模組為選配項,以商品內容為準。此表為實測搭配的型號,若用於其他模組,需確認針腳相容性,以實測為準。
Print Friendly, PDF & Email

樹莓派5 PCIE 擴充模組比較表

編號 型號 擴充介面 PCIe 版本 連接方向設計 電源監控 特點 參考售價
27709 树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO M.2 Board (D)
M.2_M_KEY PCIe ×1 Gen2/3 頂部 NVME、2280 288
27710 PCIe TO 2-CH M.2 HAT+ (B) 示例图片
PCIe TO 2-CH M.2 HAT+ (B)
M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ V 雙通道 NVME、2280 598
27480 PCIe TO 2-CH M.2 HAT+ Image
PCIe TO 2-CH M.2 HAT+
M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ V 雙通道 NVME、2242 518
26583 PCIe TO M.2 HAT+ Image
PCIe TO M.2 HAT+
M.2_M_KEY PCIe ×1 Gen2/3 HAT+ V NVME、2242 338
27580 PCIe TO M.2 MINI Image
PCIe TO M.2 MINI
M.2_M_KEY PCIe ×1 Gen2/3 頂部 NVME、2242、體積小巧 CALL
26785 PCIe TO M.2 Board (C) Image
PCIe TO M.2 Board (C)
M.2_M_KEY PCIe ×1 Gen2/3 側面 NVME、2280、側面安裝 338
26848 PCIe TO Gigabit ETH Board (C) Image
PCIe TO Gigabit ETH Board (C)
Gigabit ETH PCIe ×1 Gen2 側面 網路埠、側面安裝 CALL
27698 PCIe TO 4G/5G M.2 USB3.2 HAT+ Image
PCIe TO 4G/5G M.2 USB3.2 HAT+
M.2_B_KEY、USB3.2 × 3 PCIe ×1 Gen2 HAT+ V 支援 4G/5G 模組、擴充 USB3.2 CALL
27834 PCIe TO USB 3.2 Gen1 Board (C) Image
PCIe TO USB 3.2 Gen1 Board (C)
USB3.2 × 4 PCIe ×1 Gen2 側面 擴充 USB3.2、側面安裝 CALL
26847 PCIe TO USB 3.2 Gen1 HAT+ Image
PCIe TO USB 3.2 Gen1 HAT+
USB3.2 × 4 PCIe ×1 Gen2 HAT+ V 擴充 USB3.2 CALL
27541 PCIe TO Gigabit ETH USB3.2 HAT+ Image
PCIe TO Gigabit ETH USB3.2 HAT+
USB3.2 × 3、Gigabit ETH PCIe ×1 Gen2 HAT+ V 擴充 USB3.2、擴充網路埠 CALL
28142 PCIe TO MiniPCIe GbE USB3.2 HAT+ Image
PCIe TO MiniPCIe GbE USB3.2 HAT+
USB3.2 × 2、MiniPCIe、Gigabit ETH PCIe ×1 Gen2 HAT+ V 擴充 4G 模組,擴充 USB3.2 和網路埠 CALL
27336
RM520N-GL 5G HAT+
M.2_B_KEY PCIe ×1 Gen2 HAT+ V PCIE 直連 5G 模組、多種 5G 模組選擇 CALL
28411
PoE M.2 HAT+
M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2242 CALL
