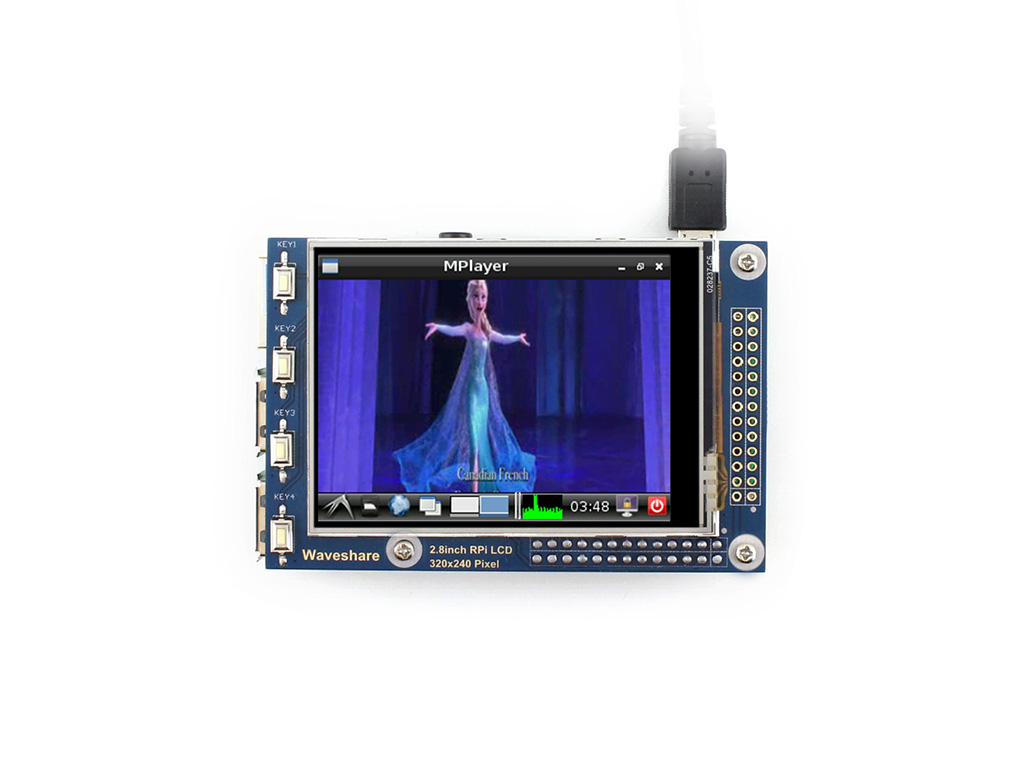

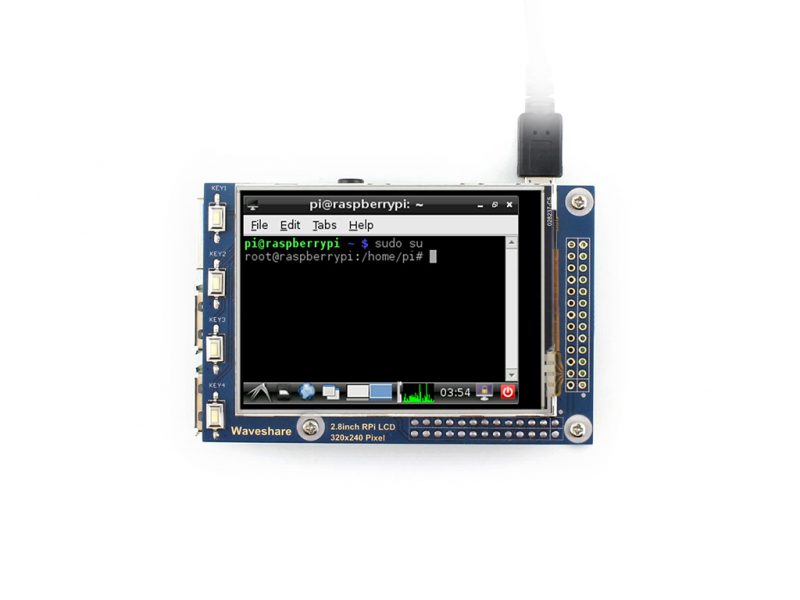

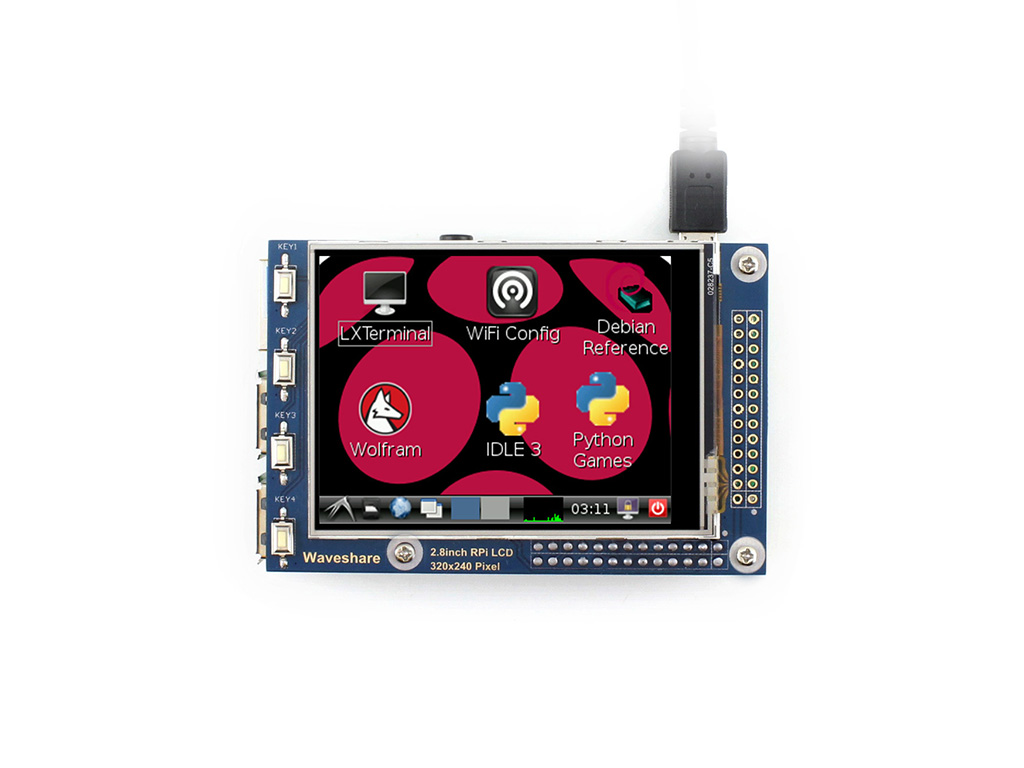

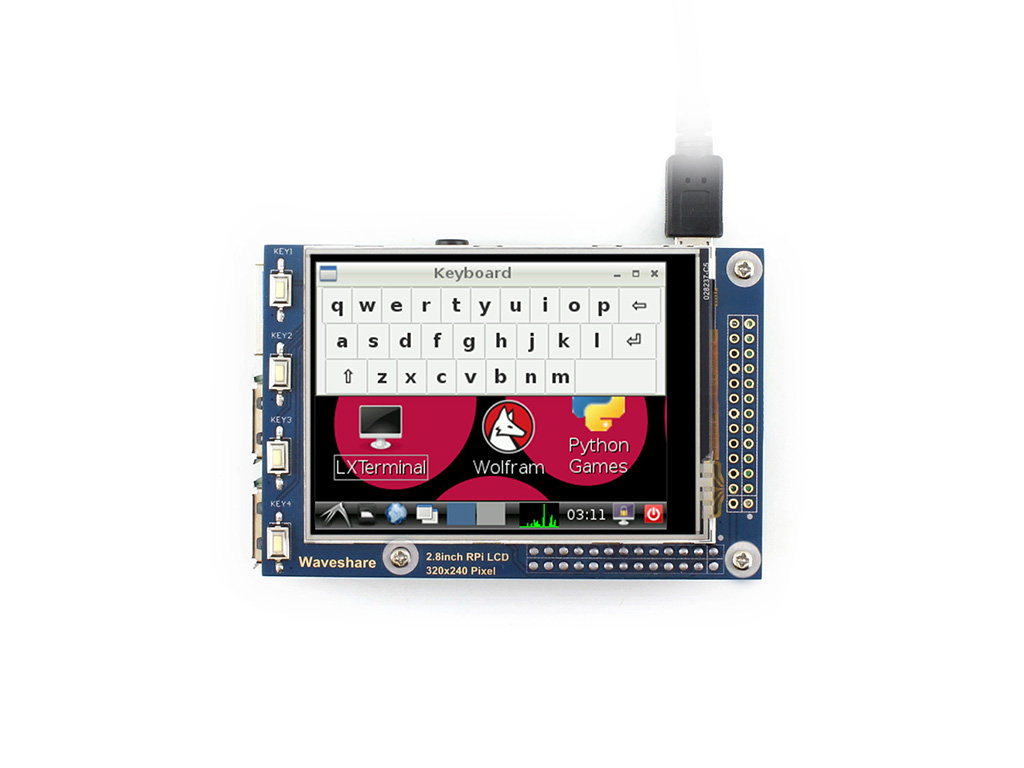

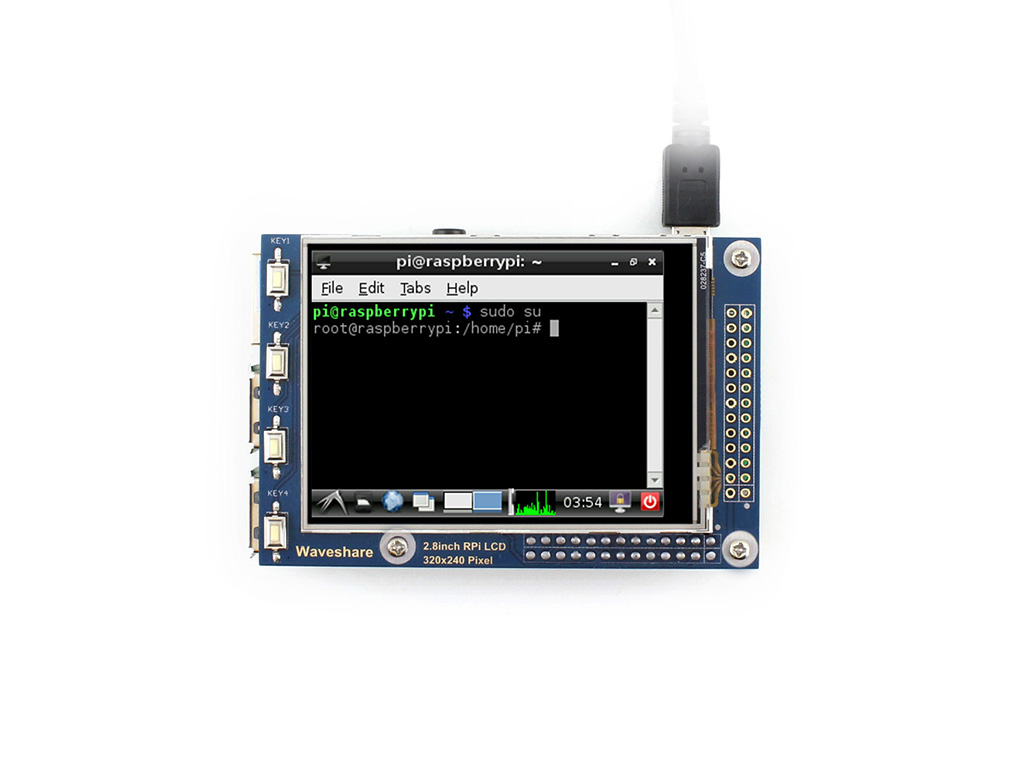

樹莓派2.8吋 320×240 電阻式觸控螢幕

NT$ 798 NT$ 598



適用樹莓派 3B+/3B/2B/B+/A+/B、BB Black和Banana Pi(需安裝驅動程式)

售價含稅,隨貨附發票

保固3個月

描述

Print Friendly, PDF & Email

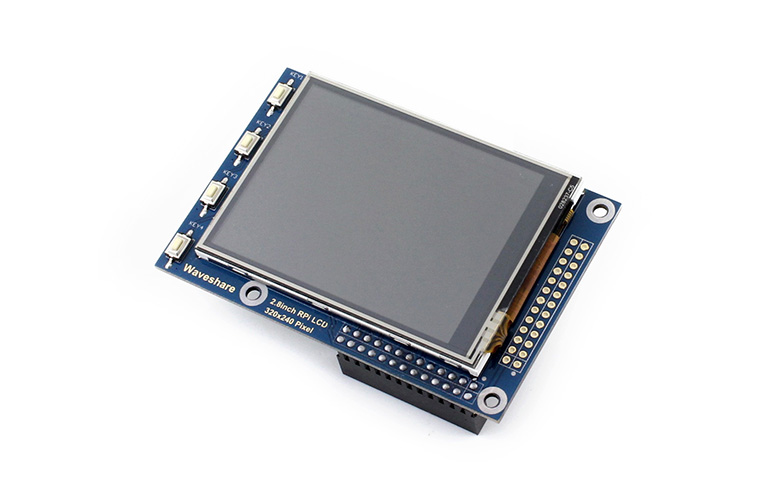

樹莓派2.8吋 320×240 電阻式觸控螢幕

原裝正品 CE認證

商品規格

    1. 解析度 320×240
    2. 電阻式觸控面板
    3. 支援樹莓派 Raspberry Pi、BB Black等主流mini PC

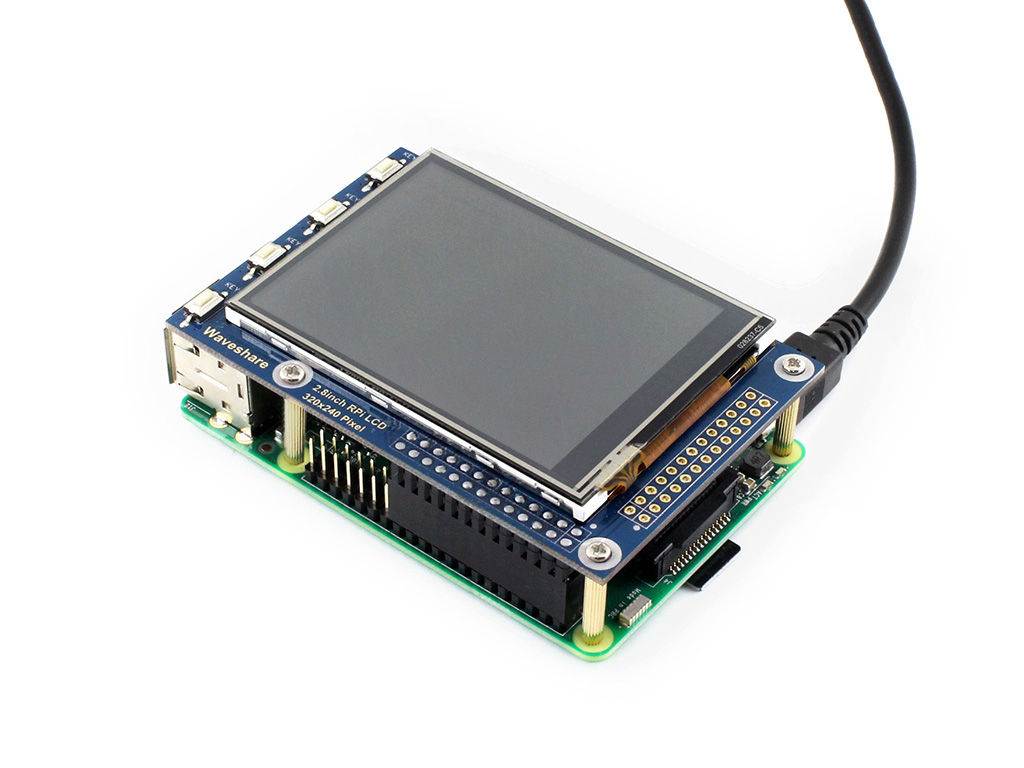

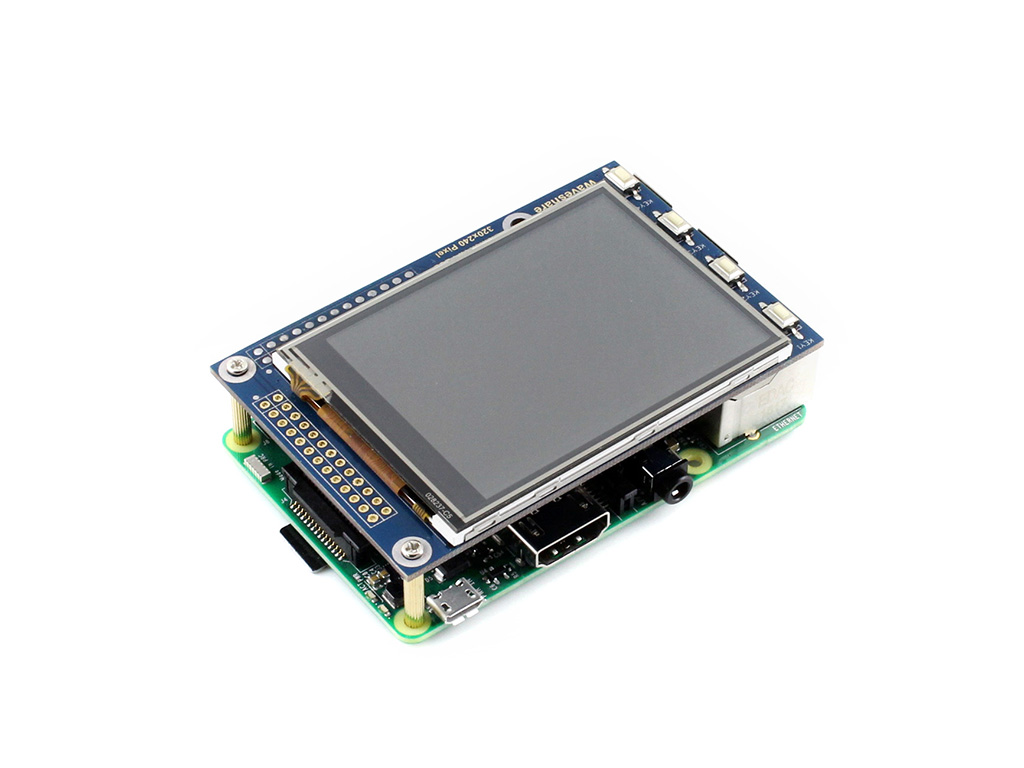

    4. 可直接插上任何版本樹莓派
    5. 配合樹莓派 Raspberry Pi使用時,支援Raspbian、Ubuntu等作業系統驅動程式
    6. 支援FBCP軟體驅動,可設定解析度和雙螢幕顯示

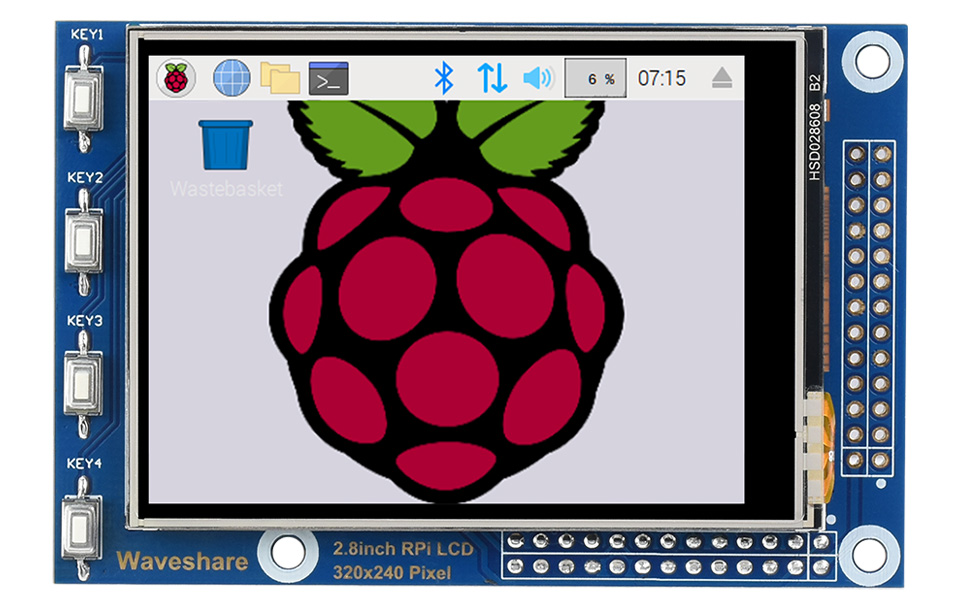

    7. 附按鍵4個,可以自行定義使用
    8. 主要參數
類型 TFT
通訊協定 SPI

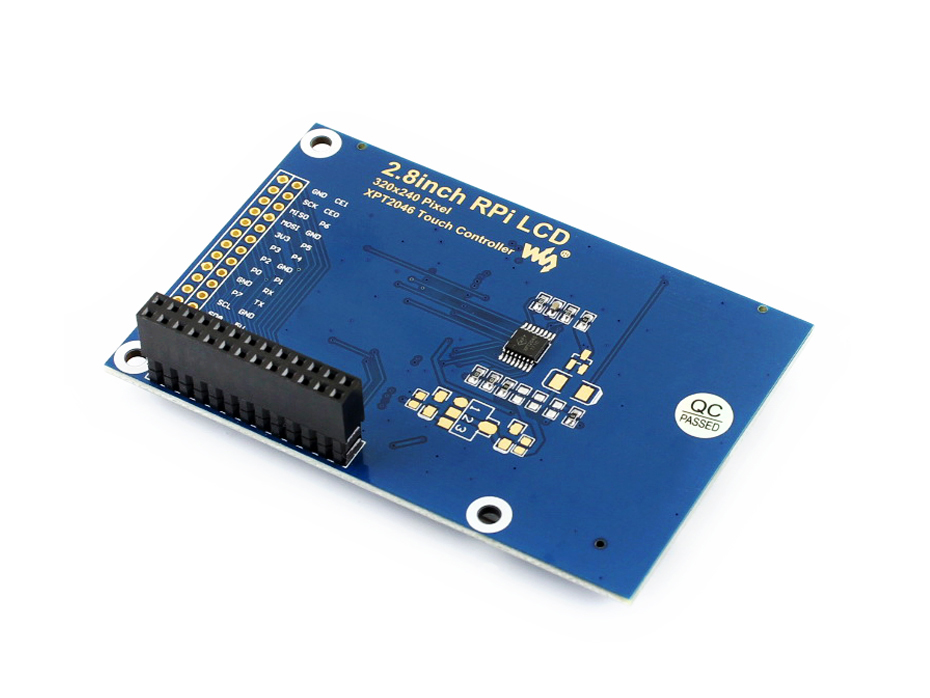

觸控面板晶片 XPT2046
顏色 65536色
背光 LED
解析度 320×240 (Pixel)
尺寸比例 4:3
功率 TBD
背光電流 TBD
工作溫度(℃) TBD
    1. 腳位定義
針腳腳位 標示 說明
1、17 3.3V 電源(3.3V電源輸入)
2、4 5V 電源(5V電源輸入)
3、5、7、8、10 NC NC
6、9、14、20、25 GND 電源接地
11 TP_IRQ 觸控面板中斷,檢測觸控面板有觸碰為低電位
12 KEY1 按鍵
13 RST 重置
15 LCD_RS 指令或資料暫存器選擇
16 KEY2 按鍵
18 KEY3 按鍵
19 LCD_SI/ TP_SI LCD顯示或觸控面板的SPI訊號輸入
21 TP_SO 觸控面板的SPI訊號輸出
22 KEY4 按鍵
23 LCD_SCK/ TP_SCK LCD顯示或觸控面板的SPI時脈訊號
24 LCD_CS LCD選擇訊號,低電位選擇LCD
26 TP_CS 觸控面板選擇訊號,低電位選擇觸控面板

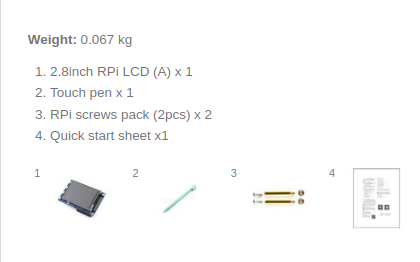

商品內容:

  1. 2.8inch RPi LCD (A) × 1
  2. 觸控筆 × 1
  3. RPi銅柱包(2pcs/套) x 1
  4. 快速入門手冊 × 1

額外資訊

解析度

320×480

85.06mm

56.21mm
