特價

樹莓派 Pico 螢幕模組(2.23吋, 128×32, OLED, I2C/SPI)

NT$ 588 (含稅)

暫無支援 Pico W

售價含稅,隨貨附發票

保固 3 個月

2 件庫存

描述

Print Friendly, PDF & Email

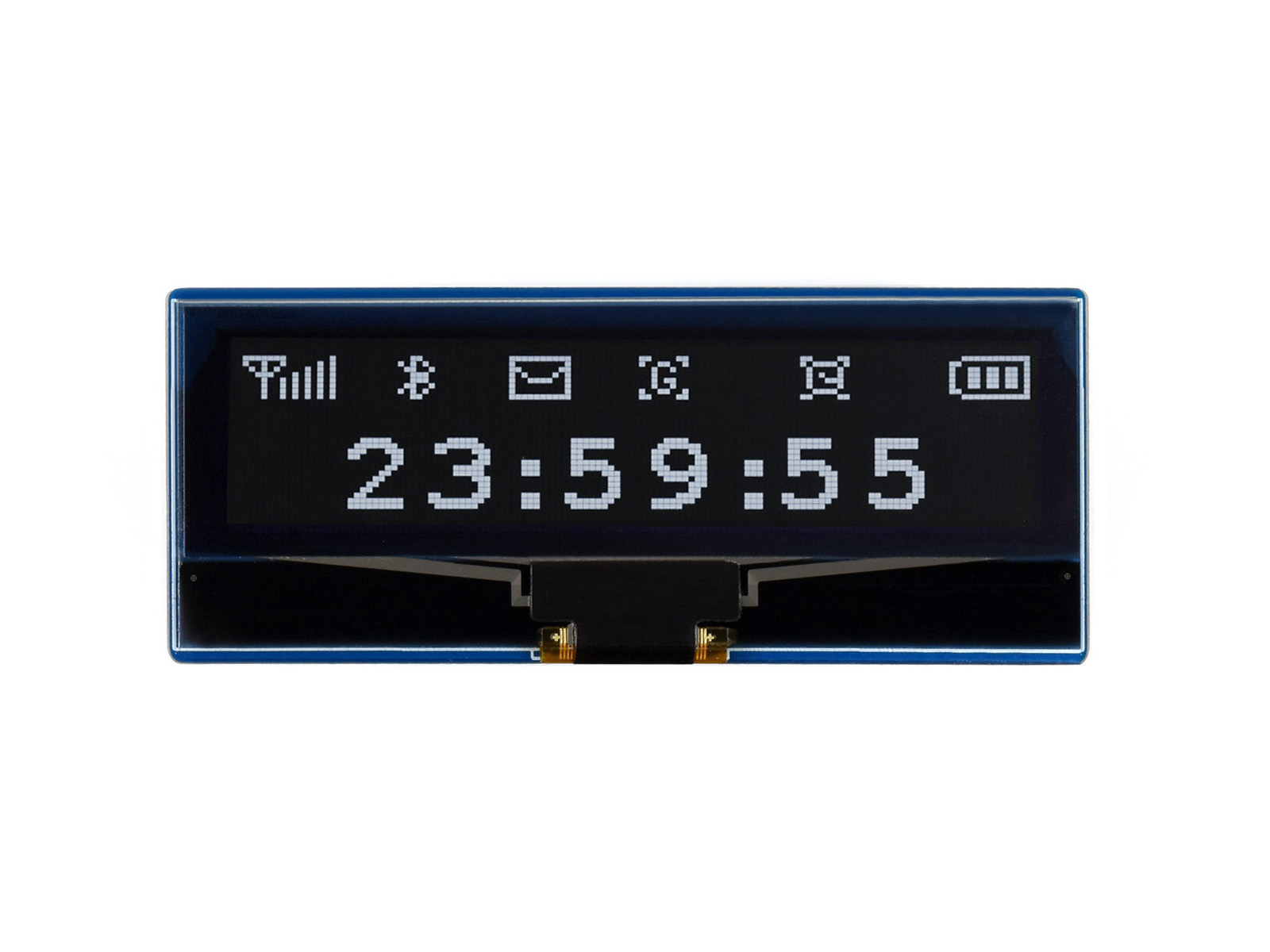

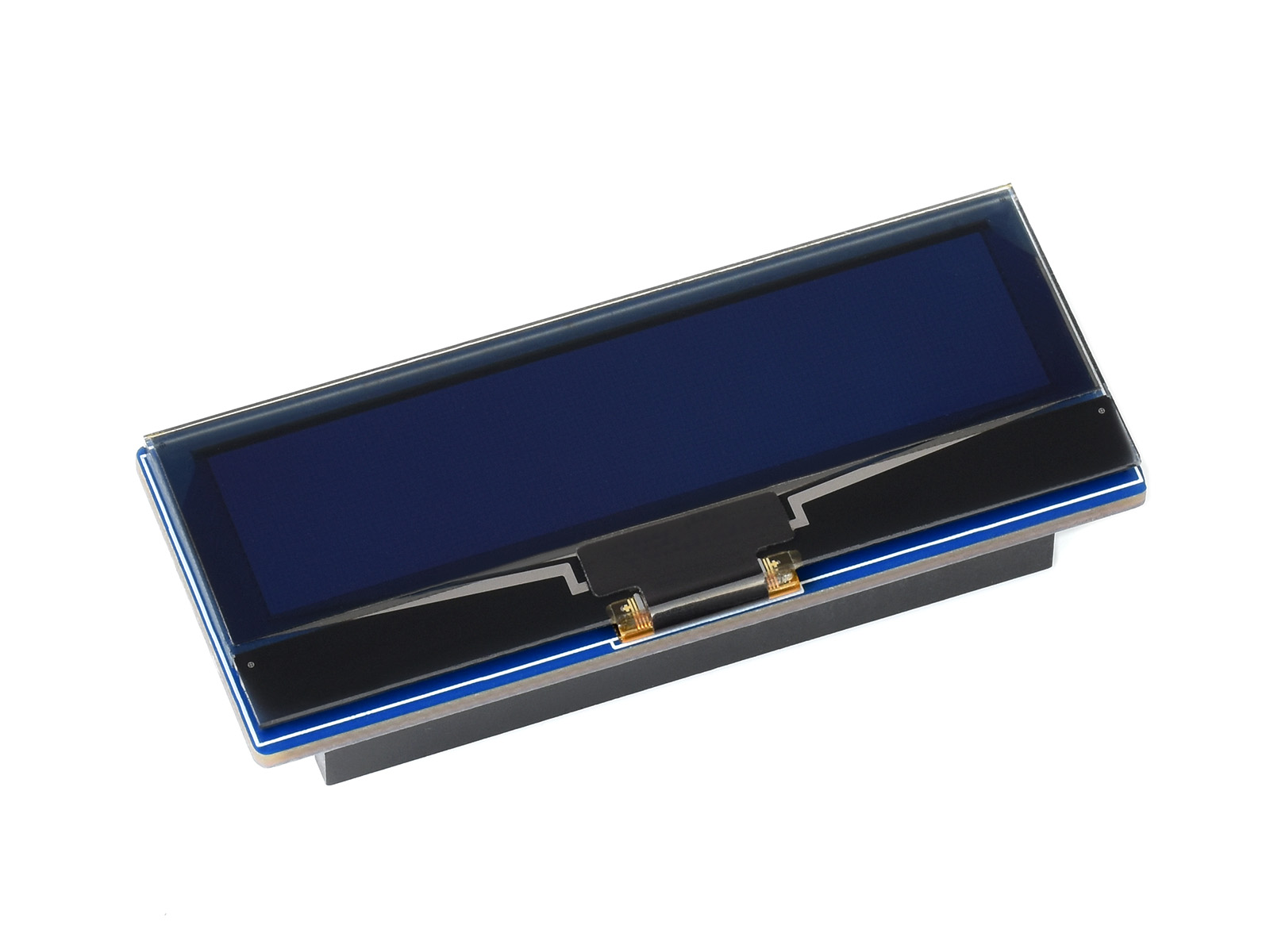

樹莓派 Pico 螢幕模組(2.23吋, 128×32, OLED, I2C/SPI)

商品特點:

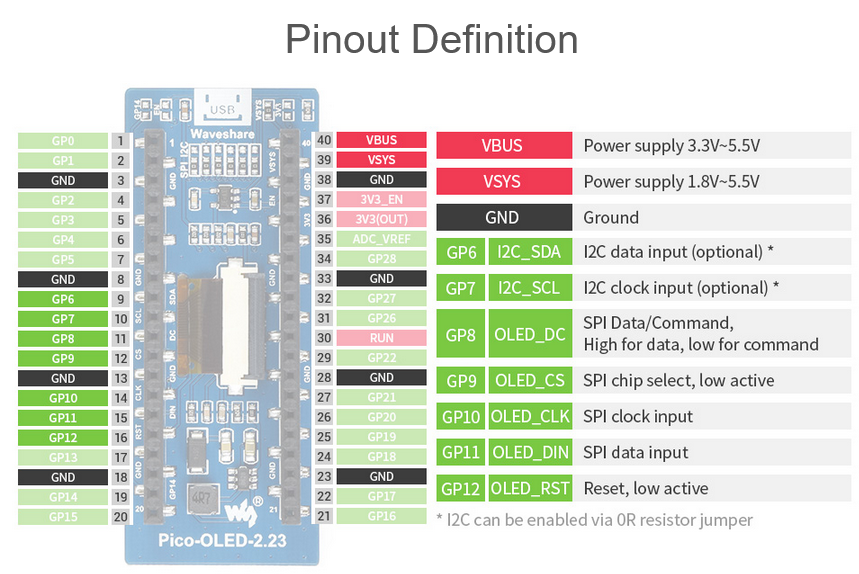

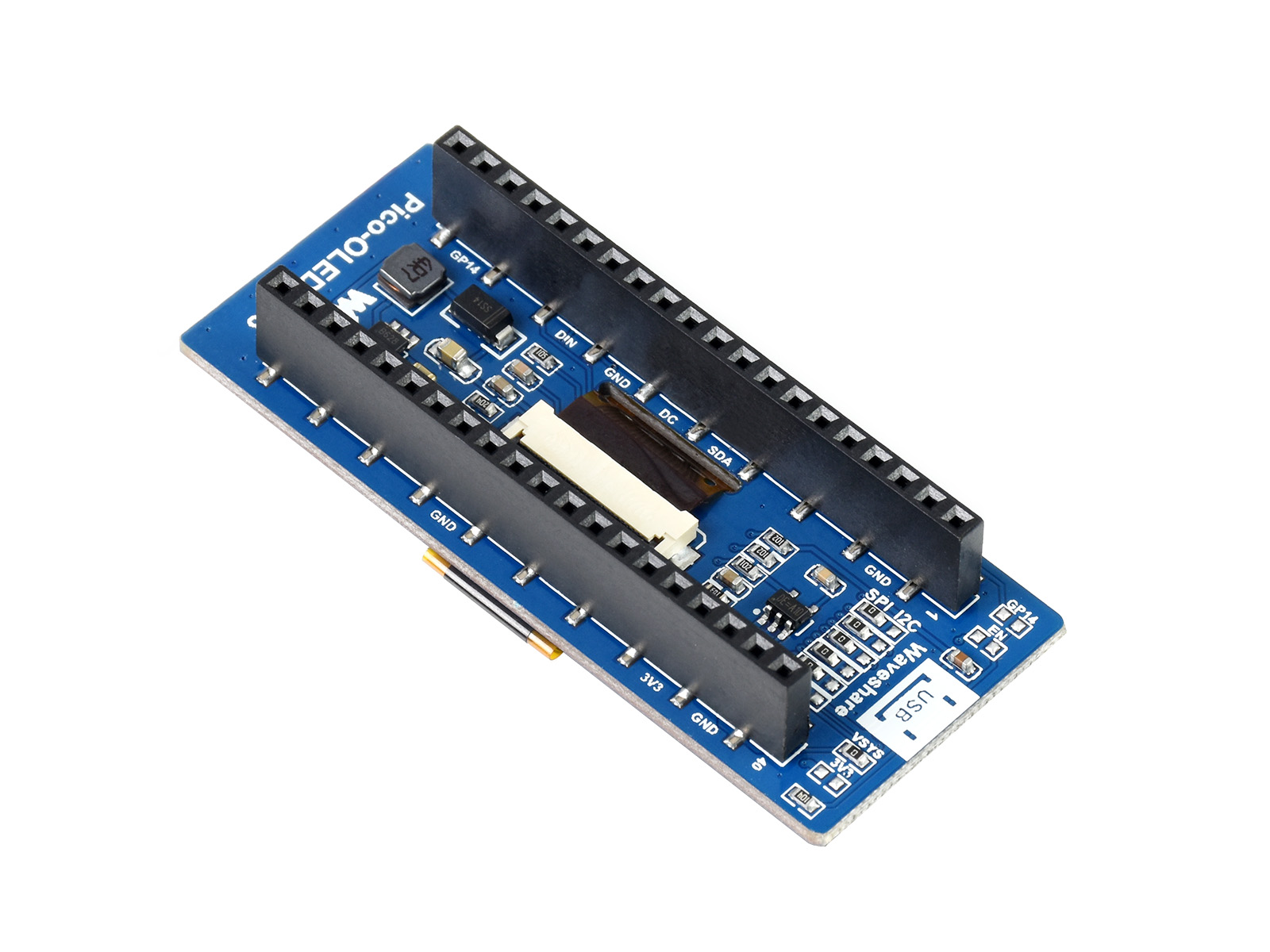

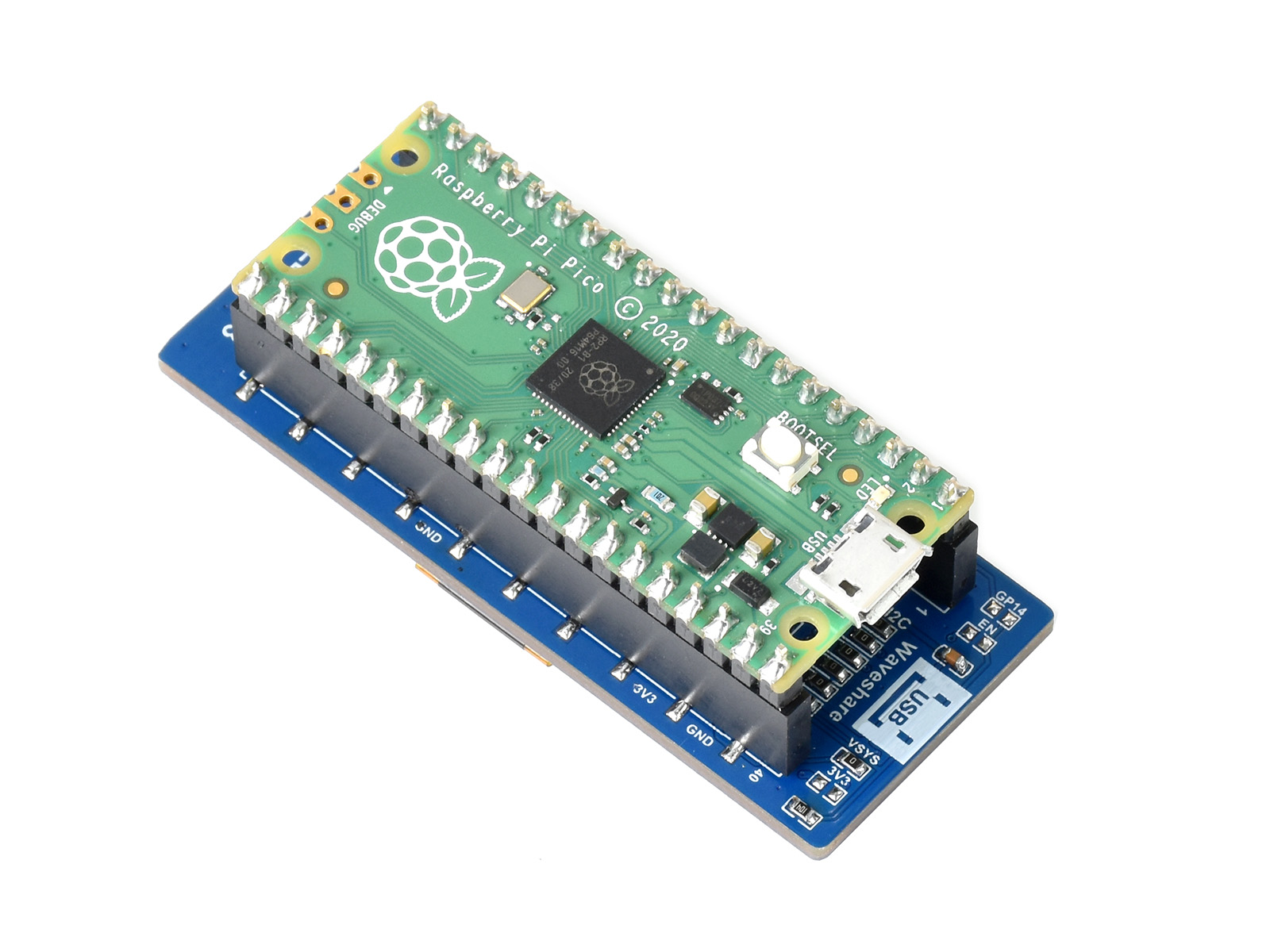

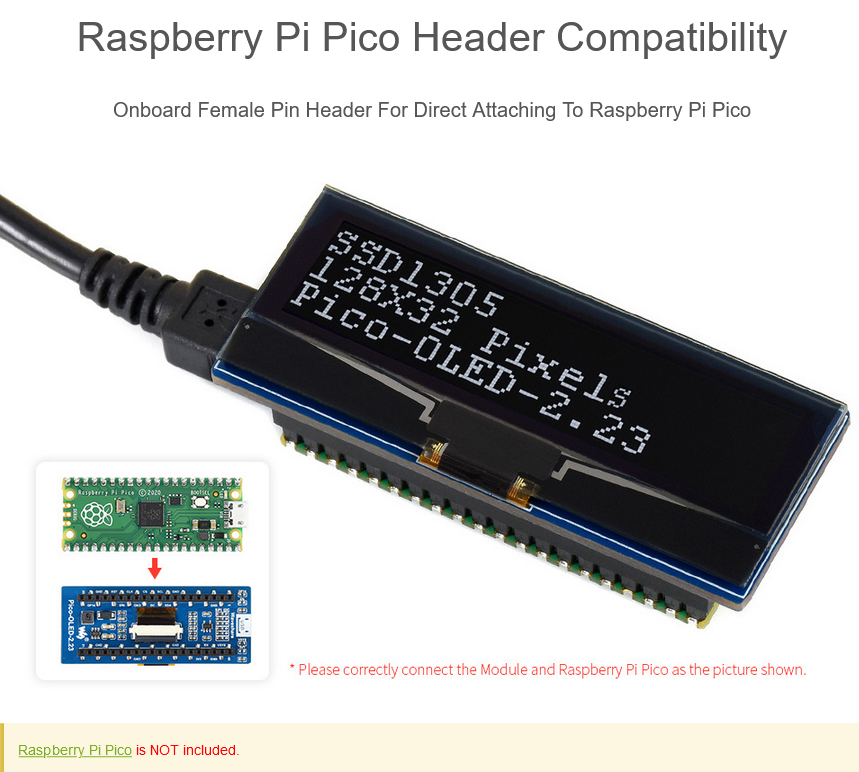

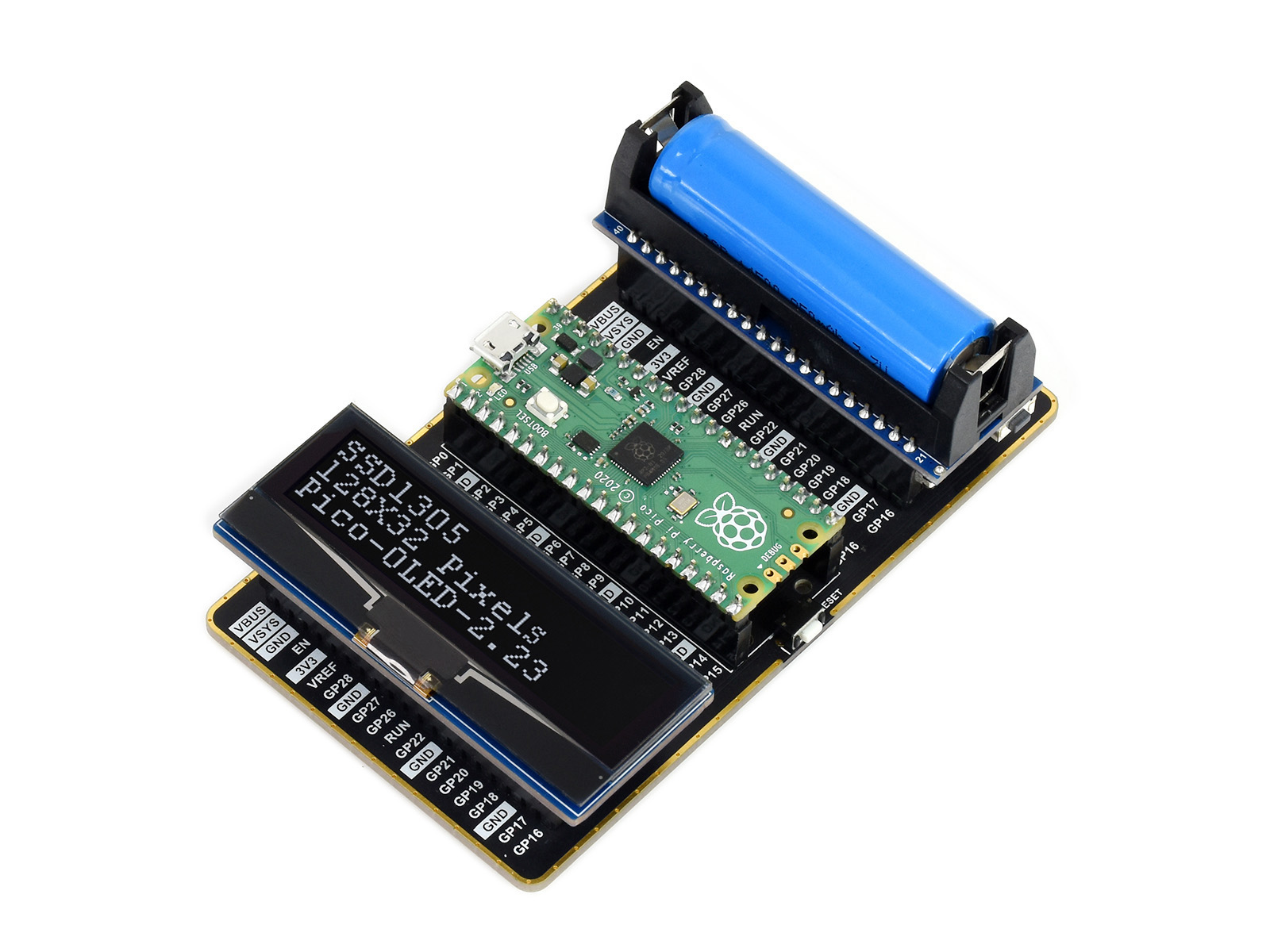

    1. 針對樹莓派 Pico 介面設計,相容 Raspberry Pi Pico 系列主板,預焊排針插槽,可直接連接到 Pico

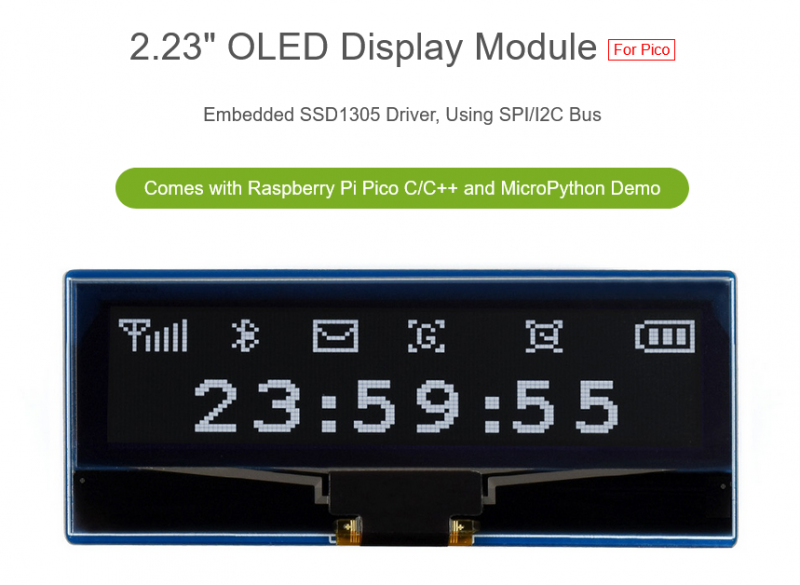

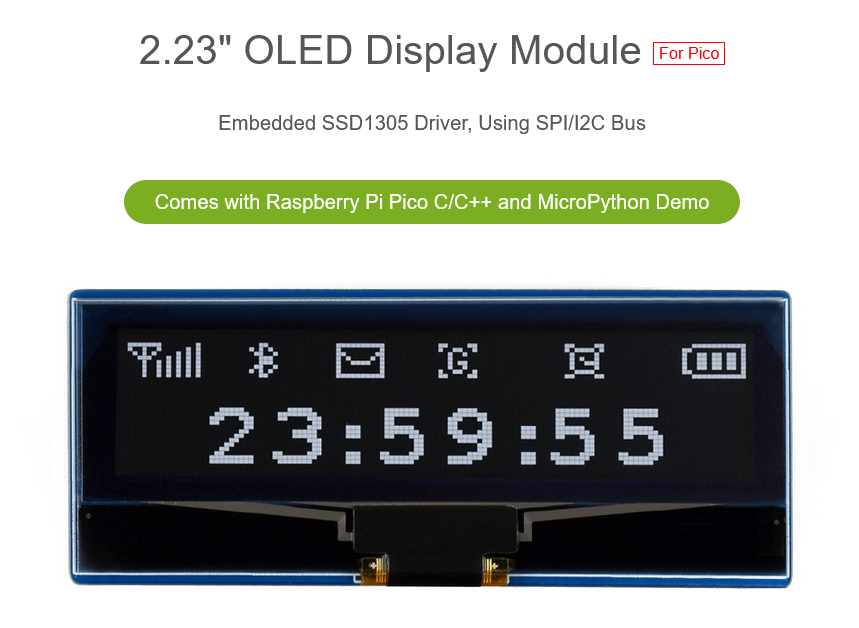

    2. 內建 SSD1305 驅動晶片,使用 4 線 SPI (預設)和 I2C 通訊介面控制,相容性佳,傳輸速度快
    3. 內建 1 個搖桿和 2 個按鍵,方便擴展應用
    4. 提供完善的配套資料手冊 (Raspberry Pi Pico C/C++ 和 Micro Python 等範例程式)

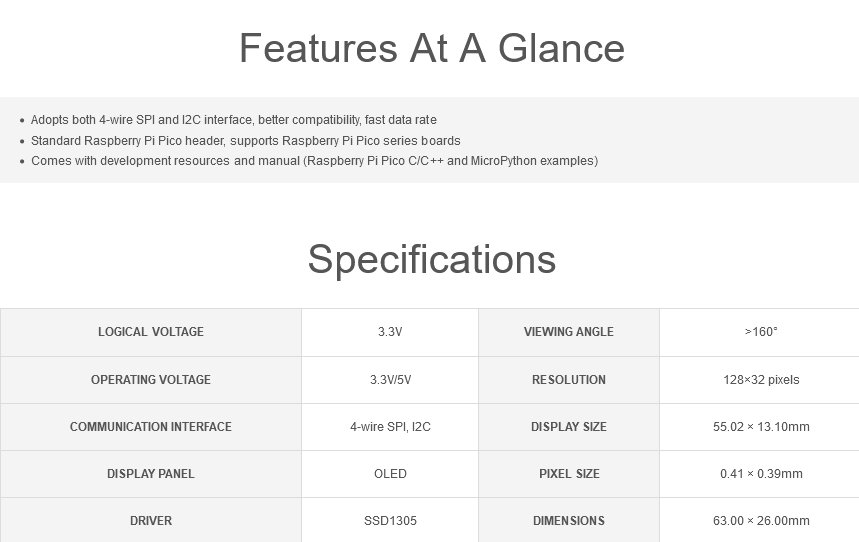

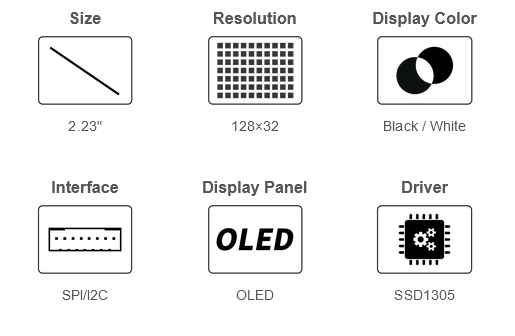

    5. 參數:
      • 邏輯電位:3.3V
      • 可視角度:>160°
      • 工作電壓:3.3V/5V
      • 解析度: 128 × 32 Pixels
      • 通訊介面: 4-wire SPI、I2C
      • 顯示尺寸: 55.02 × 13.10mm
      • 顯示面板: OLED
      • 畫素大小: 0.41 × 0.39mm
      • 控制晶片: SSD1305

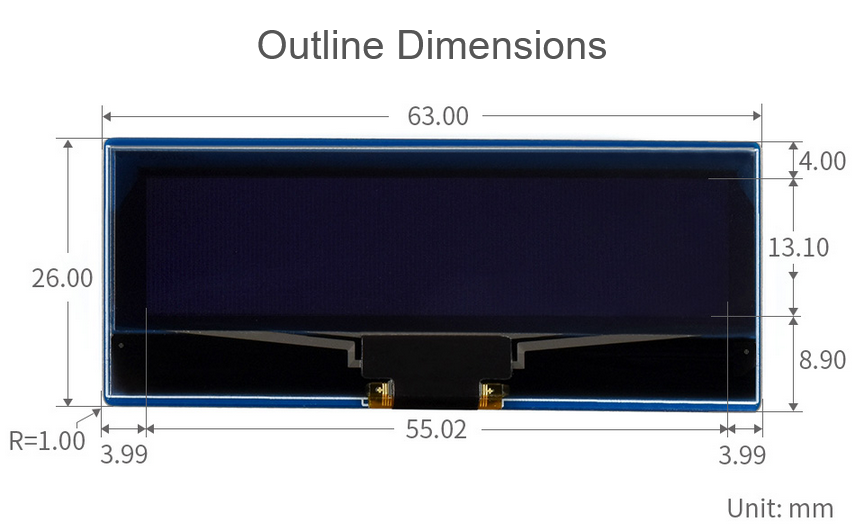

      • 尺寸: 63.00 × 26.00mm

相關文件:

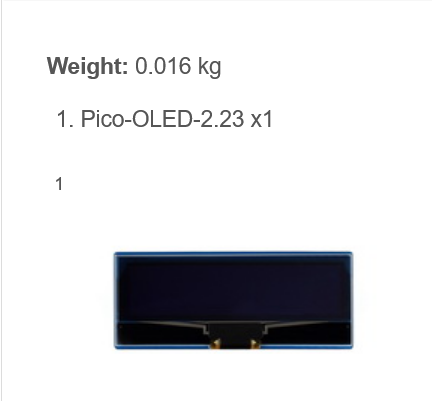

商品內容:

    • Pico-OLED-2.23 × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派 Pico 螢幕模組(2.23吋, 128×32, OLED, I2C/SPI)”
Print Friendly, PDF & Email

微雪電子各型螢幕比較表-1

型號 影像 觸摸 聲音 支援主流設備
解析度 介面 面板 可視角度 類型 介面 面板 内建喇叭 訊號輸出 樹莓派 JETSON NANO 電腦
SPI螢幕
3.2inch RPi LCD (C) 320×240 高速SPI TFT 電阻 SPI × × × ×
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 電阻 SPI × × × ×
3.5inch RPi LCD (C) 480×320 高速SPI TFT 電阻 SPI × × × ×
4inch RPi LCD (C) 480×320 高速SPI TFT 電阻 SPI × × × ×
DPI螢幕
7inch DPI LCD 1024×600 DPI IPS 170°
DSI螢幕
7inch DSI LCD 800×480 DSI TFT 電容 I2C 鋼化玻璃
7inch DSI LCD (with cam) 800×480 DSI TFT 電容 I2C 鋼化玻璃
HDMI / TYPE-C螢幕
3.5inch HDMI LCD 480×320 HDMI IPS 160° 電阻 SPI × × 僅顯示
4inch HDMI LCD 480×800 HDMI IPS 170° 電阻 SPI × × × 僅顯示
4inch HDMI LCD (C) 720×720 HDMI IPS 170° 電容 Type-C / I2C 鋼化玻璃
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 電阻 SPI × × 僅顯示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 電容 USB ×
4.3inch DSI LCD 800×480 DSI IPS 160° 電容 I2C 鋼化玻璃 × × × ×
5inch DPI LCD 800×480 DPI IPS 160° × × × × × × ×
5inch HDMI LCD 800×480 HDMI TFT 電阻 SPI × × × ×
5inch HDMI LCD (附外殼) 800×480 HDMI TFT 電阻 SPI × × × ×
5inch HDMI LCD (B) 800×480 HDMI TFT 電阻 USB × × ×
5inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT 電阻 USB × × ×
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT 電阻 USB × ×
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT 電容 USB 鋼化玻璃 ×
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 ×
5.5inch HDMI AMOLED (附外殼) 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 × × ×
7inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI × × × 僅顯示
7inch HDMI LCD (B) 800×480 HDMI TFT 電容 USB × × ×
7inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT 電容 USB × × ×
7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 電容 USB × × ×
7inch HDMI LCD (C) (附外殼) 1024×600 HDMI IPS 170° 電容 USB × × ×
7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 電容 USB ×
7inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA IPS 170° 電容 USB 鋼化玻璃 ×
7inch FHD Monitor 1080×1920 HDMI IPS 170° 電容 USB 鋼化玻璃
7HP-CAPQLED 1024×600 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃
7.9inch HDMI LCD 400×1280 HDMI IPS 170° 電容 USB 鋼化玻璃 ×
9inch 2560×1600 Monitor 2560×1600 HDMI IPS 178° 電容 USB 鋼化玻璃
10.1inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI × × × 僅顯示
10.1inch HDMI LCD (B) (附外殼) 1280×800 HDMI IPS 170° 電容 USB 鋼化玻璃 × × ×
10.1inch HDMI LCD (E) 1024×600 HDMI IPS 170° 電容 USB 鋼化玻璃 ×
10.1inch HDMI LCD (G) (附外殼) 1920×1200 HDMI IPS 160° 電容 USB 鋼化玻璃
10.1inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA TFT 電容 USB × ×
10.1HP-CAPQLED 1280×720 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃
10.5inch HDMI AMOLED 2560×1600 HDMI AMOLED 160° 電容 USB 鋼化玻璃
11.6inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
11.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
12.5inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃
13.3inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
13.3inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
13.3inch HDMI LCD (H) (附外殼) V2 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
15.6inch HDMI LCD(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
15.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃

SPI螢幕

  • 優點:售價低
  • 缺點:幀率低,僅適合低解析度,僅支援樹莓派,佔用樹莓派40pin GPIO介面(SPI),樹莓派系统兼容性差

DPI螢幕

  • 優點:售價低,幀率高,支援多種解析度,樹莓派系統相容性佳
  • 缺點:僅支援樹莓派,佔用樹莓派40pin GPIO介面

DSI螢幕

  • 優點:售價適中,幀率高,不佔用樹莓派40pin GPIO介面,樹莓派系統相容性佳
  • 缺點:僅支援樹莓派

HDMI / TYPE-C螢幕

  • 優點:幀率高,支援多種解析度,支援多種設備,不佔用樹莓派40pin GPIO介面,樹莓派系統相容性佳
  • 缺點:售價較高
Print Friendly, PDF & Email

樹莓派 Pico 及 Pico 2 規格比較表

型號 Pico 2 Pico
處理器 雙核 ARM Cortex-M33

雙核 Hazard3 RISC-V

@150MHz

雙核 ARM Cortex-M0+

@133MHz

SRAM 520KB 264KB
Flash 4MB 2MB
安全功能 啟動簽名、可用於解密的 OTP 存儲、硬體 SHA-256 加速器等
外接設備 2 × UART

2 × SPI

2 × I2C

3 × ADC

1 × USB 1.1 和 PHY

12 × PIO 狀態機 8 × PIO 狀態機
24 × PWM 16 × PWM
1 × HSTX
GPIO 針腳 26
Print Friendly, PDF & Email
項次 Sense HAT (B) Sense HAT (C) 樹莓派 Sense HAT 備註
陀螺儀 測量範圍:±250/500/1000/2000 dps
分辨率:16位
測量範圍:±16/32/64/128/256/512/1024/2048 dps
分辨率:16位
測量範圍:±245/500/2000 dps
分辨率:16位
C型角速度可選量程更多
加速度計 測量範圍:±2/4/8/16 g
分辨率:16位
測量範圍:±2/4/8/16 g
分辨率:16位
測量範圍:±2/4/8/16 g
分辨率:16位
磁力計 測量範圍:±49 gauss
分辨率:16位
測量範圍:±49.12 gauss
分辨率:16位
測量範圍:±4/8/12/16 gauss
分辨率:16位
C型磁力測量範圍更廣
氣壓計 測量範圍:260 ~ 1260 hPa
測量精度(常温下): ±0.025hPa
測量速率:1 Hz – 75 Hz
測量範圍:260 ~ 1260 hPa
測量精度(常温下):±0.1 hPa
測量速率:1 Hz – 25 Hz
測量範圍:260 ~ 1260 hPa
測量精度(常温下):±0.1 hPa
測量速率:1 Hz – 25 Hz
B、C型大氣壓測量的精度更高,速率更快
溫溼度感測器 測量精度(溼度):±2% rH
測量範圍(溼度):0% ~ 100% rH
測量精度(温度):±0.2°C
測量範圍(温度):-30 ~ 100°C
測量精度(溼度):±2% rH
測量範圍(溼度):0% ~ 100% rH
測量精度(温度):±0.2°C
測量範圍(温度):-30 ~ 100°C
測量精度:±4.5% rH
測量範圍:20% ~ 80% rH
測量精度(温度):±0.5°C
測量範圍(温度):15 ~ 40°C
B、C型温溼度測量的精度更高,範圍更廣
其他 颜色識別感測器
高精度12位元AD轉換晶片
颜色識別感測器
高精度12位元AD轉換晶片
8×8 RGB LED矩陣
五向摇桿
B、C型內建颜色識別感測器,支援AD連接更多感測器
Print Friendly, PDF & Email

微雪電子各型螢幕比較表-2

型號 類型 顯示顏色 解析度 顯示面積
(mm×mm)
支援介面 驅動晶片 尺寸
(mm×mm)
排針介面
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 彎排針
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排針
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 彎排針
0.96inch OLED (B) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 直排針
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5
PH2.0端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 彎排針
1.3inch OLED (B) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 直排針
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.47inch LCD Module LCD 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
Print Friendly, PDF & Email

樹莓派 Pico 系列商品比較表

編號 商品圖/型號 穩壓晶片 USB Flash 鋰電池埠 特性 參考售價
RP2350 主晶片
28568 pico树莓派原版
Pico 2
DC-DC, 800mA Micro USB 4MB 268
RP2040 主晶片
23108 pico树莓派原版
Pico W
DC-DC, 3000mA Micro USB 2MB 有 WIFI 298
23104 pico树莓派原版
Pico WH
DC-DC, 3000mA Micro USB 2MB 有 WIFI CALL
19310 pico树莓派原版
Pico
DC-DC, 800mA Micro USB 2MB 188
22600 pico树莓派原版
Pico H
DC-DC, 800mA Micro USB 2MB CALL
22809 pico微雪Type-A 版
Type-A 版
LDO, 500mA Type-A 4MB CALL
20187 pico微雪Type-C 版
Type-C 版
LDO, 800mA Type-C 2MB 128
24664 pico微雪微型版
微型版
LDO, 500mA 分體式
Type-C
2MB 分體式设计,可透過 FPC 導出 Type-C 介面 CALL
24594 pico微雪 RBG 矩陣版
RBG 矩陣版
LDO, 500mA Type-C 2MB 內建 5 × 5 RGB LED 矩陣 CALL
24082 pico微雪網路埠版
網路版
LDO, 500mA Type-C 4MB 有網路埠 CALL
26616 pico微雪藍芽版
藍芽版
LDO, 300mA 分體式
Type-C
2MB 支援藍芽 5.1,分體式设计,可透過 FPC 導出 Type-C 介面 CALL
26372 RP2040 微控制器开发板 0.99 圓形 LCD 版
0.99″ 圓形 LCD
有外殼版
LDO, 500mA Type-C 2MB 0.99 吋 IPS,CNC 金屬外殼 CALL
22668 RP2040 微控制器开发板 1.28'' 圓形 LCD 版
1.28″ 圓形 LCD 版
LDO, 300mA Type-C 2MB 支援(邊充邊放) 1.28 吋 IPS CALL
26369 RP2040 微控制器开发板 1.28'' 圓形 LCD 有外殼版
1.28″ 圓形 LCD
有外殼版
LDO, 300mA Type-C 2MB 支援(邊充邊放) 1.28 吋 IPS,CNC 金屬外殼 CALL
24580 RP2040 圓形觸控 LCD 版
1.28″ 圓形觸控 LCD 版
LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.28 吋觸控螢幕 CALL
26371 RP2040 圓形觸控 LCD 版有外殼
1.28″ 圓形觸控 LCD
有外殼版
LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.28 吋觸控螢幕,CNC 金屬外殼 CALL
28161 RP2040 圓形觸控 LCD 版有外殼
1.69″ 圓角觸控 LCD
LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.69 吋觸控螢幕 CALL
20330 pico微雪LCD 版
0.96″ LCD 版
DC-DC, 2000mA Type-C 2MB 支援(邊充邊放) 0.96 吋 IPS CALL
20290 pico微雪升級版
升級版
DC-DC, 2000mA Type-C 4MB/16MB 支援(邊充邊放) CALL
25506 RP2040-PiZero
DVI 介面版
LDO, 300mA Type-C 16MB 支援(邊充邊放) 內建 DVI 介面、Micro SD 卡座和 PIO-USB 介面 CALL
26379 PICO-Cam-A
攝影鏡頭 LCD 版
Type-C 16MB 內建灰度攝影鏡頭、1.14 吋 IPS CALL
