最新版樹莓派 UPS 擴充模組(D版, 彈簧頂針, 支援邊充邊放電)

NT$ 868 (含稅)

本商品是專門針對 Raspberry Pi 系列主板設計的不間斷電源 (UPS) 擴充模組,內建附路徑管理的開關型鋰電池充電晶片、升壓晶片和電壓電流監測晶片,可以透過 I2C 介面監測電池工作狀態

相容樹莓派3B/3B+/4B(不相容5B)

售價含稅,隨貨附發票

保固 3 個月

5 件庫存

NT$ 2,938 (含稅)
NT$ 768 (含稅)

描述

Print Friendly, PDF & Email

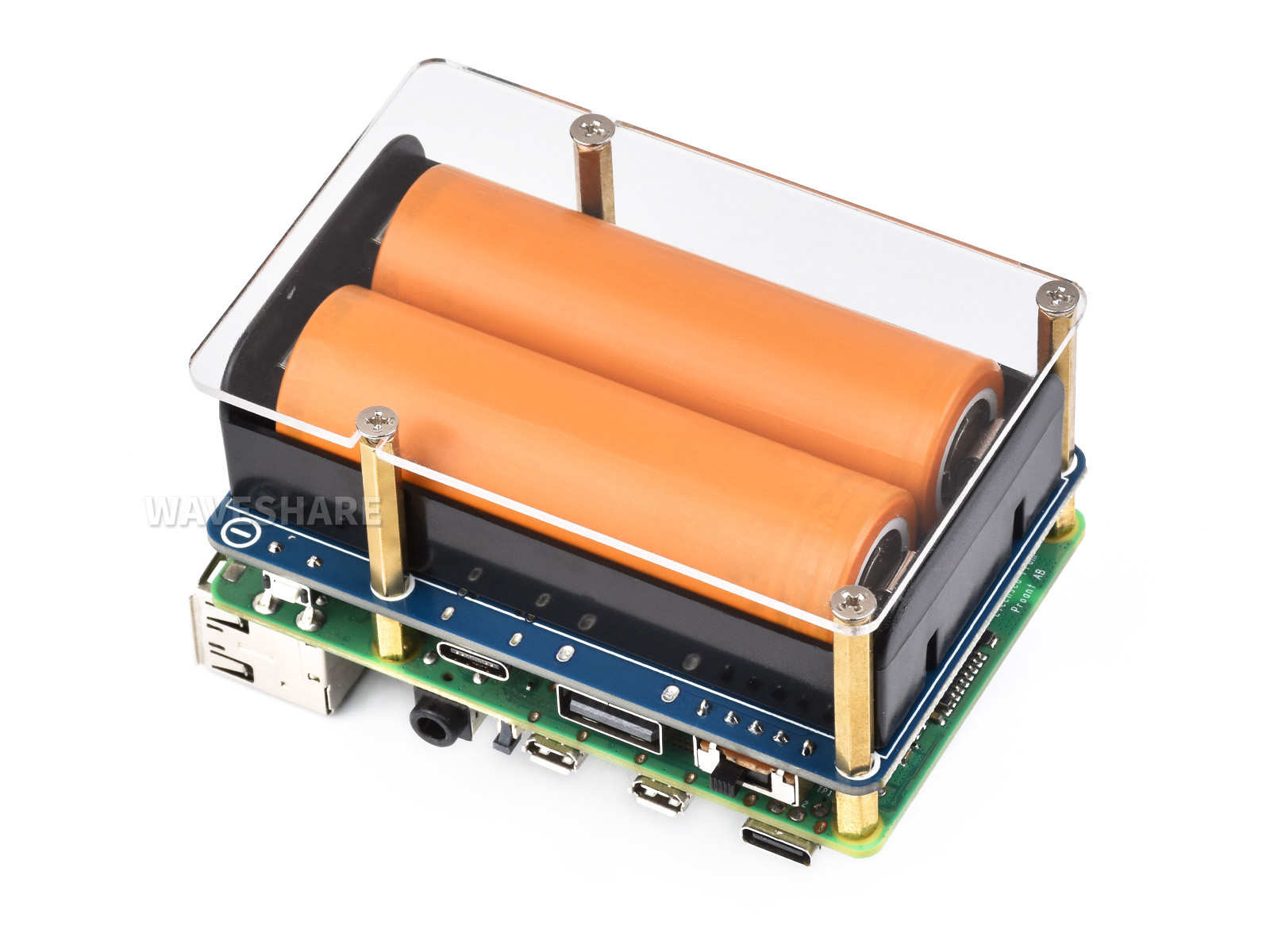

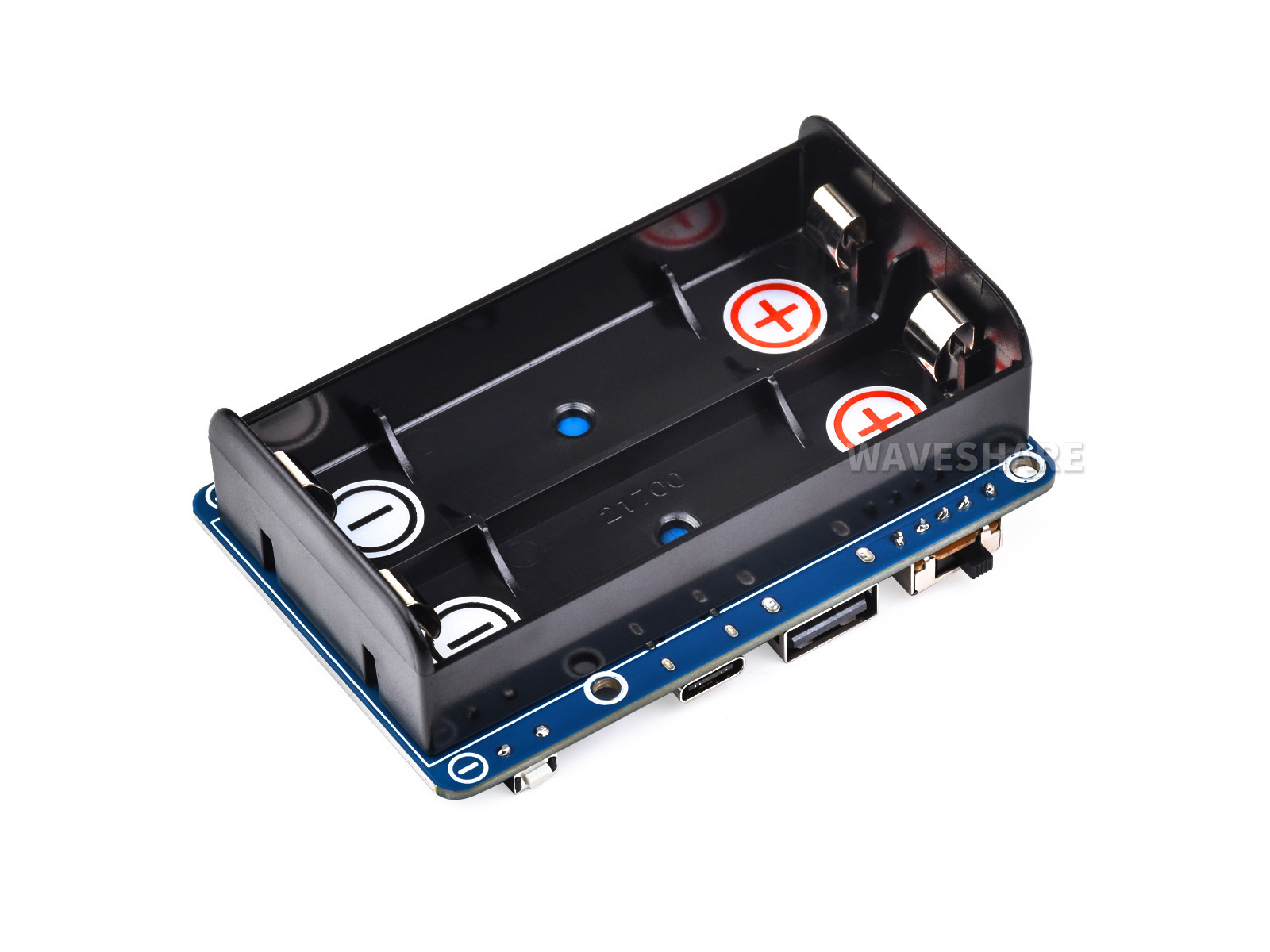

最新版樹莓派 UPS 擴充模組(D版, 彈簧頂針, 支援邊充邊放電)

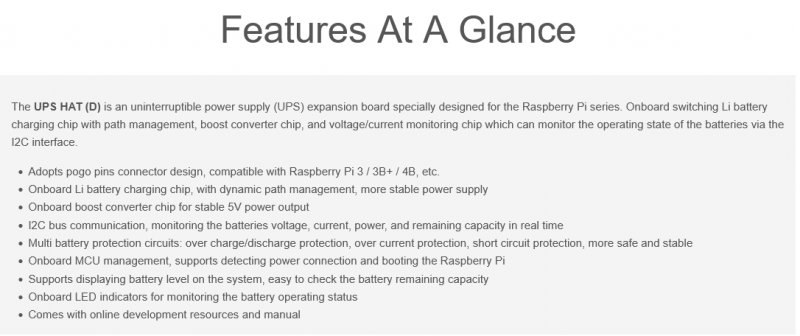

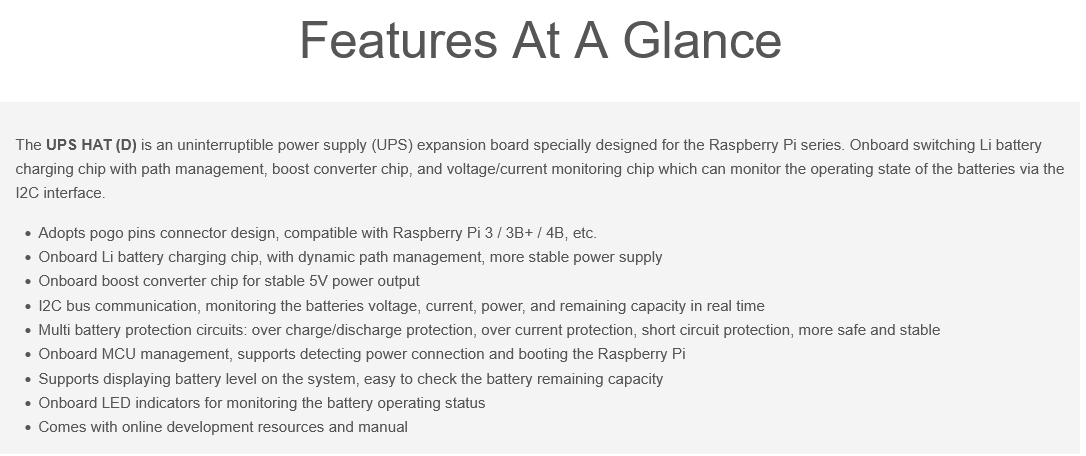

商品特點:

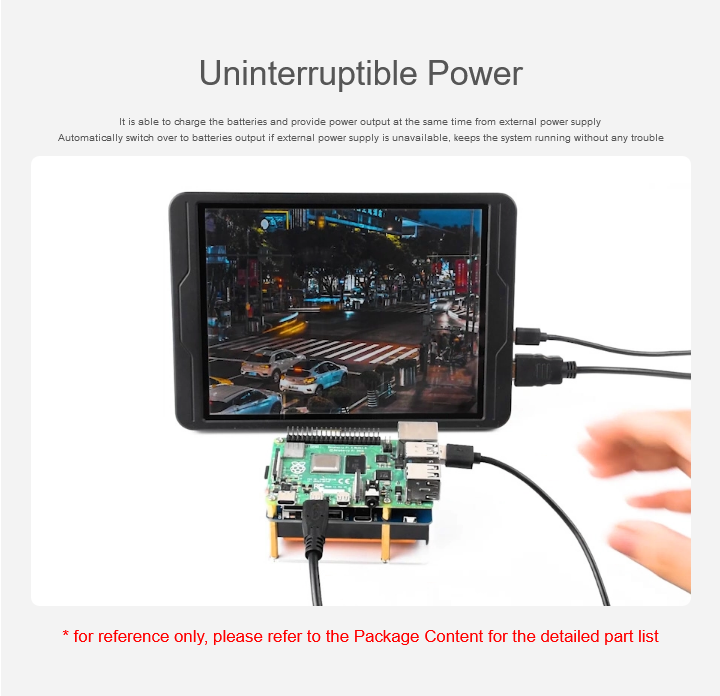

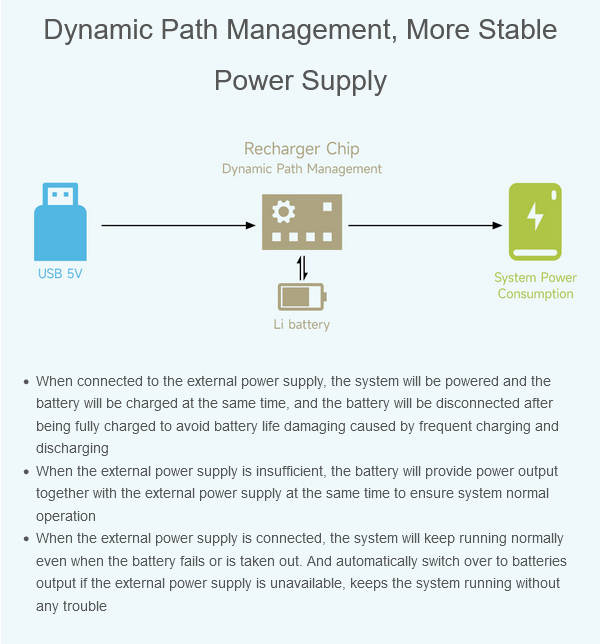

    1. 支援同時充電和放電,不間斷供電:
      • 連接外部電源,會供電給系統,同時給鋰電池充電
      • 斷開外部電源,會自動切換自鋰電池供電給系統,不會影響系統正常運作

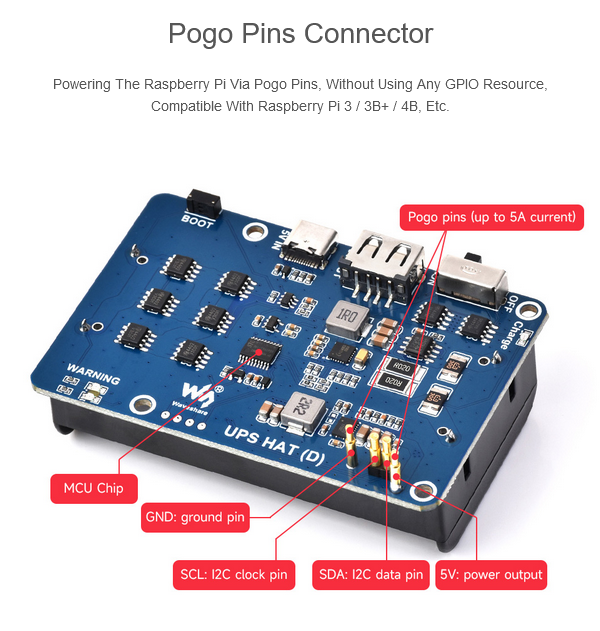

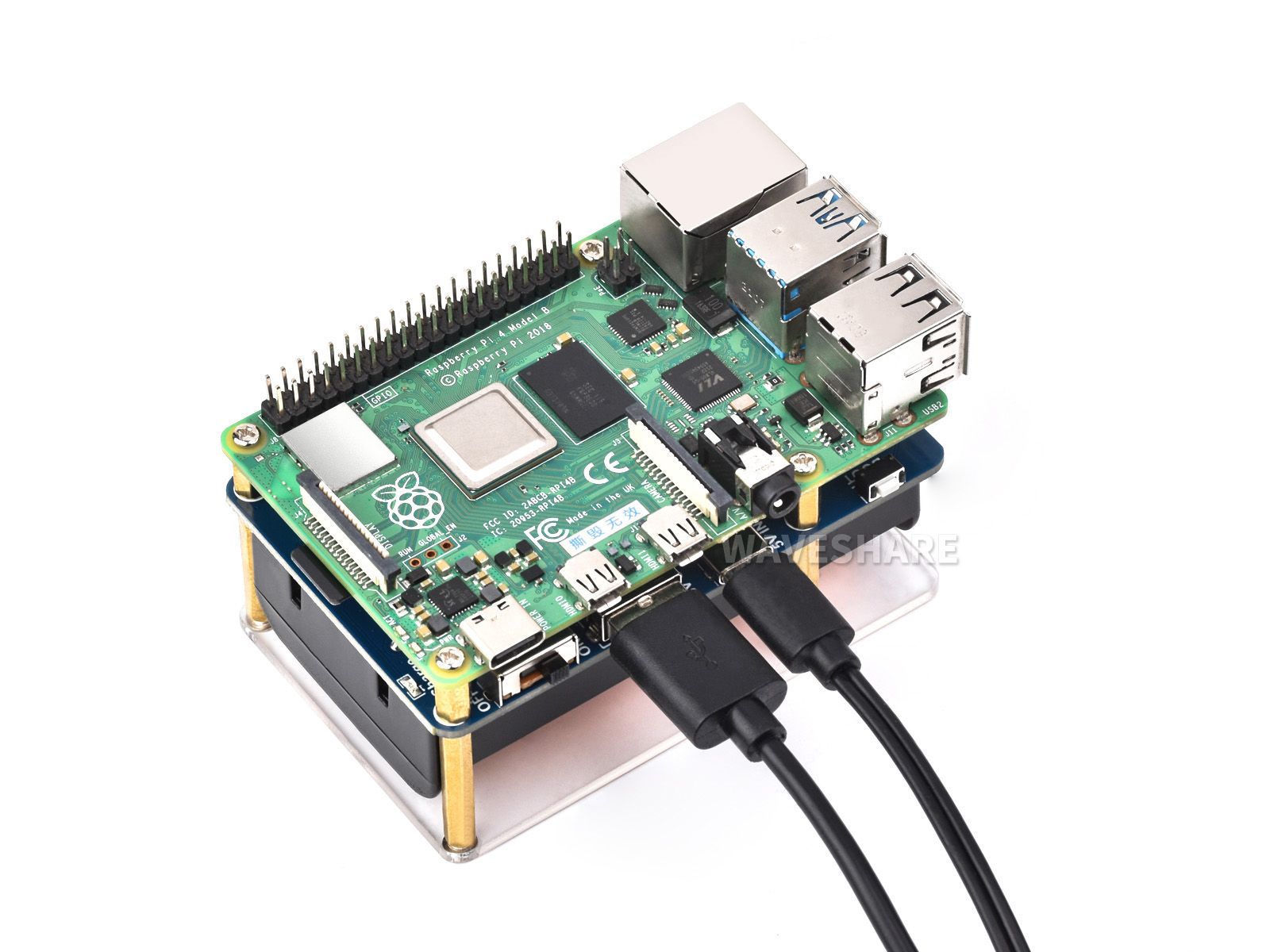

    2. 採用彈簧頂針介面設計,相容樹莓派 3B/3B+/4B 等主機板(不相容 Pi 5B)
    3. 透過彈簧頂針供電給樹莓派,不佔用 GPIO 排針資源
    4. 內建鋰電池充電晶片,支援動態路徑管理,供電更穩定

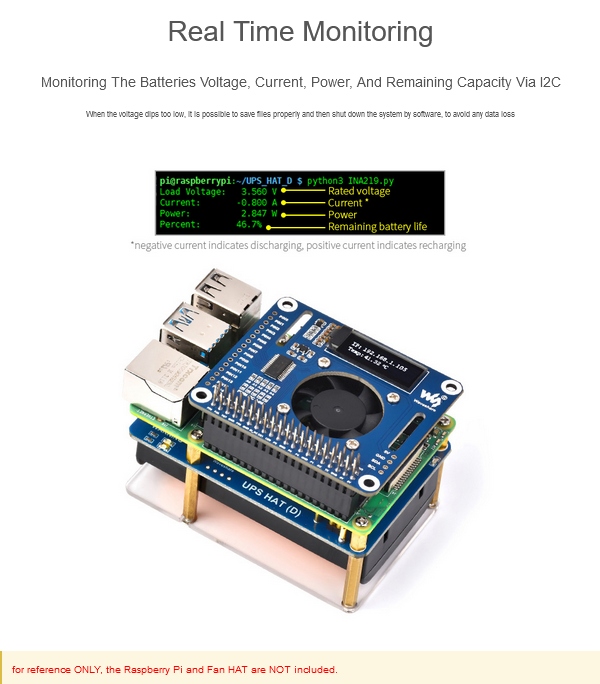

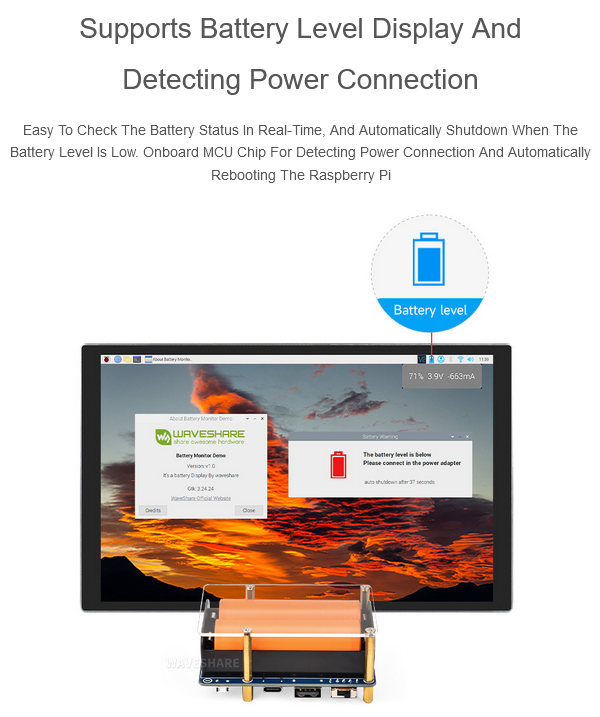

    5. 可以透過 I2C 介面通訊,即時檢測電池電壓、電流、功率和剩餘電量等參數,即時檢測模組工作狀態
    6. 若檢測電壓過低時,可以使用程式控制樹莓派保存資料後關機,避免樹莓派突然斷電而遺失重要資料
    7. 內建電池保護電路,預防過充、過放、過流、短路和反接,均衡充電,工作穩定更安全
    8. 採用 USB Type-C 介面充電,USB Type-A 介面輸出,可輸出 5V 電源,提供電源給其他主控板
    9. 內建升壓晶片,可提供穩定5V電壓輸出

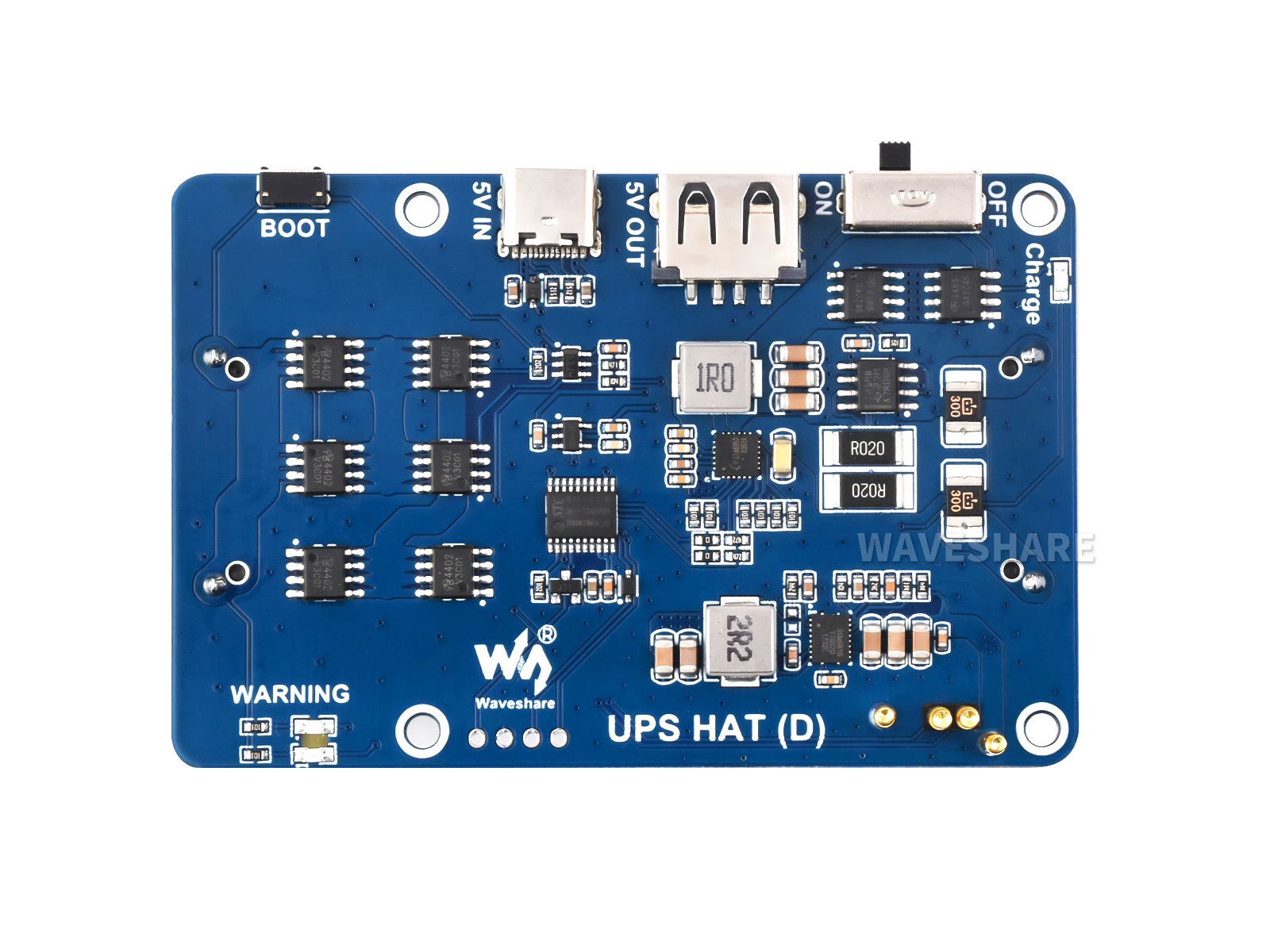

    10. 內建電池指示燈,方便查看電池工作狀態
    11. 由 18650 電池升級為 21700 電池,單節電池容量由 2600mAh 提升到 5000mAh
    12. 提供完善的配套資料手冊

相關資料:(點我)

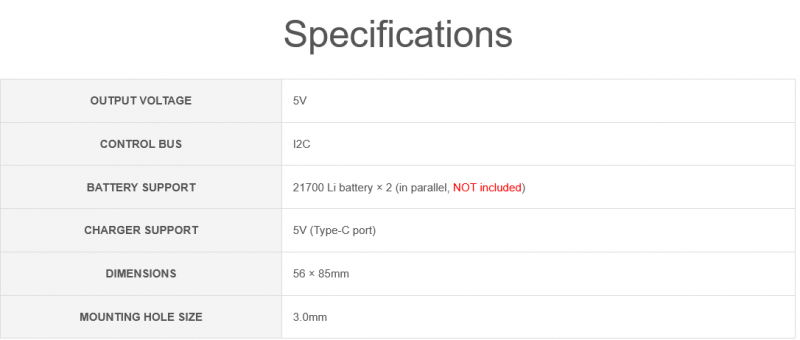

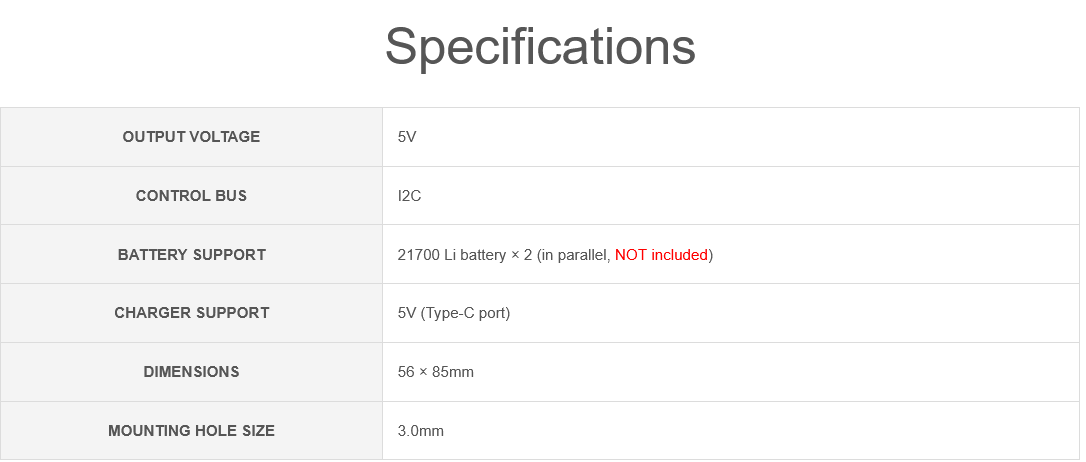

商品規格:

    1. 輸出電壓: 5V
    2. 充電電源:5V, Type C 介面
    3. 控制介面:I2C

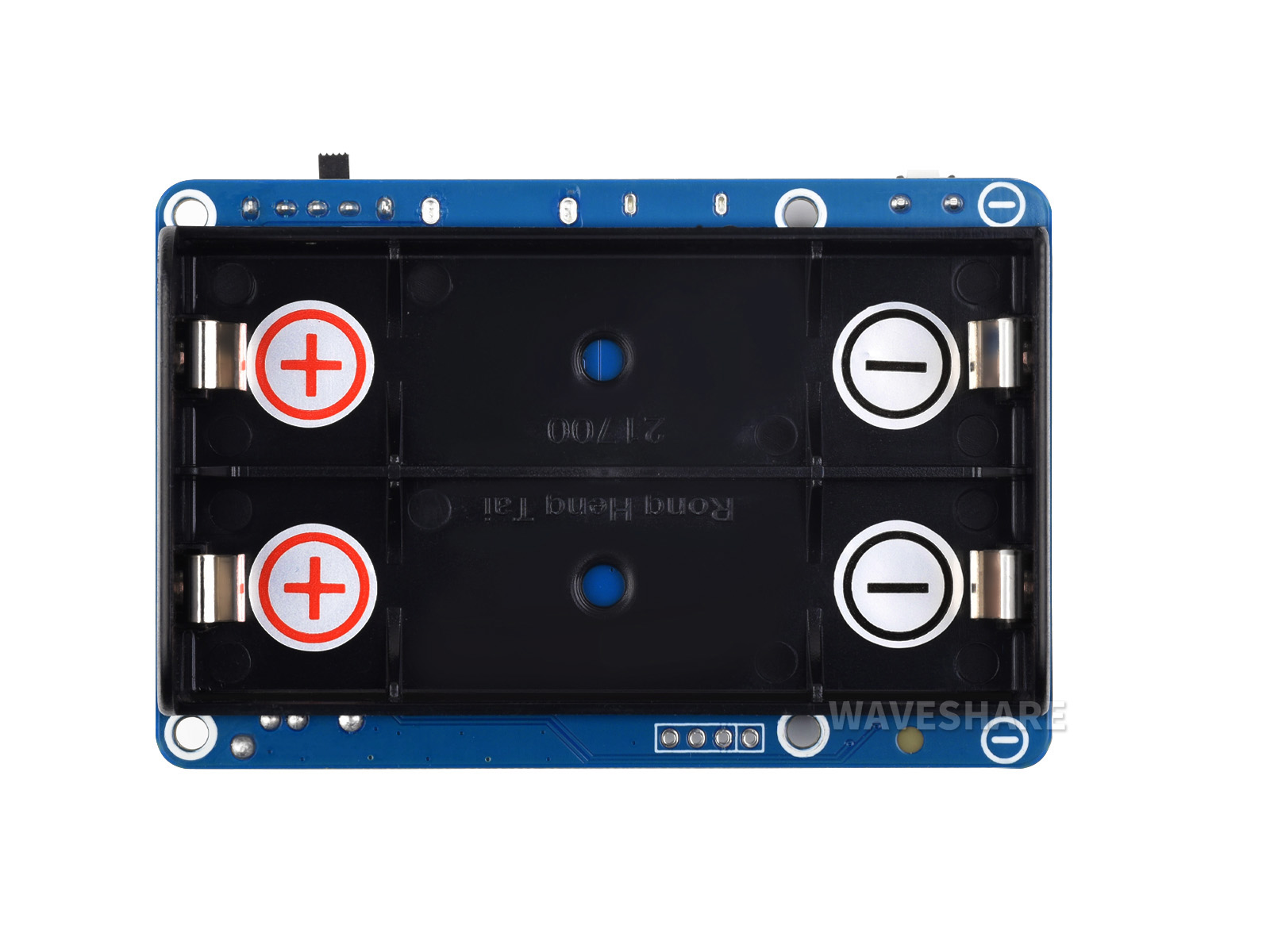

    4. 電池:21700 可充電電池 3.6V
    5. 電流容量:5000mAh

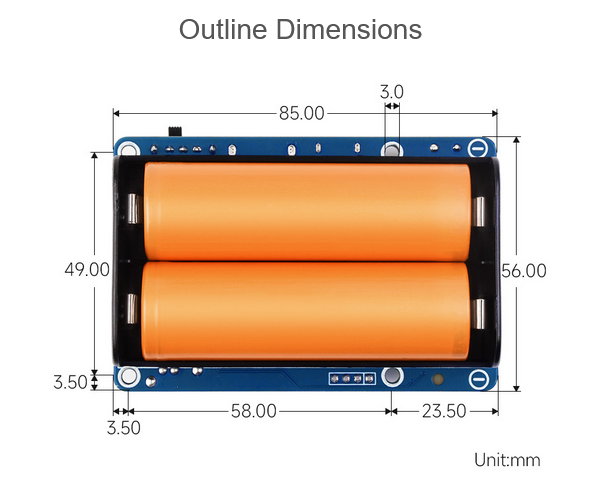

    6. 商品尺寸:30mm × 65mm
    7. 圓孔直徑:2.5mm

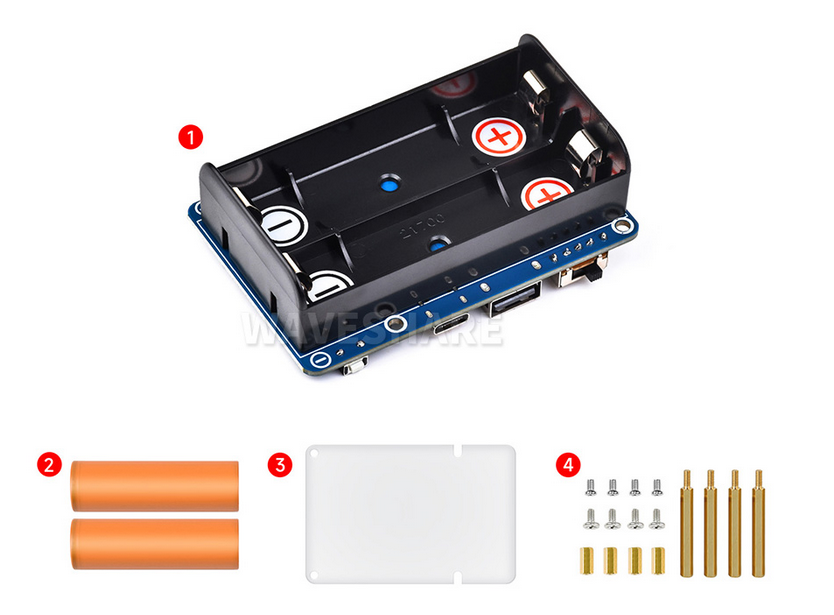

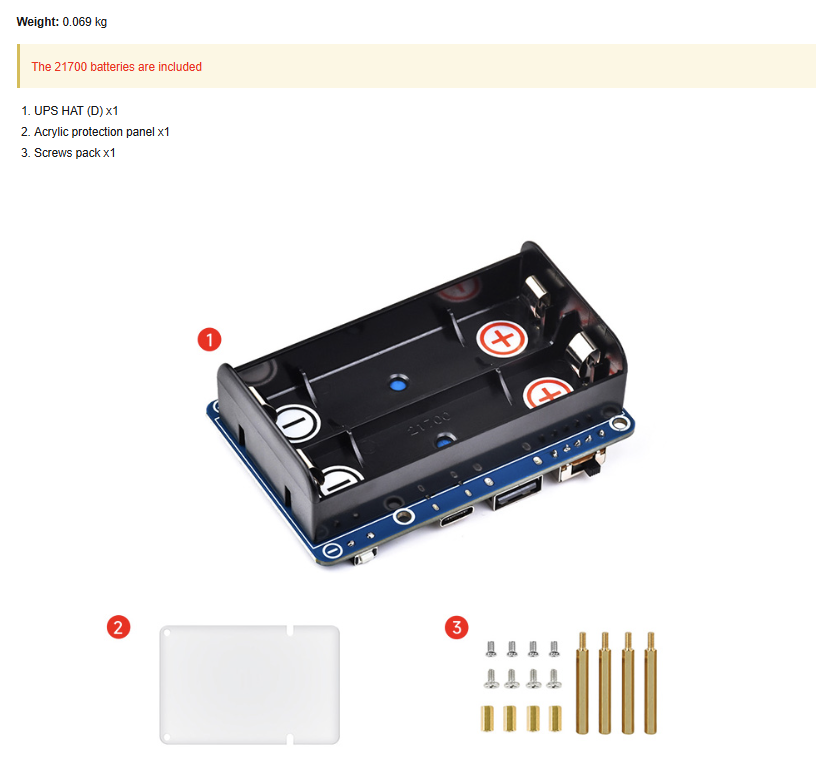

商品內容:

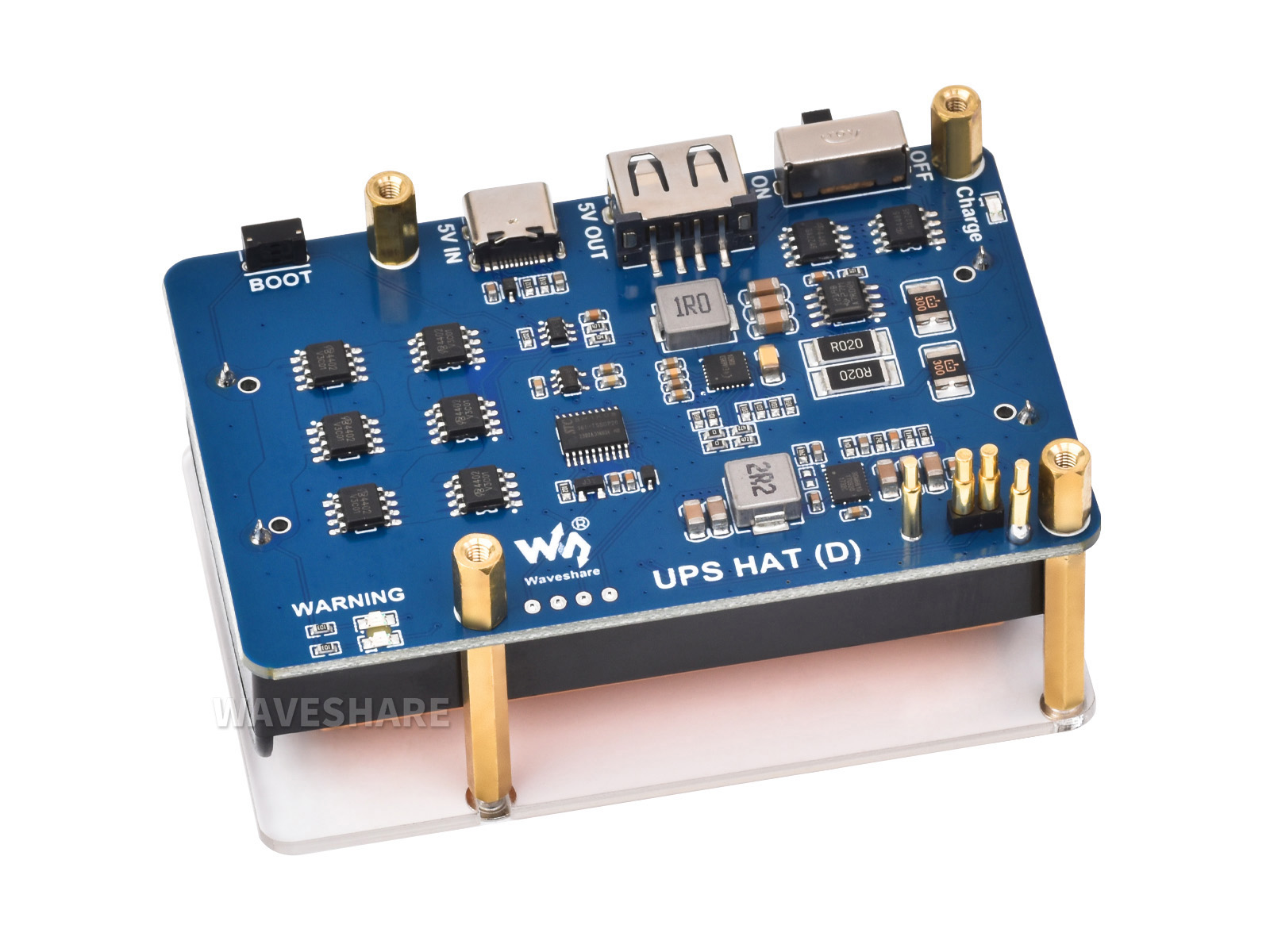

    1. UPS HAT (D) ×1
    2. 21700 可充電電池 3.7V ×2

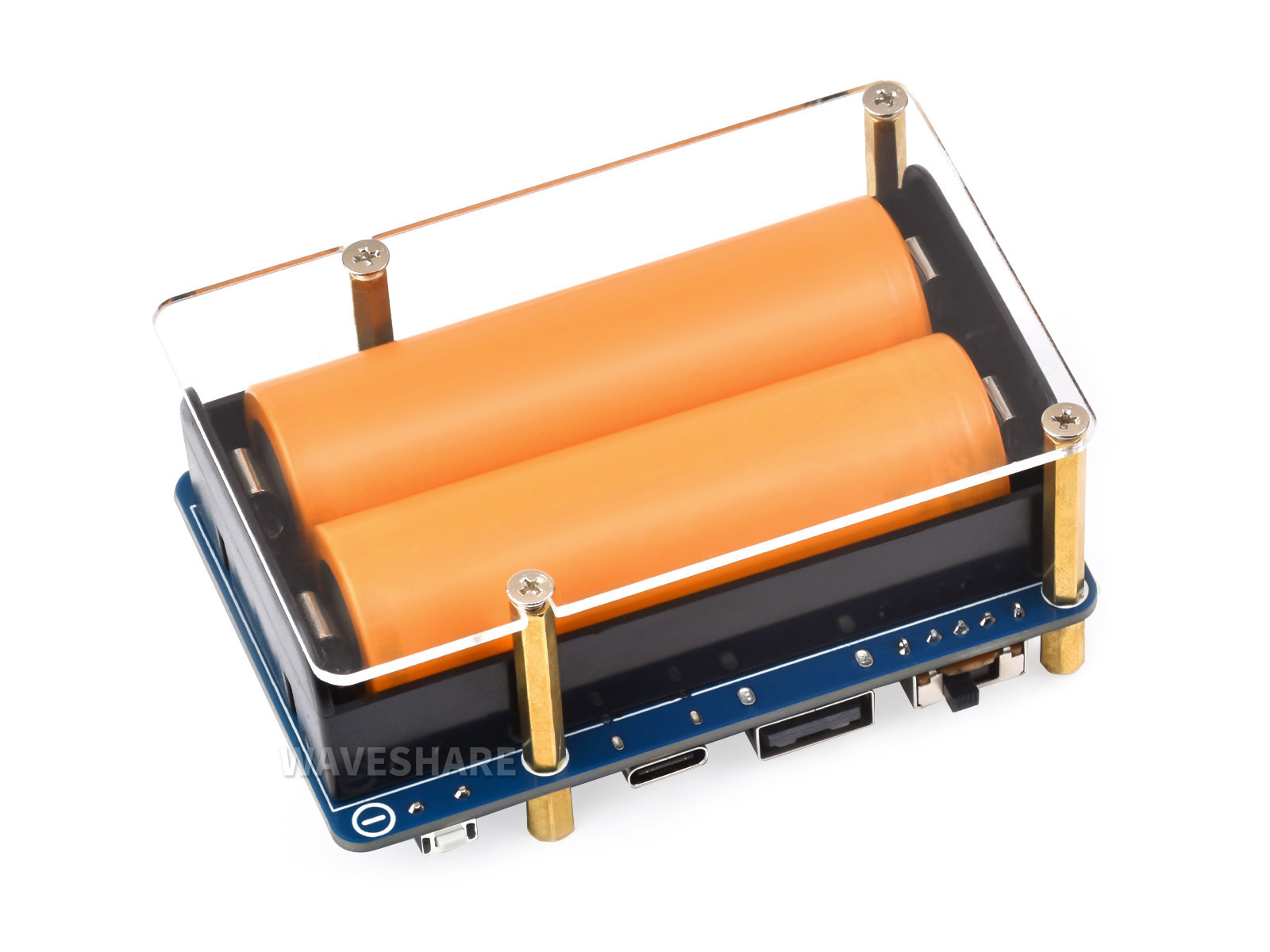

    3. 透明壓克力保護蓋板 x1
    4. 螺絲包 ×1

Q&A:

Q:拔插電池後無法輸出?

A:更換電池後需要先充電或者按 BOOT 按鍵激活電池保護電路,開關切換到 ON 即可輸出。



Q:輸出電流多少?

A:電池滿電狀態且連接充電電源,輸出電流大概 4A 左右,電池電壓越低輸出電流越小,當電流不足就會自動斷電,如果連接大功率負載可能會出現電流不足、升壓不穩定,導致樹莓派不斷重新開機。



Q:剩餘電量跳變不準?

A:剩餘電量是透過電池電壓判斷大概電量,充電時電壓會比電池實際電壓高一些,所以插上電源瞬間電壓會跳變。理想充滿電為 4.2V,實際充滿電後電壓可能會有回落,電壓比 4.2V要低一些。



Q:電池是什麼規格?

A:21700 鋰電池,外徑 21mm,高度 70.0mm。標準電壓 3.7V,充滿電電壓 4.2V。



Q:充電指示燈?

A:充電時藍燈亮,充滿電後熄滅,故障時藍燈閃爍。



Q:為什麼電流是負數?

A:給樹莓派供電時,電流是流出的



Q:如何給電池充電?

A:5V USB 連接模組 USB Type C 介面上,而不是樹莓派 USB Type C 介面。

商品評價

目前沒有評價。

搶先評價 “最新版樹莓派 UPS 擴充模組(D版, 彈簧頂針, 支援邊充邊放電)”
Print Friendly, PDF & Email
  1. 安裝前須將開關切到 OFF 關閉電源,否則容易短路。
  2. 安裝完成確保頂針完全對準排針後再打開電源。
  3. 頂針不導通可以壓一下頂針再鬆開或者用刀劃掉排針的氧化層。

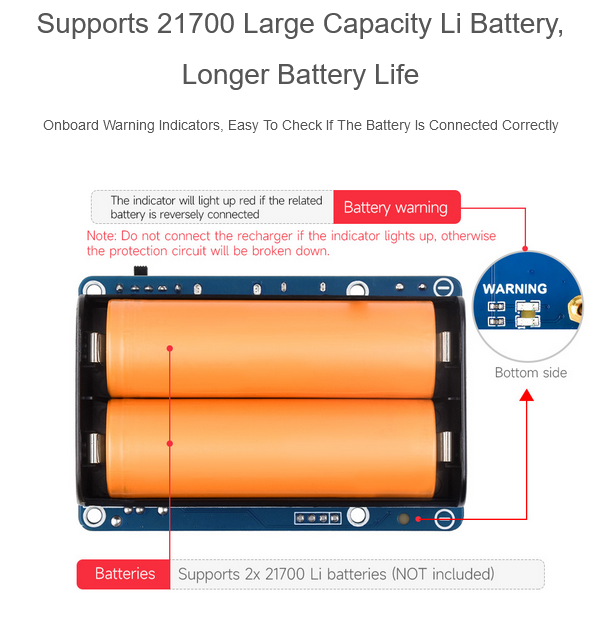

  4. 首次連接電池需要注意 WARNING LED 燈是否亮起,如果 LED 燈亮起,則表示對應的電池接反了,電池接反的情況下禁止充電。
  5. 首次連接電池有可能會沒有電源輸出,需要按一下 BOOT 啟動按鍵或者充一下電啟動電池保護晶片,才會有電源輸出。電源開關需要切到 ON 的位置。
  6. 長時間工作大電流建議不要超過 4A,長時間工作在 5A 狀態下會發熱升溫,注意散熱。
  7. 要使用產品配置的電源充電,使用其他電源有可能輸出電源不穩定導致產品損壞。
  8. 電池正極絕緣墊如果弄掉或壞了,建議不要繼續使用,容易導致短路起火,拆電池時切忌用螺絲起子撬電池正極,容易導致短路,要撬要撬電池負級。
Print Friendly, PDF & Email

Q:如何給電池充電

A:快充電源插在模組的 USB Type C 埠上,而不是樹莓派的 USB Type C 埠,
模組應該搭配快充充電器使用,普通充電會導致輸入功率不夠,電池電壓越來越低



Q:拔插電池後無法輸出?

A:更換電池後需要先充電或者按 BOOT 按鍵激活電池保護電路,開關切換到 ON 即可輸出。



Q:輸出電流多少?(For UPS-D)

A:電池滿電狀態且連接充電電源,輸出電流大概 4A 左右,電池電壓越低輸出電流越小,當電流不足就會自動斷電,如果連接大功率負載可能會出現電流不足、升壓不穩定,導致樹莓派不斷重新開機。



Q:剩餘電量跳變不準?

A:剩餘電量是透過電池電壓判斷大概電量,充電時電壓會比電池實際電壓高一些,所以插上電源瞬間電壓會跳變。理想充滿電為 4.2V,實際充滿電後電壓可能會有回落,電壓比 4.2V要低一些。



Q:電池是什麼規格?

A:21700 鋰電池,外徑 21mm,高度 70.0mm。標準電壓 3.7V,充滿電電壓 4.2V。



Q:充電指示燈?

A:充電時藍燈亮,充滿電後熄滅,故障時藍燈閃爍。



Q:為什麼電流是負數?

A:給樹莓派供電時,電流是流出的



Q:Pi 5 提示功率不足,限制電流輸出

A:Pi 5 會檢測 USB 電源的功率,不是用 USB 供電的情況下,會出現限流情況。可以在 /boot/firmware/config.txt 檔案中增加以下指令

usb_max_current_enable=1

Print Friendly, PDF & Email

鋰電池使用注意事項:

    1. 鋰聚合物和鋰離子電池很不穩定,如果充電或使用不當,可能引起火災,導致人身傷害和財產損失。
    2. 對電池組充電和放電時,切勿正負極接反。
    3. 請勿選用其他劣質充電器或充電板充電。
    4. 請勿混用和使用舊電池和新電池,避免使用其他品牌電池。
    5. 若需另購鋰電池產品,需確保電池規格與鋰電池擴充模組相容,建議採用正規廠商電池較佳,切需要執行老化測試,確保鋰電池能夠穩定安全工作。
    6. 鋰電池具有循環壽命,請在達到使用壽命或使用兩年時(先到為準),將舊電池更換為新電池。
    7. 請妥善放置電池類產品,遠離易燃易爆類物品,遠離兒童,避免因保管不慎,引發安全事故。
