最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 2
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 3
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 4
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 5
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 6
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 7
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 8
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 9
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 10
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 11
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 12
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 13
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 14
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 15
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 16
最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)：圖片 17

最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)

原始價格：NT$ 1,280。目前價格：NT$ 1,138。

You Save: NT$ 142 (11%)

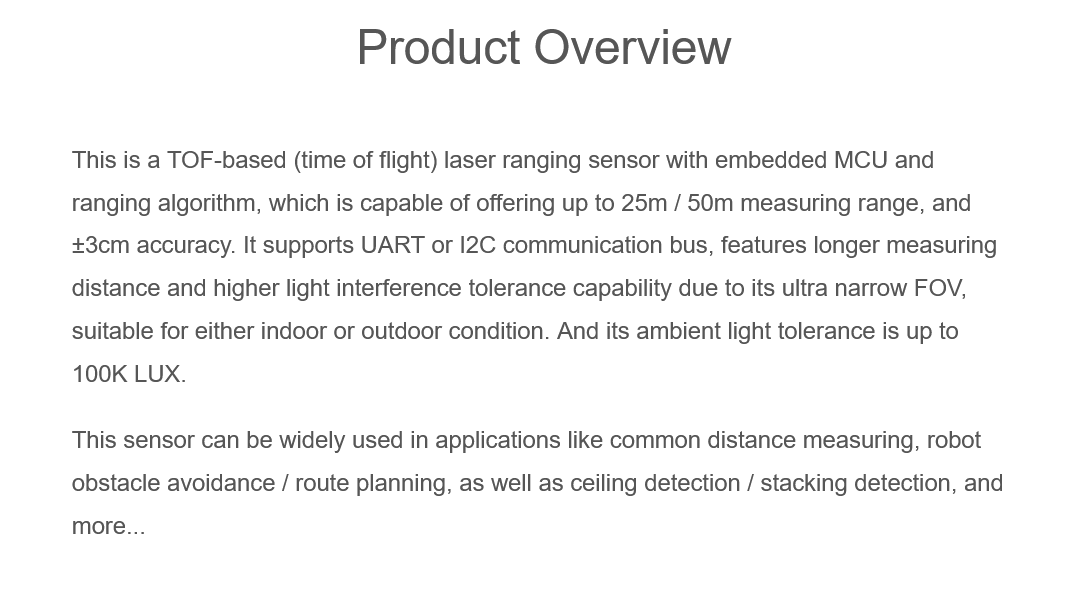

本商品係採 TOF (飛行時間)技術研發，內建控制器及測距算法，測距範圍達 50m，精度高達 ±3cm，支援 UART、 I2C 及 I/O 互補電位輸出通訊協定，具超小 FOV 角，測量距離更遠，抗光干擾能力更強，室內外環境均適用，抗環境光能力最高約 100K LUX 照度，能夠應用在檢測距離，也能用於機器人避障或路線規劃，還可用於無人機定高或天花板檢測等場景。

售價含稅，隨貨附電子發票

保固 3 個月

3 件庫存

工業級 USB to TTL
1 × 工業級 USB to TTL

14 件庫存

原始價格：NT$ 388。目前價格：NT$ 328。
最新版英國製樹莓派主機板 Raspberry Pi 5 Model B 16GB
1 × 最新版英國製樹莓派主機板 Raspberry Pi 5 Model B 16GB

5 件庫存

原始價格：NT$ 14,800。目前價格：NT$ 11,198。
樹莓派5B官方電源(27W, USB-C, US) (黑)
1 × 樹莓派5B官方電源(27W, USB-C, US) (黑)

97 件庫存

原始價格：NT$ 498。目前價格：NT$ 488。
樹莓派官方 32GB microSD 記憶卡(A2, 已安裝 Raspberry Pi OS)
1 × 樹莓派官方 32GB microSD 記憶卡(A2, 已安裝 Raspberry Pi OS)

17 件庫存

NT$ 880
Brand:
型號: TOF Laser Range Sensor (D)
貨號: 28760 分類: , , , , , 標籤: , , , , , , , ,

描述

Print Friendly, PDF & Email

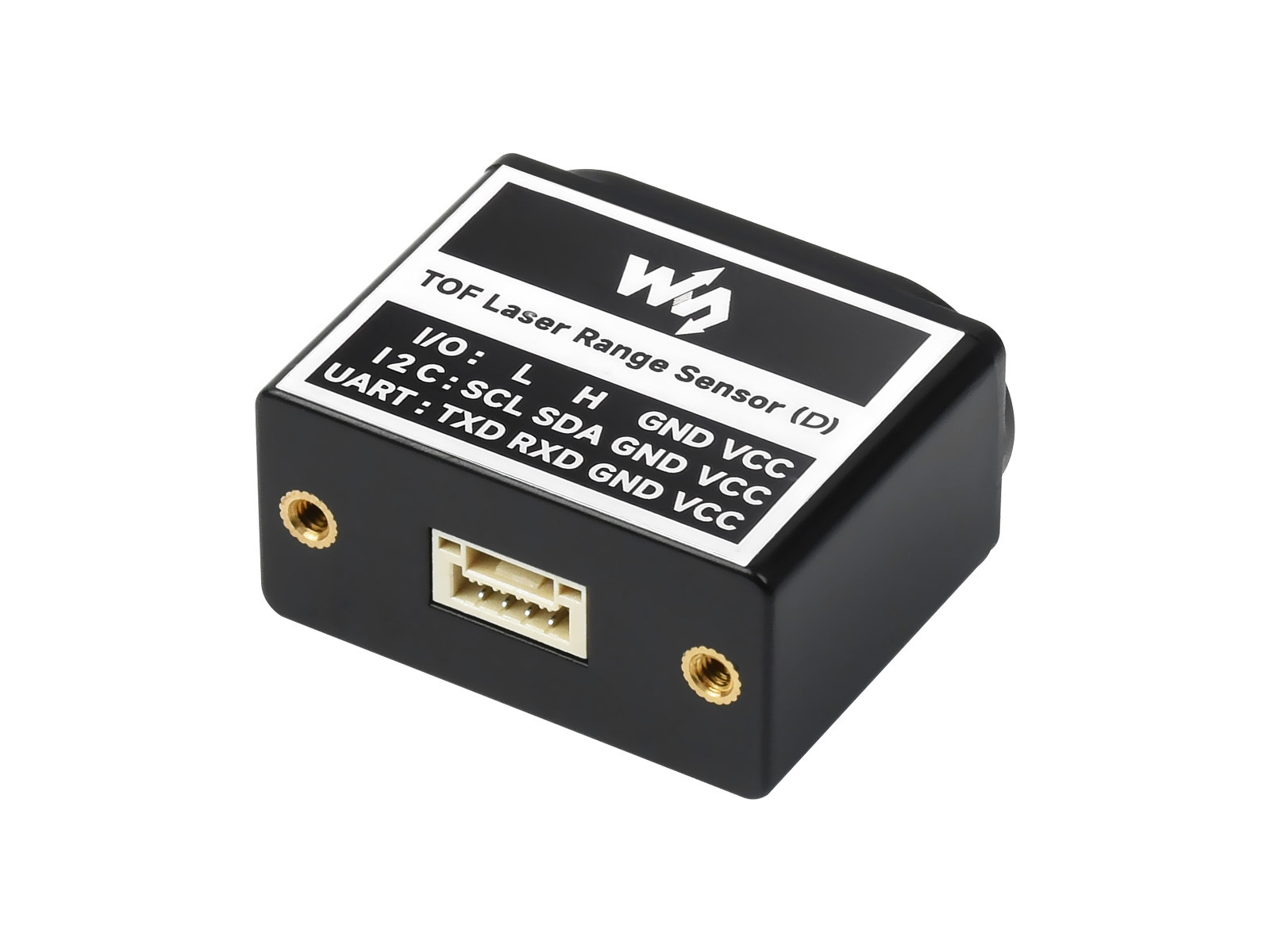

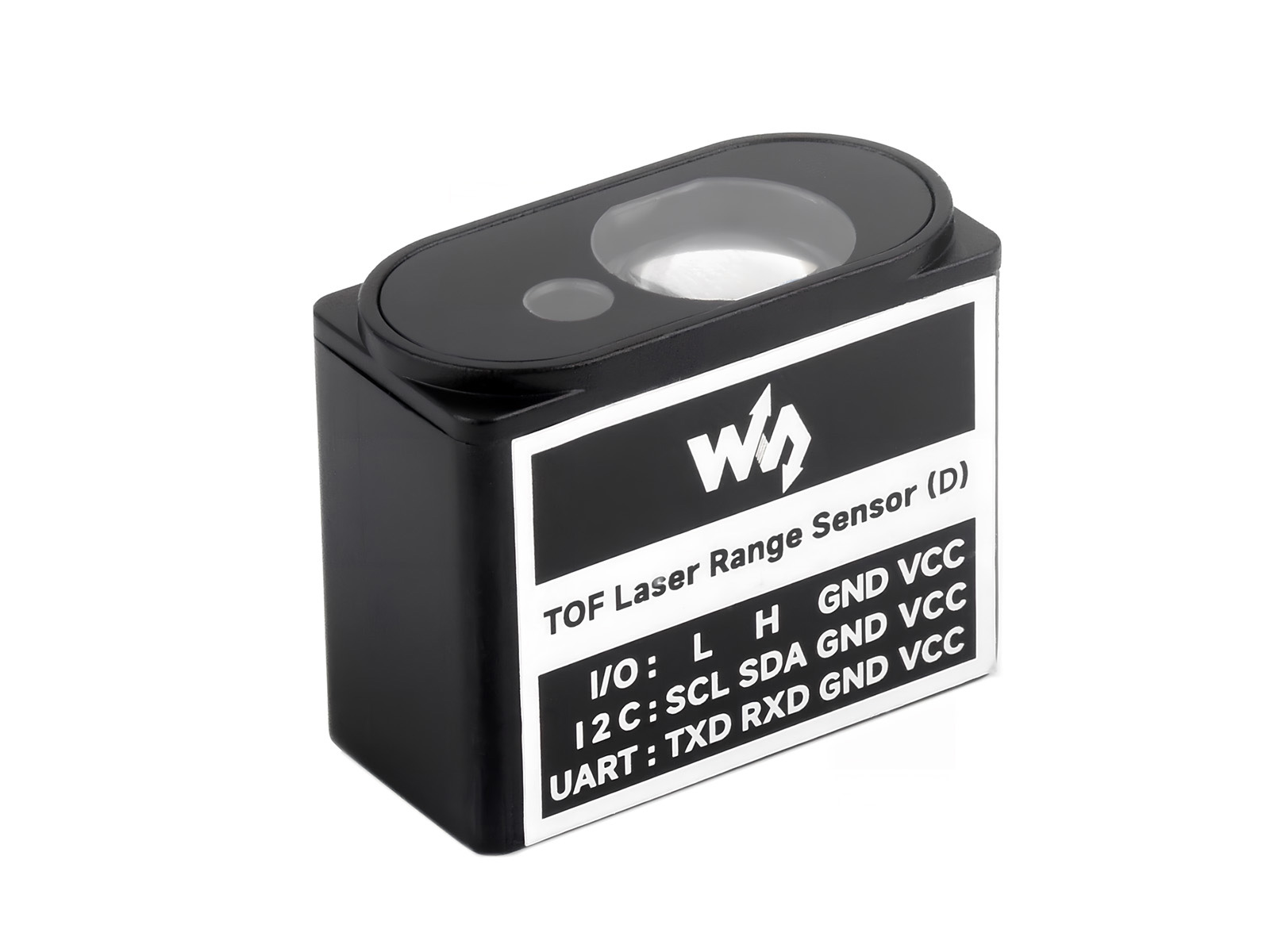

最新版樹莓派雷射測距模組(D版, I2C, UART, I/O, 50M)

商品特性

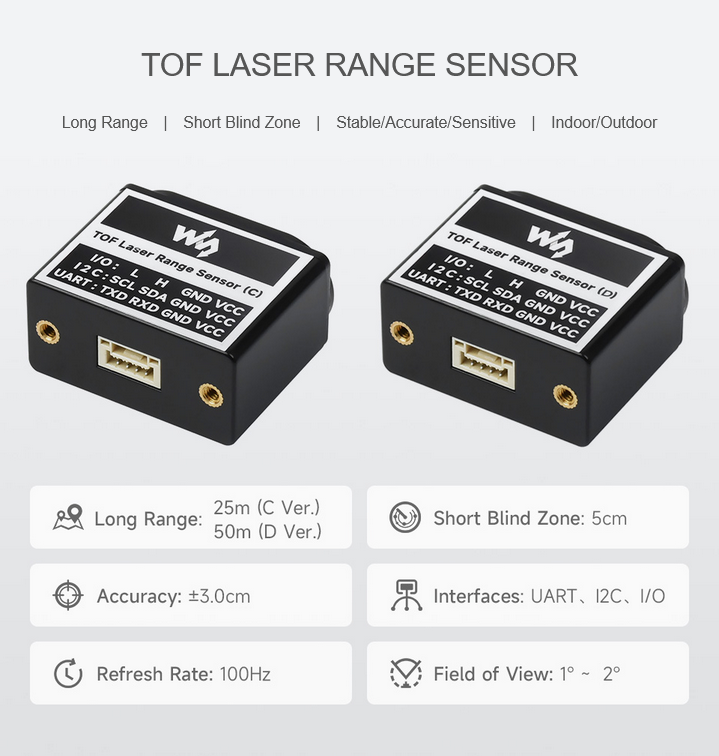

    1. 遠距離、低盲區、穩定精準靈敏、室內外均適合

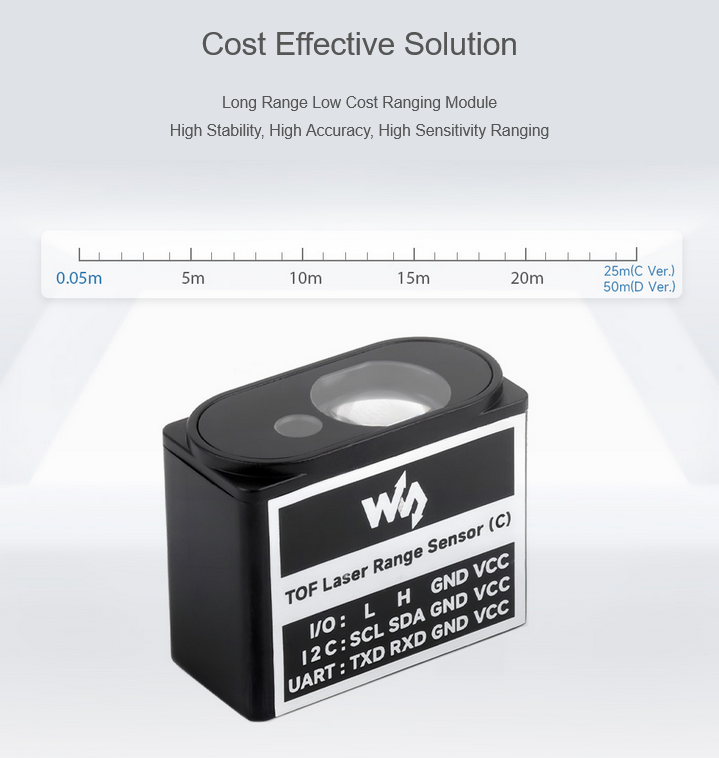

    2. 高性價比，量程 0.05 ~ 50 M 遠距離低成本測距模組，高穩定、高精準、高靈敏的距離檢測

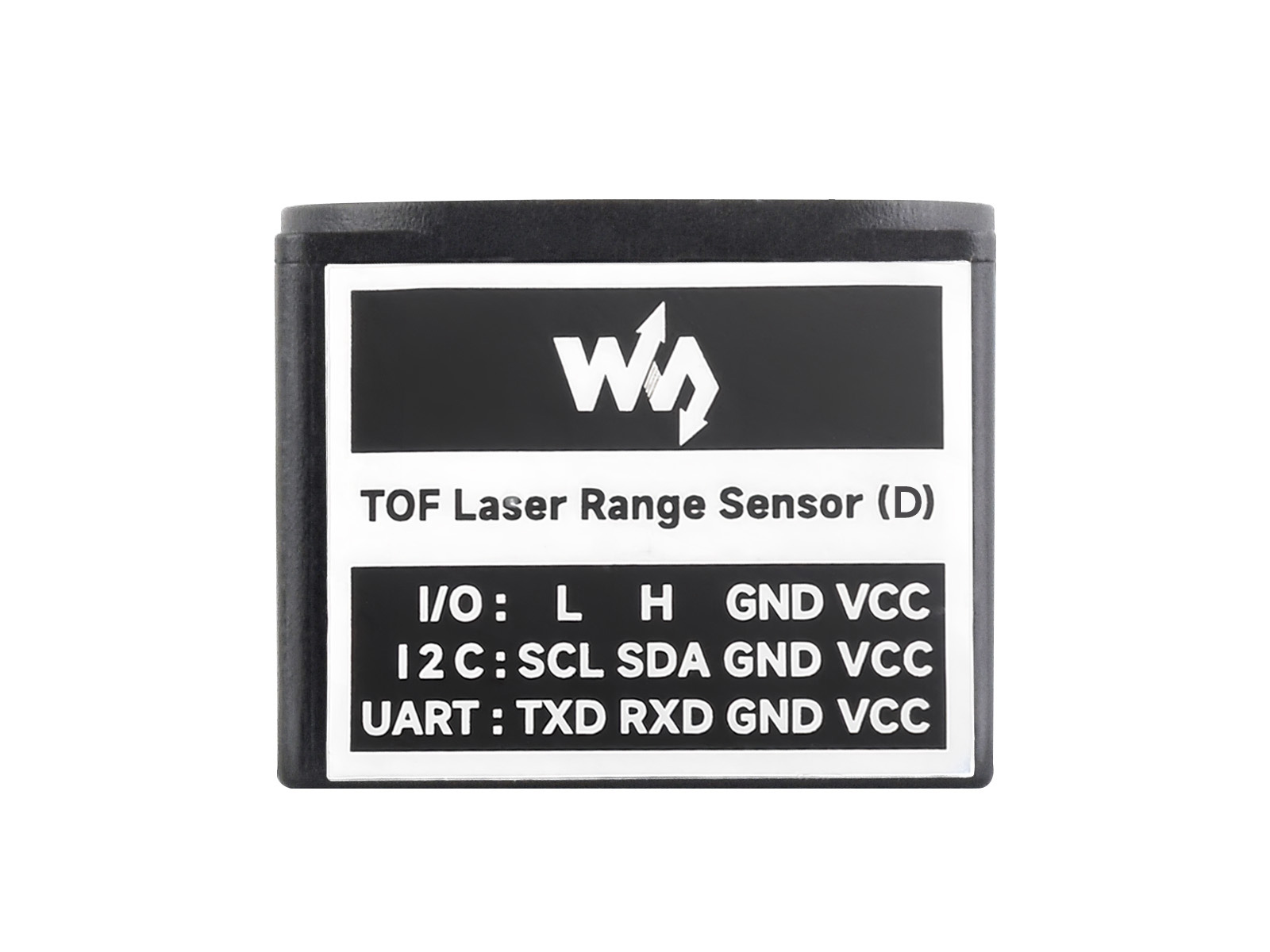

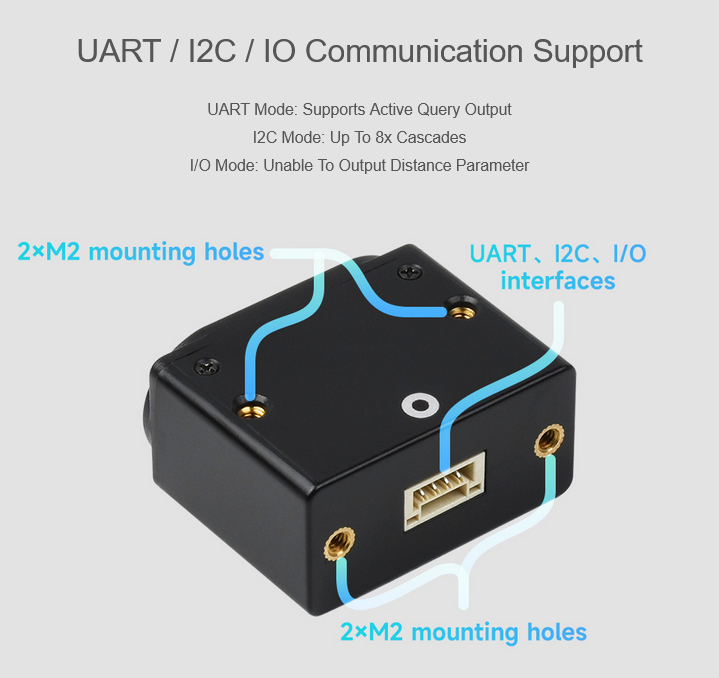

    3. 支援 UART、I2C 或 I/O 介面通訊
      • UART 模式下，支援主動查詢輸出
      • I2C 模式下，支援並聯多達 8 個設備
      • I/O 模式下，無法輸出距離

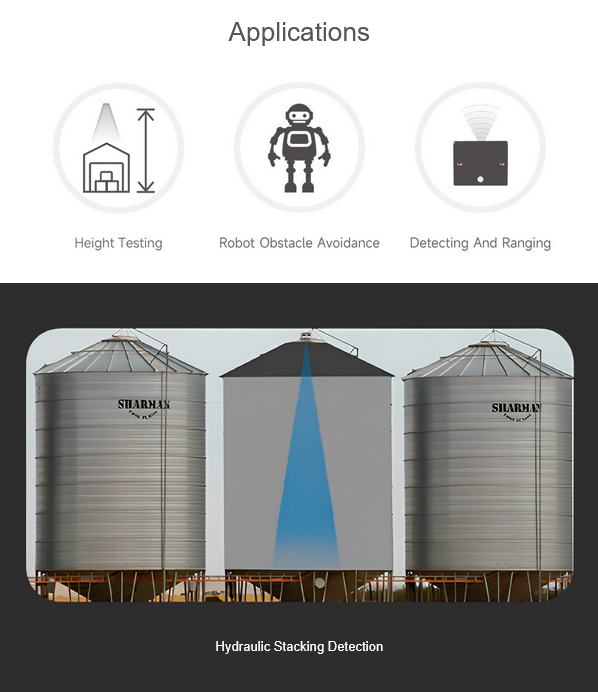

    4. 應用場景：無人機定高、機器人避障、檢測與測量、液壓堆料檢測

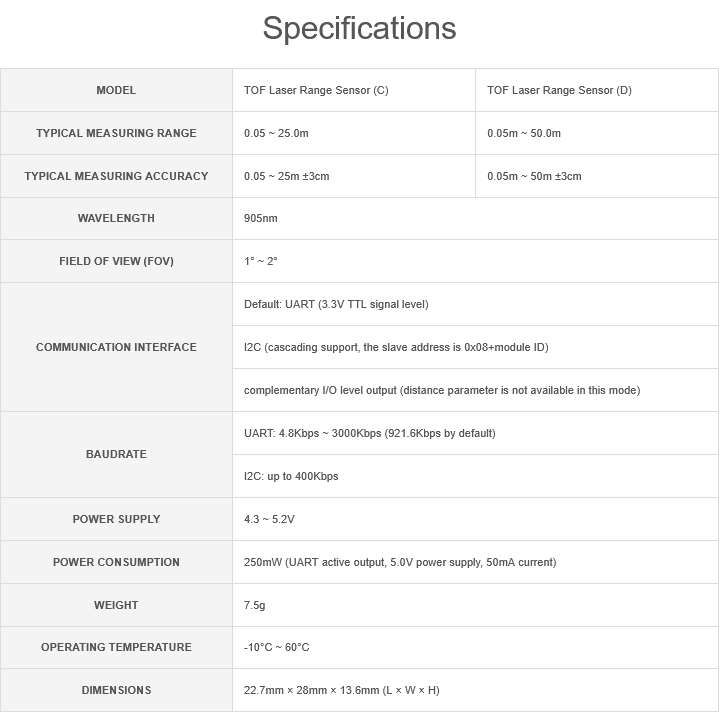

    5. 參數
典型測距範圍 0.05 ~ 50.0m
典型測距精度 0.05 ~ 50m ±3cm
波長 905nm
視角 (FOV) 1° ~ 2°
通訊協定 預設：UART (TTL 訊號線電位 3.3V)

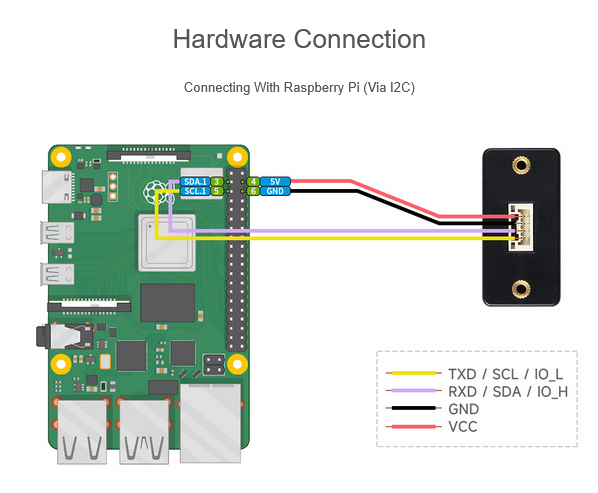

I2C (支援並聯多個，位址 0x08+ 模組 ID)
I/O 互補電位輸出(此模式無法提供距離參數)
通訊鮑率 UART：4.8Kbps ~ 3000Kbps (預設 921.6Kbps)
I2C：可達 400Kbps
供電電壓 4.3 ~ 5.2V
消耗功率 250mW（UART 主動輸出，供電電壓 5.0V，電流 50mA）
重量 7.7g
工作溫度 -10°C ~ 60°C

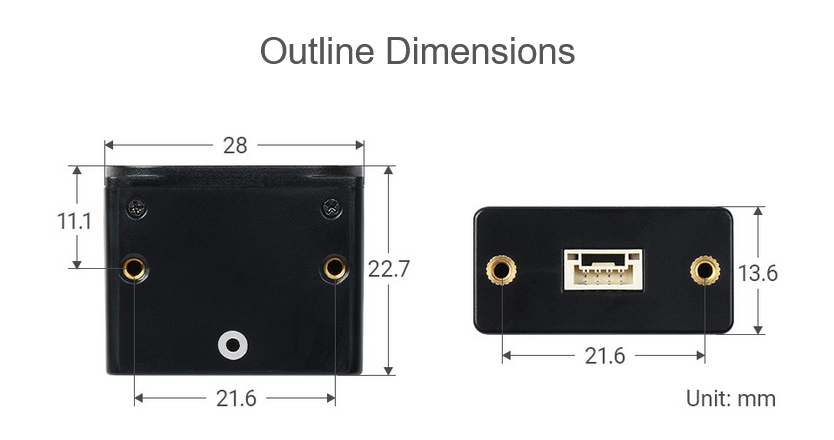

尺寸 22.7 × 28 × 13.6mm (長 × 寬 × 高)

相關資料/使用說明(點我)：

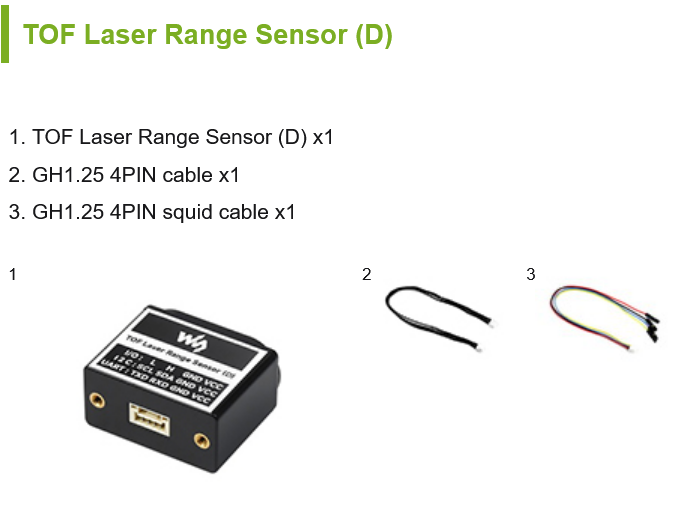

商品內容：

    • TOF Laser Range Sensor (D) × 1
    • GH1.25 4PIN 連接線 × 1
    • GH1.25 4PIN 轉自定義 × 1
    • 建議同時購買 USB TO TTL 以利測試
Print Friendly, PDF & Email





型號 USB TO TTL USB TO TTL (B) USB TO TTL (C) USB TO TTL (D)
晶片 FT232 CH343G FT232
通信速率 300bps ~ 3Mbps 50bps ~ 6Mbps 300bps ~ 3Mbps
硬件流 支援 不支援
系統相容 Win7/8/8.1/10/11、Mac、Linux、Android
USB 介面 介面型式：USB-A 型介面
介面保護：自恢復保險絲、ESD 靜電保護
UART 介面 介面型式：接線端子
介面型式：8PIN 防呆介面
介面保護：IO 保護二級管電路		 介面型式：6PIN 杜邦線 散頭
介面保護：IO 保護二級管電路		 介面型式：4PIN 杜邦線 散頭 + SH1.0 3PIN 防呆介面
介面保護：IO 保護二級管電路
指示燈 PWR：電源指示燈，連接USB，檢測到電壓則亮紅燈
TXD：發送指示燈，有資料從 USB 介面發出時亮紅燈
RXD：接收指示燈，有資料從設備介面發回時亮紅燈
Print Friendly, PDF & Email

微雪電子雷射測距模組比較表

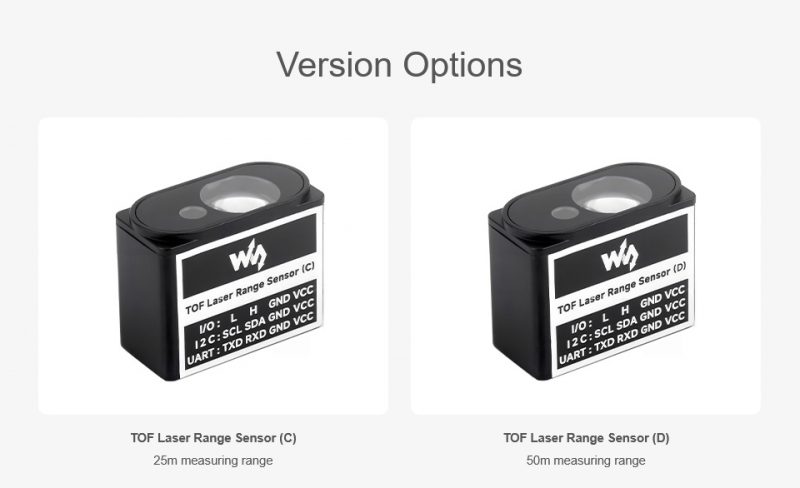

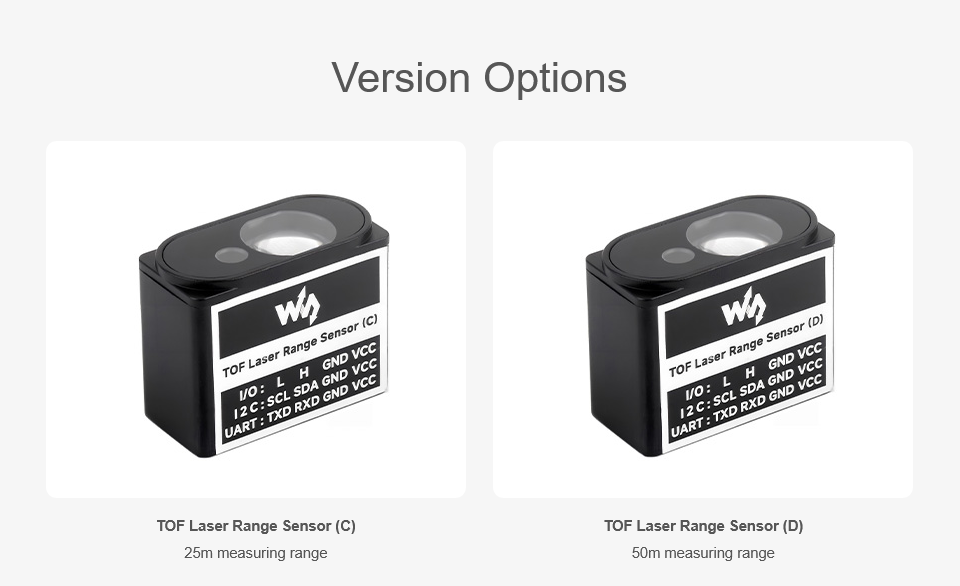

產品 TOF Laser Range Sensor TOF Laser Range Sensor (D) TOF Laser Range Sensor (C)
典型測距範圍 短距：0.012 ~ 2.16m 0.05 ~ 50.0m 0.05 ~ 25.0m
中矩：0.012 ~ 3.60m
長距：0.01 ~ 5.00m
典型測距精度 短距：精度 ±1.0cm，標準差 <0.3cm 0.05 ~ 50m ±3cm 0.05 ~ 25m ±3cm
中距：精度 ±1.0cm，標準差 <1.5cm
長距：精度 ±1.5cm，標準差 <0.5cm@0.01~3m，
標準差 <8cm@3~5m
測量解析度 1mm
供電電壓 4.3 ~ 5.2V 4.3 ~ 5.2V
工作温度 -10°C ~ 60°C
波長 940nm (符合 Class1 標準) 905nm
視角 (FOV) 15° ~ 27° (多檔位可調) 1° ~ 2°
通訊介面 UART (TTL 訊號線電位 3.3V)
CAN (2 個介面可同時作為 CAN 介面) –
– I2C (支援並聯多個，地址為 0x08+模組ID)
I/O 互補電位輸出 I/O 互補電位輸出
通訊波特率 UART：115.2 ~ 3000Kbps (預設 921.6Kbps) UART：4.8 ~ 3000Kbps (預設 921.6Kbps)
CAN：100 ~ 3000Kbps (預設 100Kbps) I2C：可達 400Kbps
串聯數量 UART 介面支援串聯多達 8 個，CAN 介面支援串聯多達 7 個 可透過 I2C 並聯多達 8 個
抗環境光 較弱，僅支援室內使用 約 100K LUX 照度 (室内和室外均能使用)
產品消耗功率 290mW (UART 主動輸出，長距模式供電電壓 5.0V，電流 58mA) 250mW（UART 主動輸出，供電電壓 5.0V，電流 50mA）
產品重量 2.7g 7.7g
長寬高 35.58 × 12 × 8.05mm 22.7 × 28 × 13.6mm
