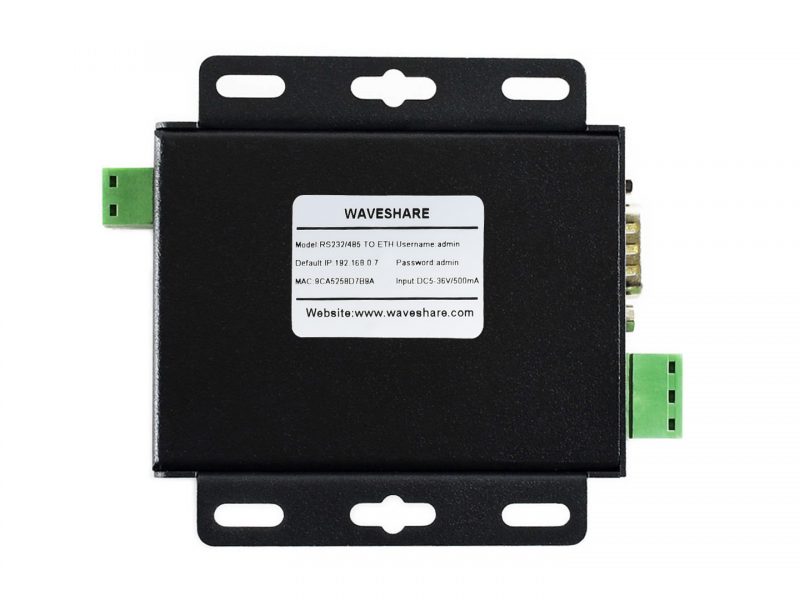

工業級 RS232/RS485 轉乙太網模組(支援 Modbus)

NT$ 1,268 (含稅)

這是工業級 RS232/485 轉乙太網模組,可以實現 RS232、RS485 同時與 RJ45 網路埠進行資料雙向透明傳輸,支援網頁設定,操作簡單,速度快,功耗低,穩定性高,可升級,適用於工業物聯網等領域

售價含稅,隨貨附發票

1 件庫存

NT$ 880 (含稅)

描述

工業級 RS232/RS485 轉乙太網模組(支援 Modbus)

商品特點:

    • 採用 M4 系列 32 位元 ARM 處理器,主頻高達 120MHz,運行速率快,穩定可靠
    • 支援 10/100M 乙太網介面,支援 Auto-MDI/MDIX(交叉直連網線任意連接,自動切換)
    • 支援 RS232 和 RS485 介面,兩路介面可同時獨立工作,互不影響
    • 支援設定通訊波特率(600bps~230.4Kbps),支援 None、Odd、Even、Mark 和 Space 五種校驗
    • 內建多功能指示燈,方便查看模塊通訊和運行狀態
    • 工作模式可選 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client(支援 GET 和 POST)
    • 支援 Modbus 網關功能,工業使用更方便
    • 支援 Websocket 功能,可直接通過網頁實現與 RS232、RS485 端口的雙向透明傳輸
    • 支援網頁、AT 指令、序列協議和網路協議設定參數,提供設定協議,用戶可整合到自己的軟體中
    • 支援自定義心跳包機制,確保連接真實可靠,也可用於主動抓取感測器資料
    • 支援自定義註冊包機制,建立連接後自動發送預定註冊包作為標識,方便區分不同設備
    • 支援自定義網頁功能,方便用戶自定義模組網頁內容
    • 支援類 RFC2217 協議,可實現與變序列參數(波特率、資料位元等)的設備通訊
    • 支援 KeepAlive 機制,可快速探查網路異常中斷,並斷開重連
    • 支援超時重啟(無資料重啟)功能,確保長期穩定通訊,可自定義重啟時間
    • 支援 DNS 域名解析功能,可自定義 DNS 服務器地址
    • 支援 DHCP 功能,能夠自動獲取 IP,也可自定義靜態 IP
    • 支援透過網路升級韌體功能,維護更方便
    • 支援透過軟體和硬體方式恢復出廠設定
    • 出廠燒寫特定的 MAC,可自定義 MAC 地址
    • 提供軟體:模組設定軟體、TCP/UDP 測試工具、虛擬序列軟體等
    • 提供程式範例:上位機程式範例(socket),VB、C++、Delphi、Android、iOS 等

商品參數:

    • 乙太網:
      • 乙太網介面:4 針 RJ45
      • 通訊速率:10/100 Mbps
      • 介面保護:2KV 電磁隔離
      • 網絡協議:IP、TCP、UDP、ARP、ICMP、DHCP、DNS、HTTPD Client、Websocket
      • 發送緩存:16Kbyte
      • 接收緩存:16Kbyte
    • RS485/RS232:
      • 介面形式:
        • RS485:接線端子(A+、B-、GND)
        • RS232:DB9 針式公頭
      • 資 料 位:5bit、6bit、7bit、8bit
      • 停 止 位:1、2
      • 校 驗 位:None、Odd、Even、Mark、Space
      • 波 特 率:600bps~230.4Kbps
      • 發送緩存:2Kbyte
      • 接收緩存:2Kbyte
      • 硬體流控:RTS/CTS
      • 介面保護:
        • RS485:防靜電 2KV,防雷保護,防突波,防過流, ESD 保護
        • RS485上下拉電阻:2.2KΩ
    • 電源:
      • 供電電壓:5.0~36.0V(推薦5V)
      • 工作電流:86.5mA(@5V)
      • 整機功耗:<1W
      • 介面保護:防反接,ESD 保護,防突波
    • 工作環境:
      • 工作溫度:-40~85°C
      • 存儲溫度:-40~105°C

相關資料(點我):

商品內容:

    1. RS232/485 TO ETH × 1
    2. 5V電源 × 1
    3. 網路線× 1
    4. 公對母序列埠線 × 1
    5. 母對母序列埠線 × 1

商品評價

目前沒有評價。

搶先評價 “工業級 RS232/RS485 轉乙太網模組(支援 Modbus)”
PK項 UART TO ETH RS485 TO ETH RS232/485 TO ETH 2-CH UART TO ETH
SKU 12161 15731 15729 20655
參考售價 CALL 818 1268 CALL
微控制器 Cortex-M0 Cortex-M0 Cortex-M4(主頻高達120MHz) CH9121
乙太網路埠 RJ45(10/100Mbps自適應)
協議:IP,TCP,UDP,ARP,ICMP,DHCP,DNS,HTTPD Client TCP/UDP
緩存:發送6Kbyte,接收4Kbyte 緩存:發送16Kbyte,接收16Kbyte
序列介面 UART RS485 RS232+RS485(可同時工作) UART
波特率:600bps~460.8Kbps 波特率:600bps~230.4Kbps 300~921.6Kbps
硬體流:不支援 硬體流:支援 硬體流:不支援
資料位:5,6,7,8
停止位:1,2
校驗位:None,Even,Odd,Space,Mark
緩存:接收800byte 緩存:發送2Kbyte,接收2Kbyte
成幀機制:4字節打包時間,字節長度400 成幀機制:4字節打包時間,字節長度1460,可自定義
特色功能 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件 KeepAlive 機制,網路韌體升級
Modbus網關、Websocket(網頁轉序列)
工作模式 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client TCP Server、TCP Client、UDP Server、UDP Client
支援Client數 TCP Server下,可自定義連接的Client數(1~16) TCP Server下,支援兩路Socket,每路可連接8個Client TCP Server下,可自定義連接的Client數(1~8)
配置方式 內建網頁,上位機設定軟體,序列指令 上位機設定軟體,序列指令
介面保護 電源:防反接, ESD 保護,防突波
網路埠:1.5KV電磁隔離保護
RS485:ESD保護,防靜電2KV,2.2KΩ上下拉電阻
防雷保護,過流保護
供電電壓 3.3V/5V 5~7V 5~36V 3.3V/5V
工作電流 150mA@5V 110mA@5V 86.5mA@5V 140mA@5V
工作溫度 -25~75℃ -40~85℃
存儲溫度 -40~105℃ -55℃~125℃
產品尺寸 50.5 × 22.6 × 15mm 70 × 63.6 × 25mm 82.8 × 85.7 × 25mm 53 × 22mm
