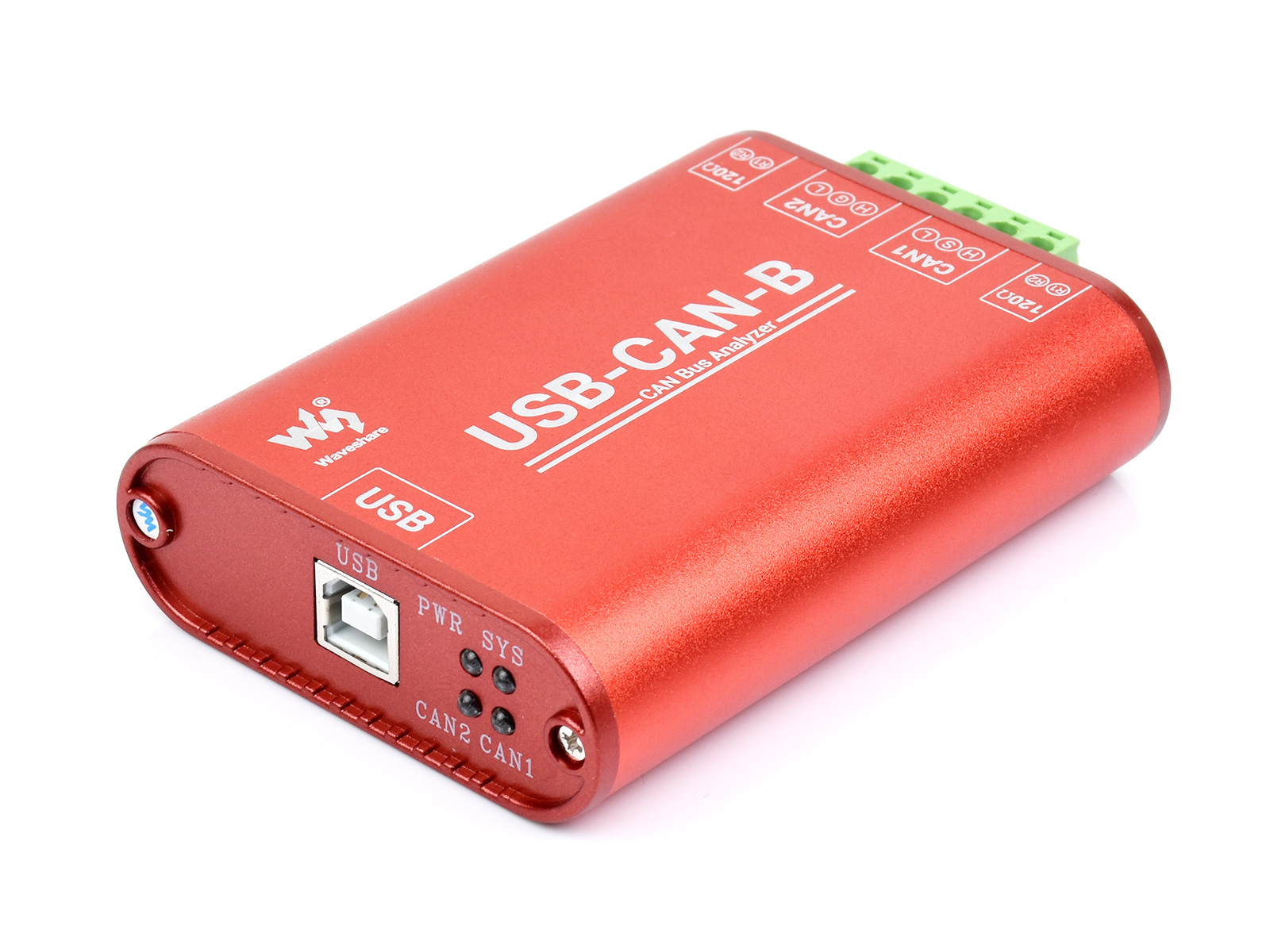

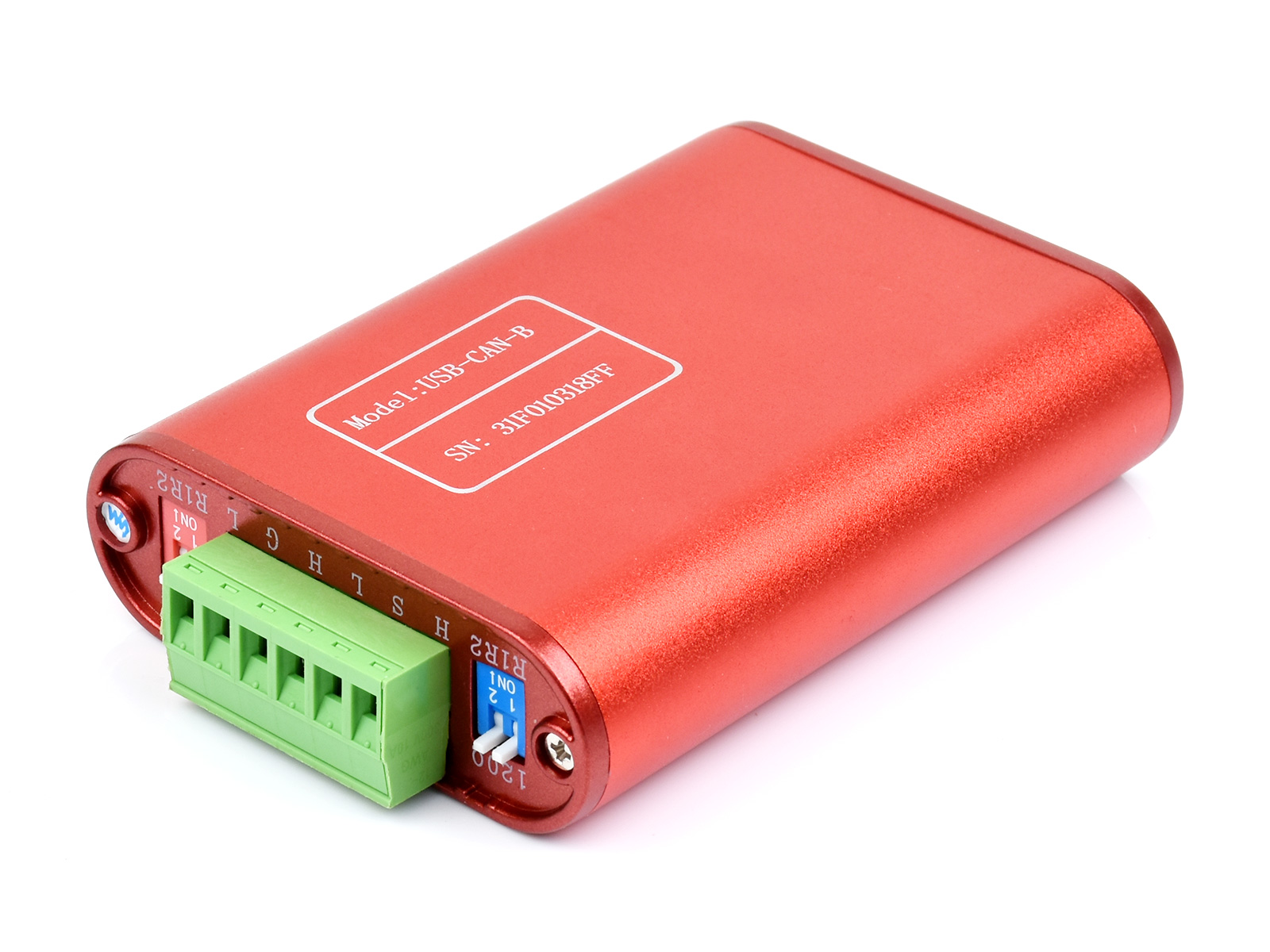

工業級 CAN 總線資料分析儀

NT$ 2,788 (含稅)

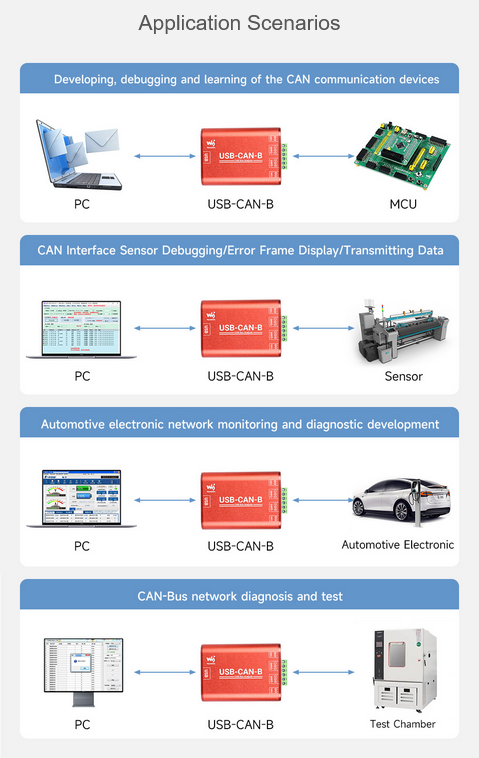

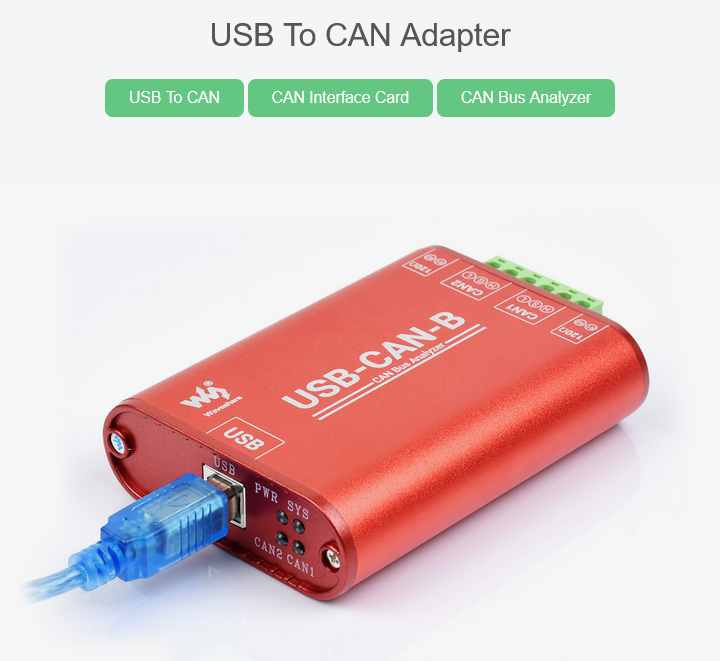

本件為工業級高性能 USB 轉 CAN 介面轉換器、CAN-bus 總線通訊介面卡和 CAN 協議資料分析儀,整合兩路獨立 CAN 介面,內建電氣隔離和多重保護電路;支援 Windows 和 Linux 系統,提供驅動、CANTools 相關軟體、二次開發調用範例和教學等。 可透過 USB 連接 PC 或工控主機,實現對 CAN 總線網路的收發控制、資料分析採集和監測。 體積小巧,簡單易用,既可用於 CAN 總線入門學習調試,也可進行二次開發和整合到各種需要用到 CAN 總線通訊的工業、電力通訊和智慧控制等應用場景中。

保固 3 個月

2 件庫存

NT$ 368 (含稅)

描述

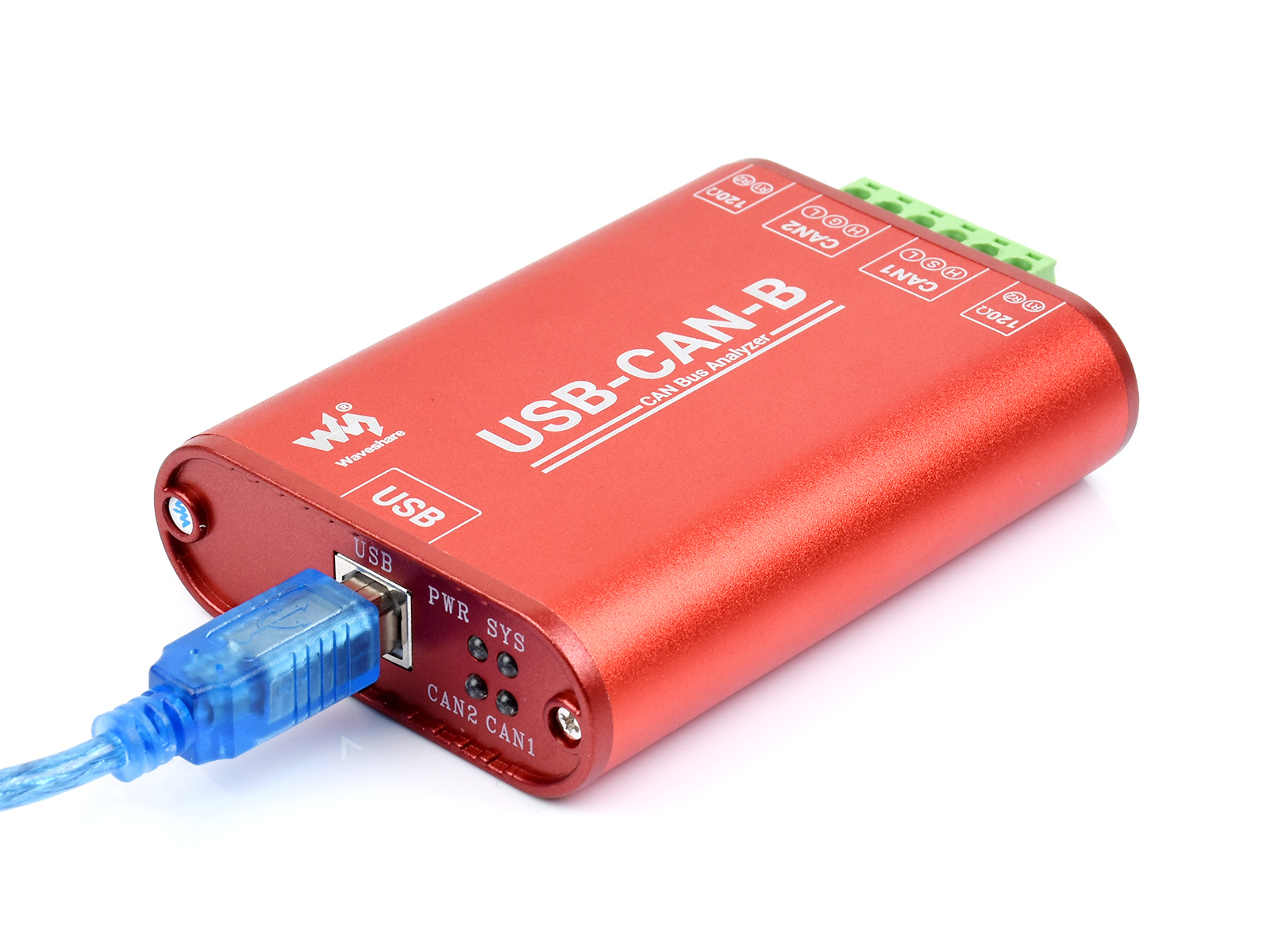

工業級 CAN 總線資料分析儀

商品特點:

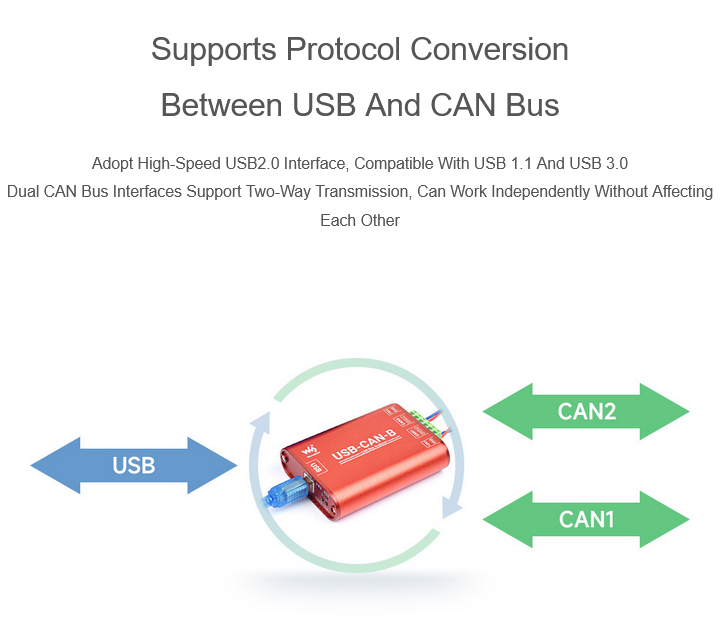

    1. 支援 USB 與 CAN 總線的協議轉換:採用高速 USB2.0 介面,可相容 USB 1.1 和 USB 3.0; 搭載兩路 CAN 總線介面,支援雙向傳輸,可同時獨立工作,互不影響

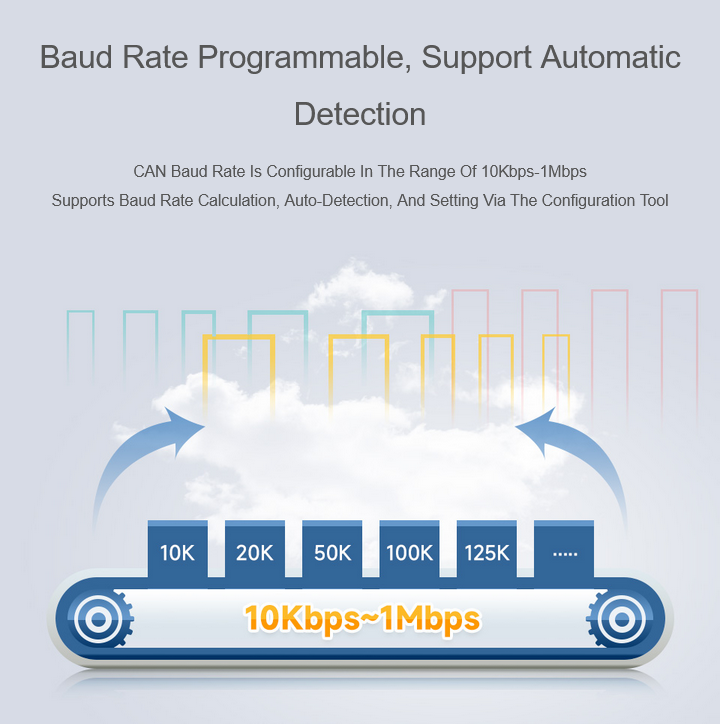

    2. CAN 通信波特率可設定 支援自動偵測波特率:CAN 通信波特率,10Kbps~1Mbps 範圍可選,可透過設定工具進行波特率計算、自動偵測波特率、設定波特率
    3. 支援多種 CAN 協定的解碼 和分析功能:支援 CAN2.0A 和 2.0B 底層 CAN 協定、以及 CANOpen、SAE J1939、DeviceNet、iCAN、ISO 15765 高層協定

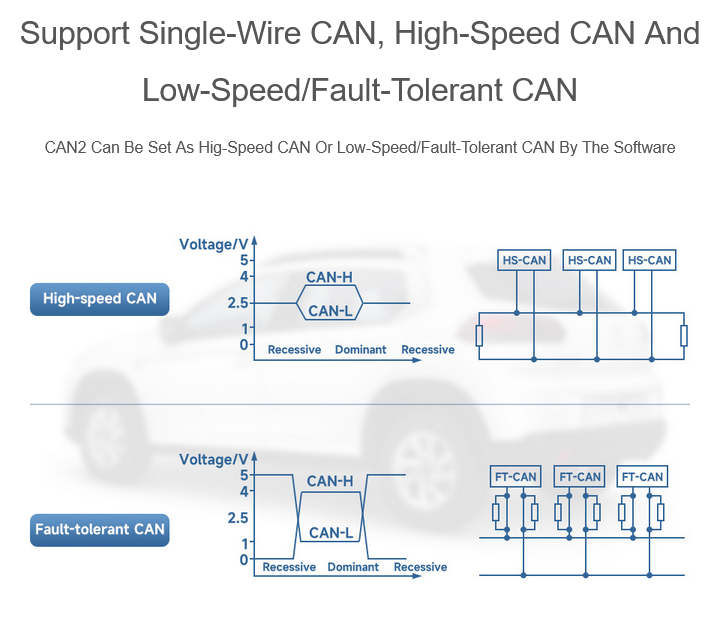

    4. 支援單線 CAN、高速 CAN、 低速容錯 CAN:CAN2 可透過軟體設定為: 高速 CAN 或低速容錯 CAN
    5. 支援多種開發環境:提供各種主流開發平臺二次開發工程範例原始程式碼:C++Builder、C#、VC、VB、VB.NET、Delphi、LabVIEW、LabWindows/CVI、Qt、Matlab、Python/Python-can、Linux 下 Qt 範例
    6. 支援 Windows 和 Linux 系統:支援 Windows XP/7/8/10/11、以及樹莓派 Raspberry Pi OS 和 Jetson Nano Ubuntu 等 Linux 系統,支援二次開發
    7. 高性能硬體方案:採用原裝進口主控晶片,32-bit MIPS M4K® Core,主頻高達 80MHz,高性能、穩定可靠
    8. 內建電氣隔離和多重保護電路:採用高速信號隔離器、DC-DC 雙電源隔離、USB、CAN1 和 CAN2 三端全隔離,通信安全穩定性更高

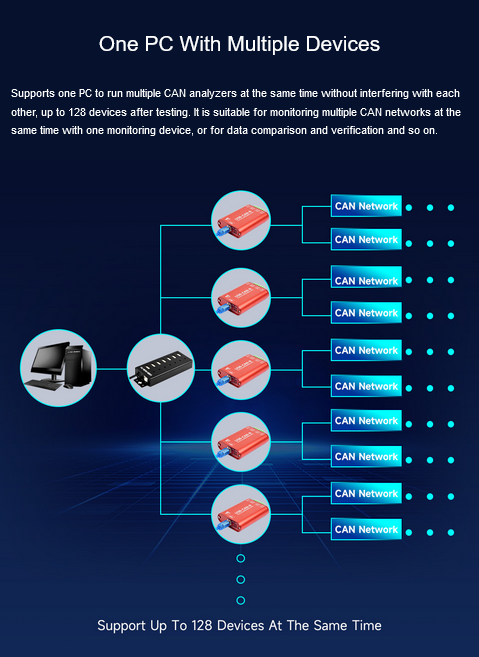

    9. 支援一機多設備:一台電腦可同時運行多個 CAN 分析儀,全部獨立運行互不干擾,經過測試至多可運行 128 台設備; 適用於一台監控設備需要同時監控多個 CAN 網路,或者可靠性要求資料對比較驗時等場合

商品參數:

商品類型 工業級 USB 轉 CAN 介面轉換器 / CAN-bus 總線通訊介面卡 / CAN 協定資料分析儀
USB 介面 工作電平 5V (透過 USB 埠直接供電,無須額外供電)
介面形式 USB-B 型介面
CAN
介面

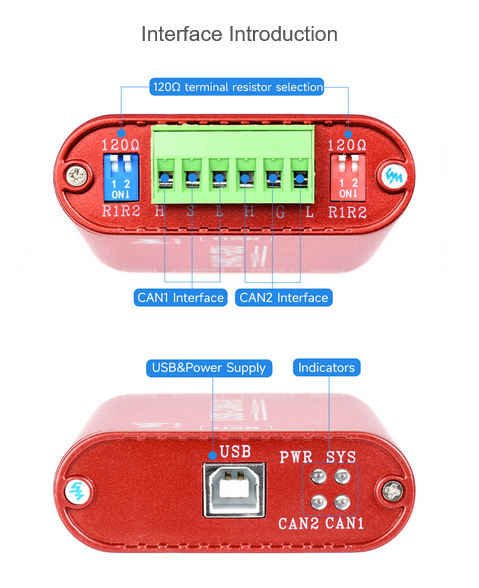

CAN 通道數 兩路:CAN1 和 CAN2 (相互獨立,互不影響,全隔離)
介面形式 連接埠 (OPEN6 間距 5.08mm)
匹配電阻 每路 CAN 內建兩個 120Ω 終端電阻,可透過開關致能
通訊速率 10Kbps~1Mbps (可透過軟體設定)
協議支援 CAN2.0A 和 2.0B、CANOpen、SAE J1939、DeviceNet、iCAN、ISO 15765 協定
硬體支援 單線 CAN、高速 CAN、低速容錯 CAN (CAN2 可透過軟體設定為高速 CAN 或低速容錯 CAN)
資料收發能力 每路 CAN 的接收和發送均可達到 8500 幀/秒
資料收發緩衝區 每路 CAN 接收緩衝區為 2000 幀,發送緩衝區為 1000 幀 (發送失敗時自動重發)

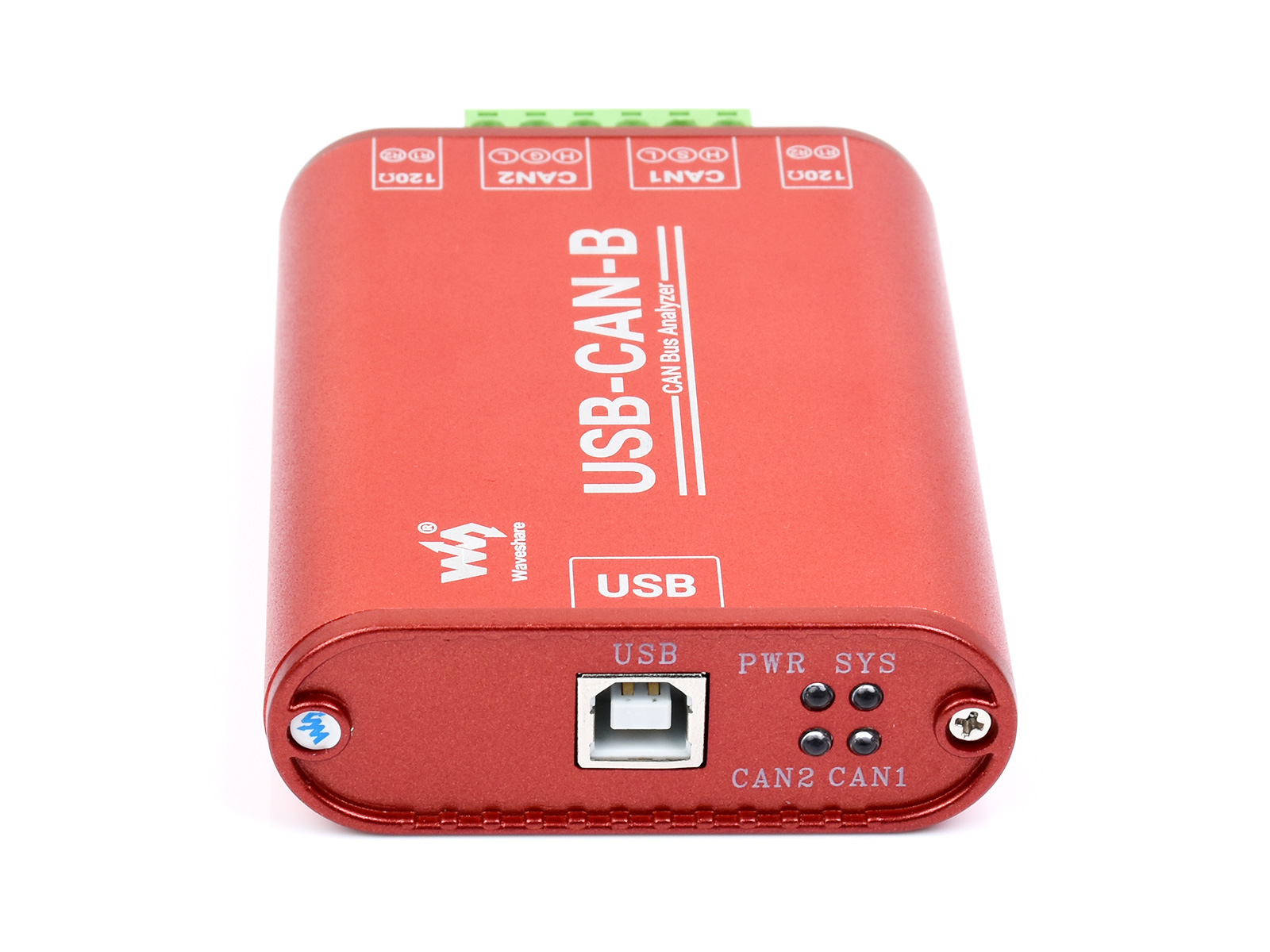

指示燈 PWR 電源指示燈
SYS 系統狀態指示,正常情況為常滅狀態; 總線出現錯誤時,常亮
CAN1 CAN1 通道指示燈 (收發資料時閃爍)
CAN2 CAN2 通道指示燈 (收發資料時閃爍)
支持系統 Windows Windows XP/7/8/10/11 (32 位元和 64 位元)
Linux Raspberry Pi OS (樹莓派)、Ubuntu (Jetson Nano)、VMware 虛擬機等 Linux 系統
工作溫度 -40~85°C
機殼材質 鋁合金金屬機殼 + 兩側 3D 阻燃絕緣擋板; 這種機殼設計和材質組合,可有效預防金屬尖端放電,提高商品安全係數和使用壽命

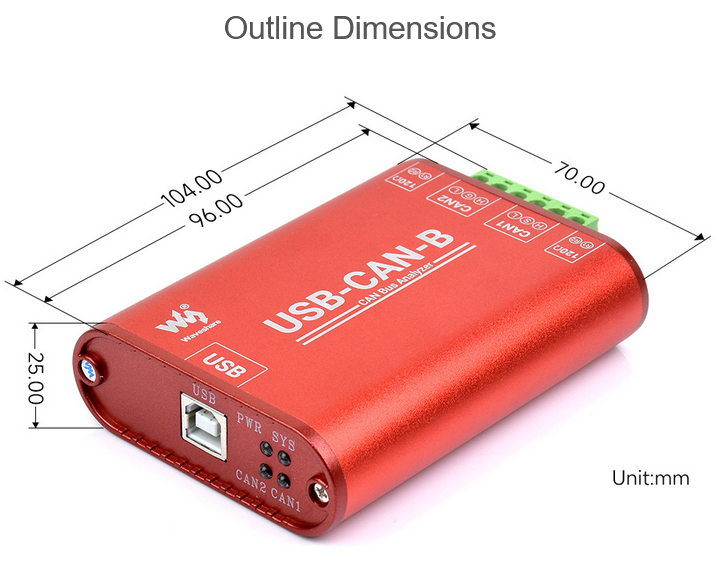

商品尺寸 104 × 70 × 25 mm

相關資料/使用說明(點我):

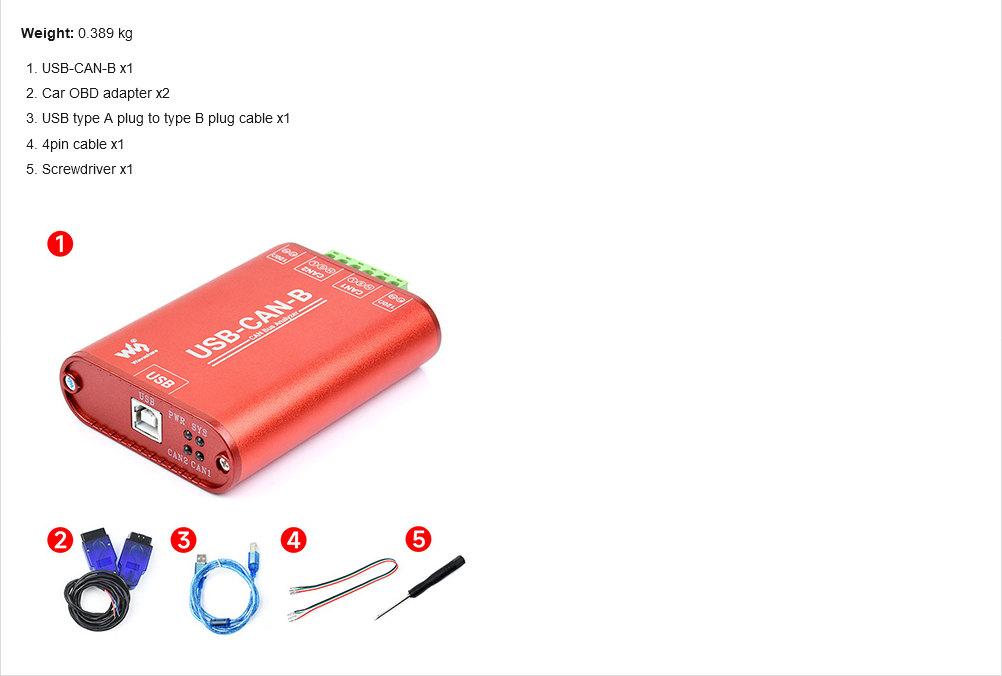

商品內容:

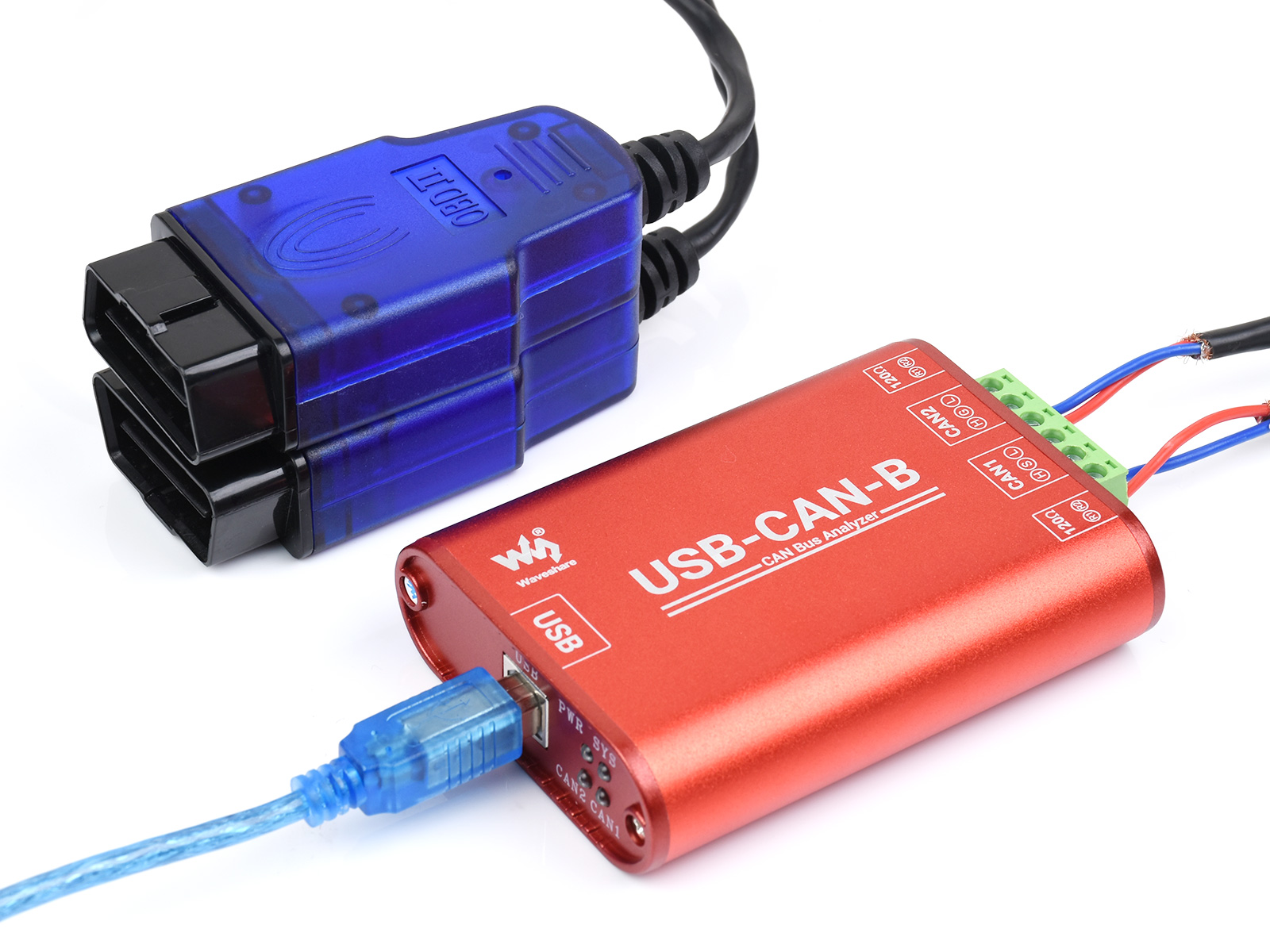

    • USB-CAN-B × 1
    • 汽車 OBD 適配器(2PCS) x 1
    • USB-A to USB-B × 1
    • 4PIN 連接線 × 1
    • 螺絲起子 × 1
