樹莓派 NFC/RFID 擴充模組

Name: 樹莓派 NFC/RFID 擴充模組
SKU: 16958
Price: 738 TWD
Availability: InStock

原始價格：NT$ 880。目前價格：NT$ 738。

You Save: NT$ 142 (16%)

相容樹莓派全系列主機板

售價含稅，隨貨附發票

保固 3 個月

6 件庫存

品牌: Waveshare

型號: PN532 NFC HAT

貨號: 16958 分類: － I2C(內部整合電路), － SPI, － UART, 無線射頻辨識(RFID/NFC), 依通訊協定分類標籤: rpi, Raspberry Pi, Mifare, 樹莓派, STM32, I2C, PN532, Arduino, RFID, uart, spi, Jetson Nano, NFC

描述

樹莓派 NFC/RFID 擴充模組

商品規格

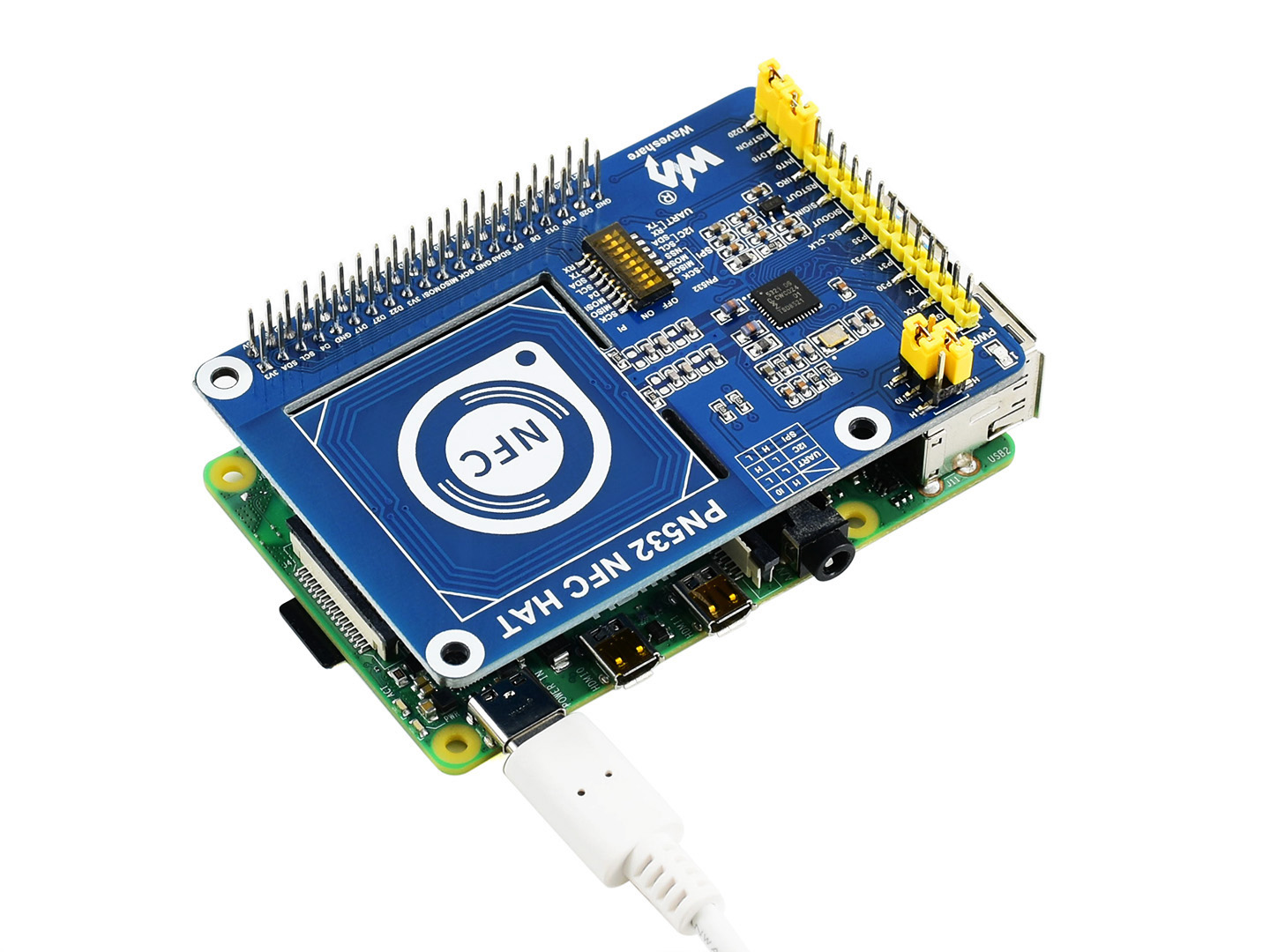

1. 針對樹莓派 40 PIN GPIO 針腳設計，相容樹莓派全系列主機板
2. 採用 PN532 晶片，支援 MIFARE/NTAG2xx 等多種NFC/RFID 卡
3. 支援 I2C、SPI、UART 通信，可透過跳線帽及開關切換
4. 預留控制板插座，可連接 STM32/Arduino 等主機板
5. 提供完善說明及範例程式 (Raspberry Pi/Jetson Nano/Arduino/STM32)
6. 相關参数：
  - 工作電壓：3.3V/5V
  - 工作频率：13.56MHz
  - 通訊區分：I2C、SPI、UART(預設)
  - 預設通訊波特率：115200 bps
  - 工作模式：
  - 讀寫器模式：支援ISO/IEC 14443A / MIFARE
  - 讀寫器模式：支援FeliCa
  - 讀寫器模式：支援ISO/IEC 14443B
  - 卡操作模式，支援ISO 14443A / MIFARE
  - 卡操作模式，支援FeliCa ISO/IEC18092，ECM340點對點

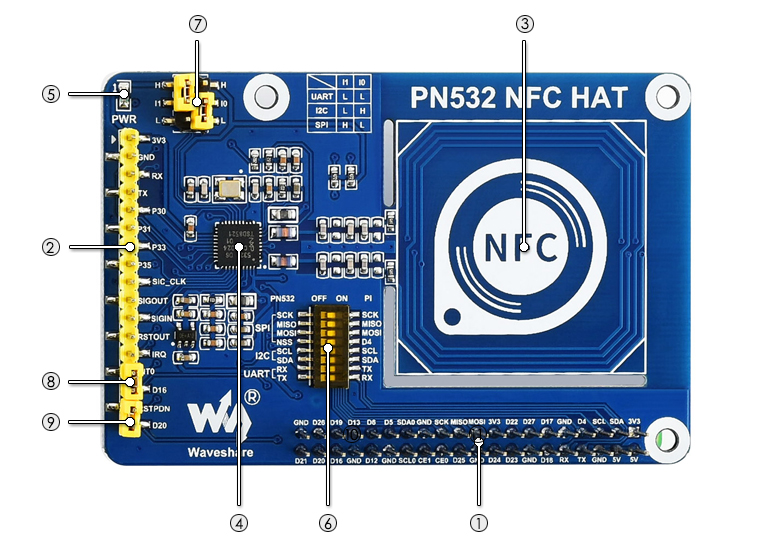

7. 資源配置：(如配置圖)
  1. 樹莓派GPIO插座
  2. PN532控制插座
  3. NFC感應線圈
  4. PN532主控晶片
  5. 電源指示燈
  6. 撥號開關
  7. 模式選擇
  8. INT0跳線
  9. RSTPDN 跳線

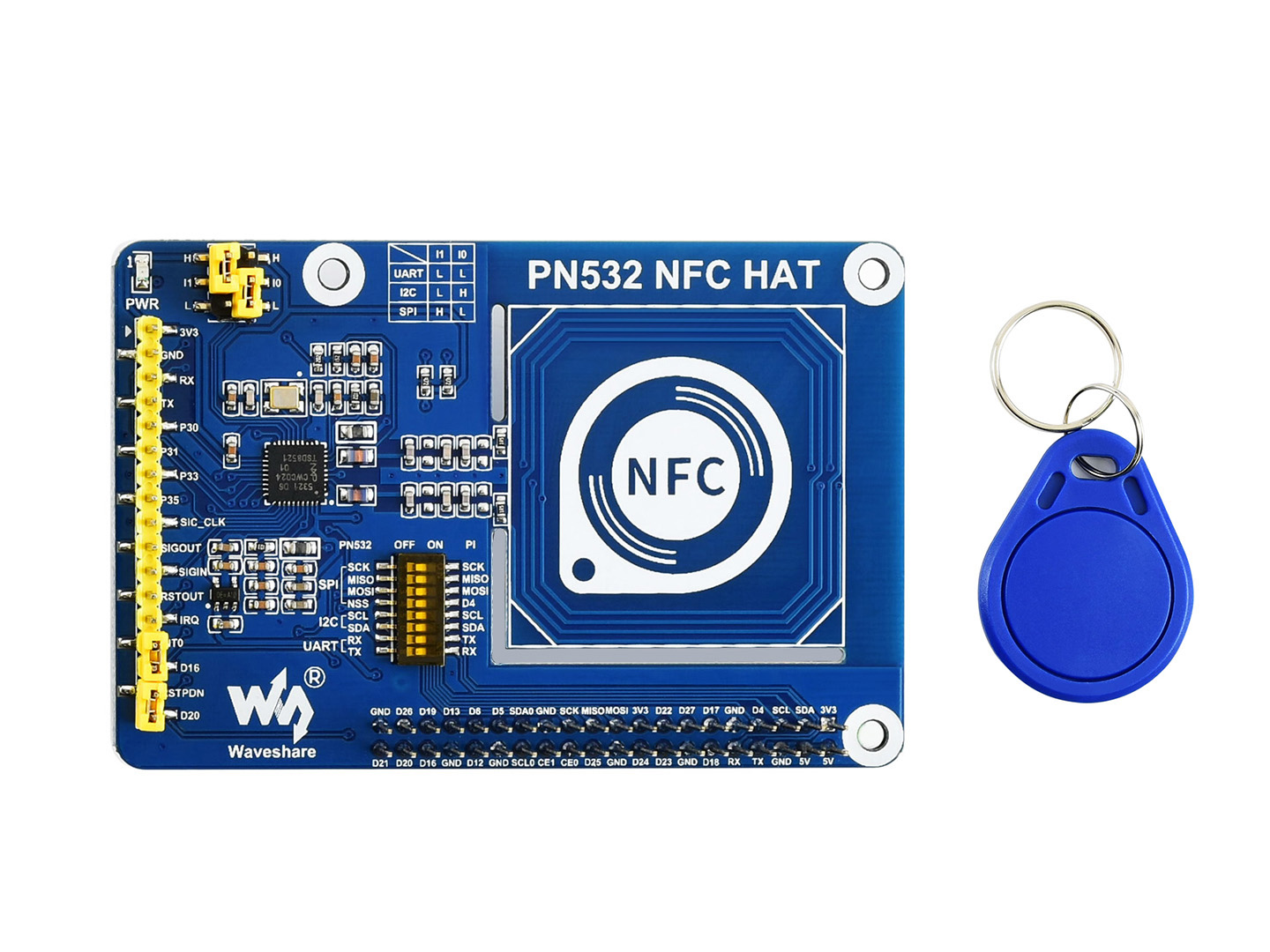

商品內容

1. PN532 NFC HAT × 1

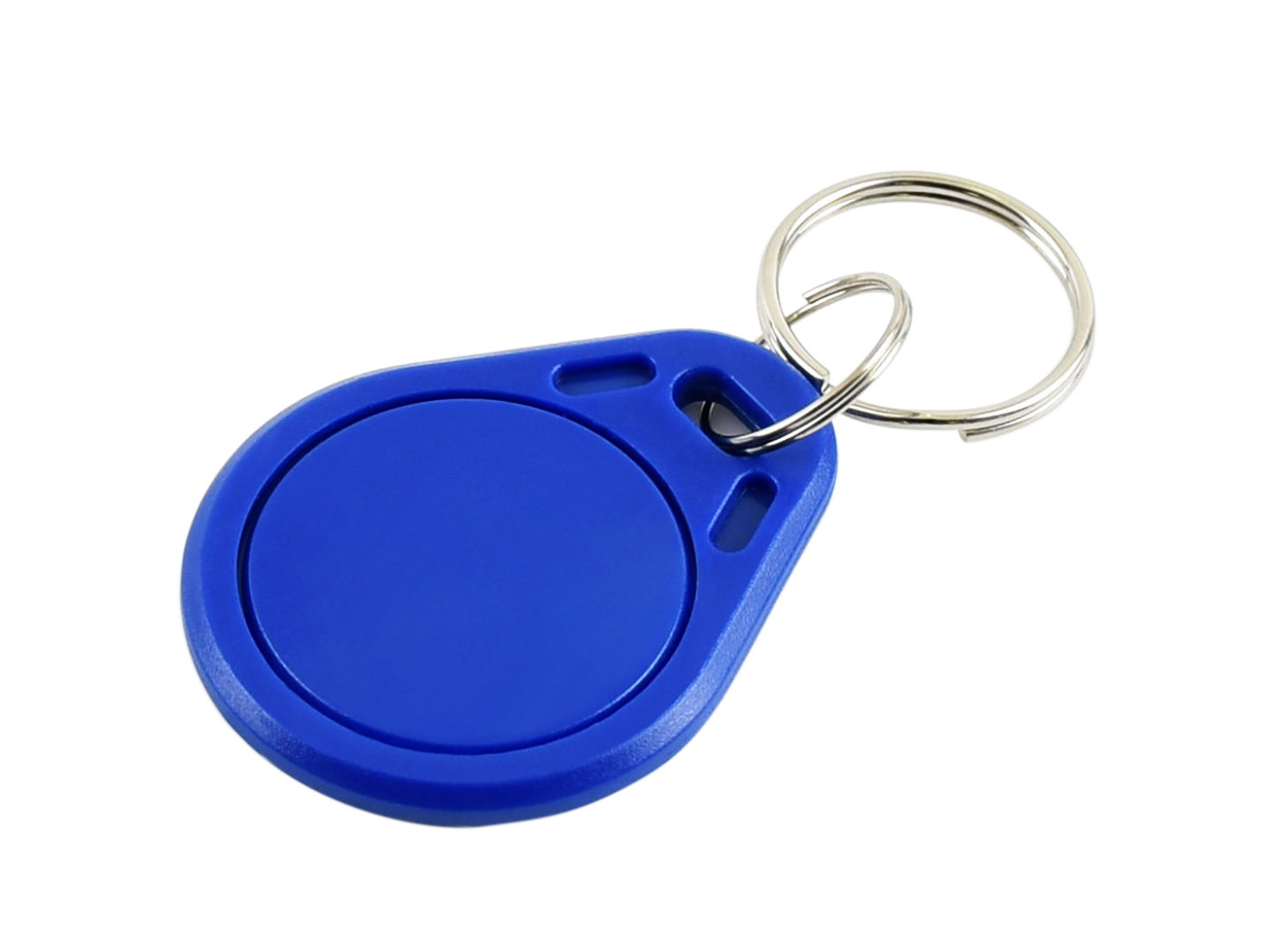

2. Mifare Classic 1K 卡 × 1
