特價

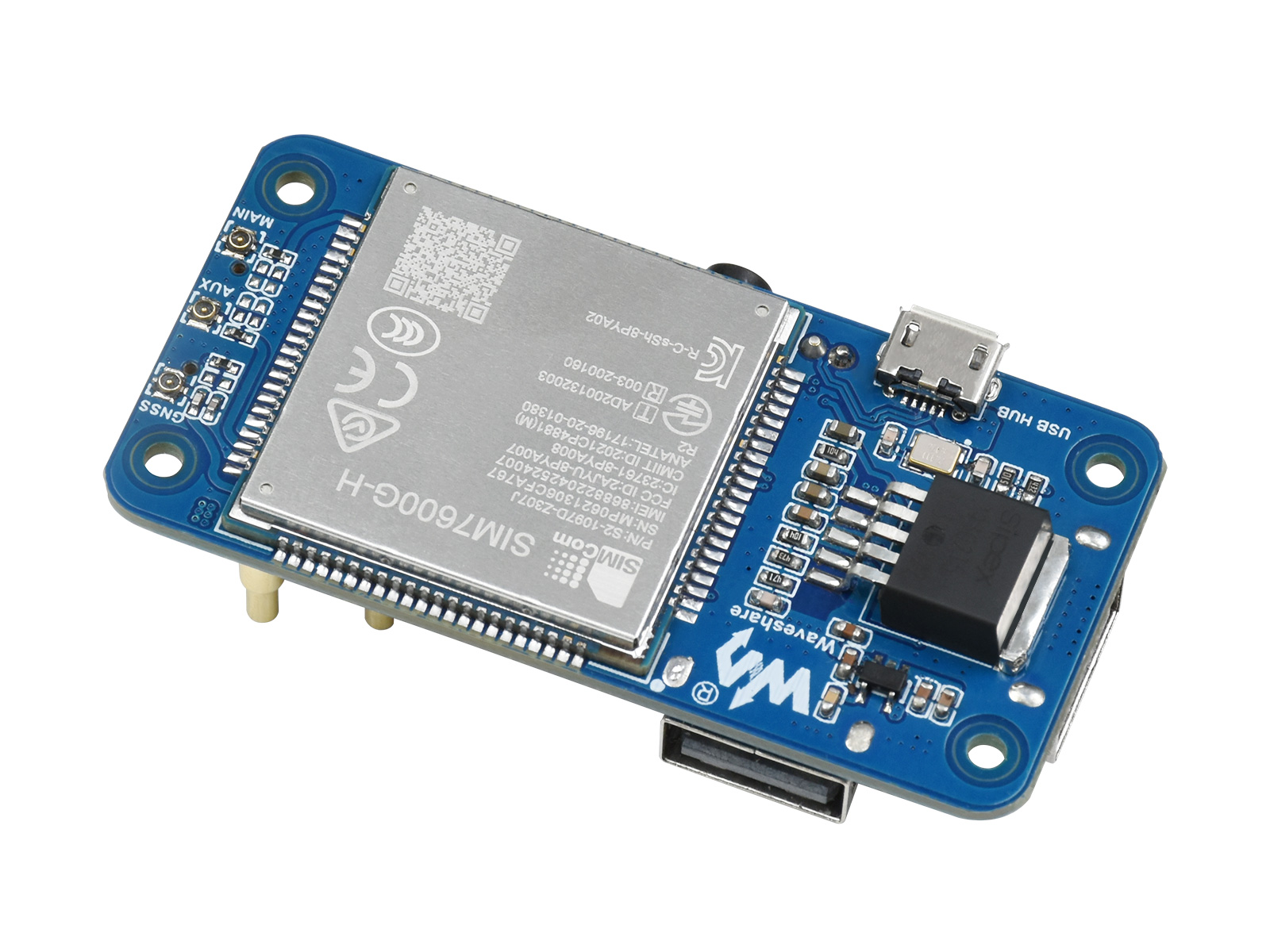

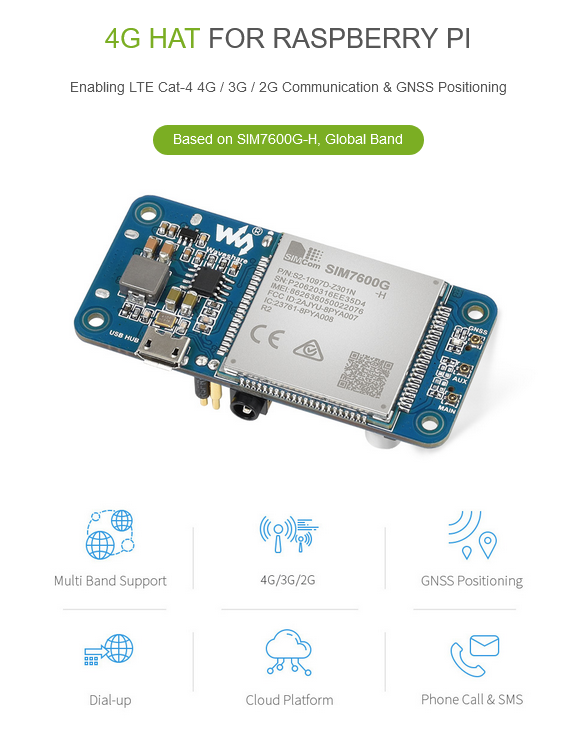

樹莓派4G擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位, Zero版)

NT$ 1,988 (含稅)



支援4G高速上網，無線通訊，遠端視訊監控，撥打電話，發簡訊，全球衛星定位等功能

售價含稅，隨貨附發票

保固3個月

禁止出口至伊朗、朝鮮、古巴、蘇丹、敘利亞

2 件庫存

貨號: MYW-19485 分類: , 標籤: , , , , , , , , , , ,

描述

Print Friendly, PDF & Email

樹莓派4G擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位, Zero版)

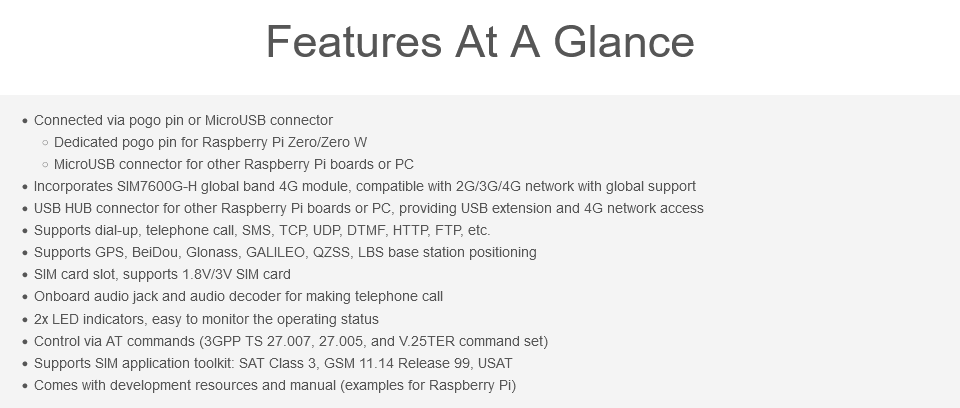

商品特性：

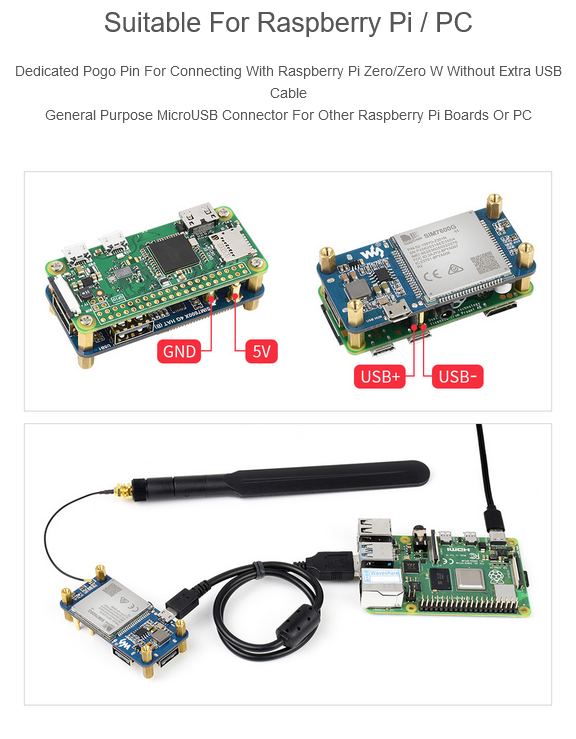

    1. 支援頂針和 Micro USB 連接通訊，Raspberry Pi Zero/Zero W 可透過頂針連接，其他 Raspberry Pi 主板或 PC 可透過 Micro USB 連接
    2. 內建 SIM7600G-H 4G 全球通模組，支援 2G/3G/4G 網路，全球通用

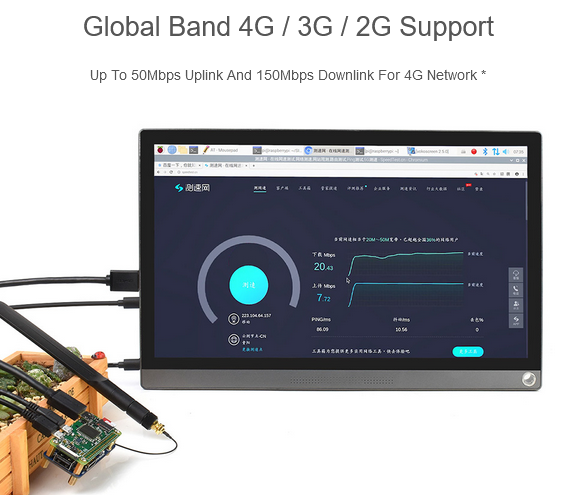

    3. 支援全球頻段 4G/3G/2G 網路，4G 上網速率，上行可達 50Mbps，下行可達 150Mbps
    4. 支援撥號上網、電話、簡訊、TCP、UDP、DTMF、HTTP、FTP等功能

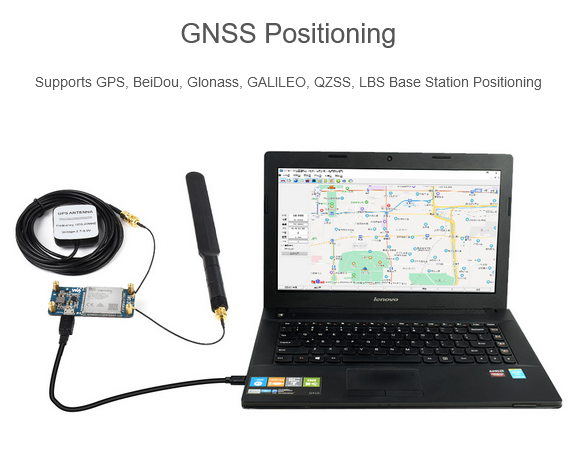

    5. 支援GPS、北斗、Glonass、GALILEO、QZSS、LBS基站定位
    6. 導出 USB HUB 介面，可連接 PC 或其他樹莓派主板，擴充 USB 和 4G 上網
    7. 內建SIM卡插槽，支援1.8V和3V SIM卡
    8. 內建聲音連接孔和解碼晶片，可用於撥打電話等語音操作
    9. 內建2個LED指示燈，輕鬆查看模組運作狀態
    10. 支援 AT 指令控制(3GPP TS 27.007, 27.005和V.25TER指令集)

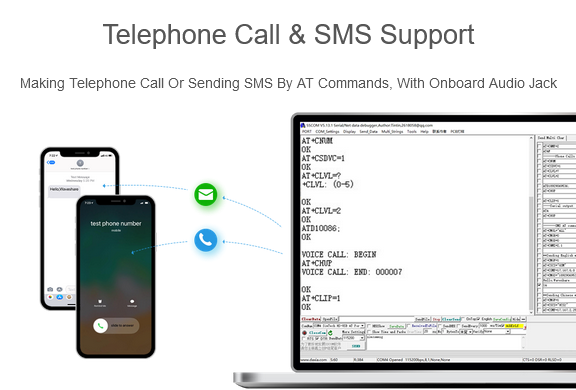

    11. 支援 AT 指令打電話和發簡訊，可透過耳麥介面進行通話
    12. 支援SIM應用工具包： SAT等級3, GSM 11.14 Release 99, USAT
    13. 提供完整使用手冊及範例程式(Raspberry/Jetson Nano/Arduino/STM32等)

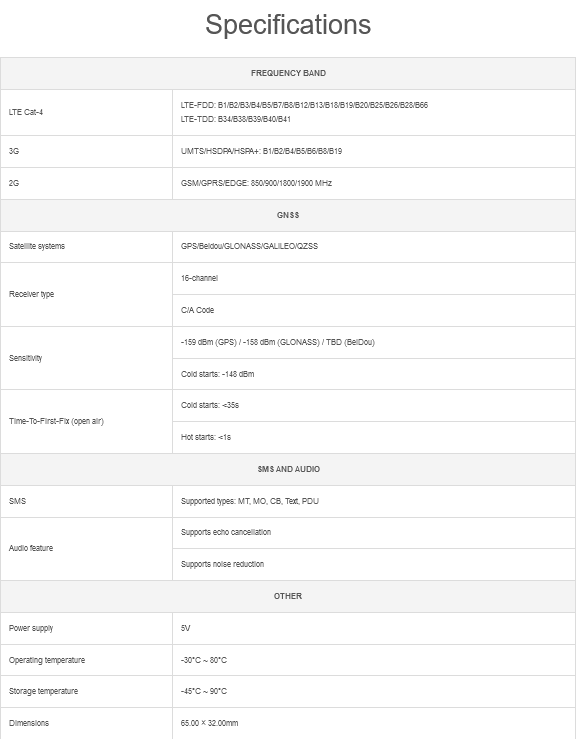

    14. 參數：
工作頻段
LTE Cat-4 LTE-FDD：B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD：B34, B38, B39, B40, B41
3G UMTS/HSDPA/HSPA+：B1, B2, B4, B5, B6, B8, B19
2G GSM/GPRS/EDGE：850/900/1800/1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
GNSS 參數
接收 16 個通道
C/A Code
靈敏度 -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
冷啟動 ：-148 dBm
首次定位時間 (開闊地) 冷啟動：<35s
熱啟動：<1s
簡訊和聲音參數
簡訊 (SMS) 支援類型：MT、MO、CB、Text、PDU
聲音特性 支援回音消除功能，支援噪聲抑制功能
其他參數
供電電壓 5V
工作溫度 -30℃ ~ 80℃
儲存溫度 -45℃ ~ 90℃

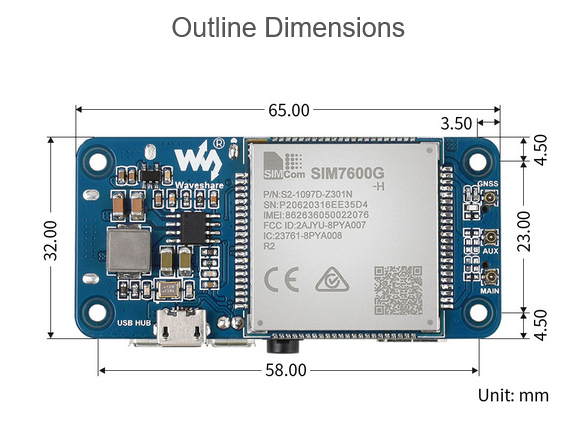

產品尺寸 65.00 × 32.00mm

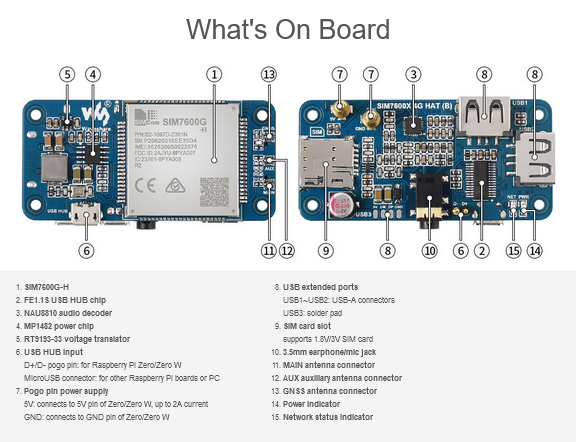

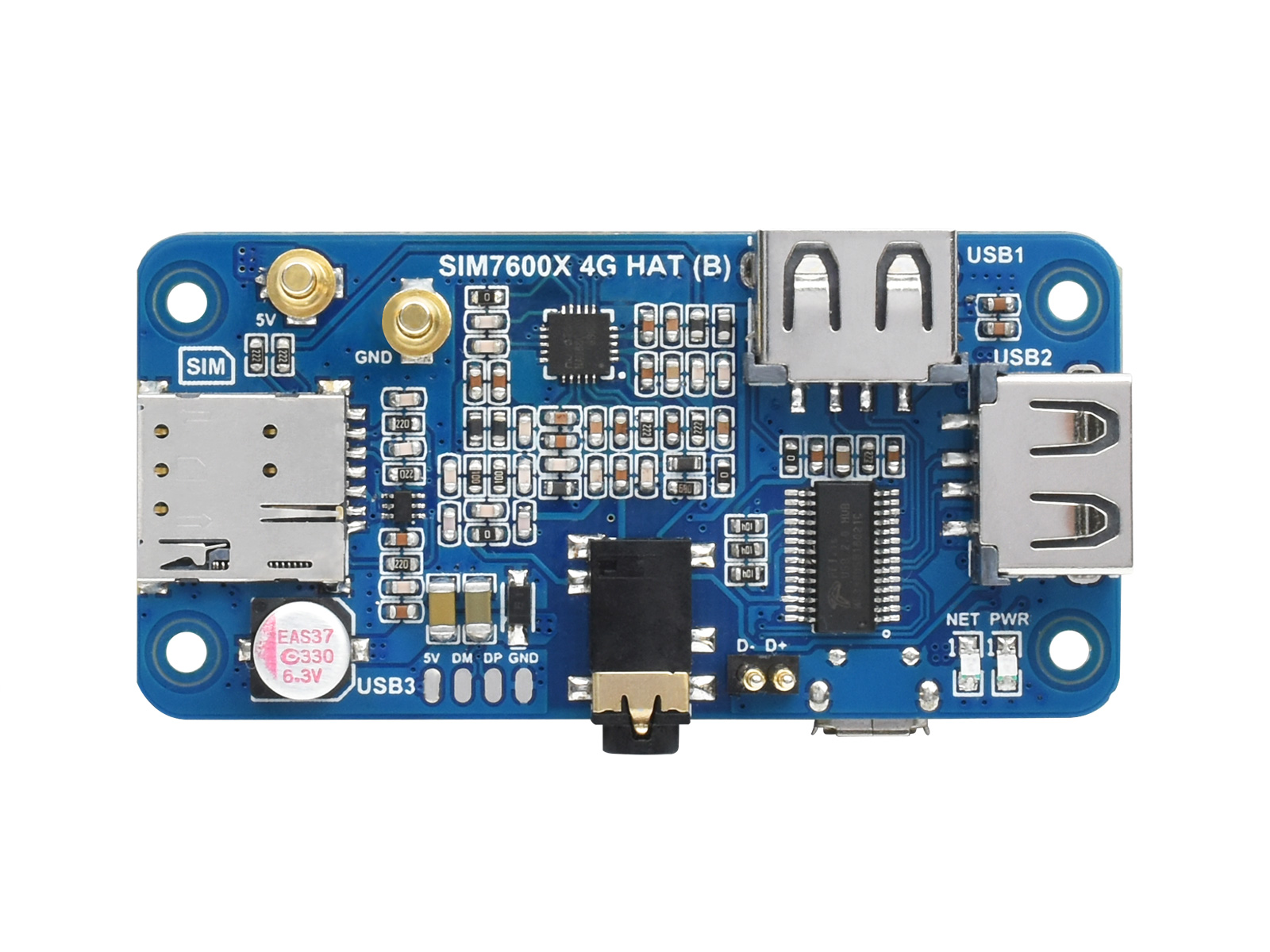

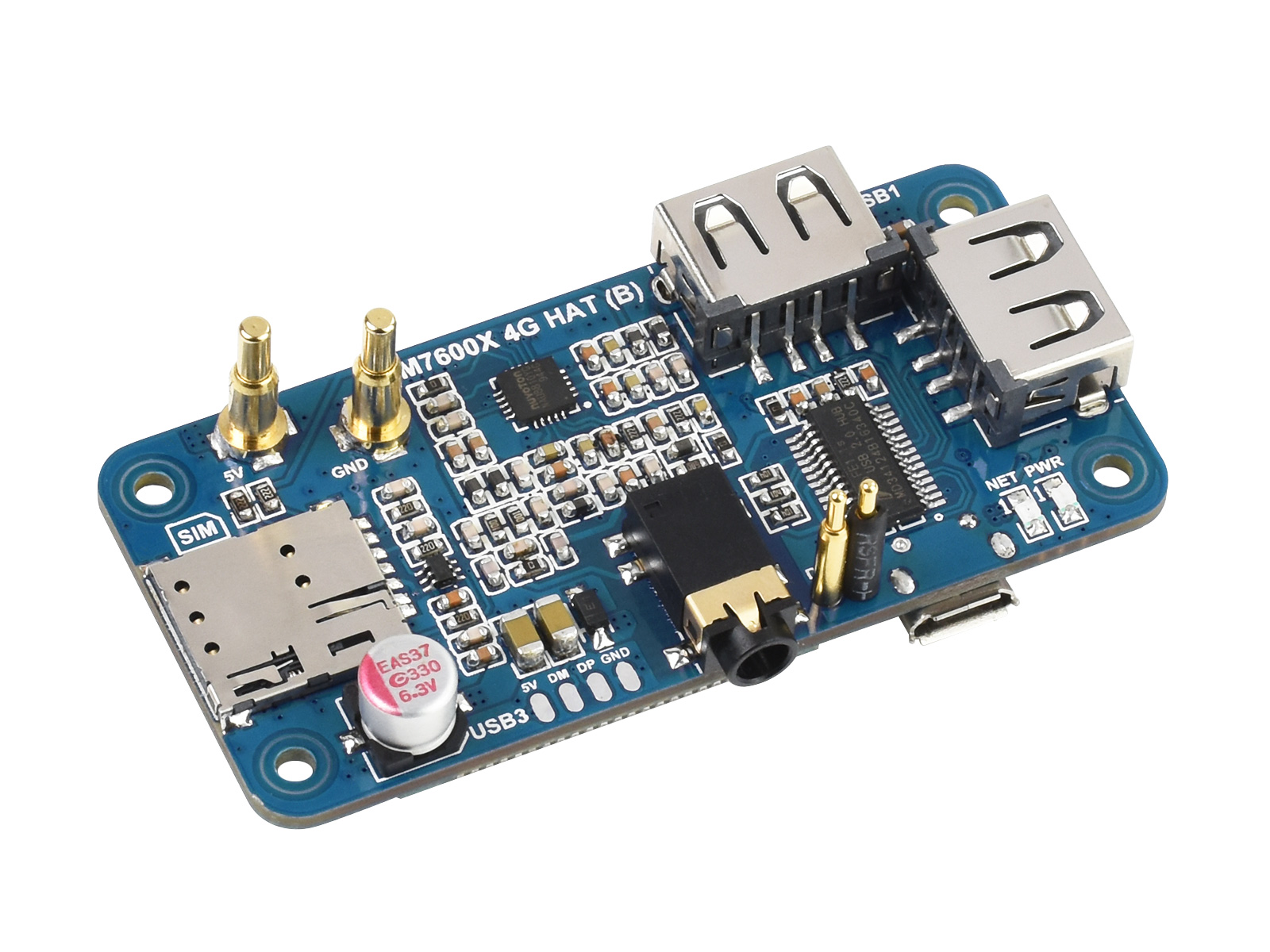

模組配置簡介：(如配置圖)

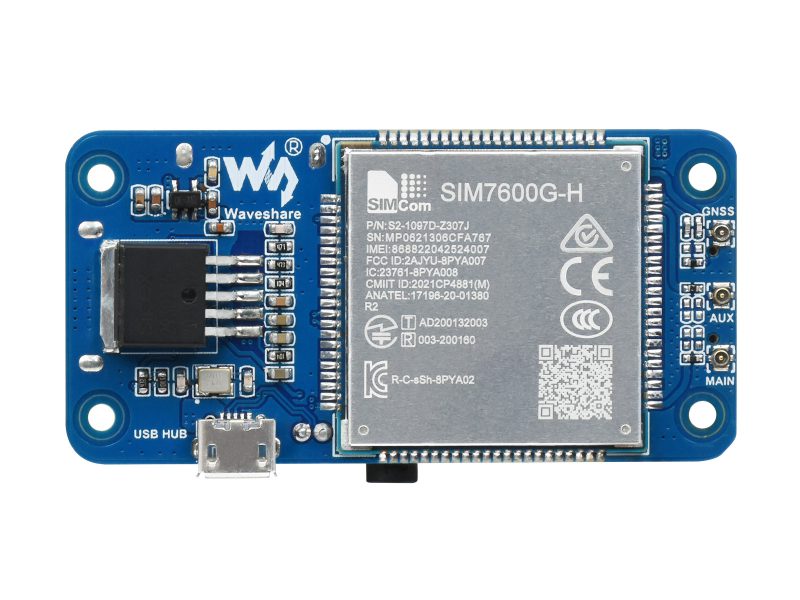

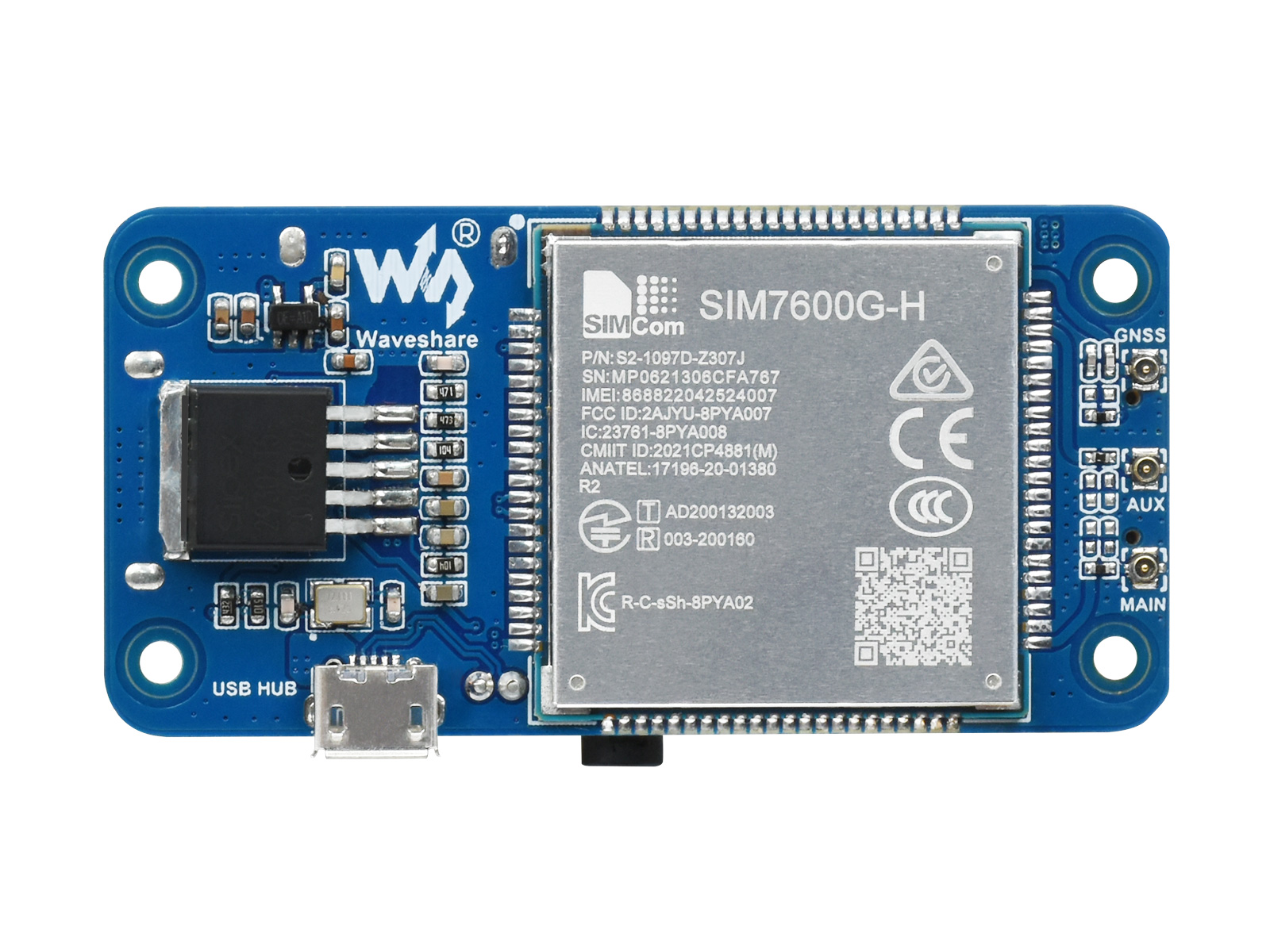

    1. SIM7600G-H 模組
    2. FE1.1S USB HUB 晶片
    3. NAU8810聲音解碼晶片
    4. SPX29302 電源晶片
    5. RT9193-33 電位轉換晶片
    6. USB HUB 連接埠
      • D+/D- 彈簧頂針：連接 Zero/Zero W
      • Micro USB 介面：連接 PC 或其他樹莓派主板
    7. 彈簧頂針供電針腳
      • 5V：連接 Zero/Zero W 的 5V 針腳，可過 2A 電流
      • GND：連接 Zero/Zero W 的 GND 針腳

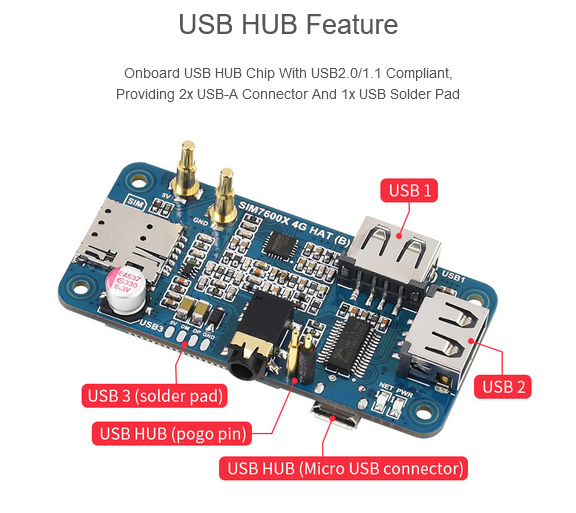

    8. USB 擴充介面
      • USB1~USB2：USB Type A 介面
      • USB3：針腳焊點
    9. SIM 卡插槽：支援1.8V和3VSIM卡
    10. 3.5mm 耳機/麥克風插孔
    11. MAIN 主天線連接埠
    12. AUX 輔助天線連接埠
    13. GNSS 天線連接埠
    14. 電源指示燈
    15. 狀態指示燈

相關資料(點我)：(含以下文件)

    • 使用手册
    • 電路圖
    • 範例程式原始碼

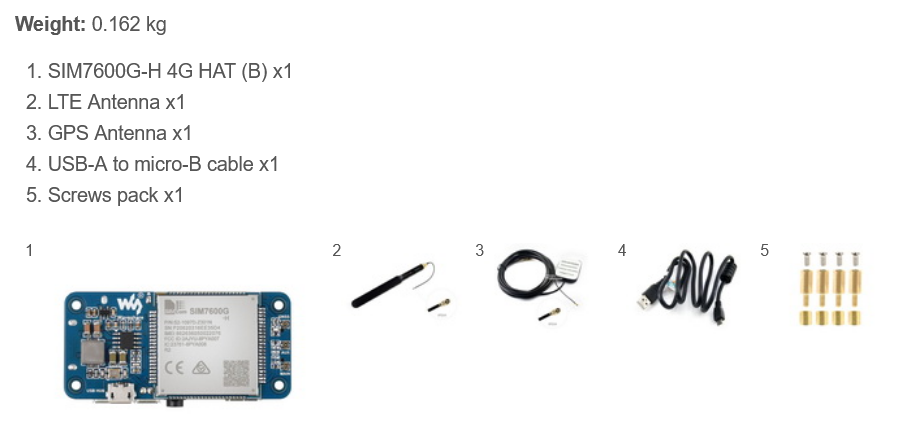

商品內容：

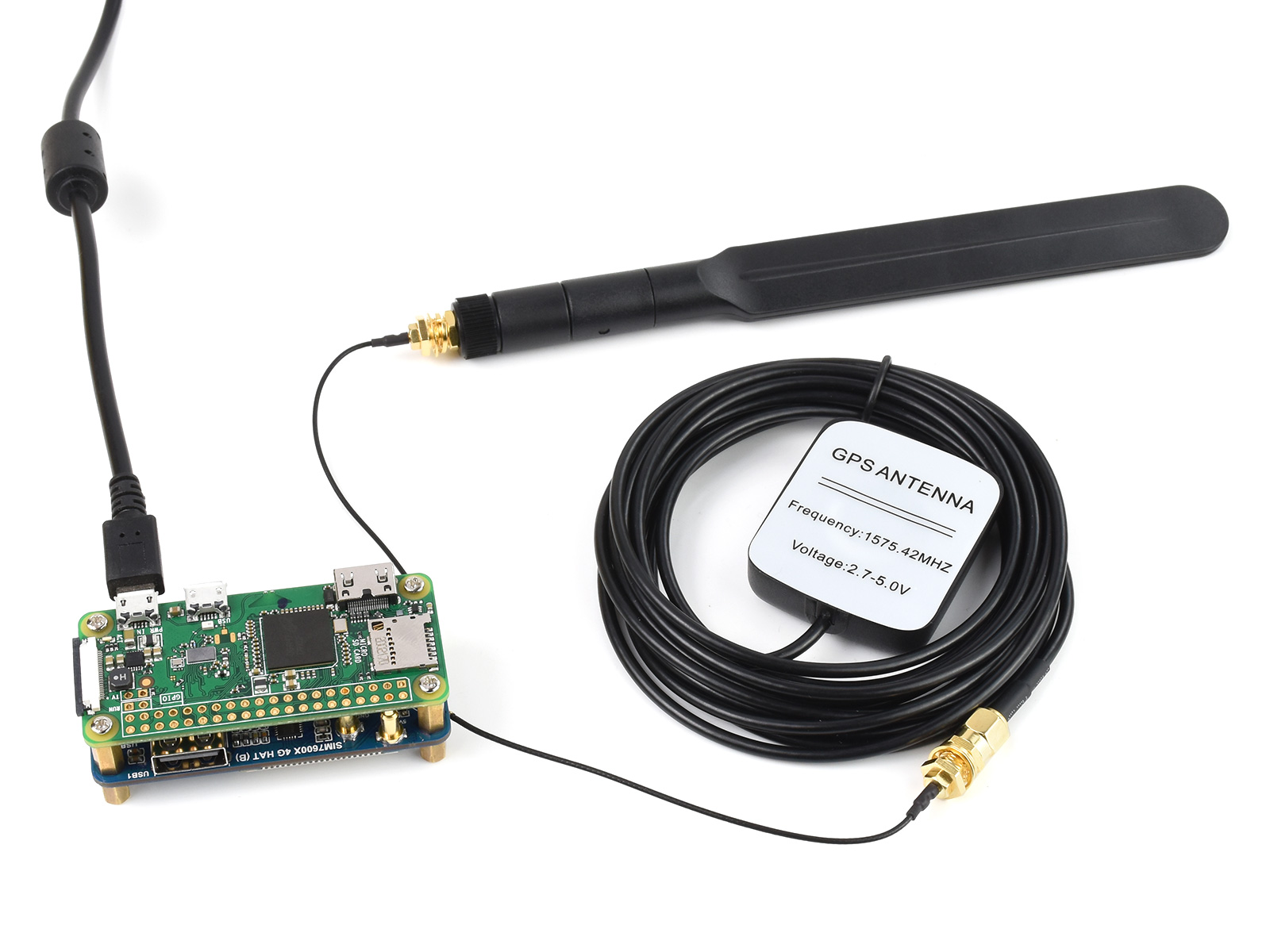

    1. SIM7600G-H 4G HAT (B) × 1
    2. LTE天線 × 1
    3. GPS天線 × 1
    4. USB to micro USB線(公對公) × 1
    5. RPi銅柱包 × 1
