導軌式 TTL 轉 RS485 電氣隔離型序列轉換模組(多種保護)

Name: 導軌式 TTL 轉 RS485 電氣隔離型序列轉換模組(多種保護)
SKU: MYW-23778
Price: 428 TWD
Availability: InStock

NT$ 428 (含稅)

You Save: NT$ 100 (19%)

售價含稅，隨貨附電子發票

保固 3 個月

3 件庫存

品牌: Waveshare

型號: TTL TO RS485 (B)

貨號: MYW-23778 分類: － RS485, － TTL, Z. *** 依通訊協定分類 *** 標籤: Rail, rs485, TTL

描述

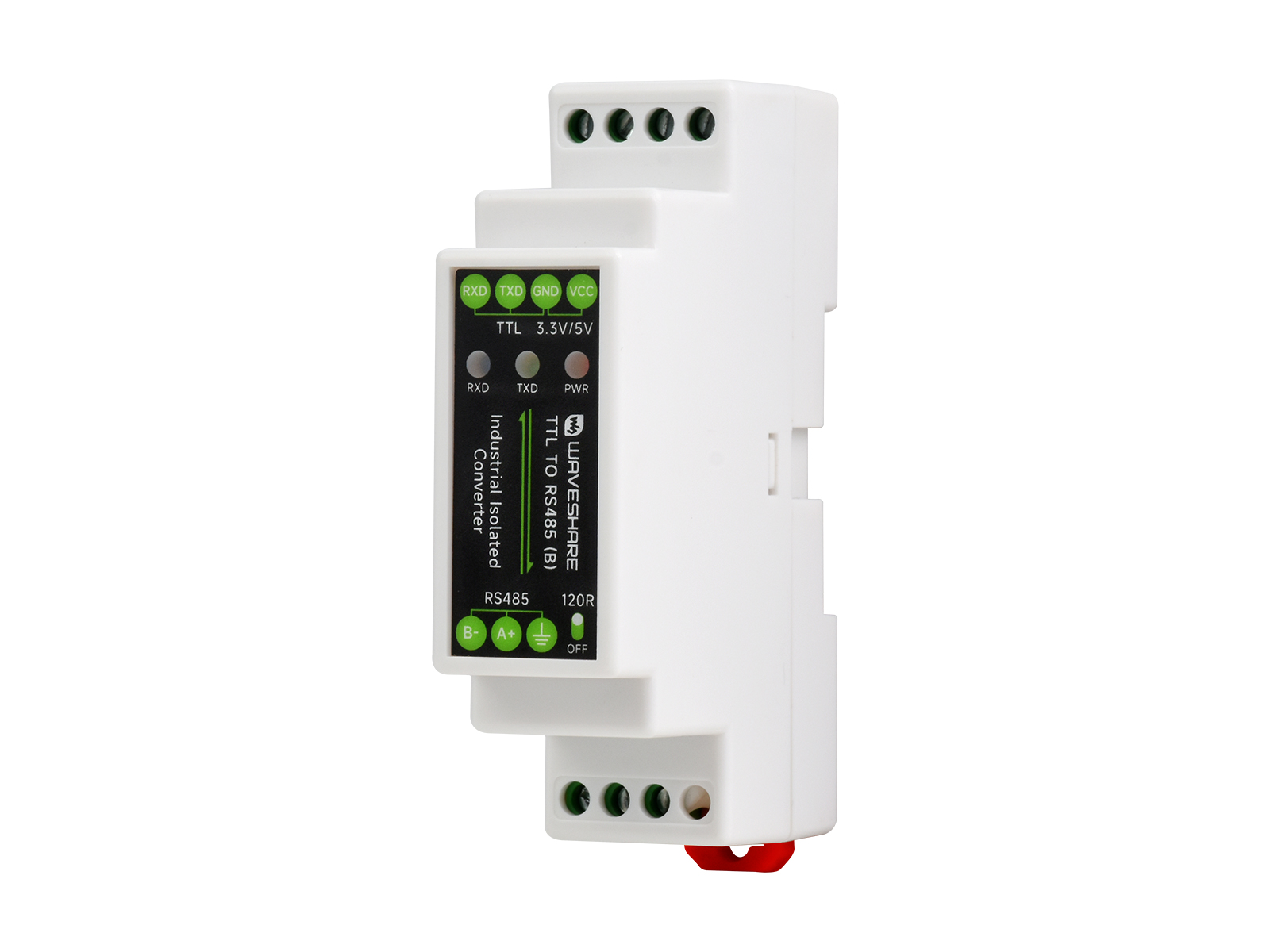

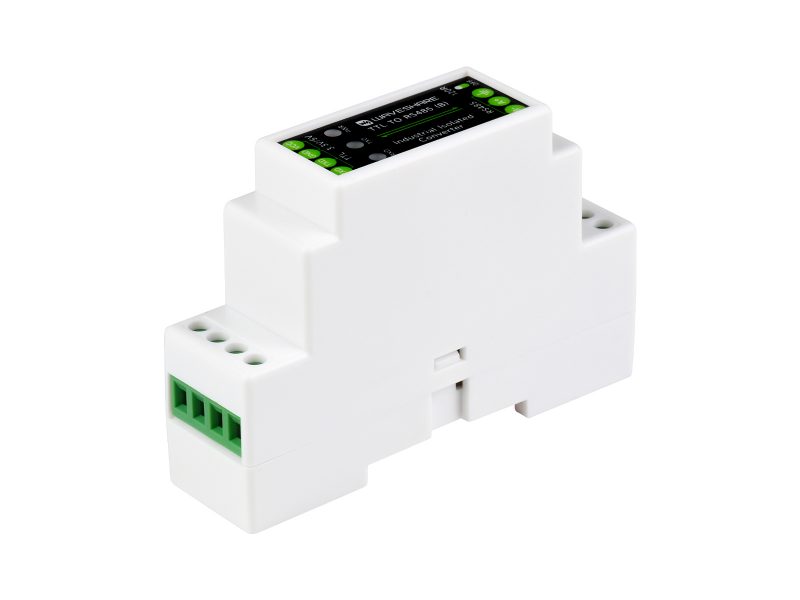

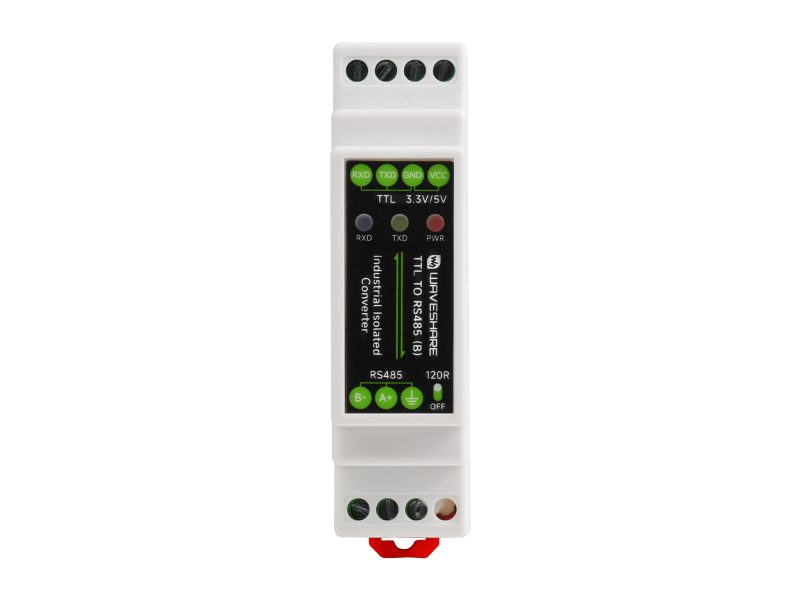

導軌式 TTL 轉 RS485 電氣隔離型序列轉換模組(多種保護)

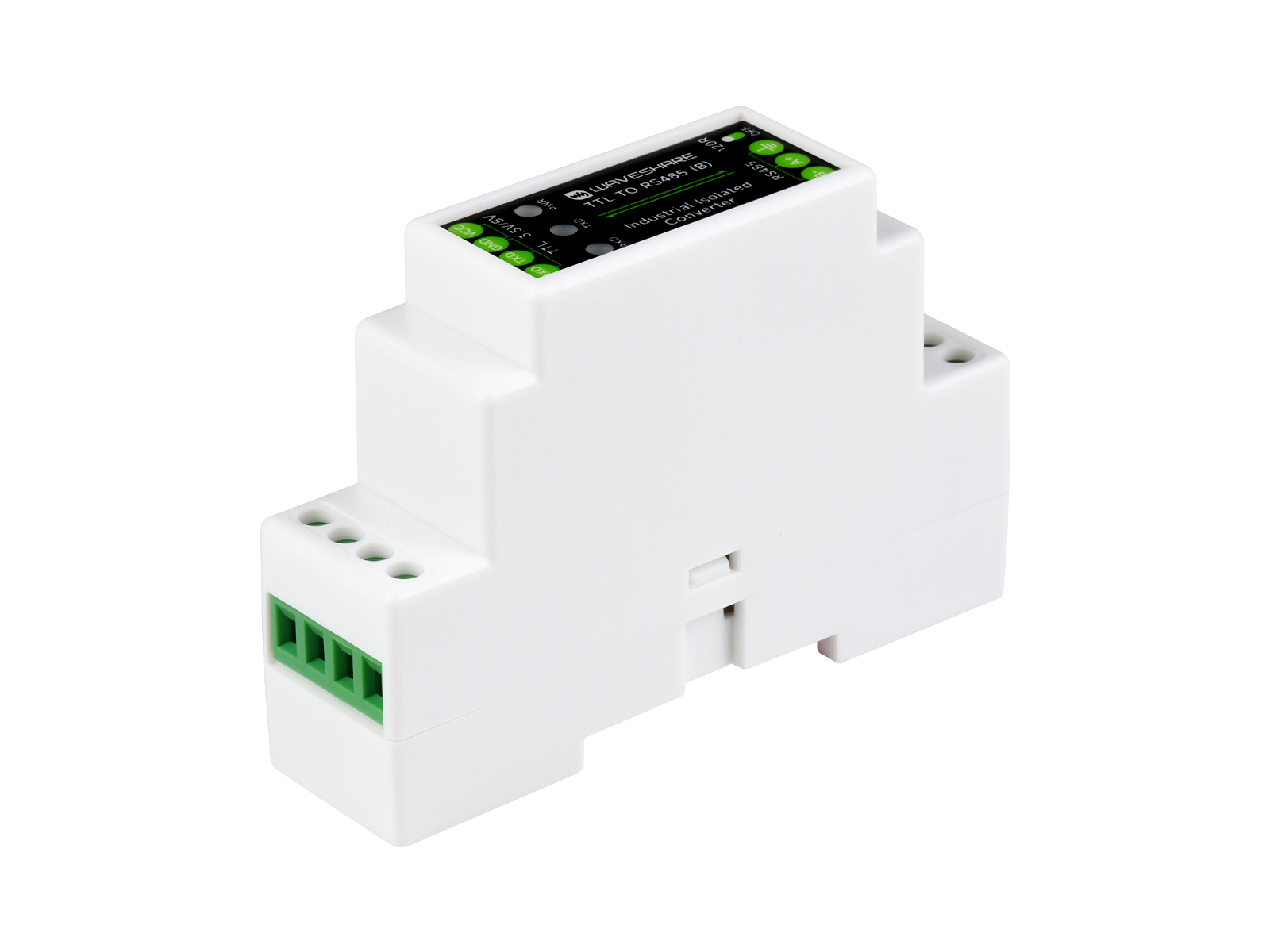

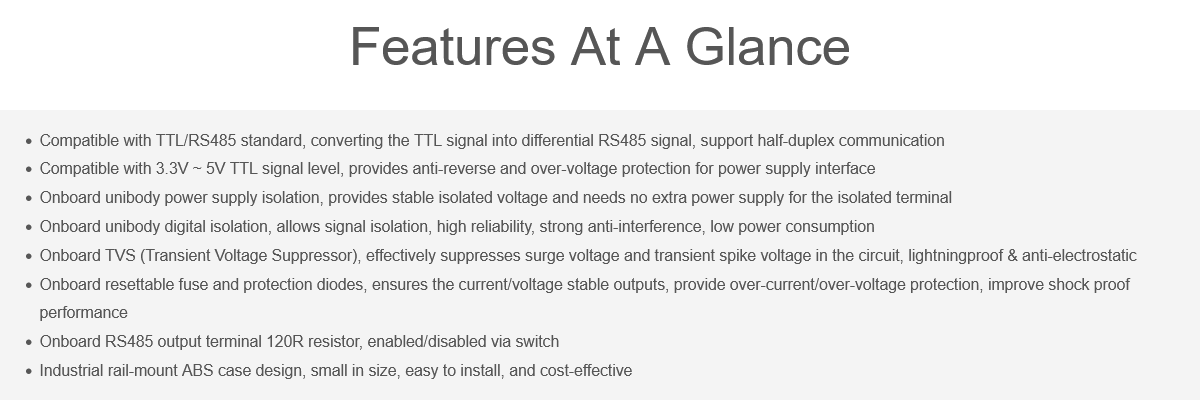

商品特點：

1. 相容 TTL/RS485 標準，可將 TTL 訊號轉換成差分 RS485 訊號，半雙工通訊
2. 相容 3.3V ~ 5V TTL 訊號電位，供電端內建防反接和防過壓電路
3. 內建一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
4. 內建一體式數位隔離，可進行訊號隔離，具有可靠性高、抗干擾强和功耗低等特點

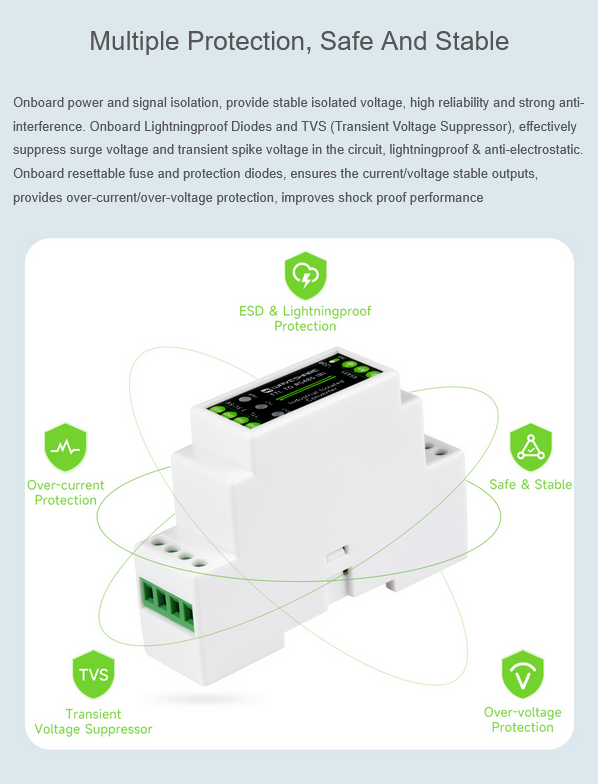

5. 內建 TVS (瞬態電壓抑制管)，可有效抑制電路中的突波電壓和瞬態尖峰電壓，防雷擊靜電
6. 內建自恢復保險絲和保護二極管，可確保電流和電壓穩定輸出，防過流過壓，提高抗衝擊能力
7. 內建 RS485 輸出終端 120R 電阻，可開關切换致能，方便操作
8. 工業導軌式 ABS 環保外殼，體積小巧，安裝方便，性價比高

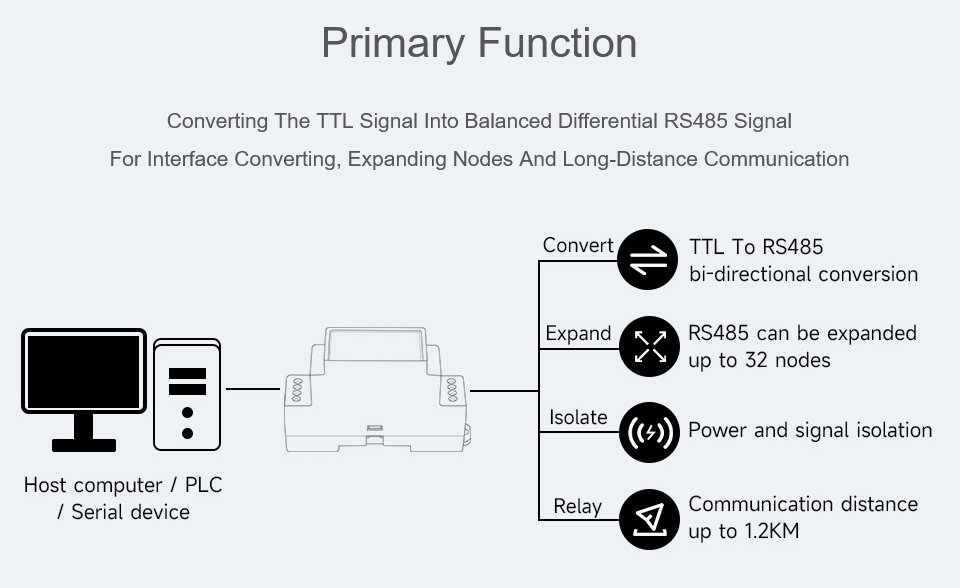

9. 基本功能：將 TTL 訊號轉換成平衡差分的 RS485 訊號，可用於介面轉換、擴充節點，也可用於延長通訊距離

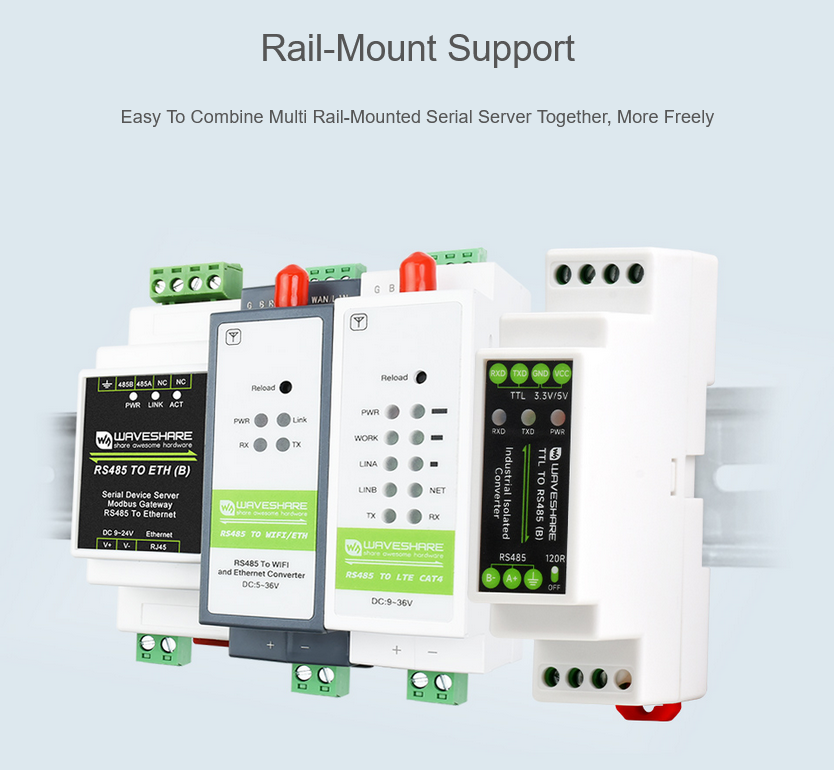

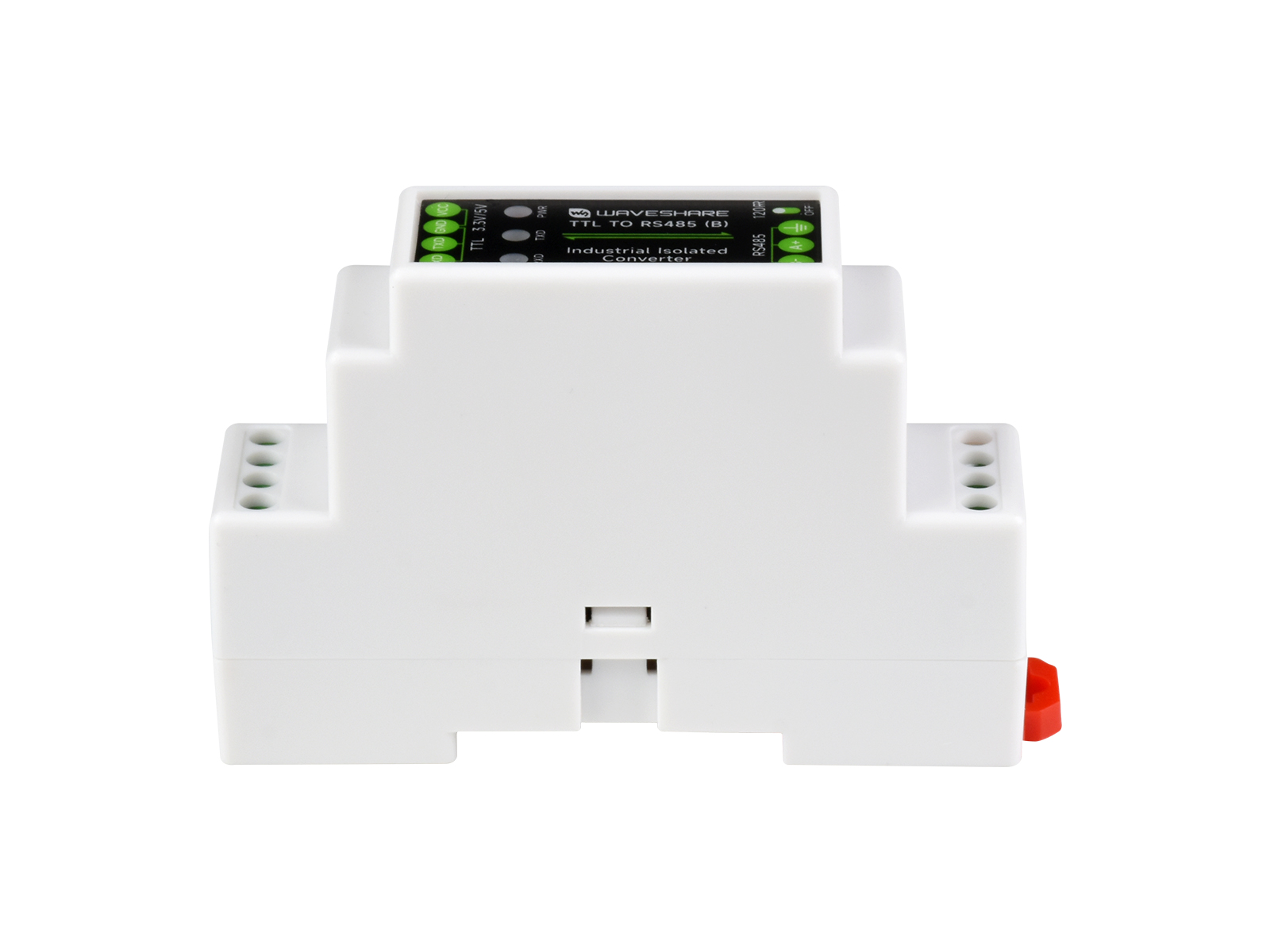

10. 導軌安裝使用更加方便，扁平式設計可用於組合式並排使用，自由度更高
11. 通訊連接示意圖

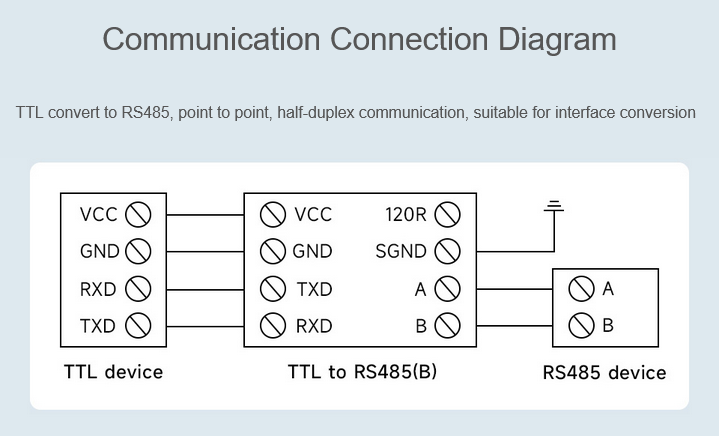

  - TTL 與 RS485 介面轉換，點對點，半雙工通訊，適用於介面轉換

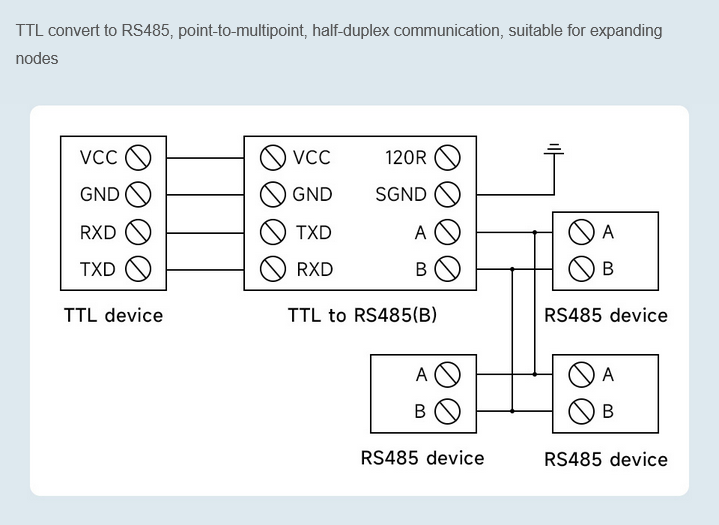

  - TTL 與 RS485 介面轉換，點對多，半雙工通訊，適用於擴充通訊節點

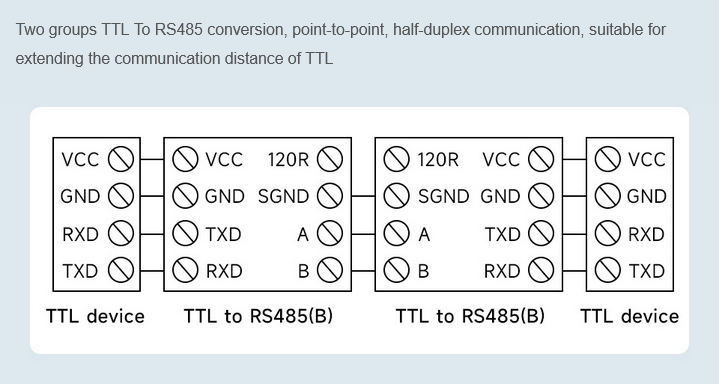

  - 透過兩組 TTL 與 RS485 介面轉換，點對點，半雙工通訊，適用於延長 TTL 的通訊距離
12. 應用領域：可廣泛應用於主控機之間、主控機與單板或外接設備之間，構成點對點、點對多點遠程多機通訊網路，實現多機應答通訊，或者其他需要用到 TTL 轉 RS485 轉換的工業自動化、物聯網等應用場景

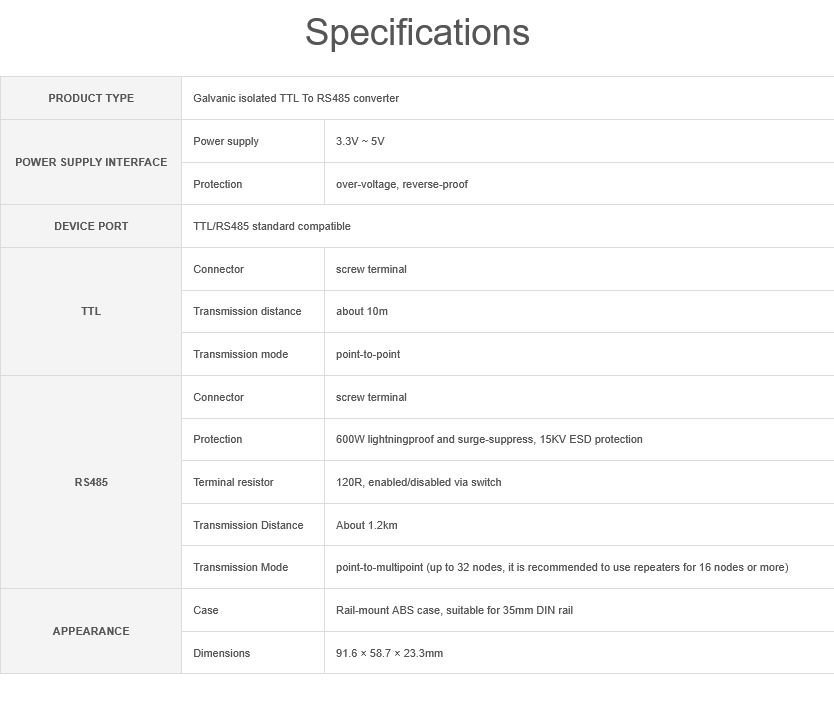

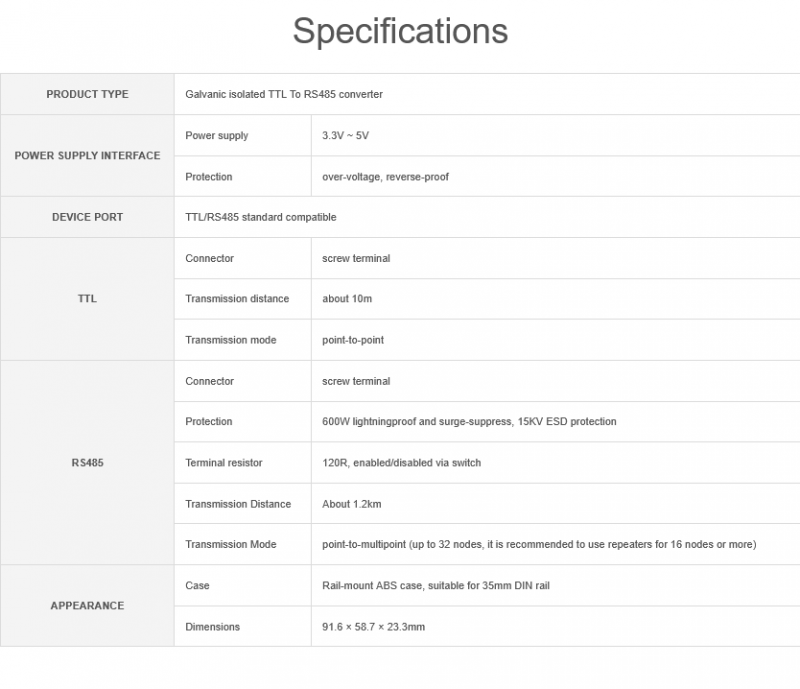

13. 相關參數：
  - 商品類型：電氣隔離型 TTL 轉 RS485 串口轉換器
  - 供電介面：供電電壓 3.3V ~ 5V
  - 介面保護：防過壓、防反接
  - 設備介面：相容 TTL / RS485 標準

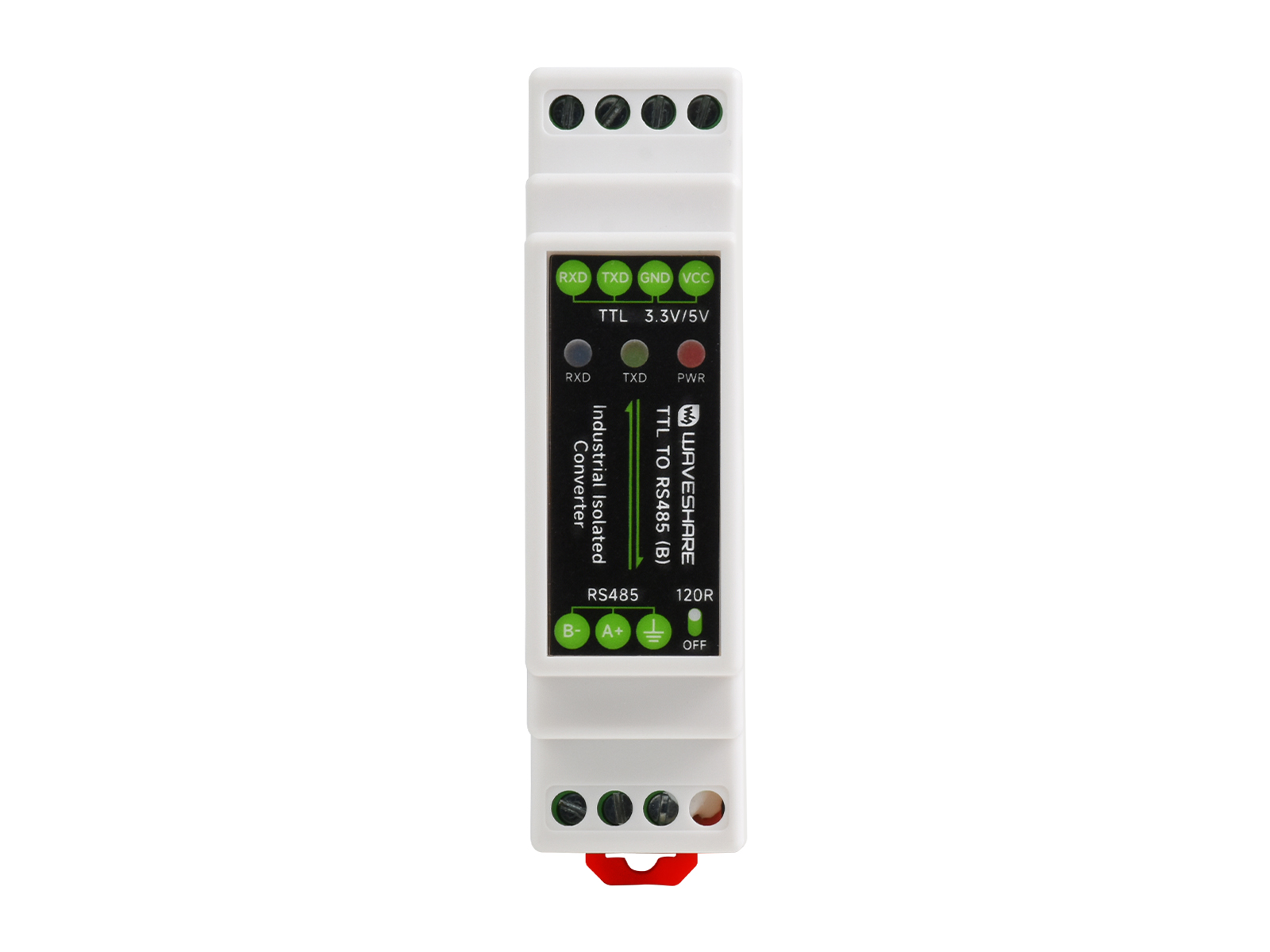

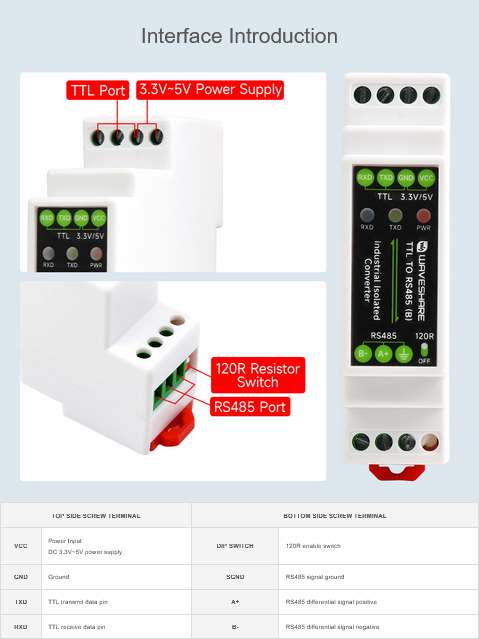

  - TTL 介面：介面形式接線端子
    - 傳輸距離：小於 10 公尺
    - 傳輸模式：點對點
  - RS485 介面：介面形式接線端子
    - 介面保護：提供 600W 防雷、防突波和 15KV 靜電保護
    - 終端電阻：120R，可透過撥碼開關切换致能
    - 傳輸距離：約 1200 公尺
    - 傳輸模式：點對多(至多 32 個節點，16 個節點以上建議加中繼器）
  - 商品外觀：

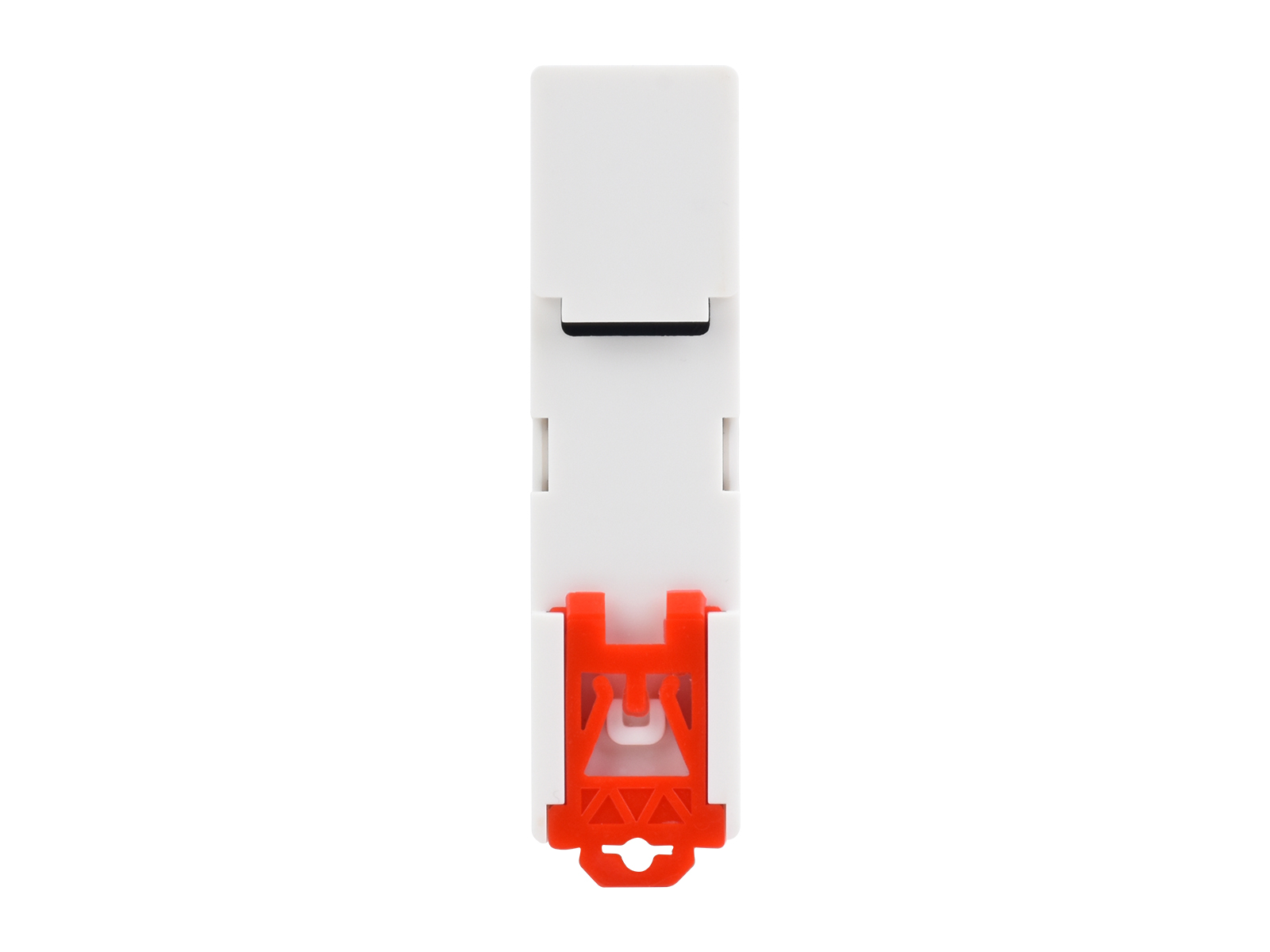

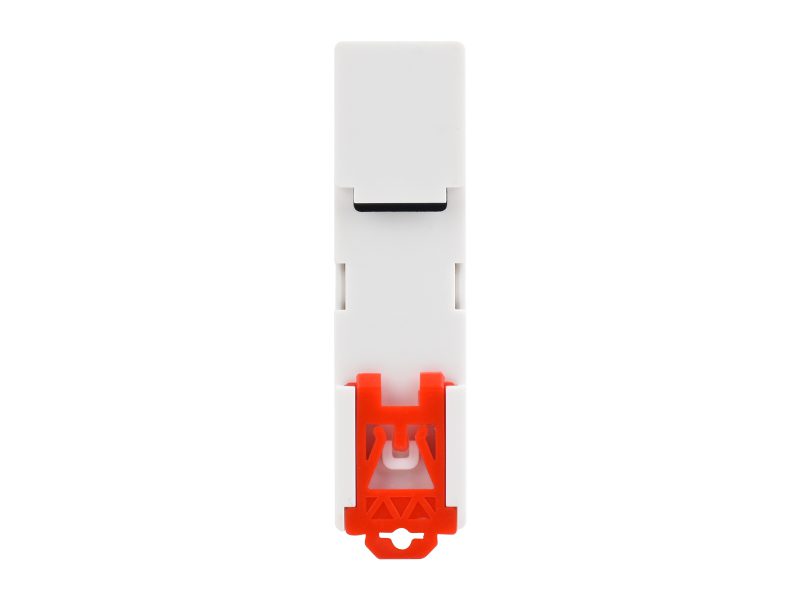

    - 外殼：導軌式 ABS 環保外殼，適用於 35mm DIN 導軌

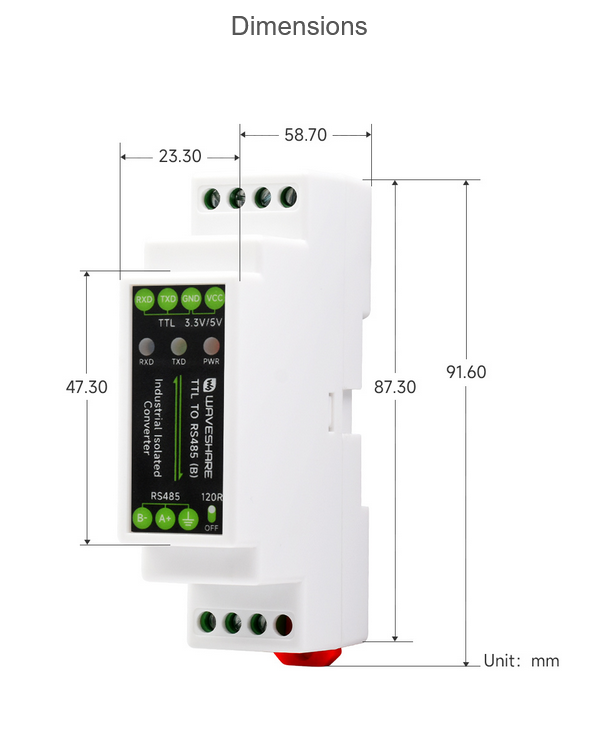

    - 尺寸：91.6 × 58.7 × 23.3mm

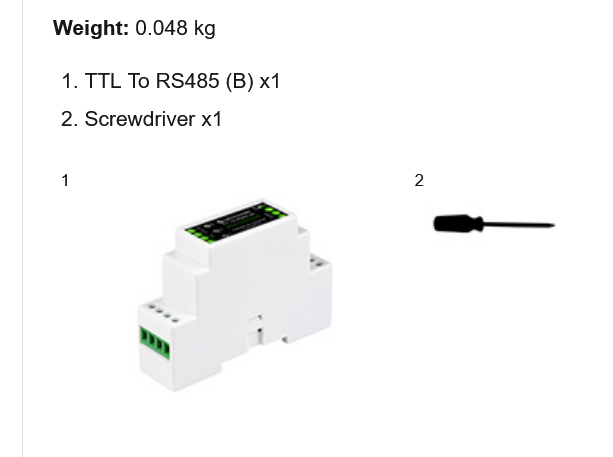

商品內容：

- TTL TO RS485 (B) × 1
- 螺絲起子 × 1
