樹莓派CM4電容式觸控螢幕套件(7吋, 800×480, 內建攝影鏡頭, 鋁合金外殼)

NT$ 3,688



支援樹莓派CM4所有版本

附風扇、喇叭

背面可壁掛(VESA 75x75mm)

商品內容不含CM4

售價含稅,隨貨附發票

保固12個月

其他螢幕型錄對照表

尚有庫存

描述

Print Friendly, PDF & Email

樹莓派CM4電容式觸控螢幕套件(7吋, 800×480, 內建攝影鏡頭, 鋁合金外殼)

商品規格:

CM4 插槽 相容Compute Module 4所有版本
連網 100M 乙太網RJ45連接埠
M.2 M KEY,支援NVME固態硬碟
USB USB 2.0 埠 × 4
連接器 隔離型 RS485、RS232、GPIO 和 I2C

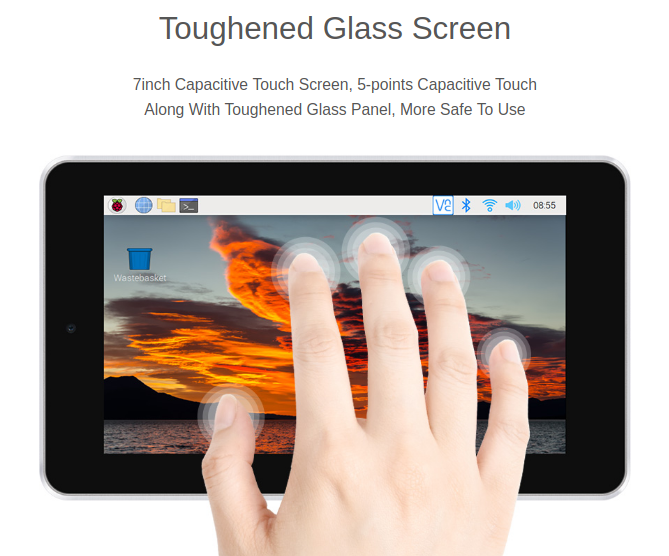

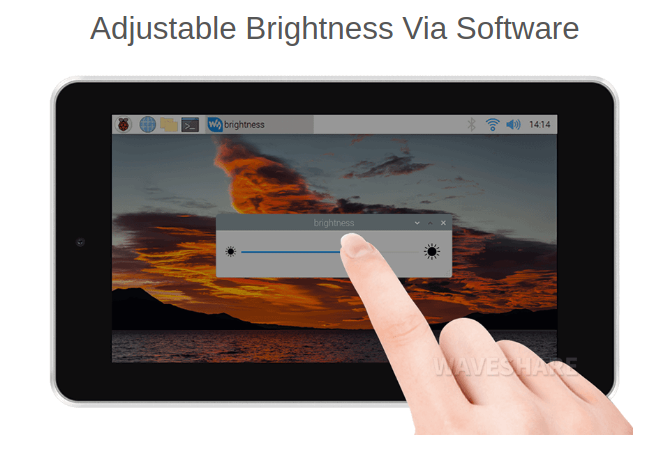

螢幕 7inch,800×480畫素,5點電容觸控,鋼化玻璃面板

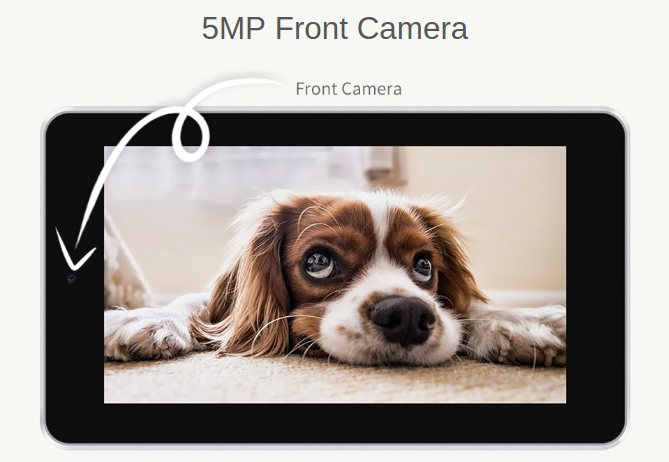

攝影鏡頭 500萬畫素,F2.4光圈,3.89mm定焦,支援影像錄製
影像 HDMI埠,支援4K 30fps輸出
即時時鐘 附電池插槽和喚醒Compute Module 4的能力
儲存 內建Micro SD卡插槽

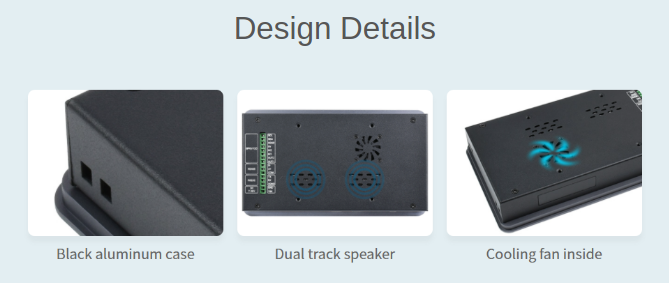

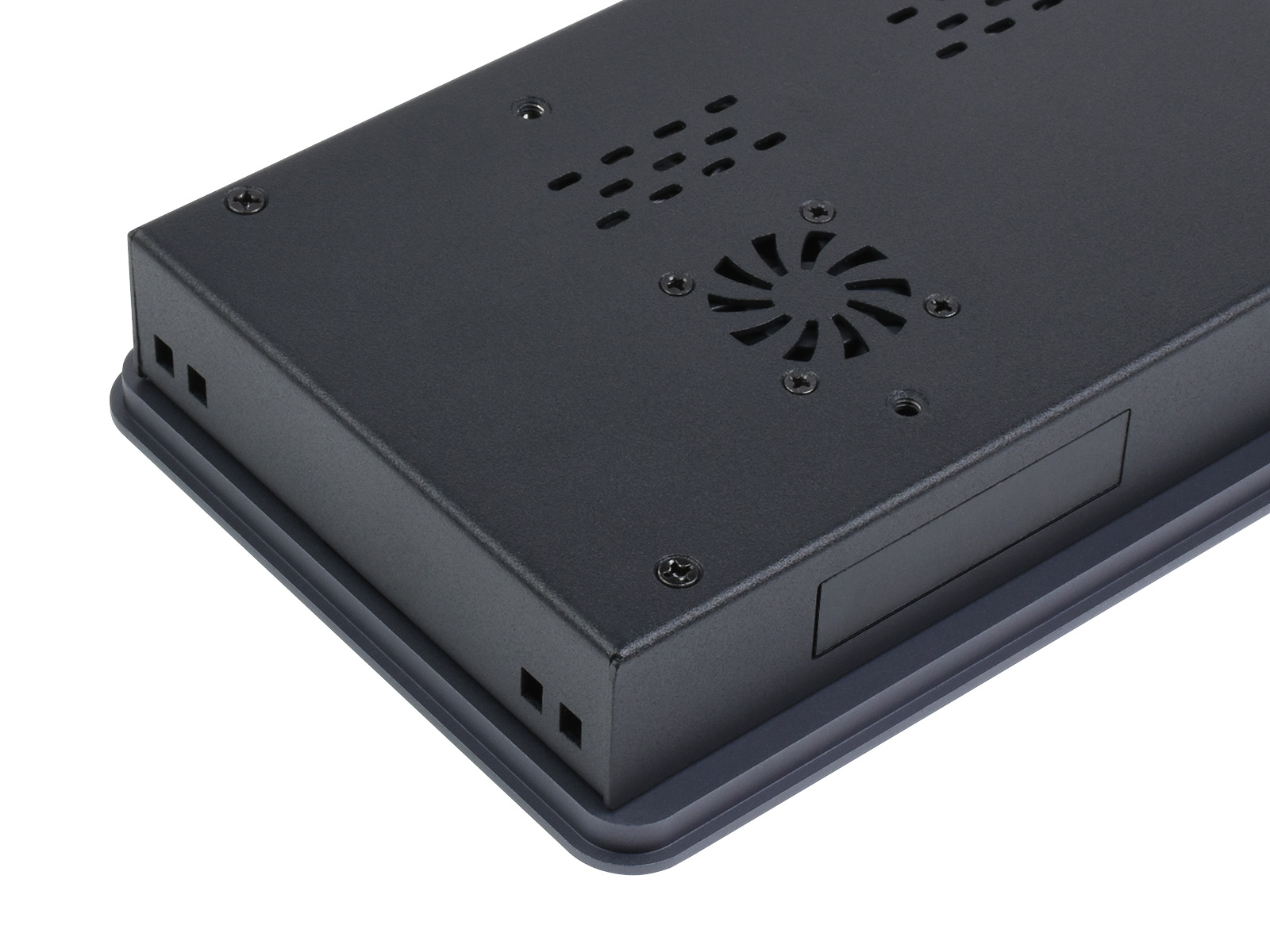

風扇 可調整、測試速度,5V/12V
喇叭 8Ω 2W 雙聲道喇叭
電源輸入 7-36V

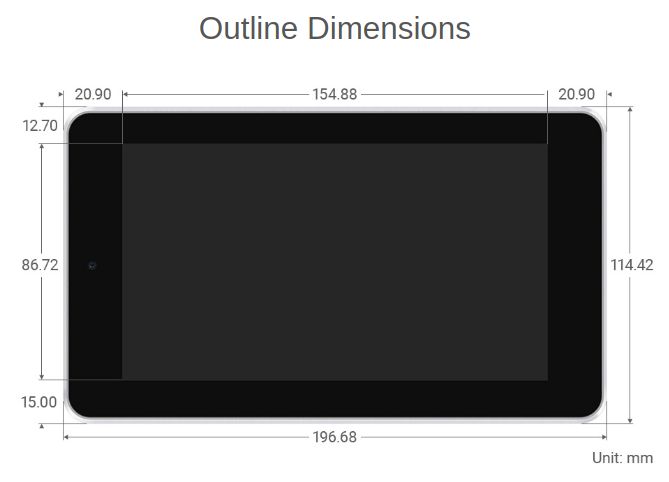

尺寸 196.68 × 114.42mm

商品說明:

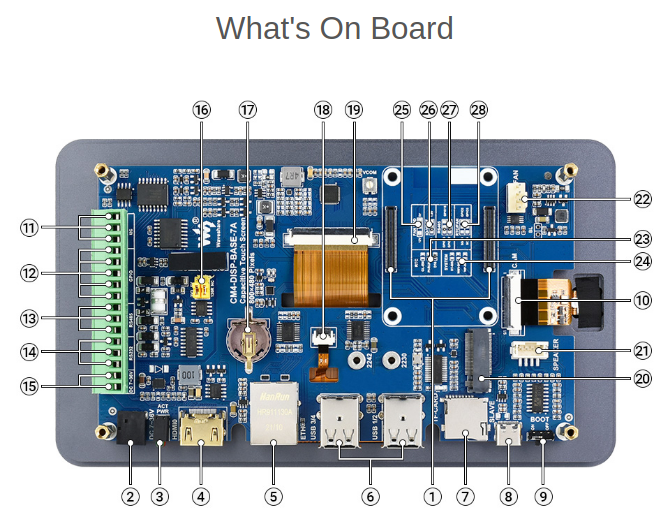

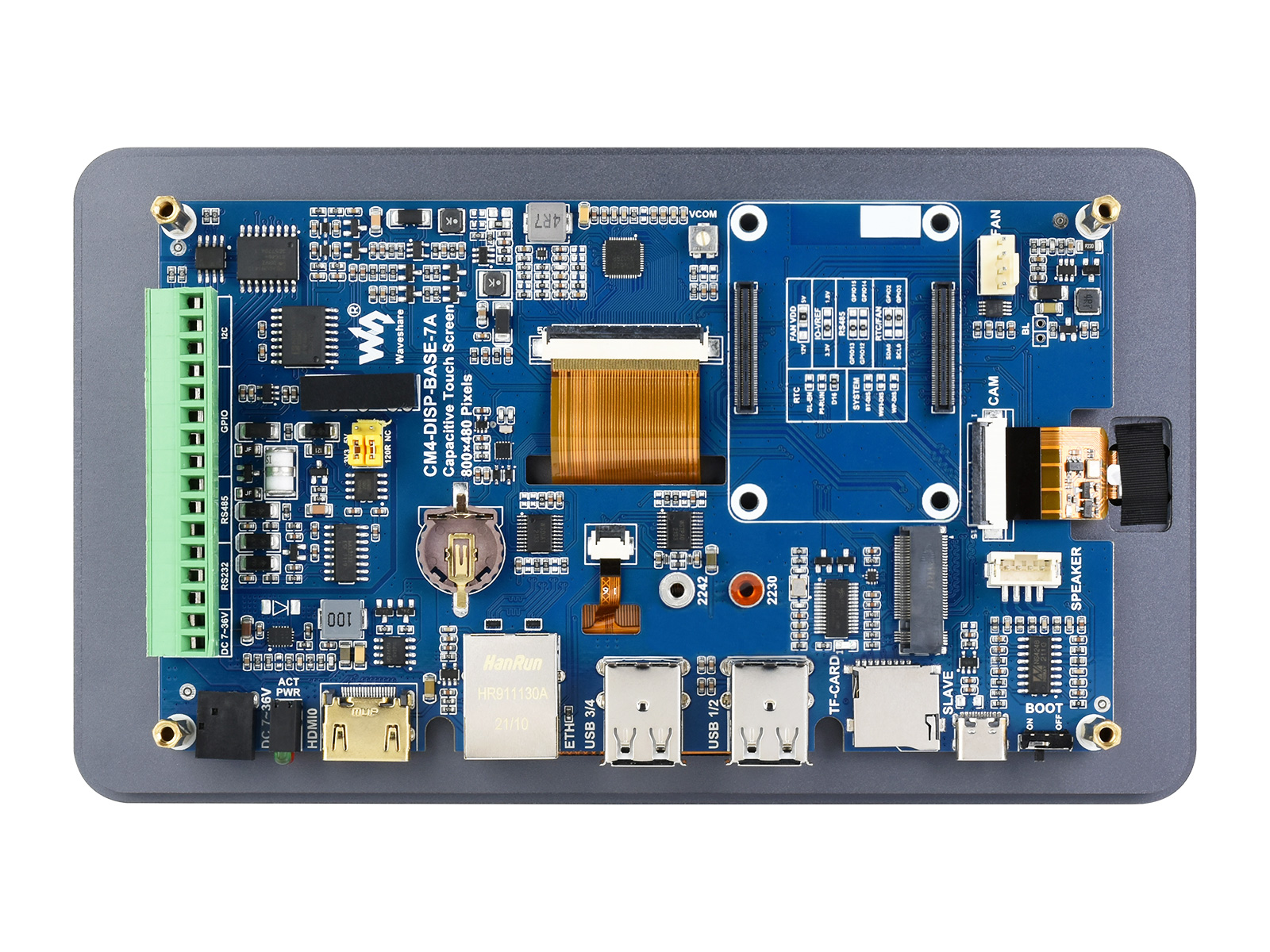

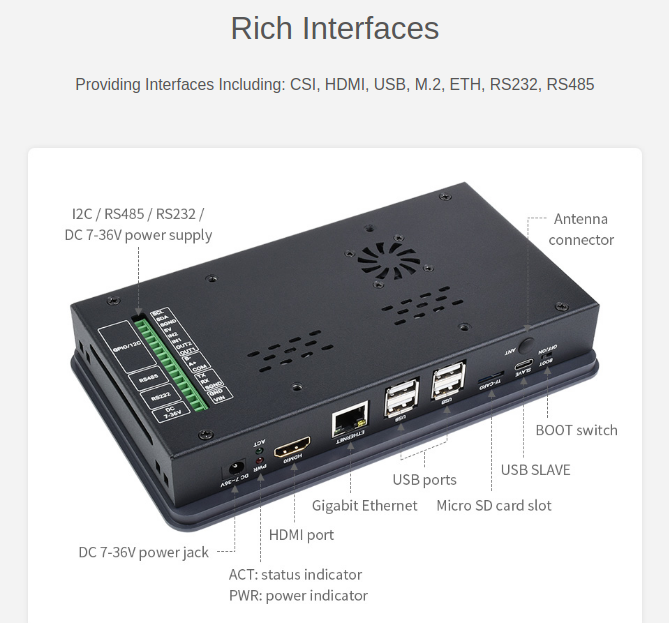

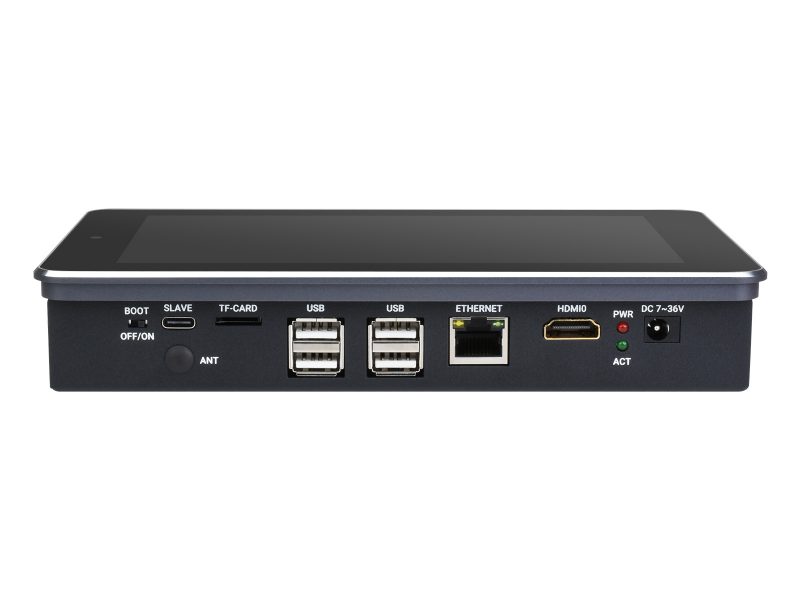

編號 名稱 說明

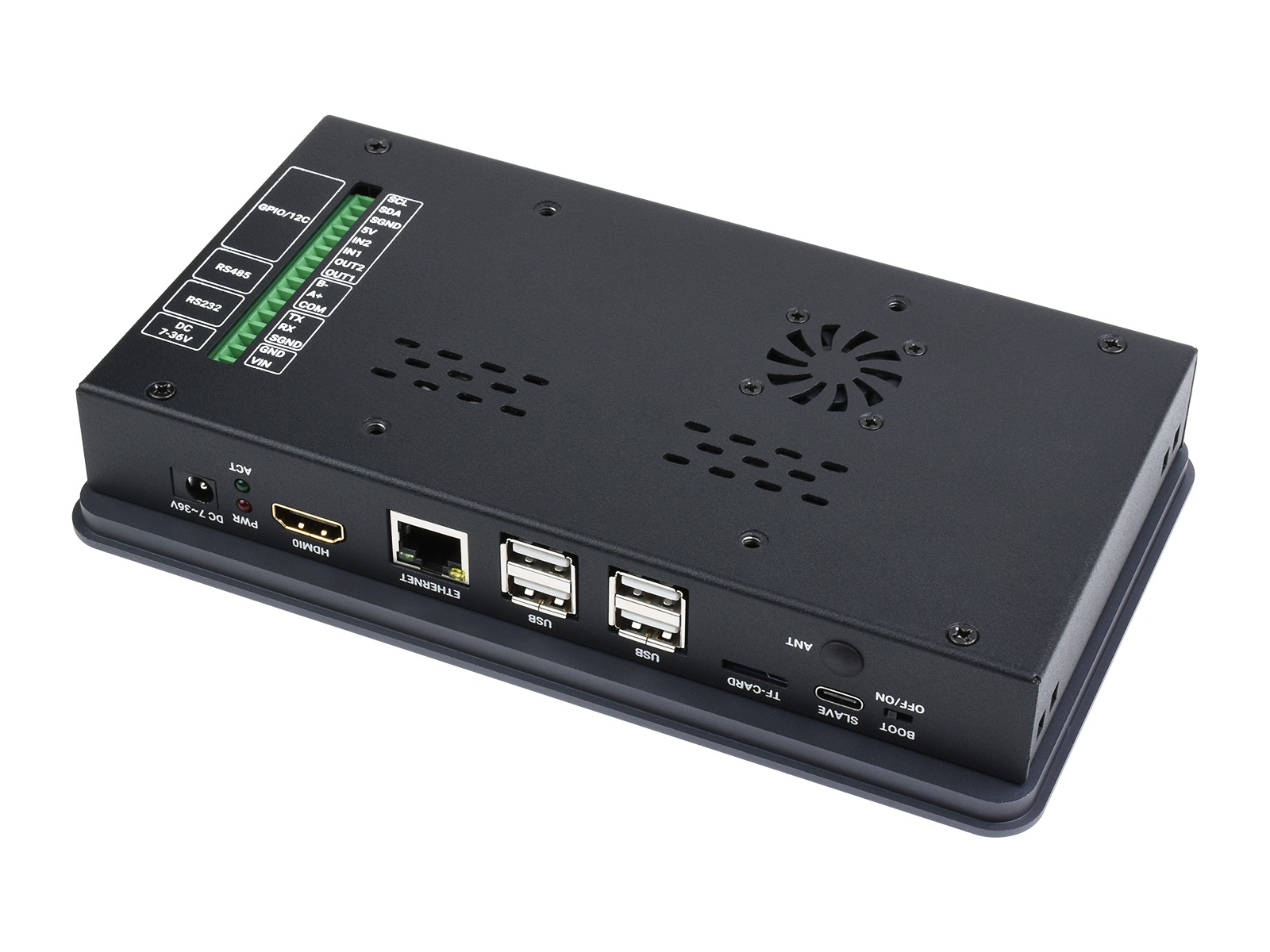

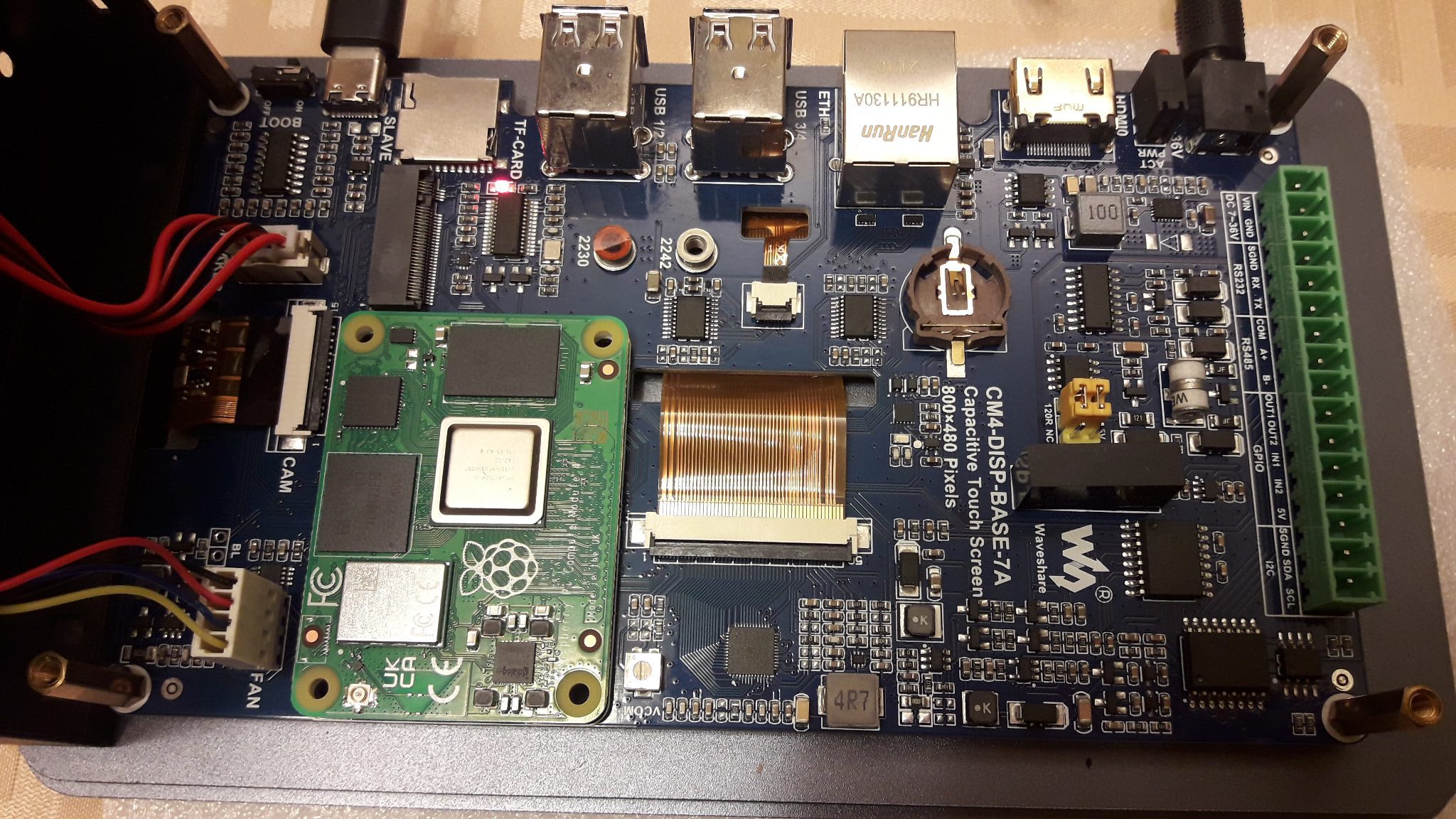

1 CM4插槽 相容Compute Module 4所有版本
2 DC供電連接埠 7~36V DC寬電壓供電, 建議使用24W或者更高功率的電源
3 CM4狀態指示燈 PWR:樹莓派電源指示燈
ACT:樹莓派工作狀態指示燈

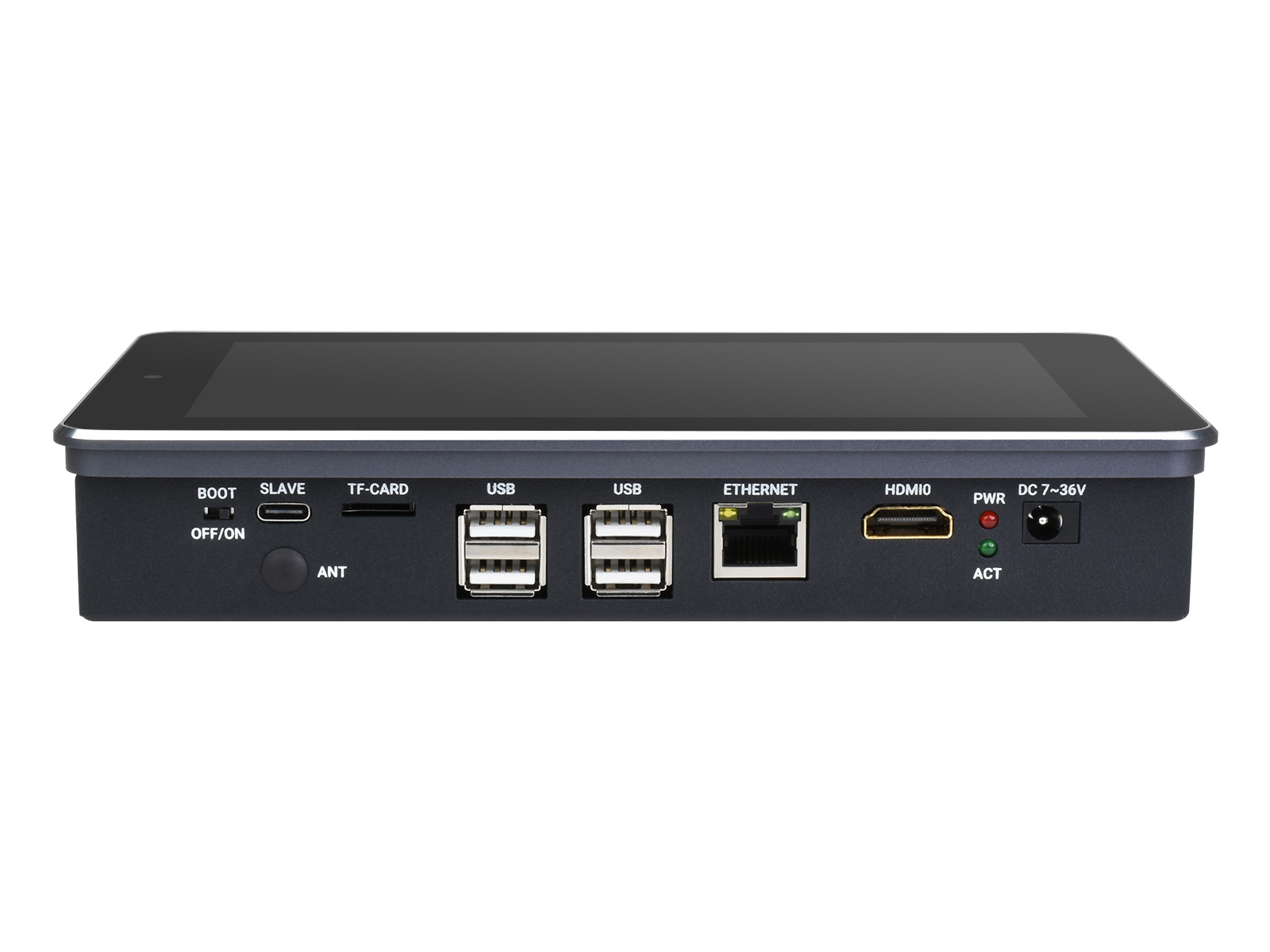

4 HDMI連接埠 支援4K 30fps輸出
5 RJ45 支援10/100/1000M
6 USB2.0連接埠 4xUSB2.0連接埠,支援連接各種USB設備
7 Micro SD卡插槽 可連接內建系統Micro SD卡,以順利啟動Compute Module 4 Lite
8 USB SLAVE連接埠 USB燒錄連接埠
9 BOOT開關按鈕 ON:Compute Module 4開機切換到USB Type-C
OFF:Compute Module 4開機切換到eMMC或者Micro SD卡
10 MIPI CSI連接埠 已連接500萬畫素攝影鏡頭
11 隔離I2C 可透過I2C介面控制或讀取設備傳回資料
12 隔離GPIO 可透過GPIO介面控制或檢測設備

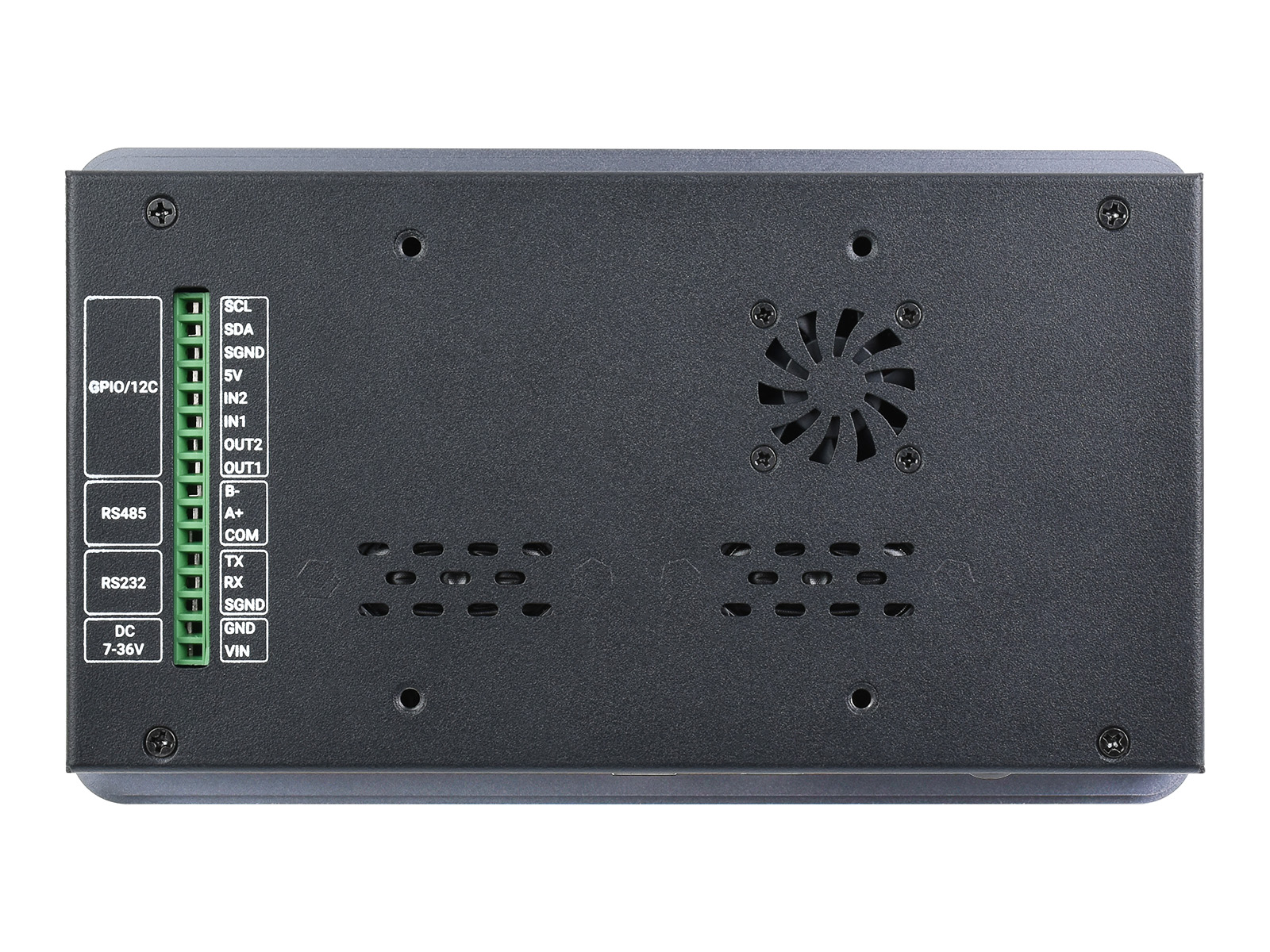

13 隔離RS485 可透過RS485介面通訊
14 隔離RS232 可透過RS232介面通訊
15 DC供電 7 ~ 36V DC供電介面
16 RS485終端電阻和GPIO邏輯電位選擇 RS485:120R連接和切斷
GPIO:GPIO邏輯電位選擇
17 RTC電池連接座 連接CR1220鈕扣電池
18 觸控面板連接埠 連接電容式觸控面板
19 螢幕連接埠 連接7inch 800×480螢幕
20 M.2 M KEY 支援M.2 M KEY NVME固態硬碟,或者其他PCIe通訊模組
21 喇叭連接埠 連接喇叭,輸出聲音
22 FAN 連接散熱風扇,支援調整、測試速度
23 RTC中斷腳切換 GL-EN:RTC觸發中斷CM4斷電
PI-RUN:RTC觸發中斷CM4重啟
D16:RTC觸發中斷D16針腳(預設)
24 系統功能切換 BT_DIS:藍芽禁用,僅提供附天線CM4版本使用
WIFi_DIS:WIFI禁用,僅提供附天線CM4版本使用
WP_DIS:啟動方式切換,不使用EMMC或者SD啟動時使用
25 FAN供電選擇 可選擇5V(預設)或12V電壓驅動風扇
26 IO-VREF選擇 CM4 IO邏輯電壓切換3.3V(預設)或者1.8V
27 RS485切換 GPIO13/12:使用ttyAMA1設備 (預設)
GPIO15/14:使用ttyS0設備
28 RTC/FAN的I2C總線選擇 SDA0/SCL0:I2C-10和CSI/DSI共用
GPIO3/2:I2C-1和40PIN共用(預設)

注意事項:

    1. 禁止插電時拔插除USB和HDMI之外的任何設備
    2. 如果需要更換風扇,請先切斷電源後,確認風扇電壓再上電
    3. USB SLAVE介面,僅供燒錄鏡像,不可以做為OTG使用
    4. CM4至少需供電12V1A,否則可能出現自動關機及降頻等現象
    5. 預設4個USB 2.0介面
    6. 不支援POE
    7. 螢幕需要安裝驅動程式
    8. RTC預設佔用I2C-10,使用時禁止使用DSI和CSI

相關資料:

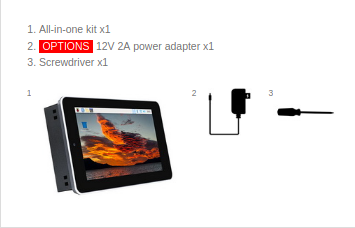

商品內容:

    1. 樹莓派CM4電容式觸控螢幕套件(含風扇、喇叭) × 1
    2. 12V 2A 電源 × 1
    3. 螺絲起子 × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派CM4電容式觸控螢幕套件(7吋, 800×480, 內建攝影鏡頭, 鋁合金外殼)”
Print Friendly, PDF & Email
