特價

樹莓派CM4迷你基礎I/O擴充模組(完整版)

NT$ 1,180 NT$ 988



售價含稅,隨貨附發票

保固1年

尚有庫存

描述

Print Friendly, PDF & Email

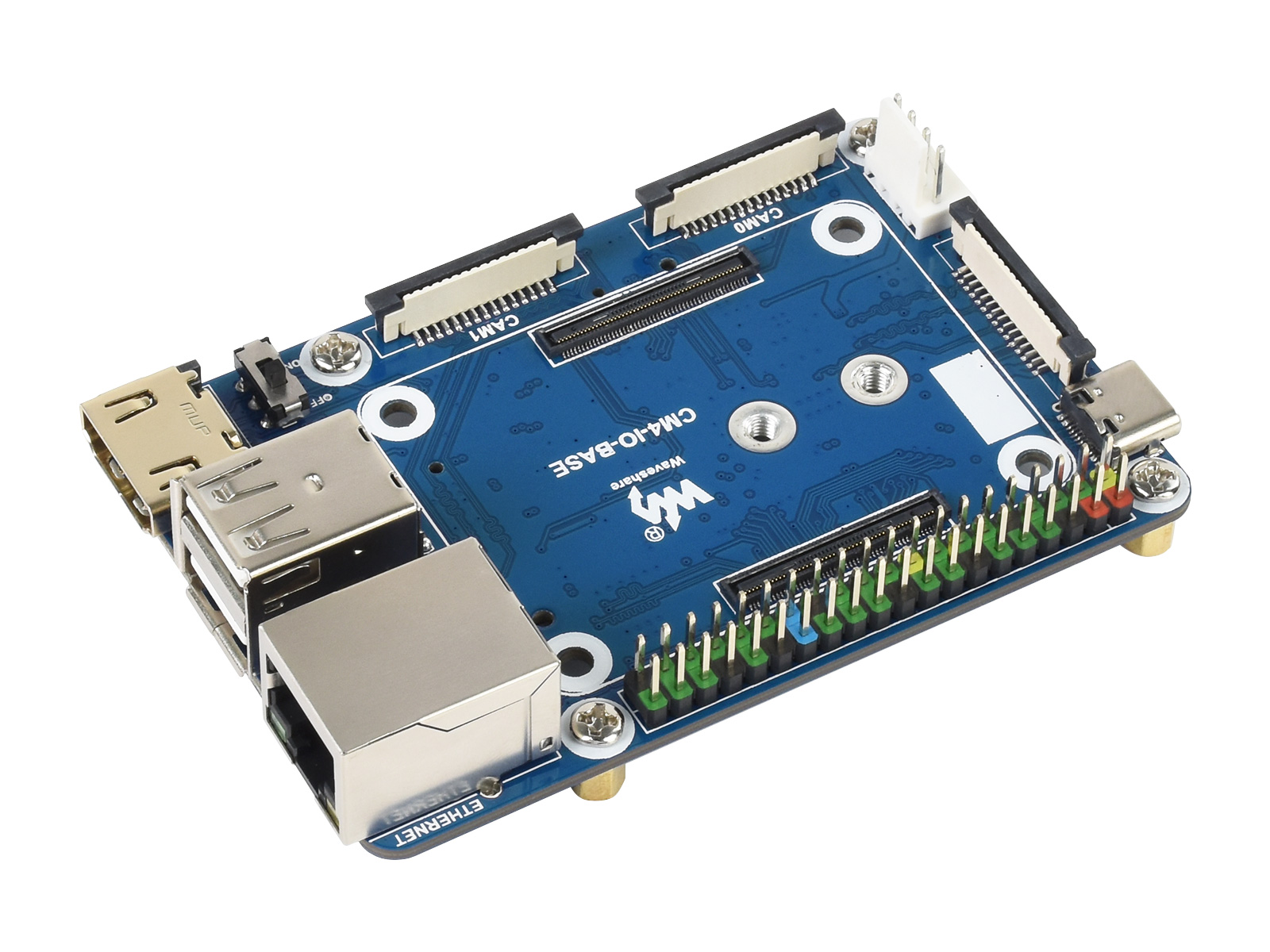

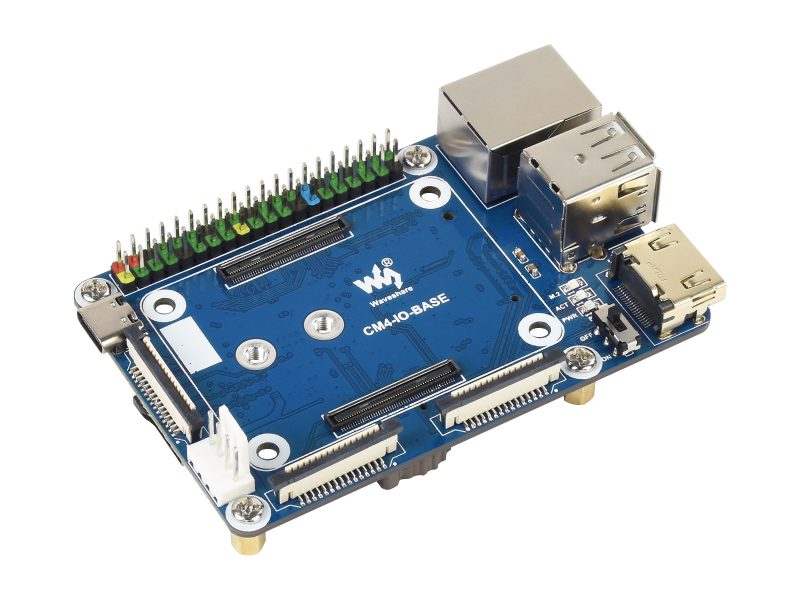

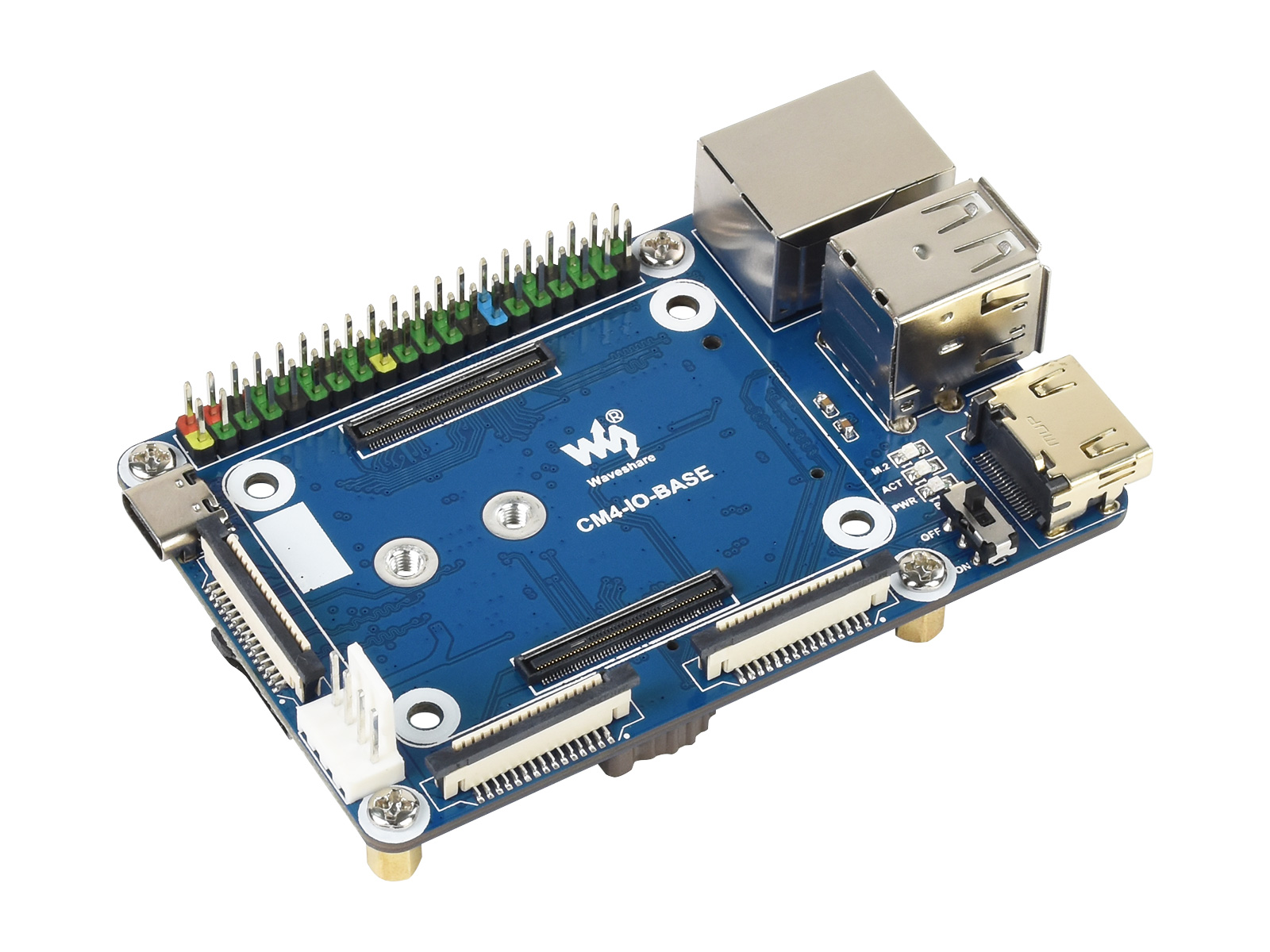

樹莓派CM4迷你基礎I/O擴充模組(完整版)

商品特點:

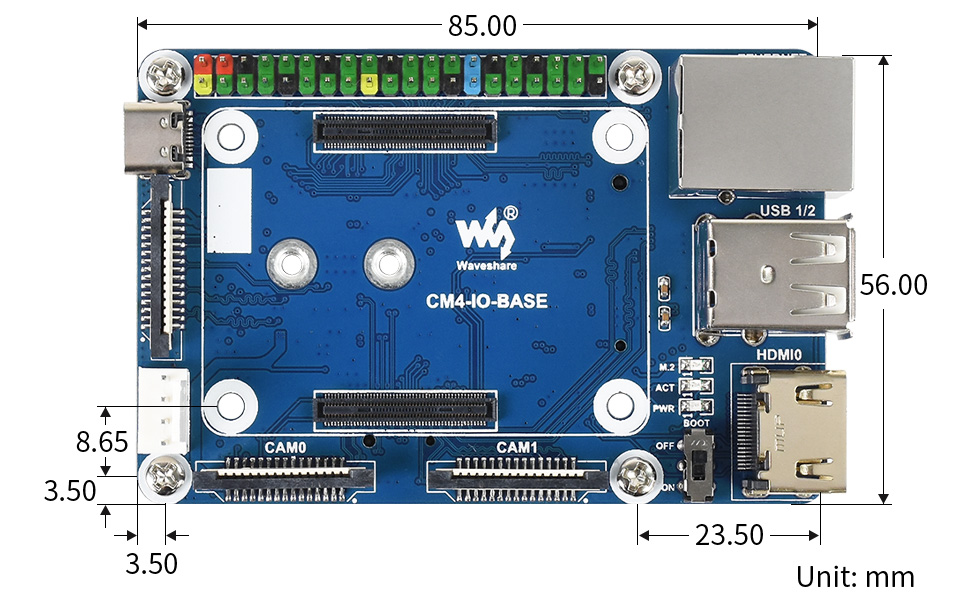

    • 多功能,體積小,約信用卡大小,適合學習評估樹莓派運算模組或直接開發商品

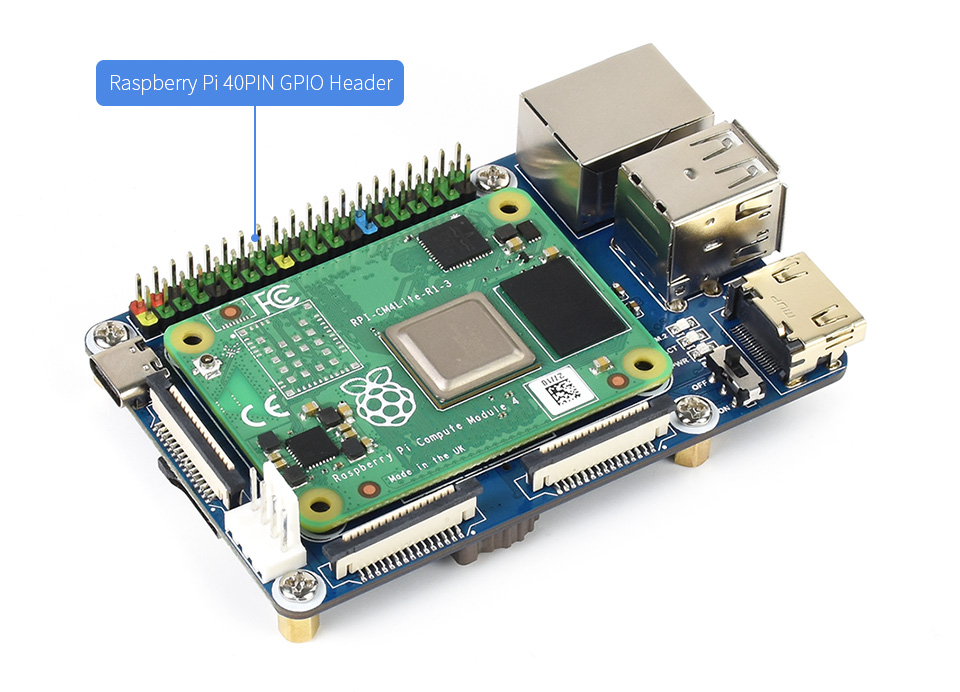

    • 內建40PIN GPIO排針及標準CM4連接器

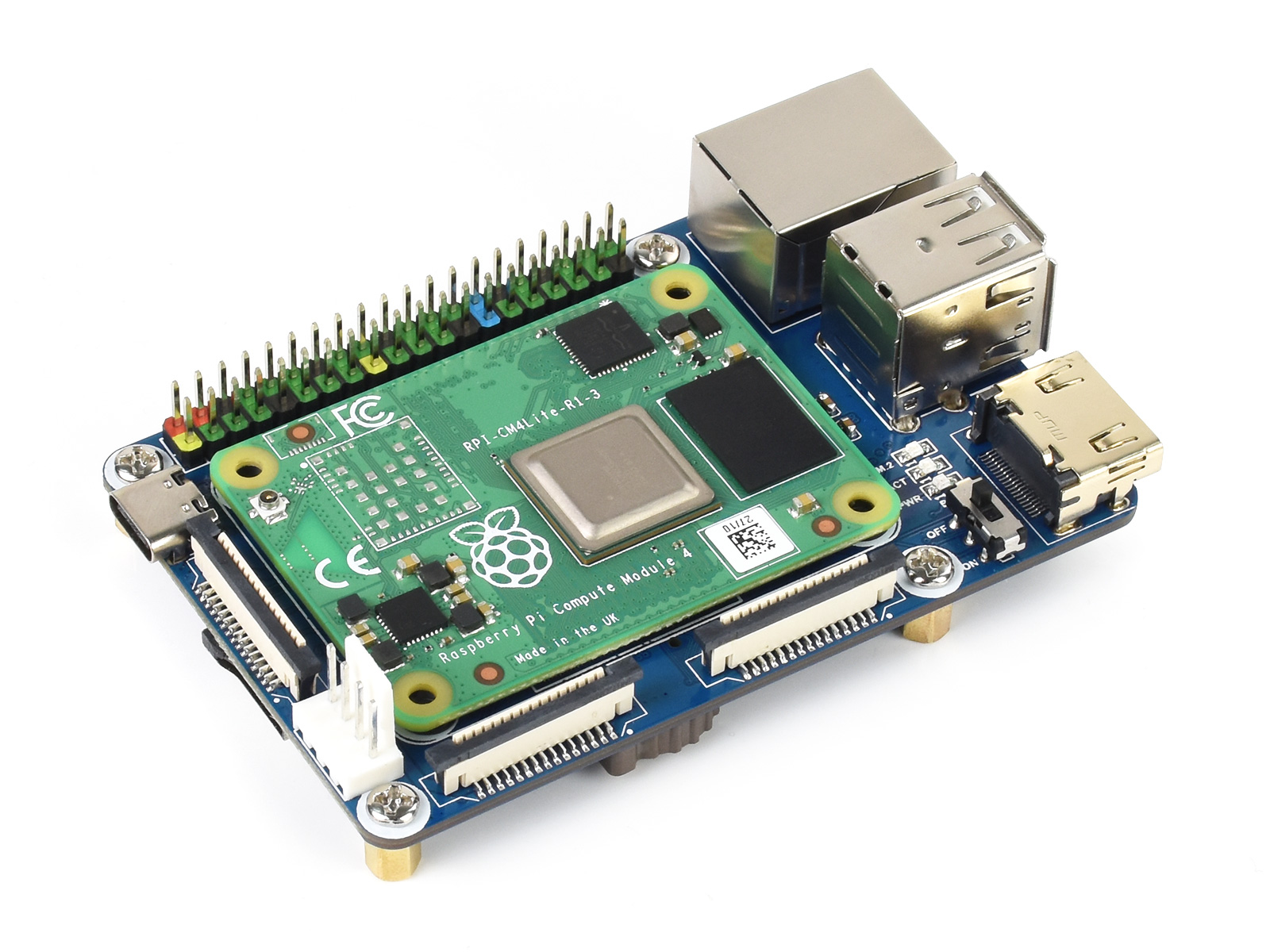

    • 支援連接Compute Module 4 Lite/eMMC 系列核心模組

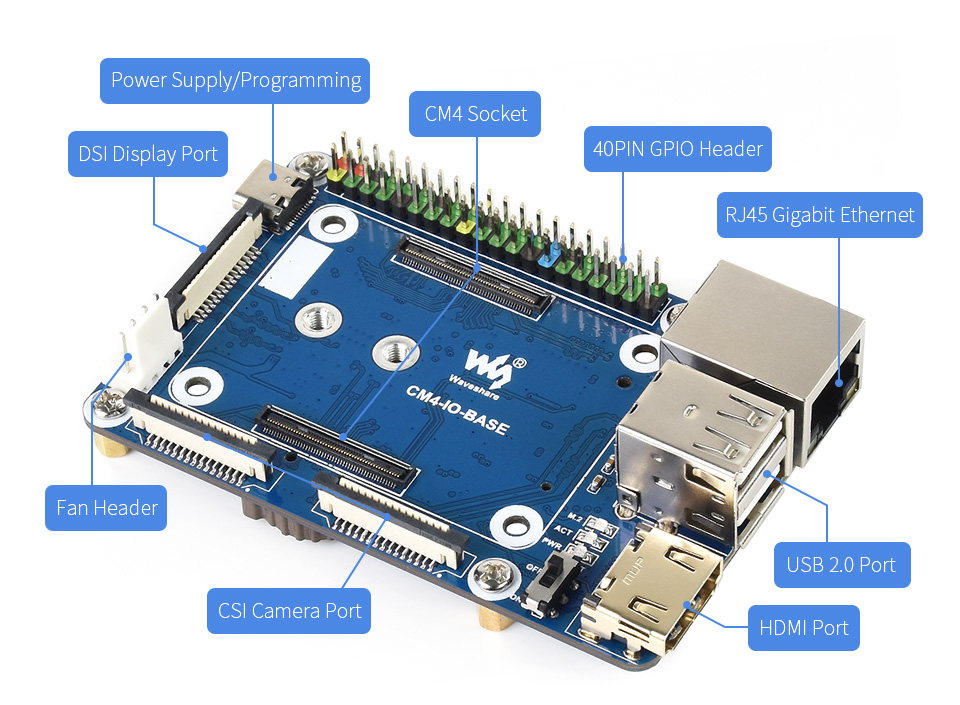

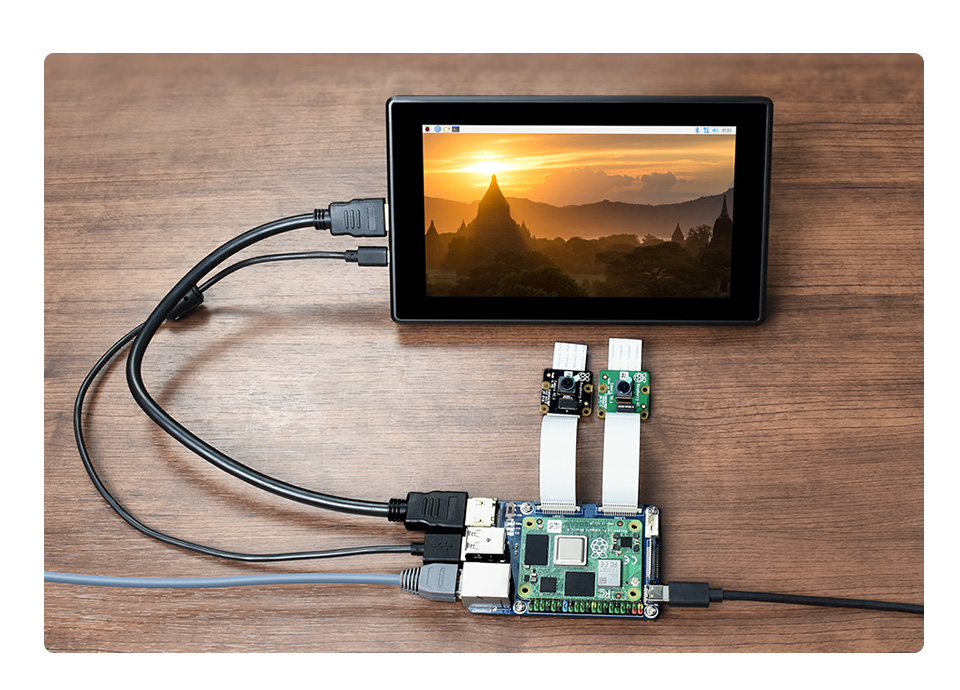

    • 內建 CSI/DSI/RTC/FAN/HDMI/USB/RJ45/Micro SD/M.2等多種介面

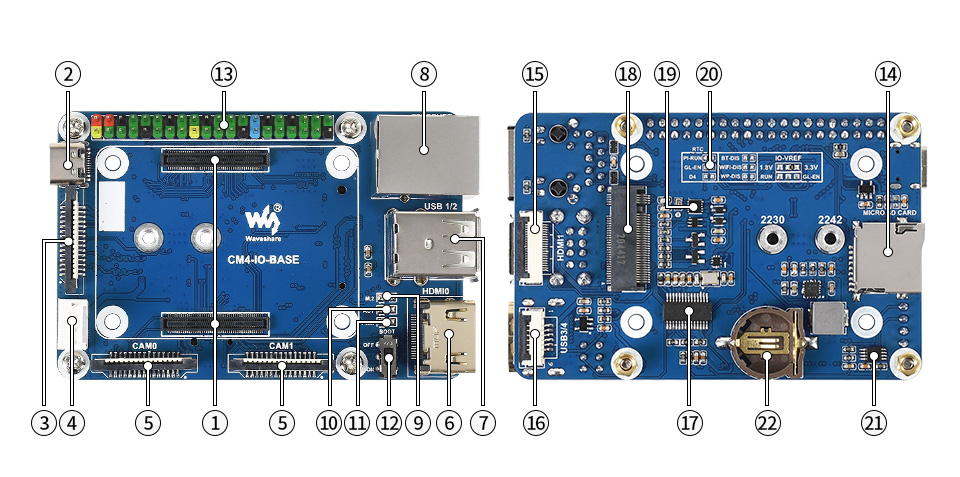

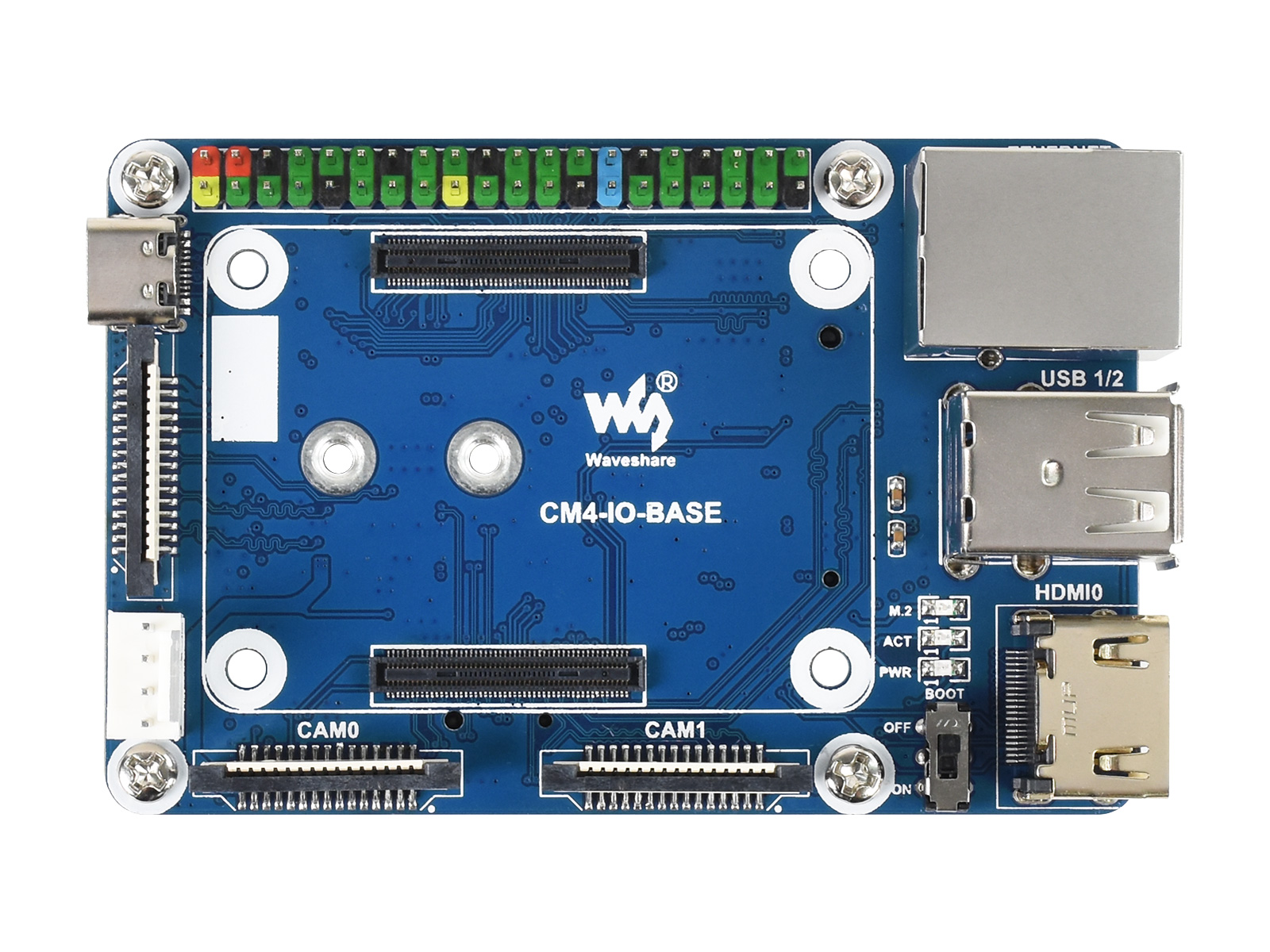

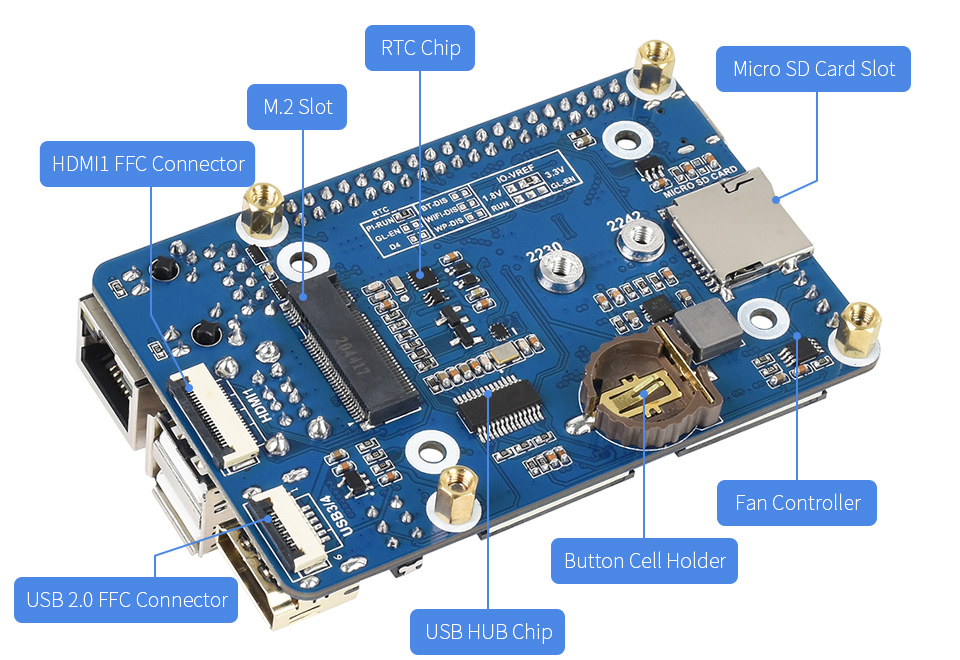

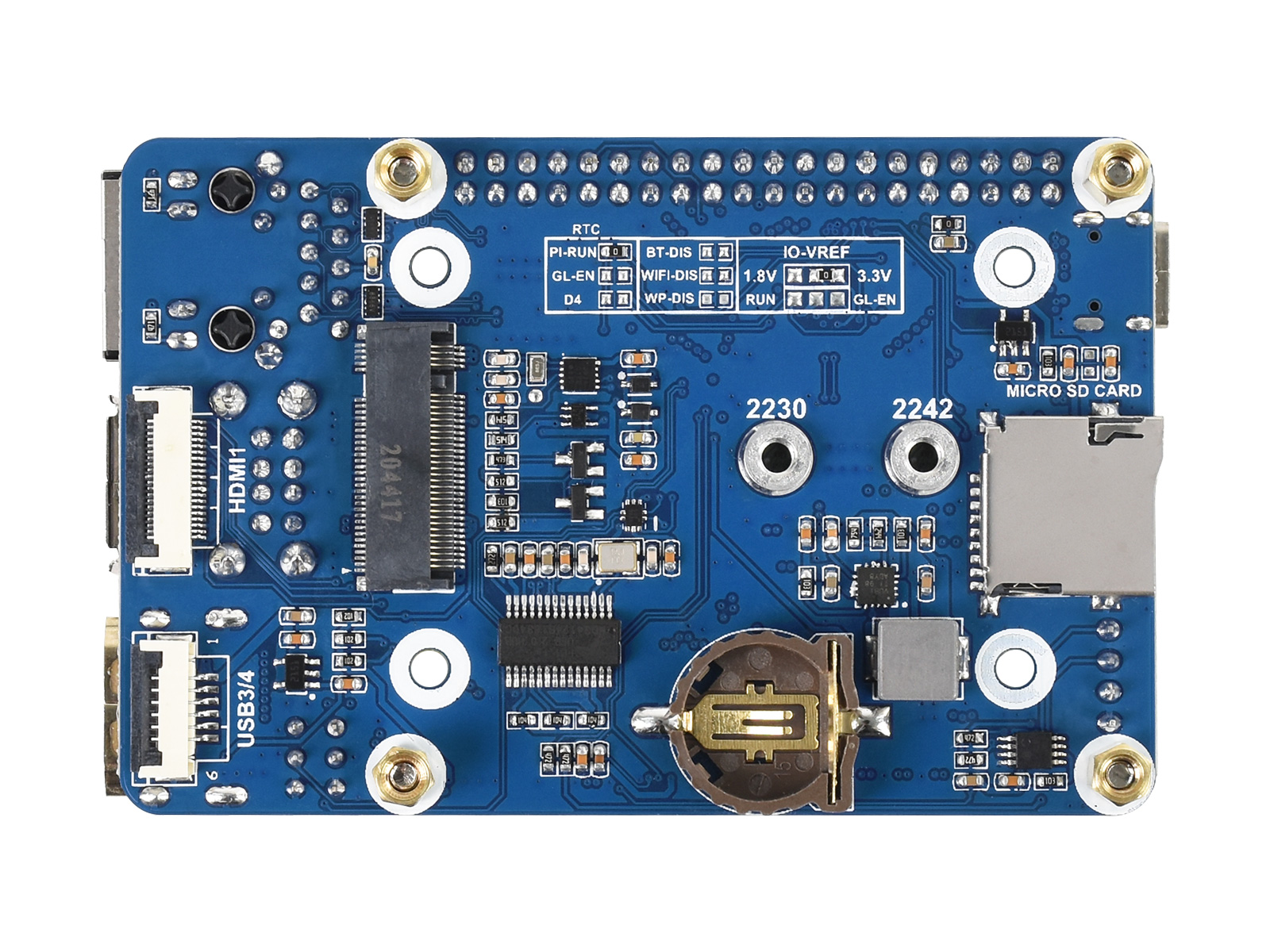

資源簡介

編號 名稱 說明
1 CM4 連接器 相容 Compute Module 4 所有版本
2 供電/燒錄介面 5V/2.5A 供電,也可以作為 eMMC 燒錄介面
3 DISP 介面 MIPI DSI 顯示介面
4 FAN 介面 連接散熱風扇,支援調速與測速,僅支援5V風扇
5 CAM 介面 2路MIPI CSI 攝影鏡頭介面
6 HDMI0 介面 HDMI 介面,支援4K 30fps 輸出
7 USB 2.0 介面 2 路 USB 2.0 介面,支援連接各種 USB 設備
8 RJ45埠 支援連接 10 / 100 / 1000M 網路
9 M.2 介面指示燈 指示M.2介面工作狀態
10 ACT 介面指示燈 指示樹莓派工作狀態
11 PWR指示燈 指示樹莓派電源狀態
12 BOOT 短路夾連接:CM4 USB Type C 開機
短路夾不連接: eMMC或者Micro SD 開機
13 40PIN GPIO 介面 連接各種HAT擴充模組
14 Micro SD 介面 連接 Micro SD,Lite 版本適用
15 HDMI1 排線介面 HDMI1 介面,支援 4K 30fps 輸出
16 USB 2.0 排線介面 USB 2.0 排線介面,透過轉接板連接
17 FE1.1S USB HUB晶片,USB 介面 1 對 4
18 M.2 介面 相容NVIE固態硬碟,或支援 PCIE M.2 介面通訊模組
19 RTC 晶片 PCF85063晶片,可用做 RTC 喚醒,關機,重啟,或者其他功能
20 RTC 中斷腳位切換 PI-RUN:RTC 觸發中斷 CM4 重啟
GN-EN:RTC 觸發中斷 CM4 關機
D4:RTC 觸發中斷 D4 腳位觸發
21 EMC2301 風扇控制器,控制與測量風扇轉速
22 RTC 電池連接座 連接 CR1220 鈕扣電池

使用時注意事項:

1:FAN 風扇只支援5V風扇。不支援12V,連接前請確認風扇電壓。
2:DSI 顯示器介面是DSI0 介面,DSI1 顯示介面沒有連接出來。
3:Type C 介面可以用作供電,也可以用作USB SLAVE 介面燒錄鏡像。
4:為確保CM4供電正常,使用Type C 介面燒錄鏡像時,請不要連接其他設備。
5:CM4正常使用時,需要供電5V 2A,否則可能出現自動關機,降頻等問題。
6:M.2 介面使用時,請搭配隨貨附贈螺絲使用,其他螺絲可能導致CM4核心模組損壞。
7:模組沒有內建任何保護,請勿短路電源。
8:USB2.0 預設是關閉的,如需打開請在config.txt中增加 dtoverlay=dwc2,dr_mode=host

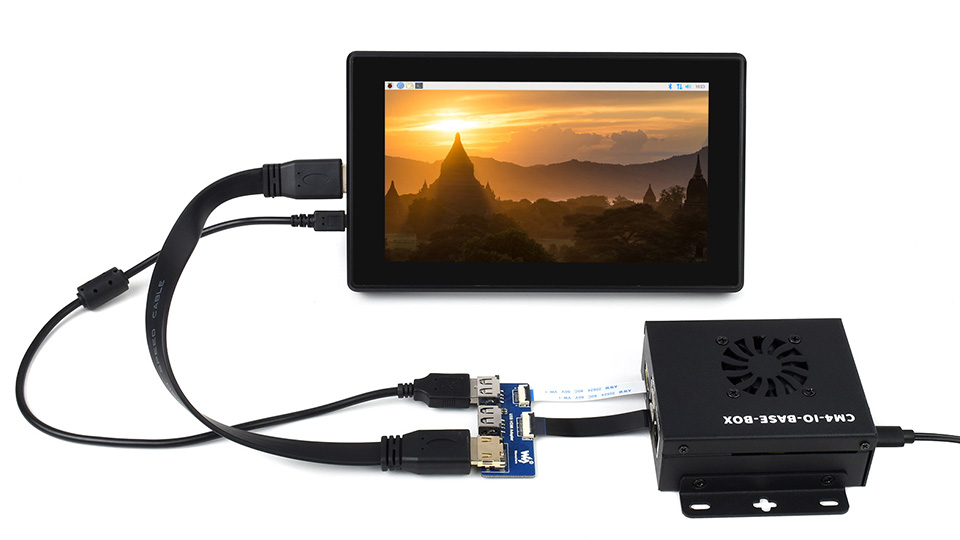

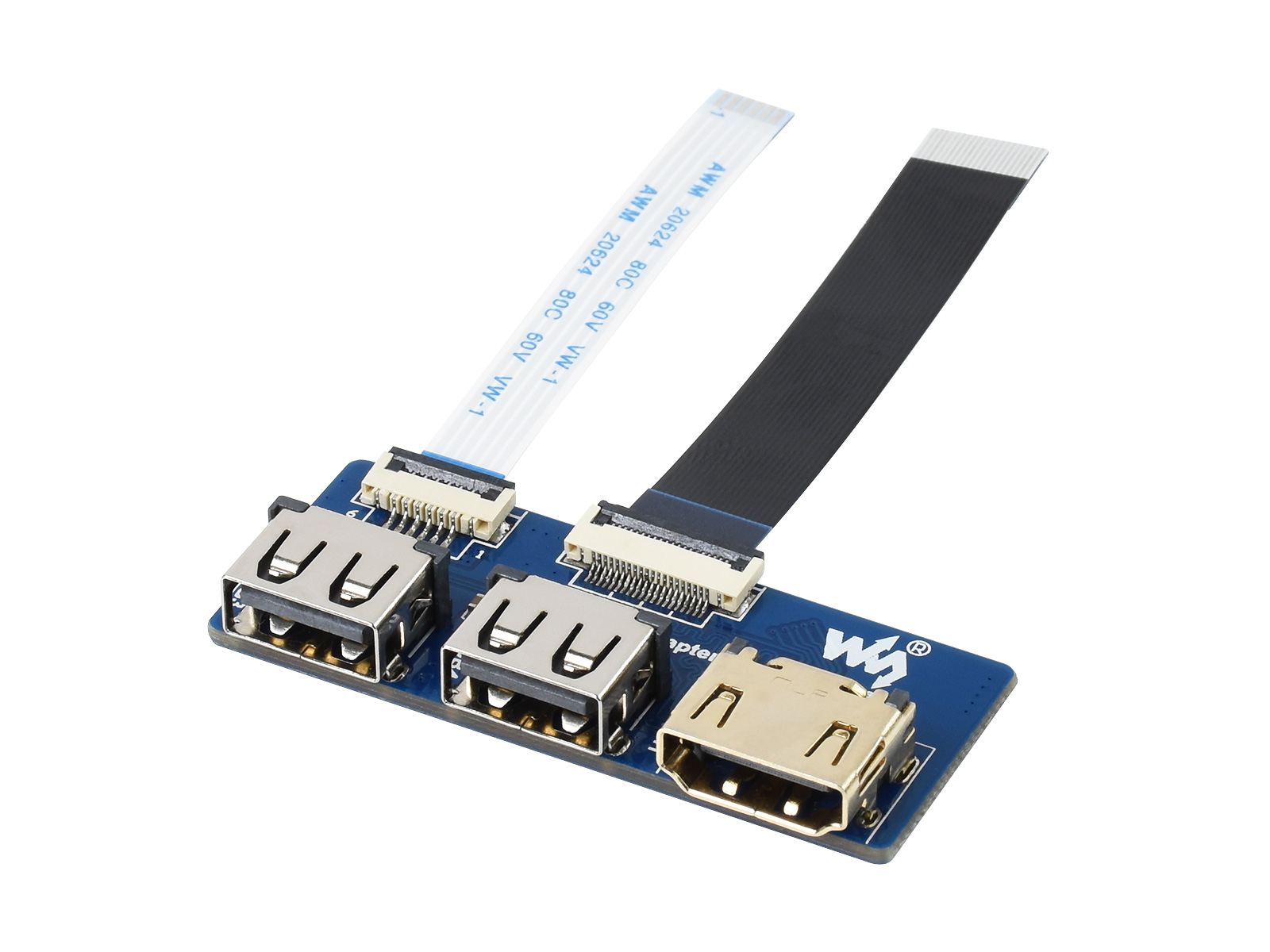

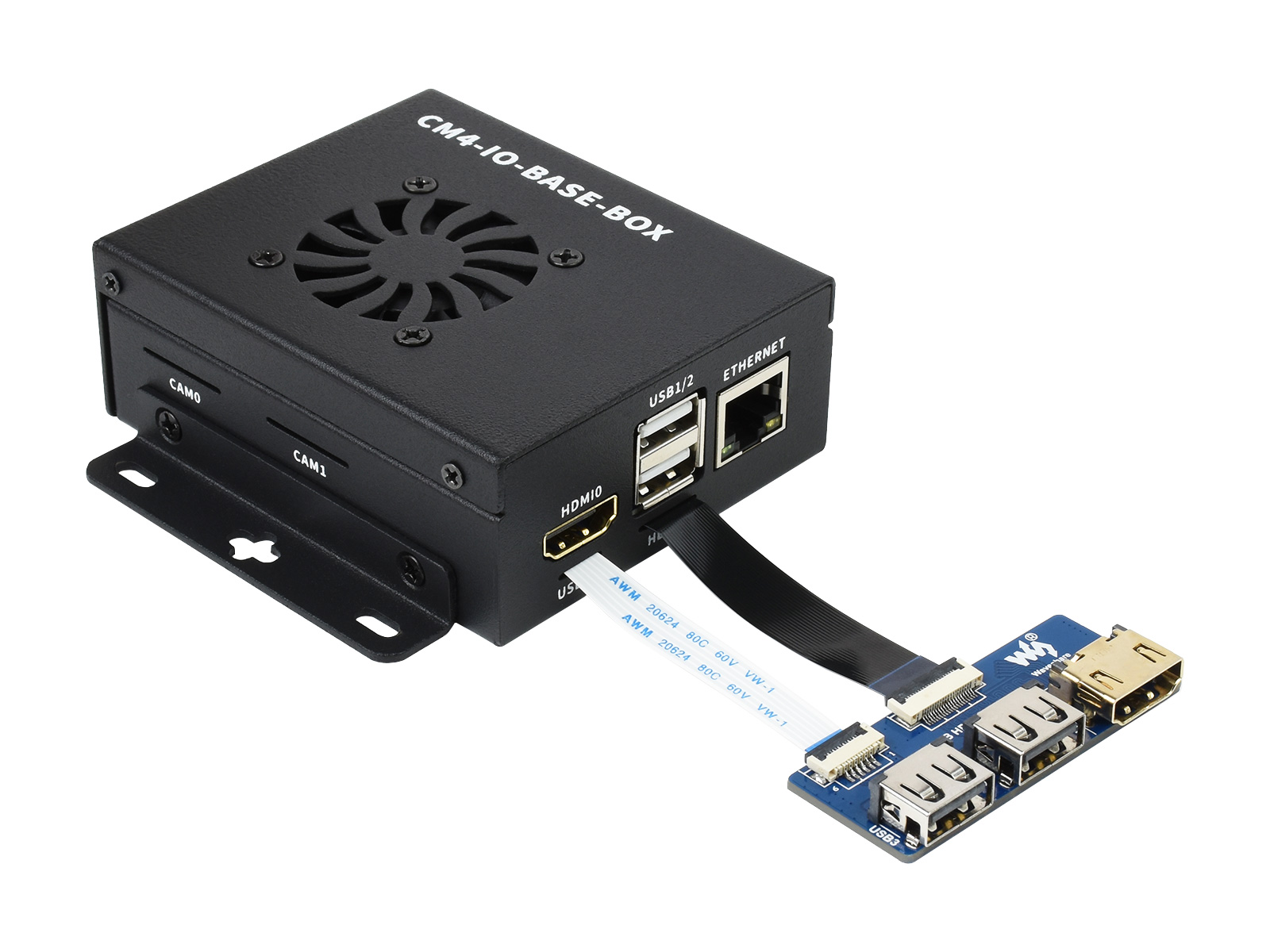

9:HDMI1 使用排線輸出,如需使用可以另外購買 HDMI轉接頭
10:本擴充模組不支援POE。

相關資料:

商品內容:

    1. CM4-IO-BASE-B × 1
    2. 固態硬碟固定螺絲 × 1
