樹莓派4G擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位)

NT$ 2,388 NT$ 2,268



售價含稅,隨貨附發票

保固1年

描述

Print Friendly, PDF & Email

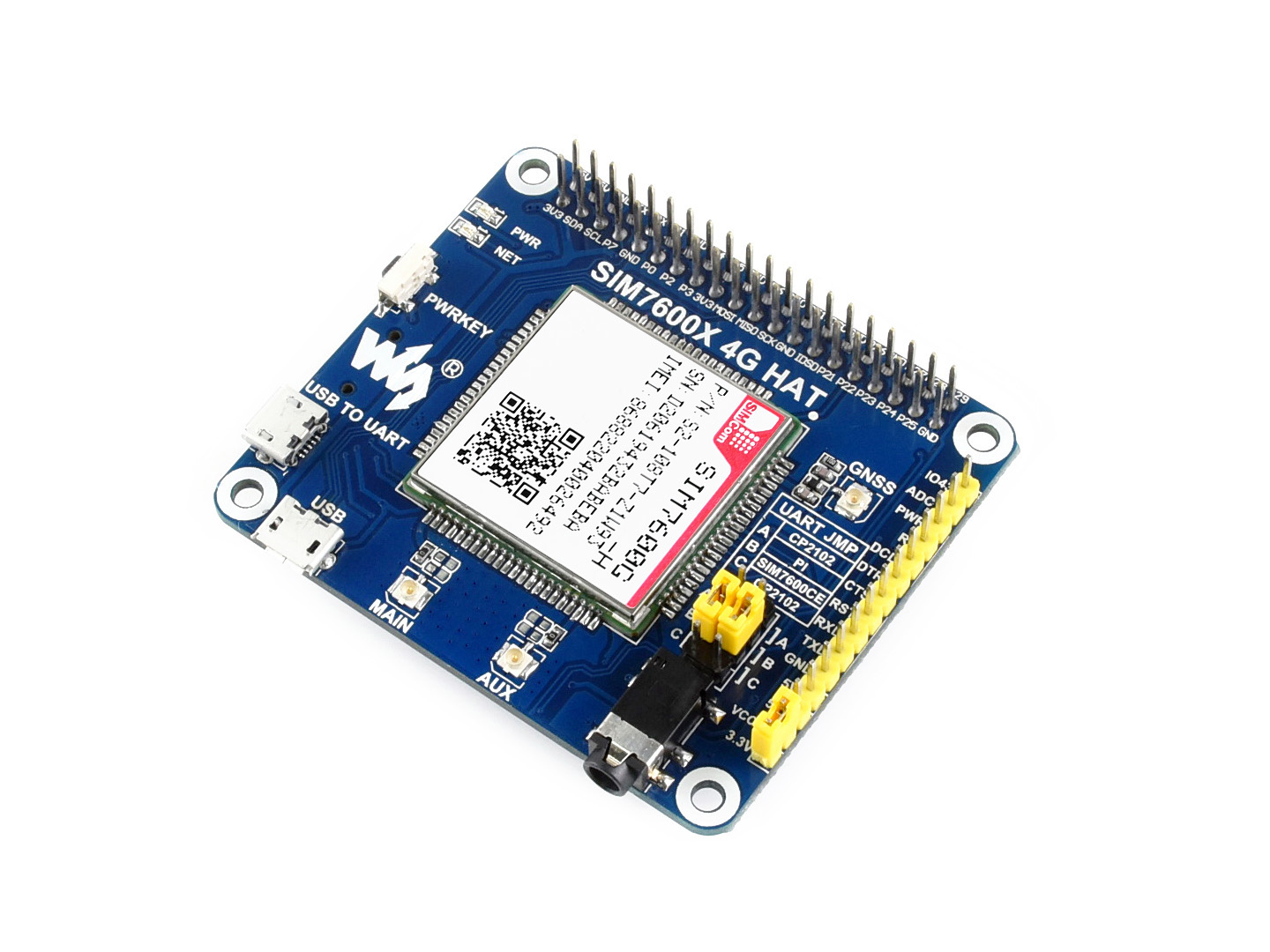

樹莓派4G擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位)

商品特性:

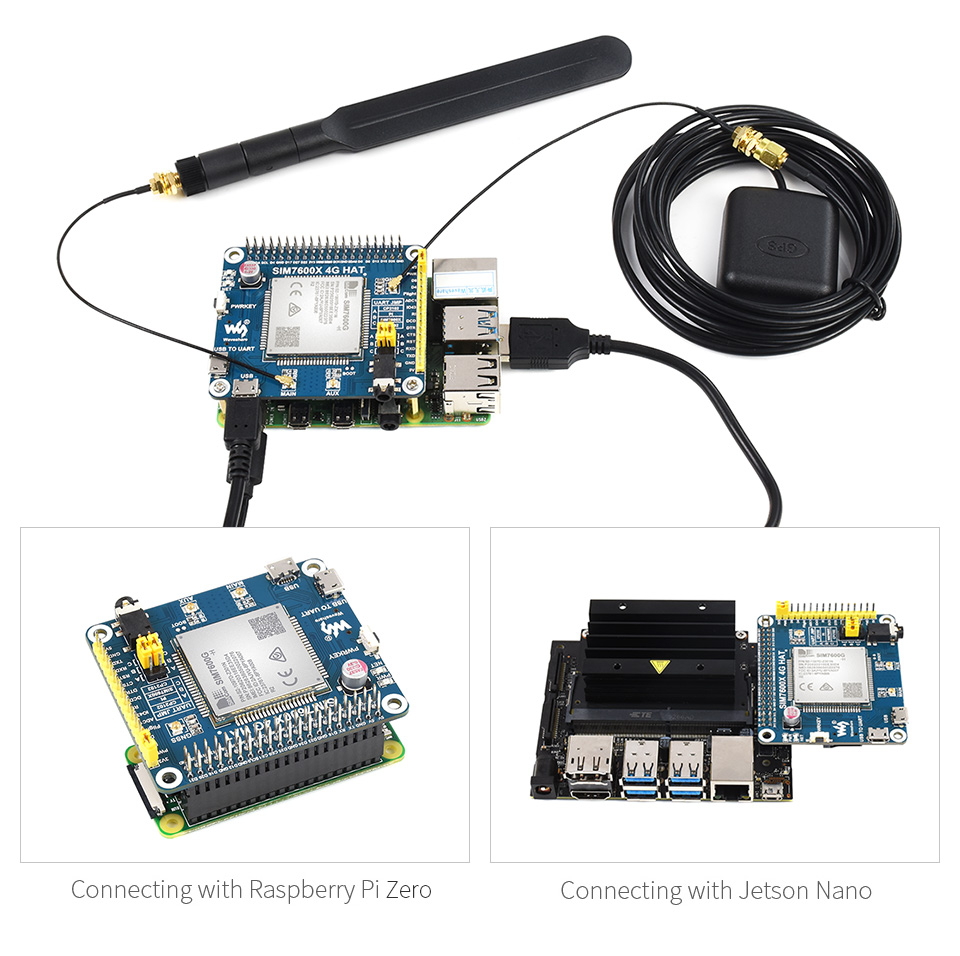

    • 配置Raspberry Pi GPIO 插座,相容各式樹莓派主機板、Jetson Nano

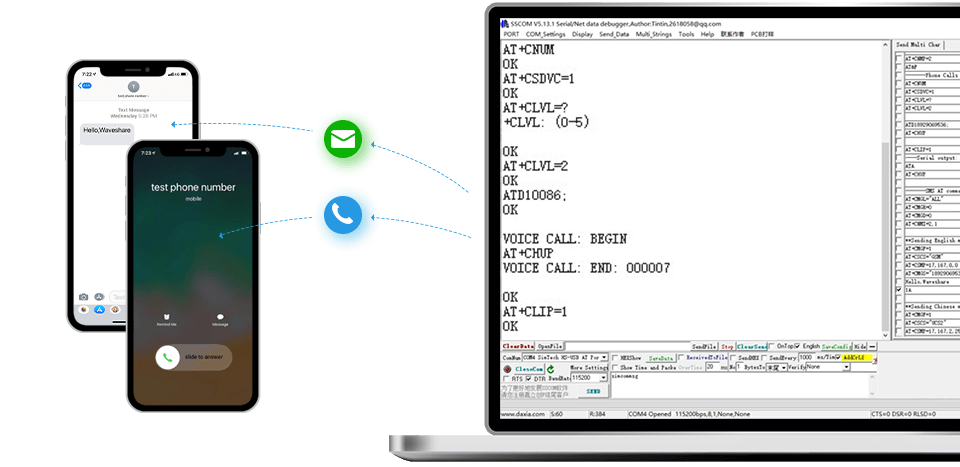

    • 支援撥號上網、電話、簡訊、郵件、TCP、UDP、DTMF、HTTP、FTP等功能
    • 支援GPS、北斗、Glonass、LBS定位

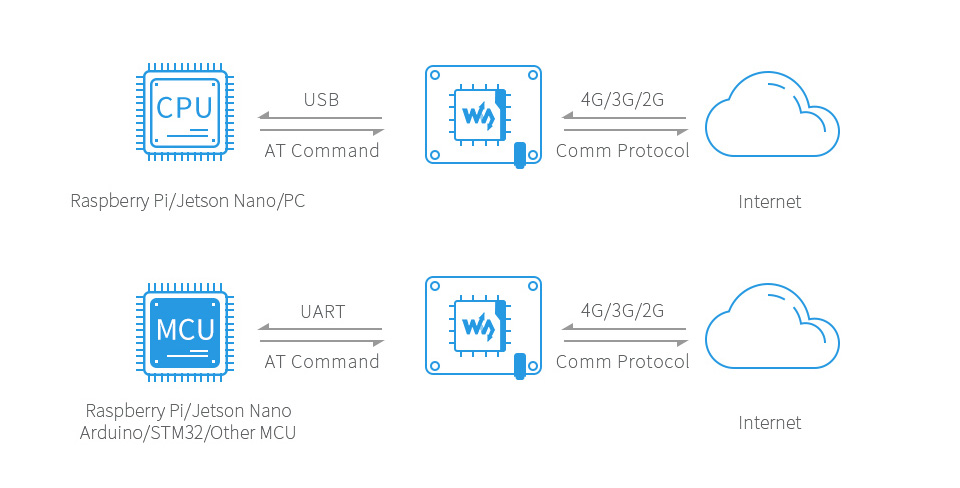

    • 配置USB埠,用於AT指令測試、取得GPS定位訊息
    • 配置CP2102 USB TO UART,輕鬆進行串列埠測試
    • 導出UART模組等控制連接埠,輕鬆連接Arduino/STM32等主機板
    • 配置SIM卡插槽,支援1.8V和3V SIM卡
    • 配置TF卡插槽,可儲存文件、簡訊等資料
    • 配置聲音連接孔和聲音解碼晶片,用於撥打電話等語音操作
    • 配置2個LED指示燈,輕鬆查看模組運作狀態
    • 配置電位轉換電路,輕鬆切換3.3V/5V工作電位
    • 支援波特率範圍:300bps~4Mbps(預設115200bps)
    • 支援自動識別波特率(9600bps~115200bps)
    • 支援AT指令控制(3GPP TS 27.007, 27.005和V.25TER指令集)
    • 支援SIM應用工具包: SAT等級3, GSM 11.14 Release 99, USAT
    • 提供完整使用手冊及範例程式(Raspberry/Jetson Nano/Arduino/STM32等)
    • 4G/3G/2G參數:
      LTE WCDMA / TD-SCDMA / CDMA 2000 EDGE GSM/GPRS
      支援頻段
      SIM7600G-H:
      LTE-TDD B34/B38/B39/B40/B41
      LTE-FDD B1/B2/B3/B4/B5/B7/B8
      /B12/B13/B18/B19/B20/B25/B26/B28/B66
      SIM7600G-H:
      UMTS/HSDPA/HSPA+ B1/B2/B4/B5/B6/B8/B19
      SIM7600G-H:
      GSM/GPRS/EDGE 850/900/1800/1900MH
      通信系統 4G 3G 2.5G 2G
      發射功率 0.25W 0.5W@EGSM900
      0.4W@DCS1800
      2W@GSM900
      1W@DCS1800
      資料傳輸 LTE CAT 4
      -上傳≤50 Mbps
      -下載≤150 Mbps
      UMTS
      -上傳≤384Kbps
      -下載≤384Kbps
      HSPA+
      -上傳≤5.76Mbps
      -下載≤42Mbps
      TD-SCDMA
      -上傳≤128Kbps
      -下載≤384Kbps
      TD-HSDPA/HSUPA
      -上傳≤2.2Mbps
      -下載≤2.8Mbps
      CDMA2000/EVDO
      -上傳≤1.8Mbps
      -下載≤3.1Mbps
      EDGE
      -上傳≤236.8kbps
      -下載≤236.8kbps
      GPRS
      -上傳≤85.6kbps
      -下載≤85.6kbps
      支援SIM卡 SIM卡 (需另購)
      適用地區
      SIM7600G-H:支援全球頻段4G/3G/2G, 全球通用
    • GNSS參數:
      • 接收
        • 16个通道
        • C/A Code
      • 靈敏度
        • 追蹤:-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
        • 冷啟動:-148 dBm
      • 首次定位時間(開闊地)
        • 冷啟動:<35s
        • 熱啟動:<1s
      • 簡訊(SMS)
        • 支援類型:MT、MO、CB、Text、PDU
        • 儲存設備:USIM卡和ME(默認)
      • 聲音特性音频特性
        • 支援回音消除功能
        • 支援噪音抑制功能簡訊和聲音參數
    • 供電電壓:5V
    • 工作電壓:5V / 3.3V (可透過跳線帽切換)
    • 工作溫度:-30°C ~ 80°C
    • 儲存溫度:-45°C ~ 90°C

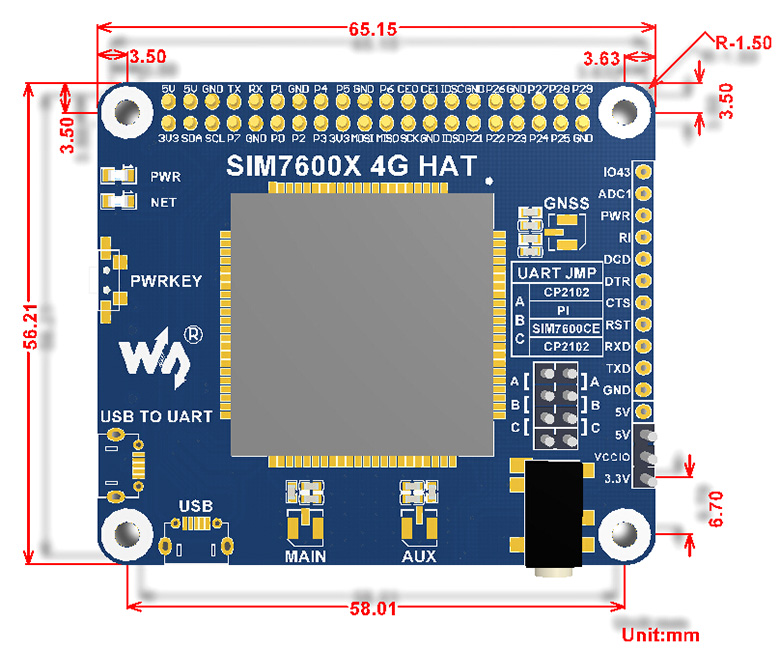

    • 商品尺寸:56.21mm x 65.15mm

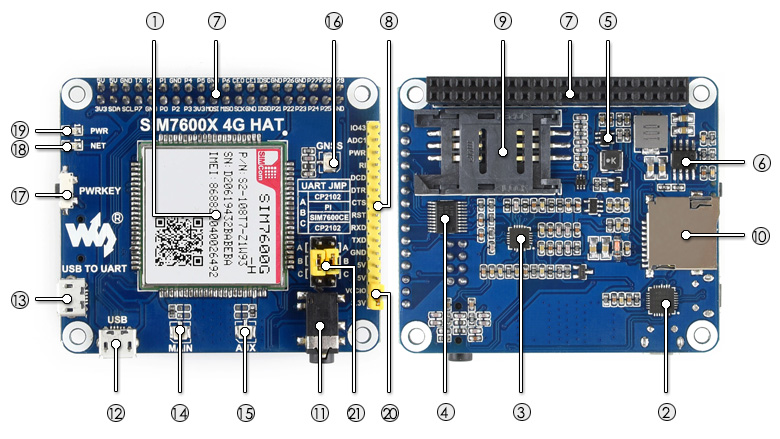

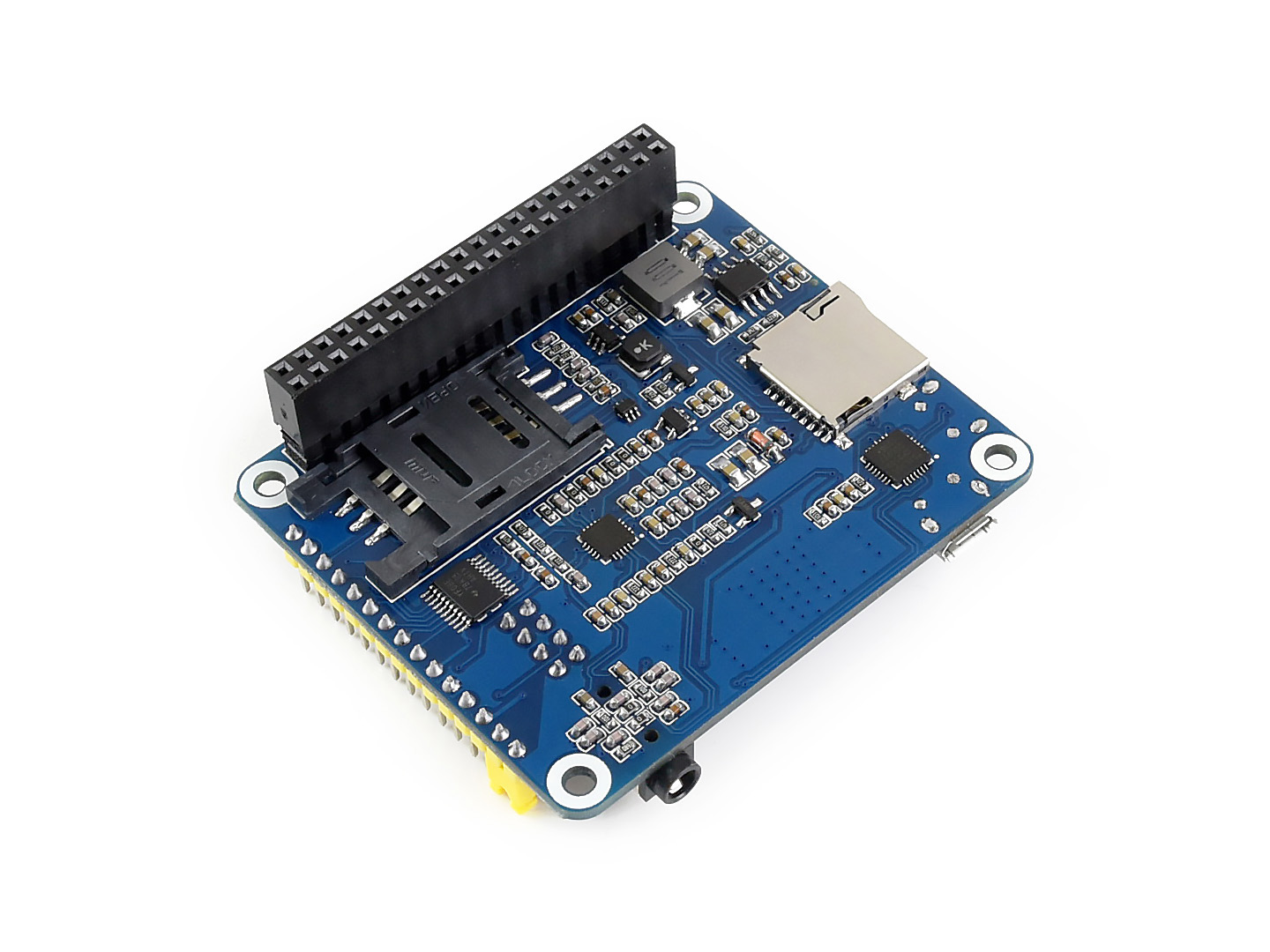

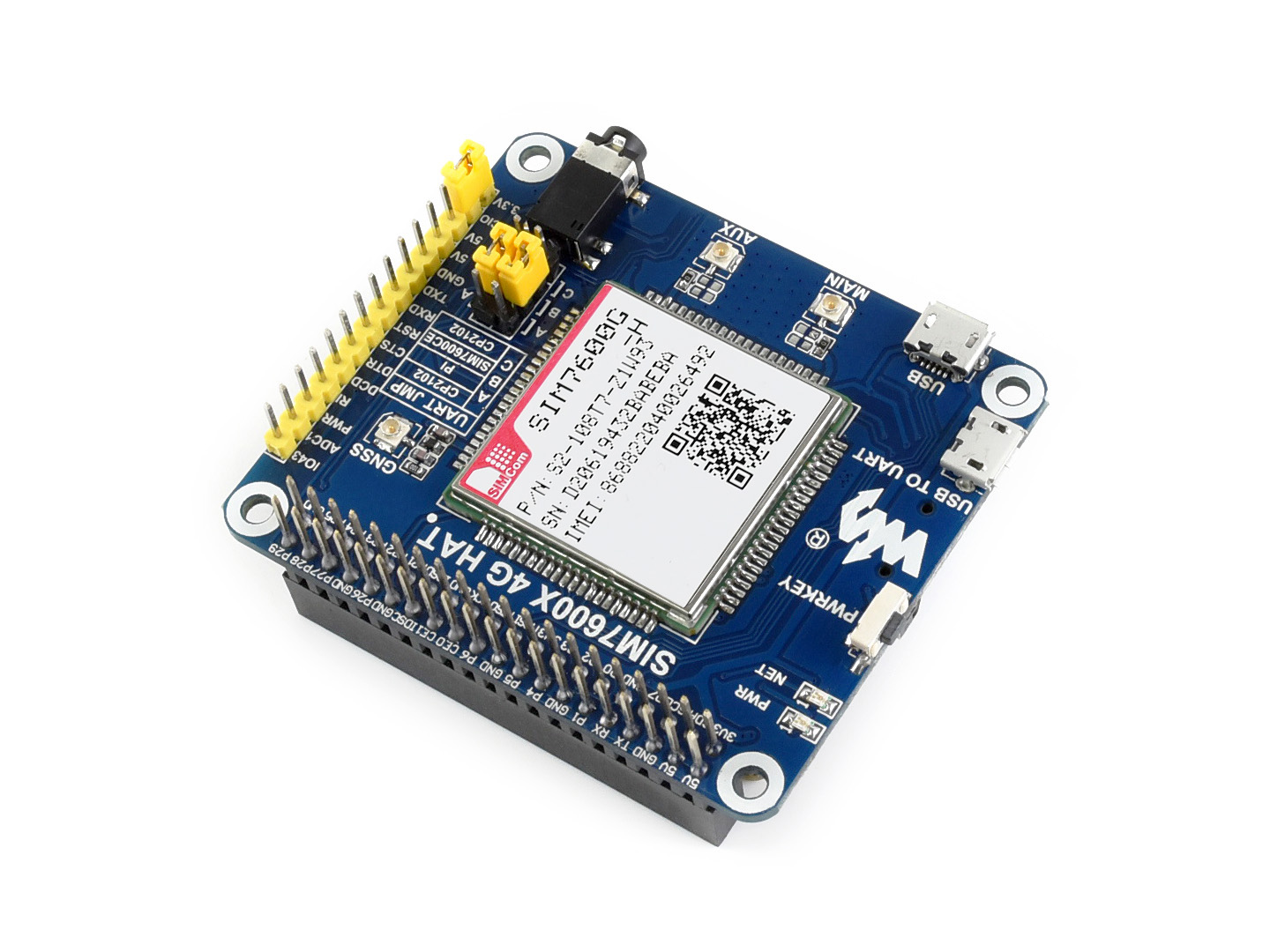

    • 模組配置簡介:(如配置圖)
      1. SIM7600G-H模組
      2. CP2102 USB轉UART晶片
      3. NAU8810聲音解碼晶片
      4. TXS0108EPWR電位轉換晶片:可將3.3V/5V電位轉換成1.8V
      5. MP2128DT電源晶片
      6. MP1482電源晶片

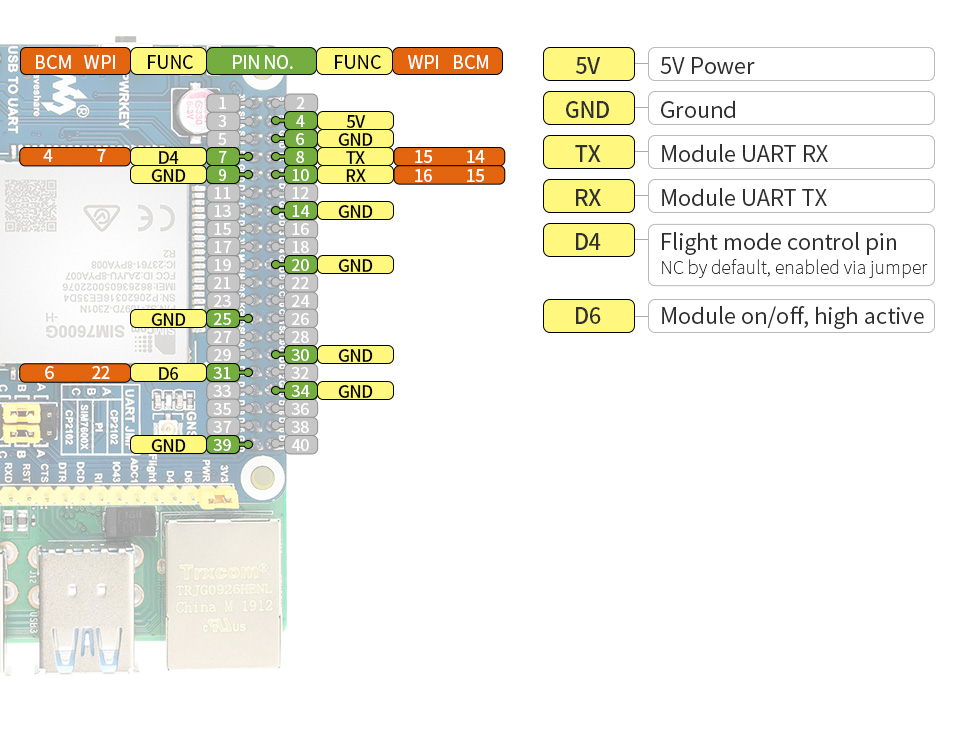

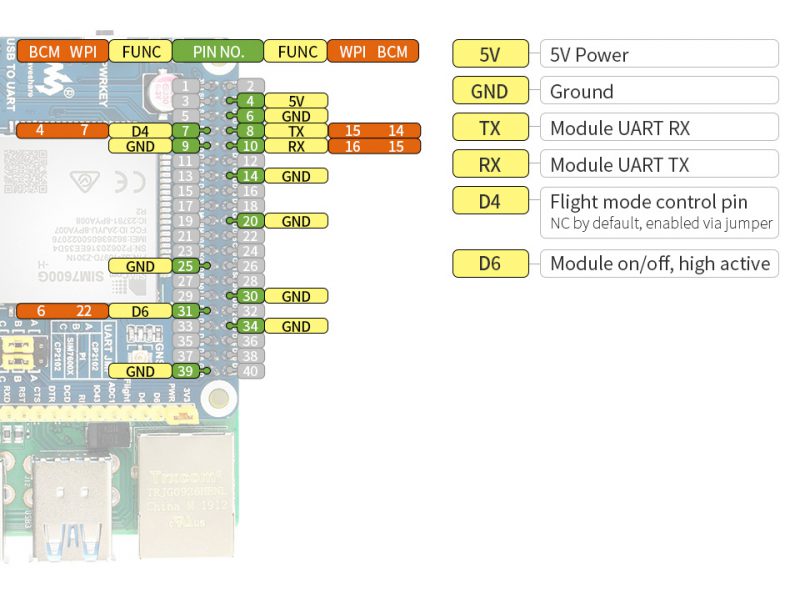

      7. Raspberry Pi GPIO插座
      8. SIM7600控制連接埠:連接Arduino/STM32等主機板
      9. SIM卡插槽:支援1.8V和3VSIM卡
      10. TF卡插槽:儲存文件或簡訊等資料
      11. 3.5mm耳機/麥克風插孔
      12. USB埠:測試AT指令、取得GPS定位訊息等
      13. USB TO UART連接埠:序列埠測試或登錄樹莓派
      14. MAIN主天線連接埠
      15. AUX辅助天線連接埠
      16. GNSS天線連接埠
      17. 模組開關按鍵
      18. 網路狀態指示燈
      19. 電源指示燈
      20. 工作電壓選擇
        VCCIO – 3.3V:工作電壓3.3V
        VCCIO – 5V   :工作電壓5V
      21. UART選擇開關
        A:USB轉序列埠訪問樹莓派
        B:樹莓派控制SIM7600
        C:USB轉序列埠控制SIM7600

相關資料:(含以下文件)

    • 使用手册
    • 電路圖
    • 範例程式原始碼

商品內容:

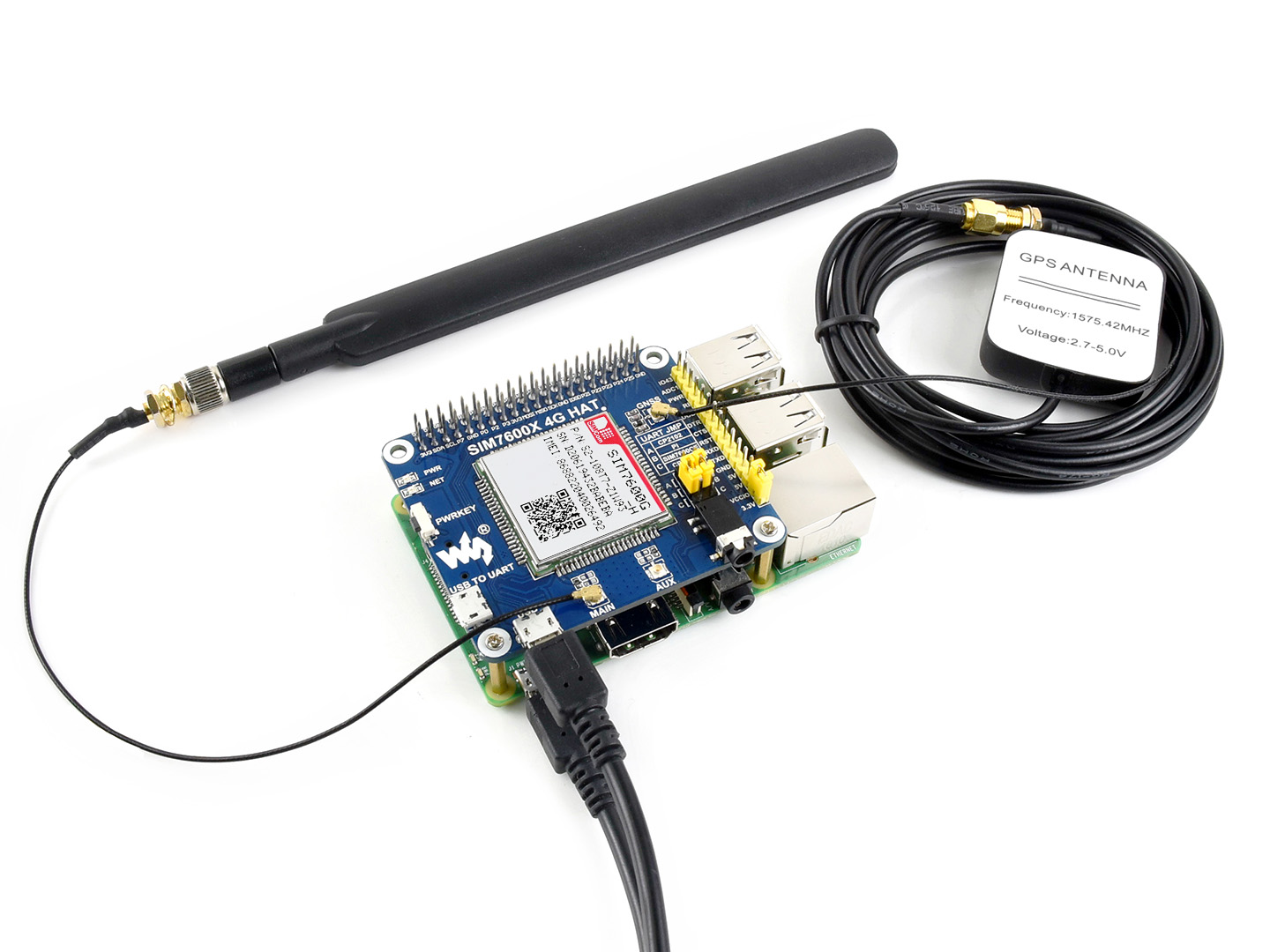

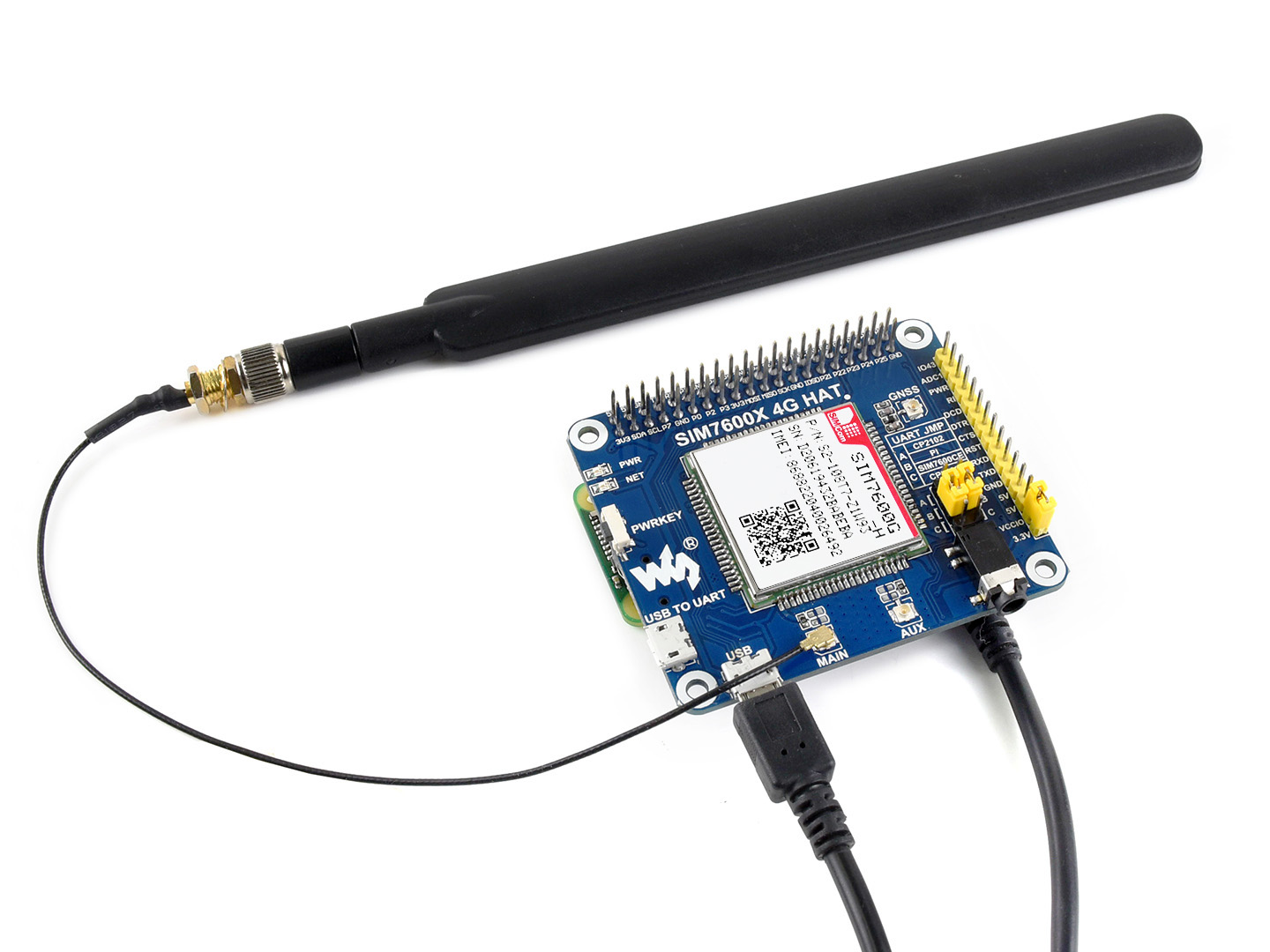

    1. SIM7600G-H 4G HAT × 1

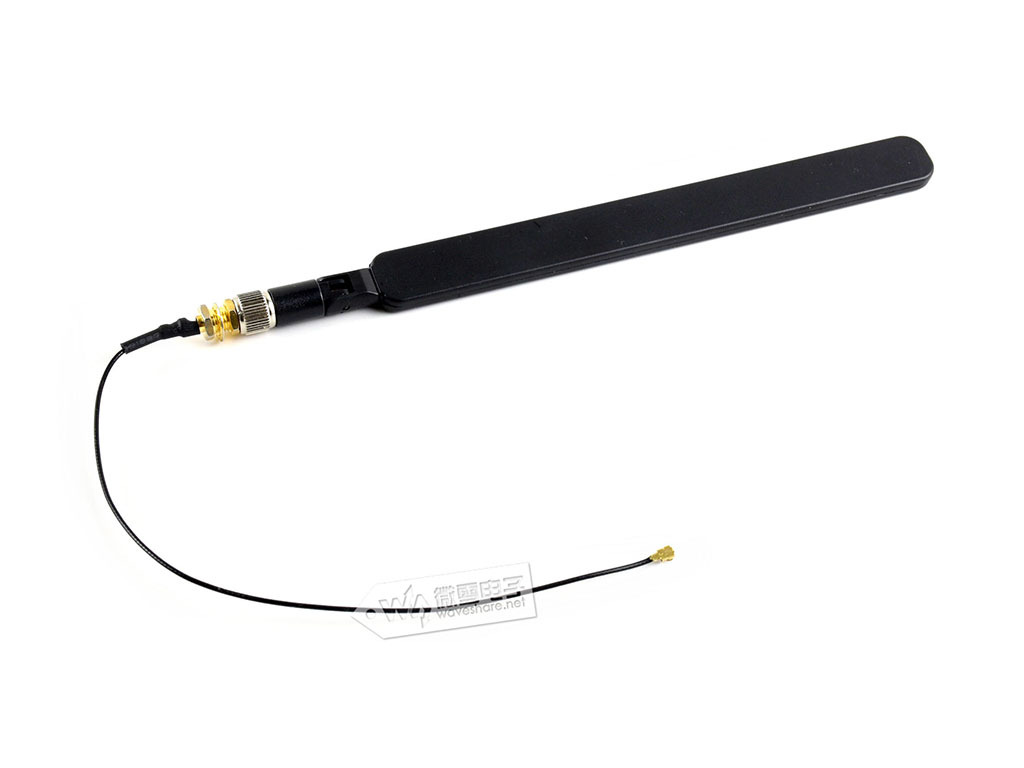

    2. LTE天線 × 1

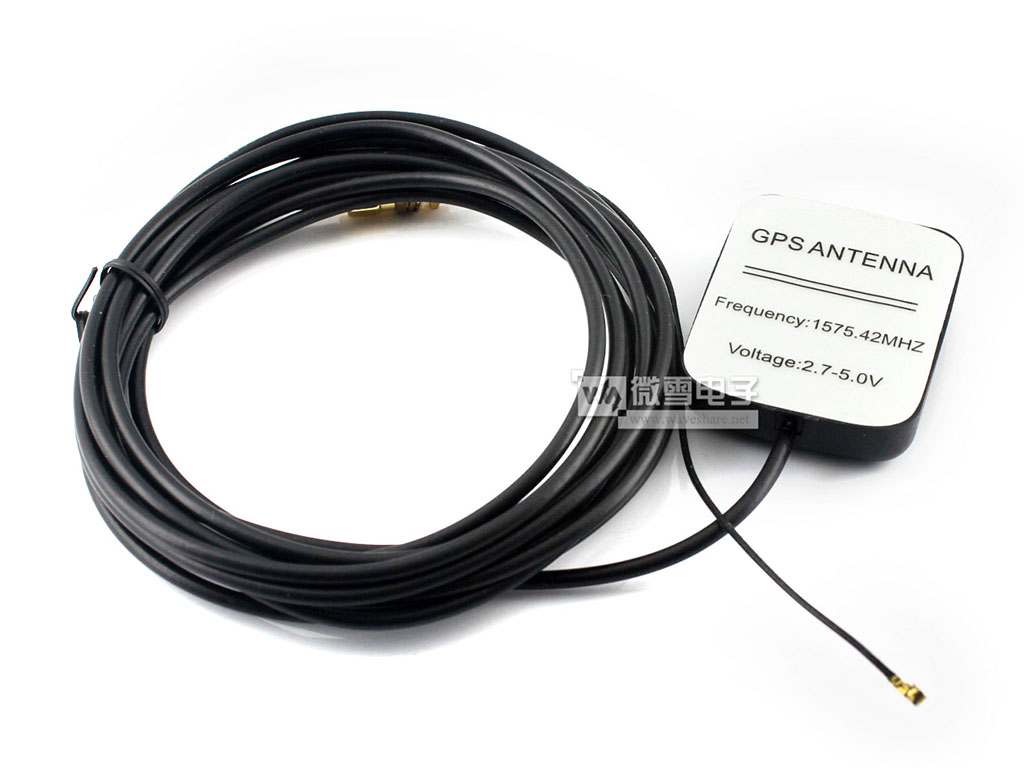

    3. GPS External Antenna (B) × 1

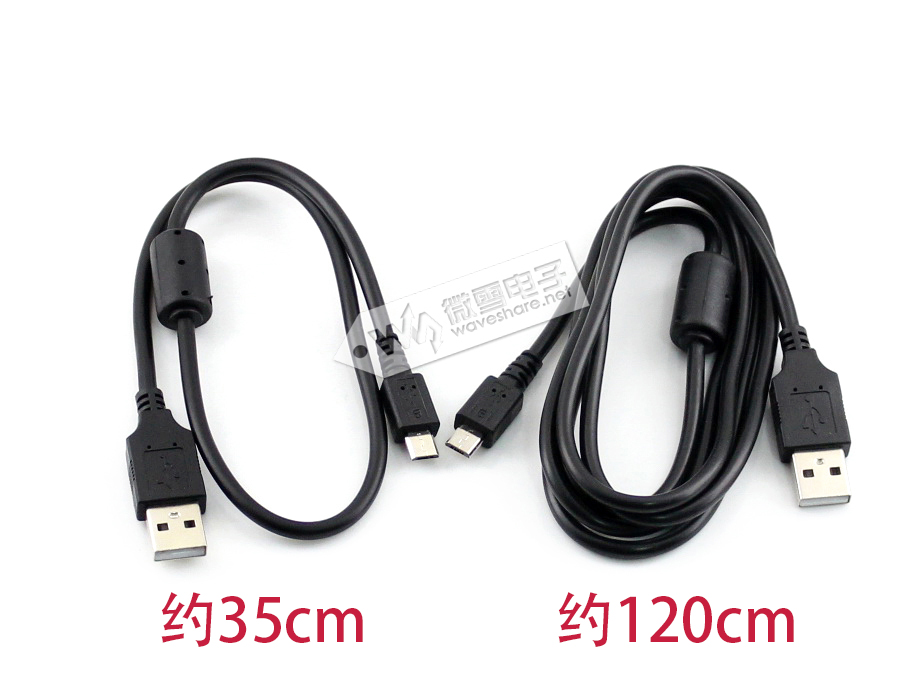

    4. Type A對micro USB線 × 2

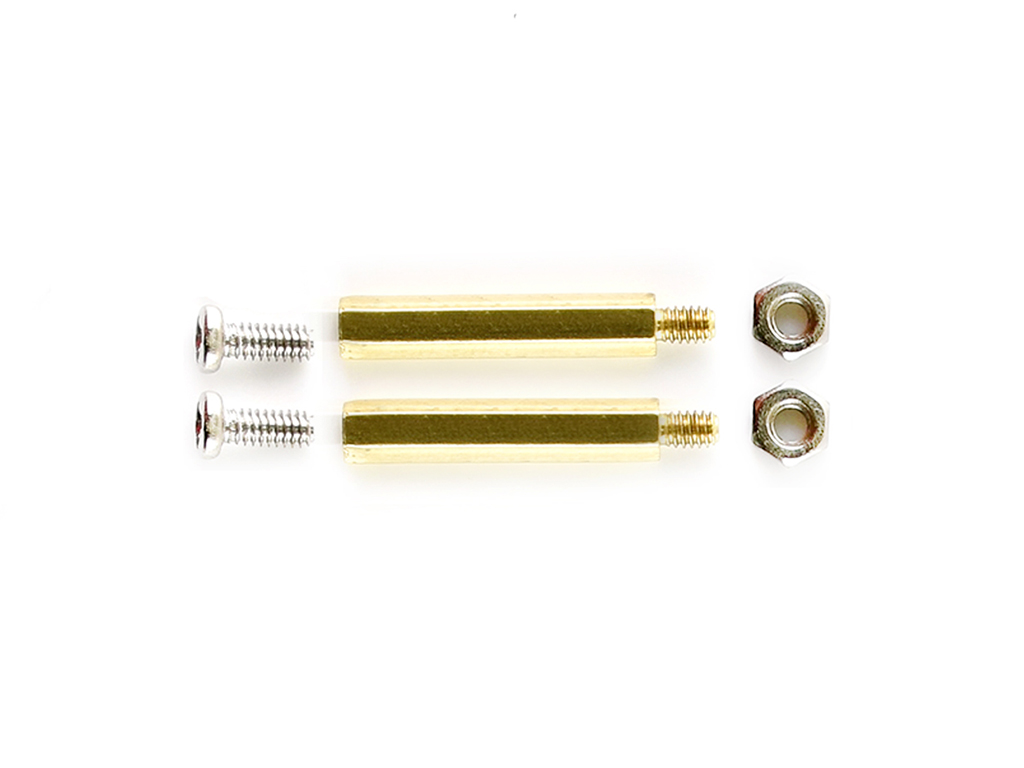

    5. RPi銅柱包(2PCS套) ×1
