樹莓派2.4吋 240×320 LCD螢幕

NT$ 428 (含稅)

You Save: NT$ 160 (27%)

可連接 Raspberry Pi/Arduino/STM32等主機板

售價含稅,隨貨附發票

保固 3 個月

3 件庫存

NT$ 2,988 (含稅)
NT$ 3,258 (含稅)
NT$ 988 (含稅)
NT$ 1,780 (含稅)

描述

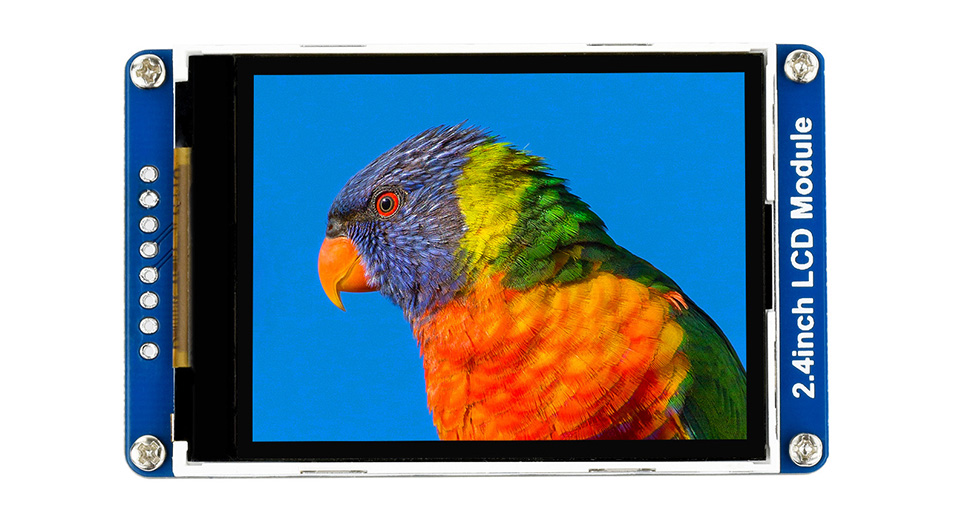

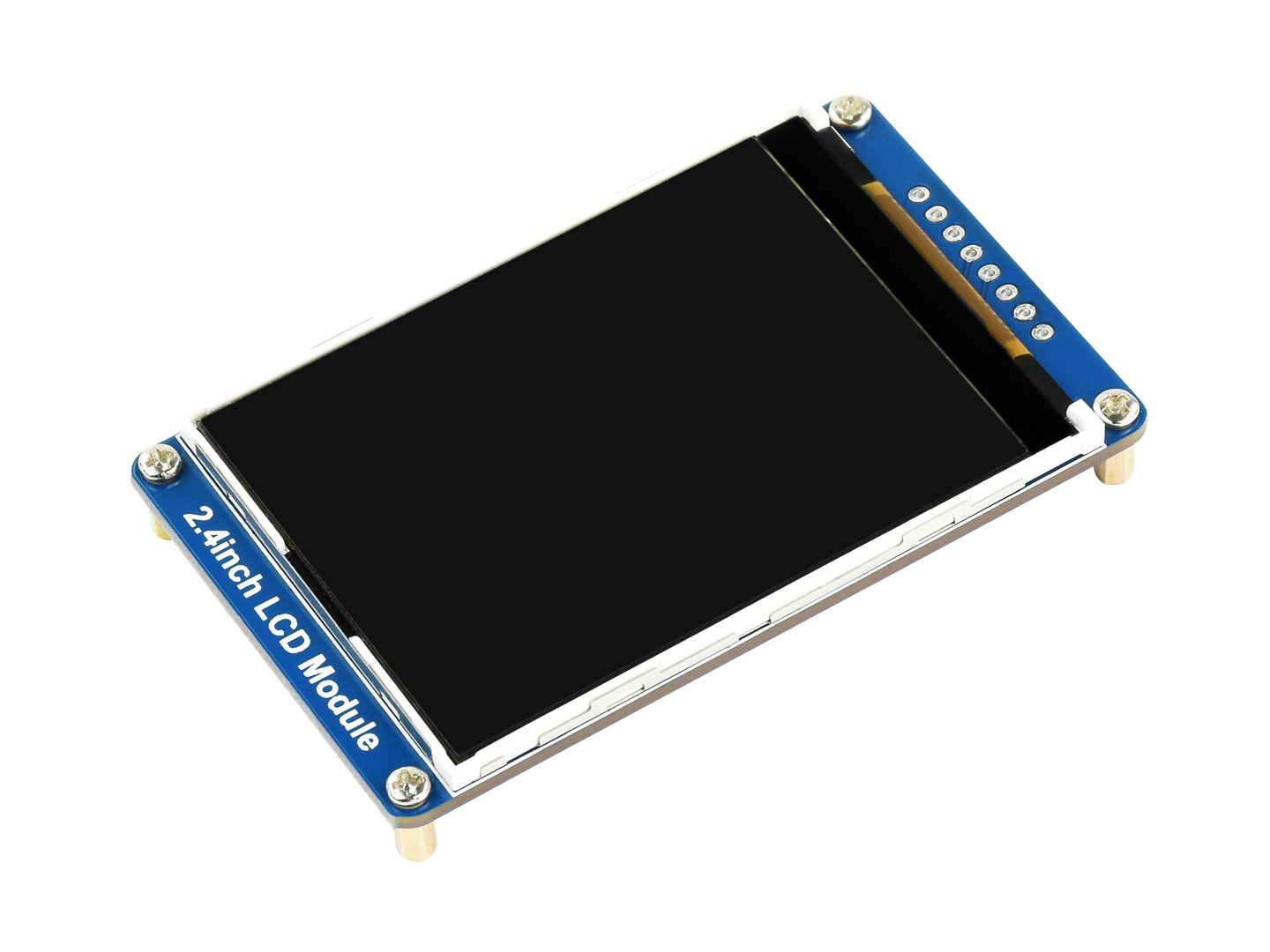

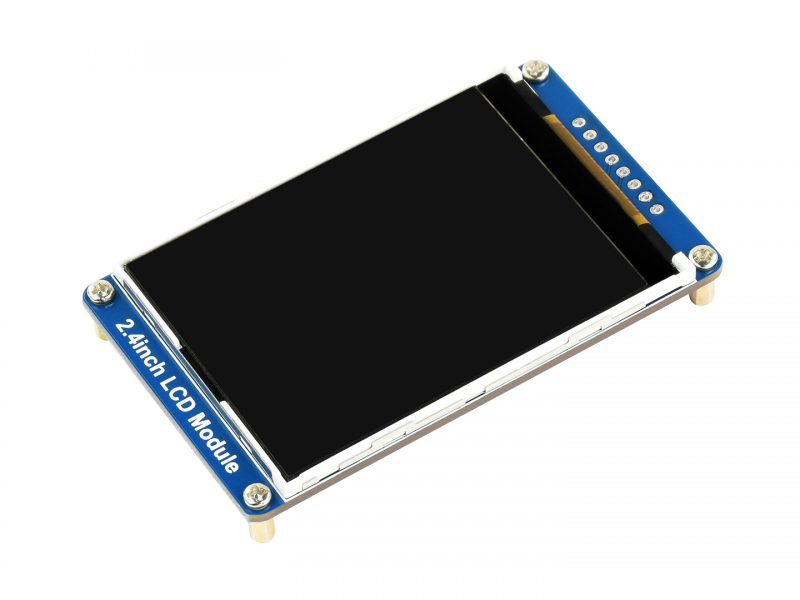

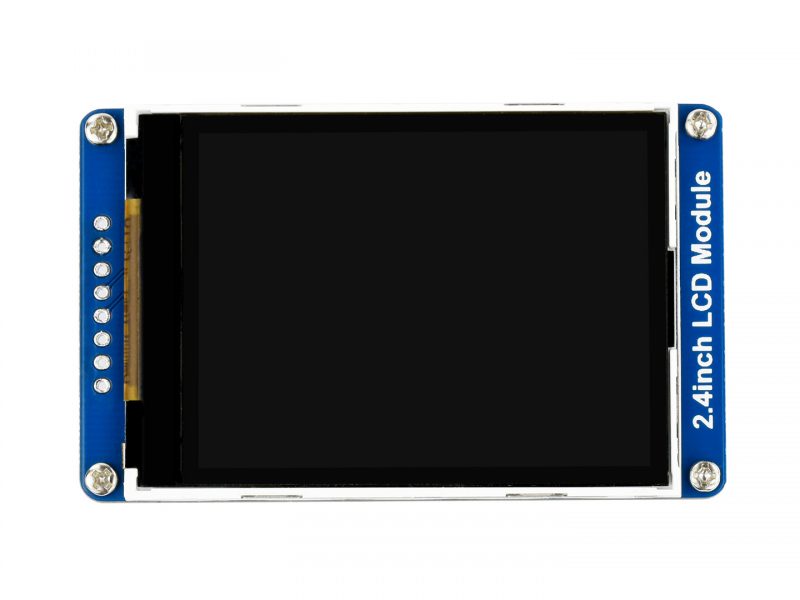

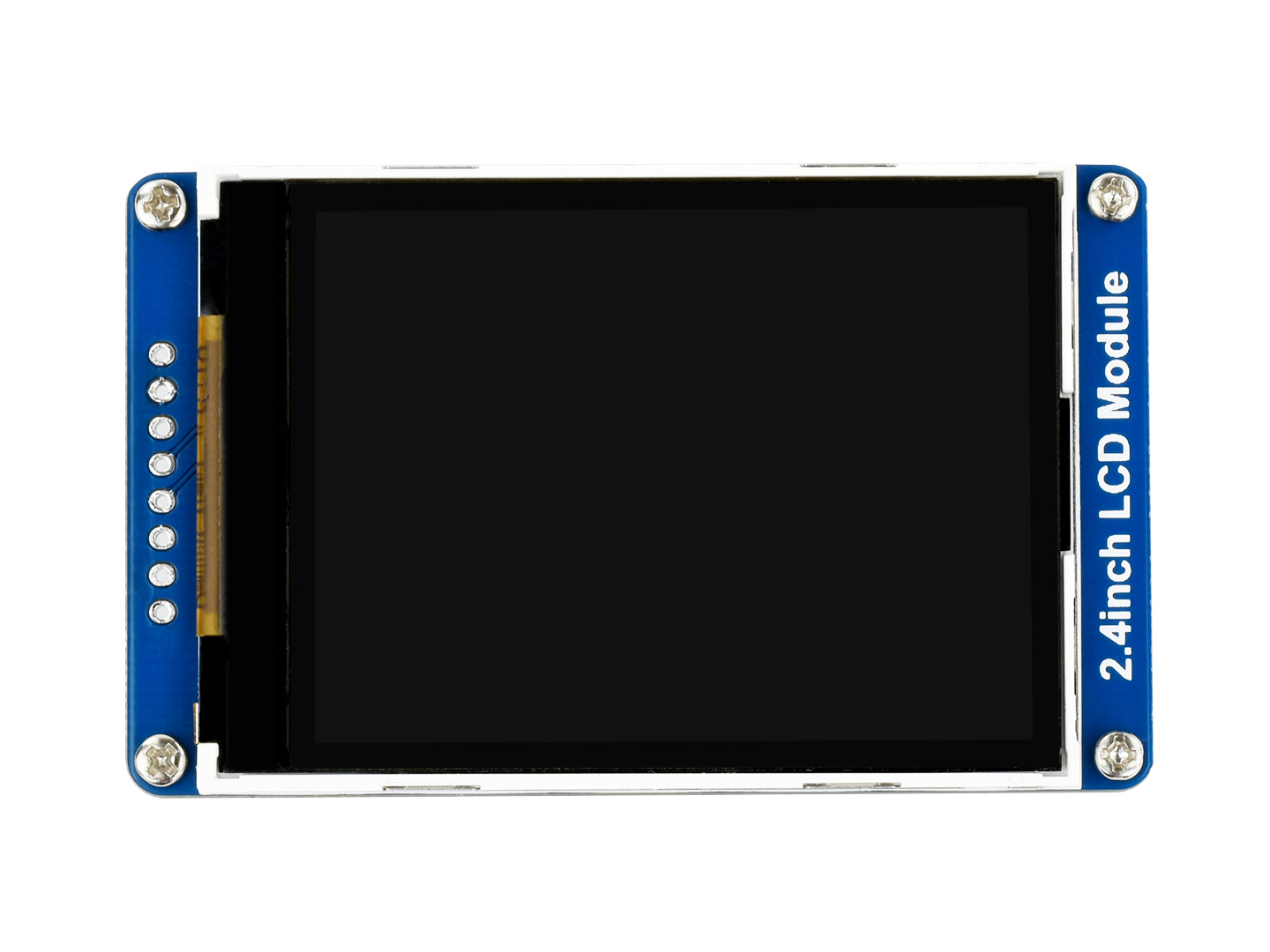

樹莓派2.4吋 240×320 LCD螢幕

原裝正品 CE認證

商品規格

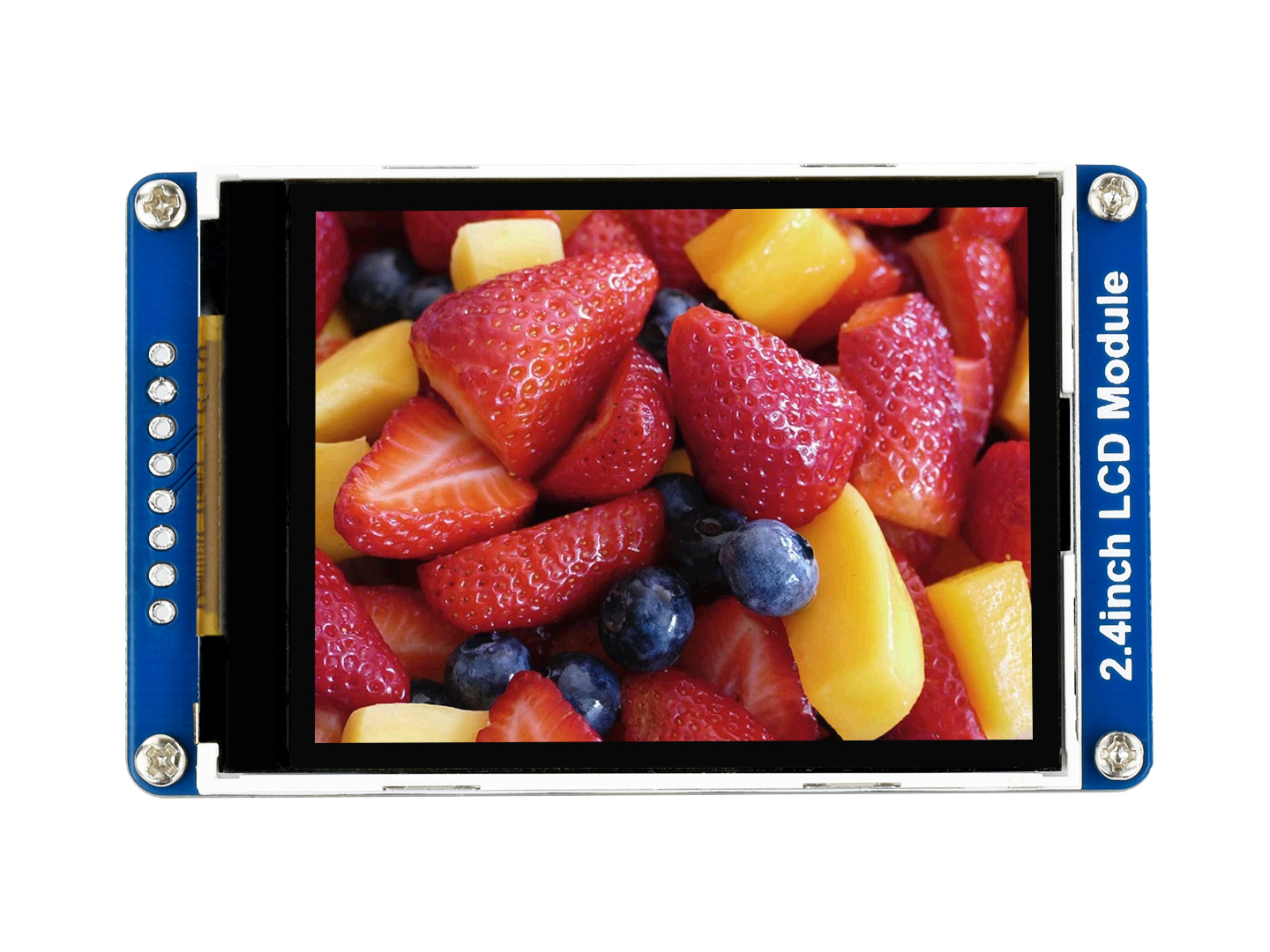

    1. 解析度 240×320,彩色65K,能清晰顯示彩色圖片

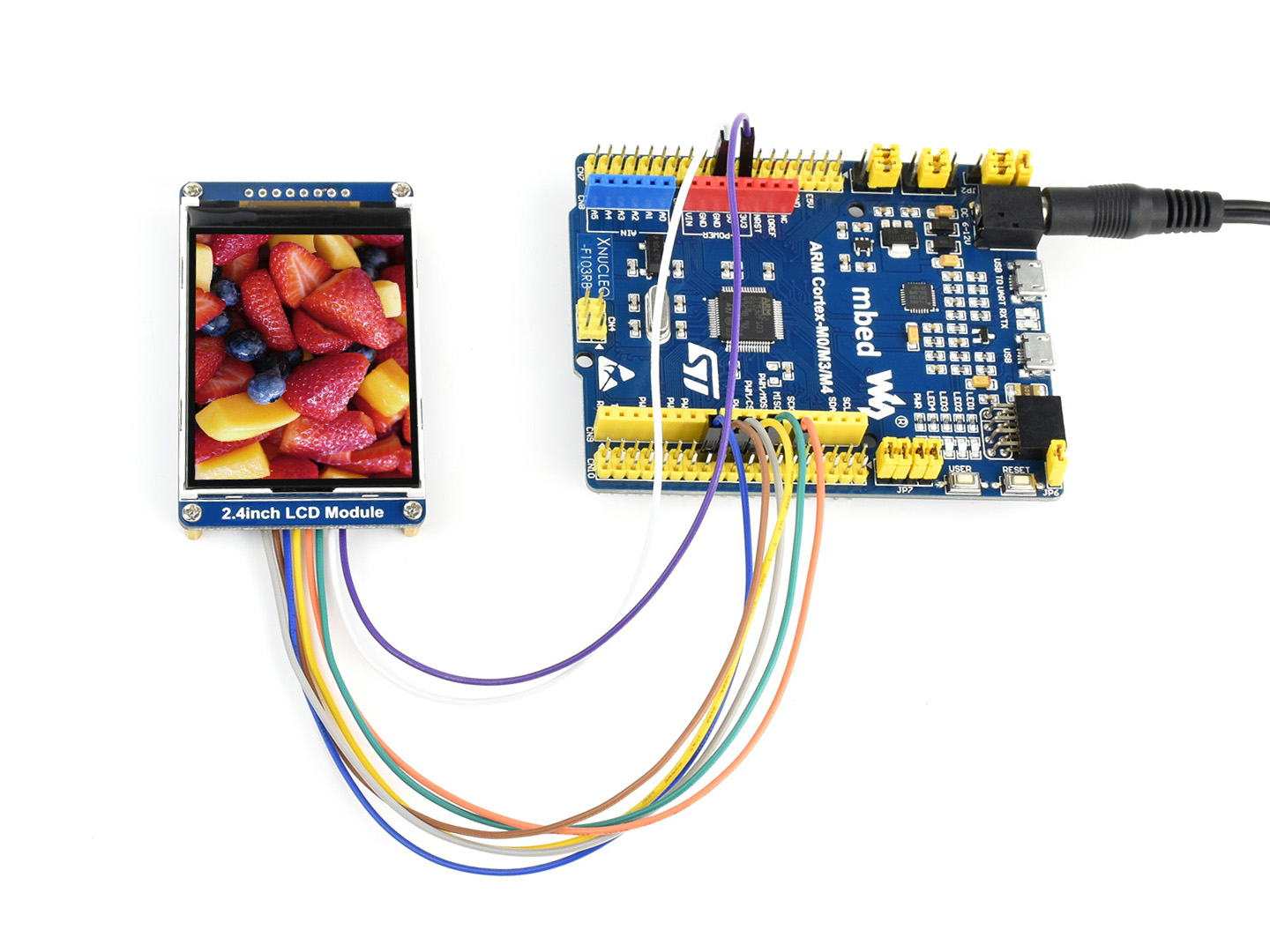

    2. 使用SPI控制,可連接Raspberry Pi/Arduino/STM32等主機板
    3. 提供完整配套資料手冊(Raspberry Pi/Arduino/STM32等範例程式)

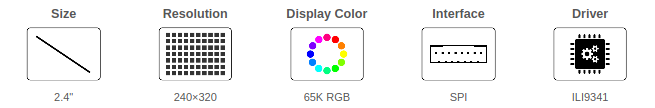

主要參數

工作電壓 3.3V/5V
通訊協定 SPI
控制晶片 ILI9341
顯示面板 TFT
解析度 240×320 (Pixel)

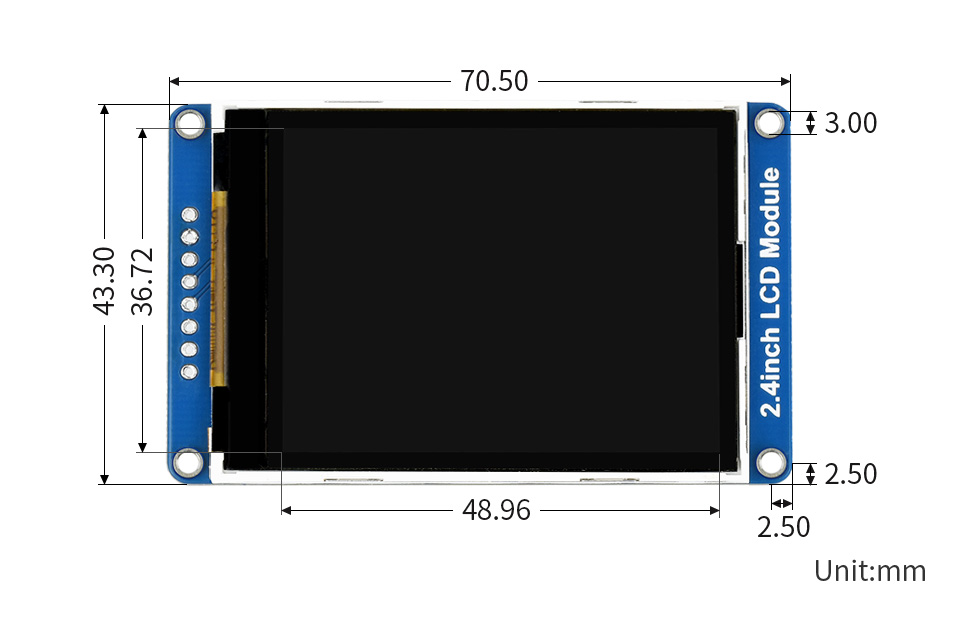

顯示尺寸 36.72 × 48.96mm
畫素大小 0.153 × 0.153mm
商品尺寸 70.50 × 43.30mm

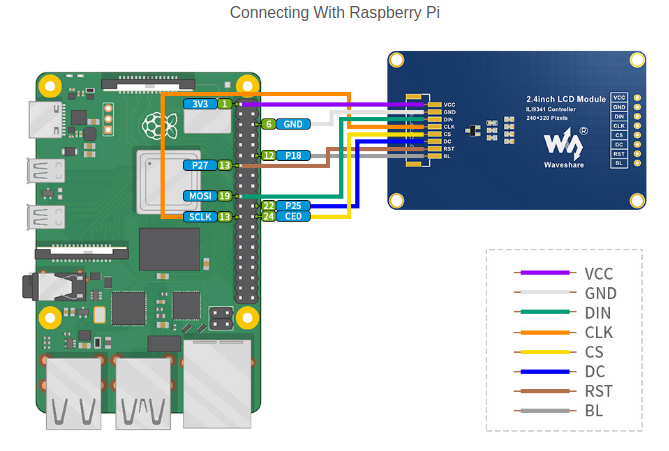

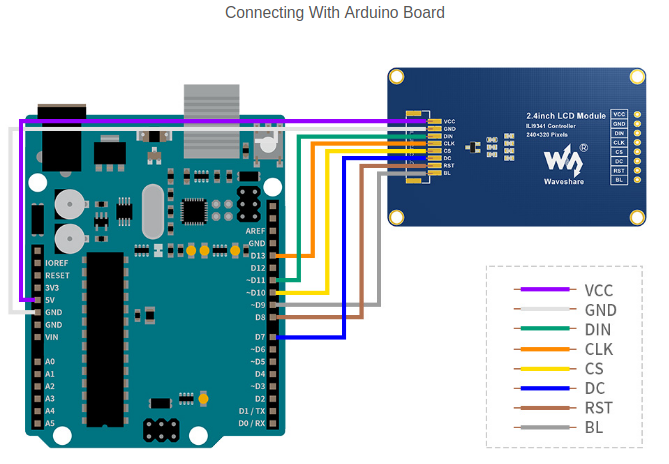

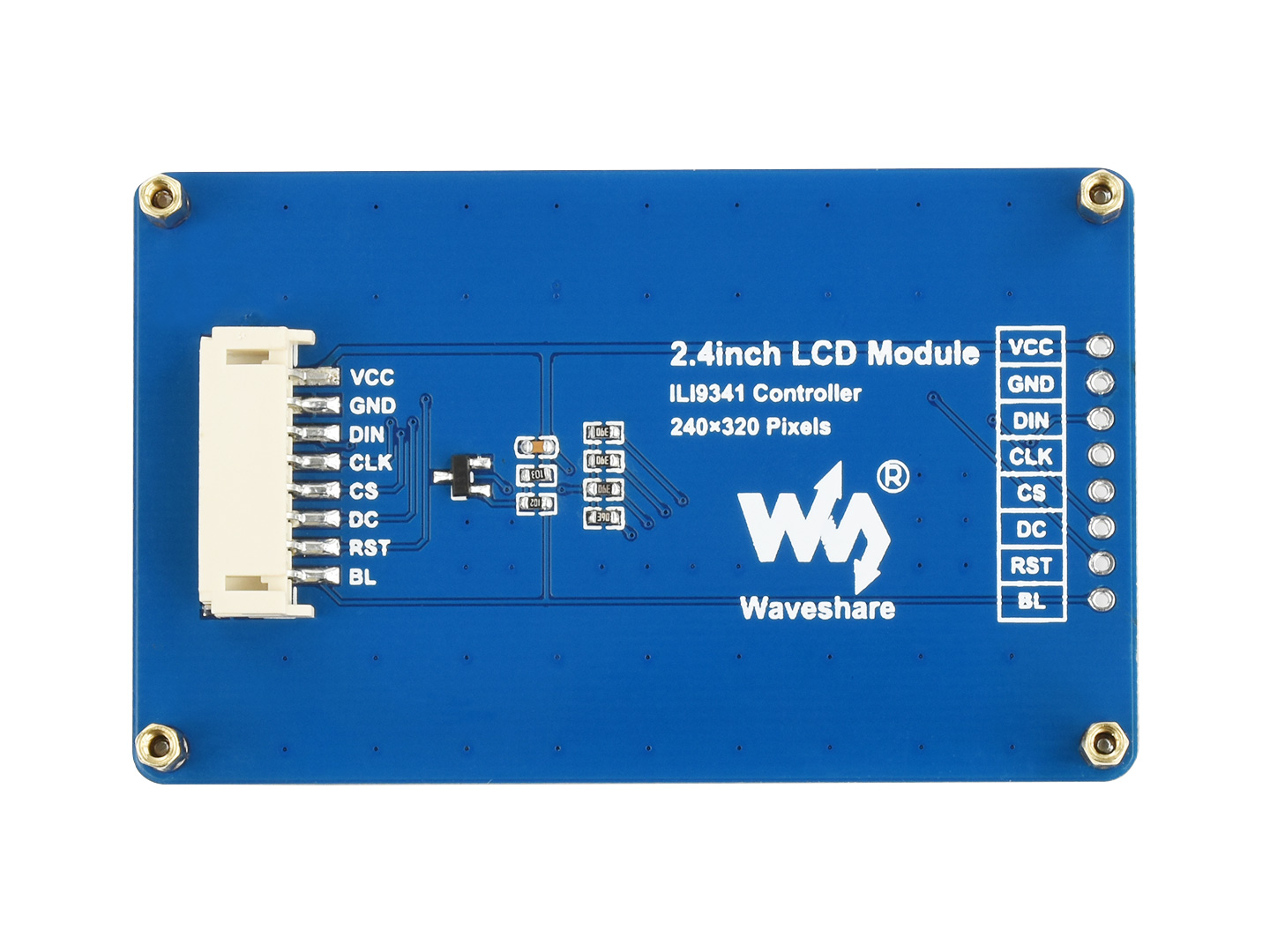

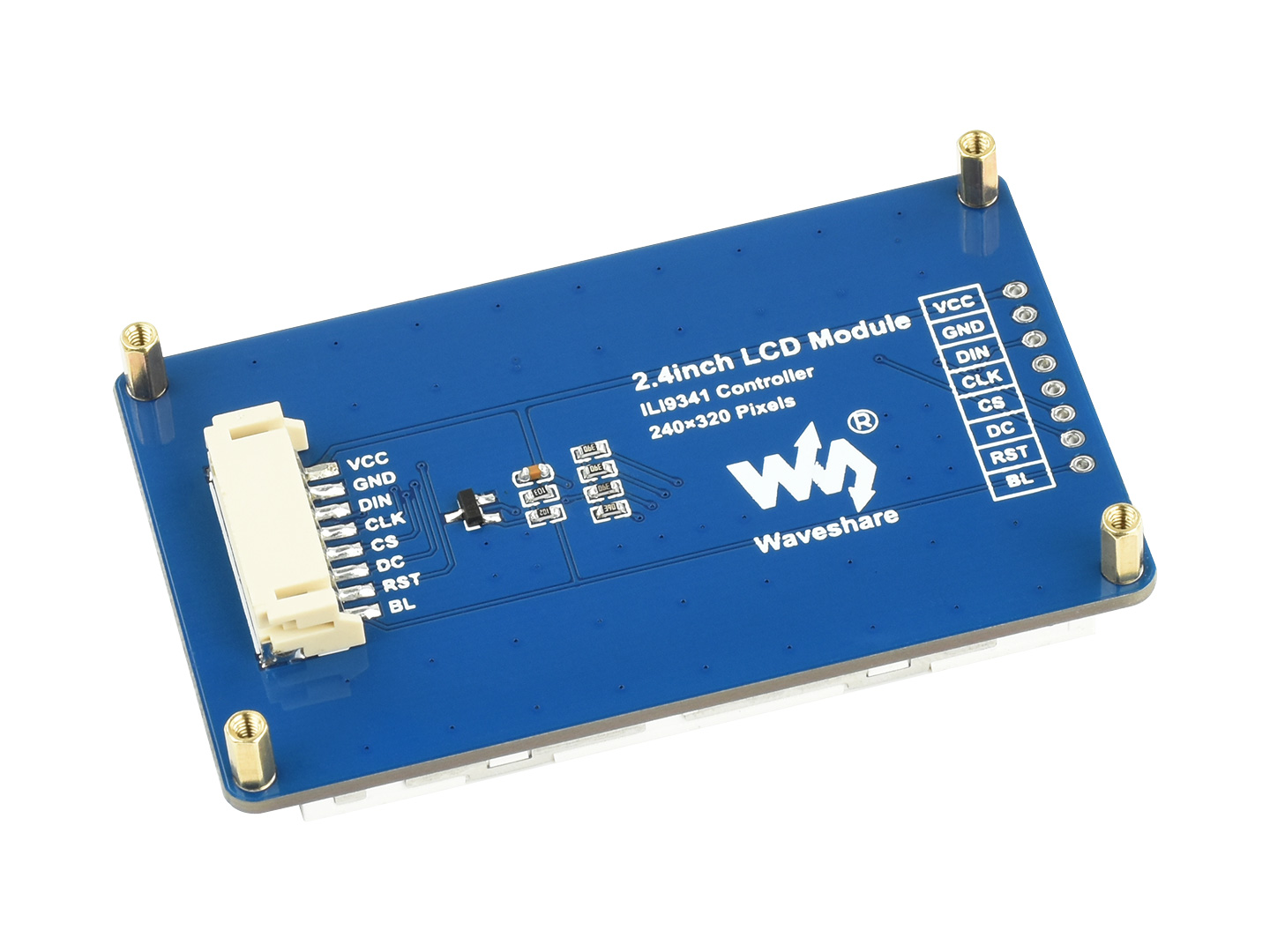

SPI控制介面

VCC 電源正極(3.3V/5V電源輸入)
GND 電源接地
DIN SPI資料輸入
CLK SPI時鐘訊號輸入
CS 選擇,低電位有效
DC 資料/命令,低電位表示命令,高電位表示資料
RST 重置,低電位有效
BL 背光

商品內容:

    1. 2.4inch LCD Module × 1
    2. PH2.0 8PIN連接線(20cm) × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派2.4吋 240×320 LCD螢幕”

微雪電子各型螢幕比較表-1

型號 影像 觸摸 聲音 支援主流設備
解析度 介面 面板 可視角度 類型 介面 面板 内建喇叭 訊號輸出 樹莓派 JETSON NANO 電腦
SPI螢幕
3.2inch RPi LCD (C) 320×240 高速SPI TFT 電阻 SPI × × × ×
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 電阻 SPI × × × ×
3.5inch RPi LCD (C) 480×320 高速SPI TFT 電阻 SPI × × × ×
4inch RPi LCD (C) 480×320 高速SPI TFT 電阻 SPI × × × ×
DPI螢幕
7inch DPI LCD 1024×600 DPI IPS 170°
DSI螢幕
7inch DSI LCD 800×480 DSI TFT 電容 I2C 鋼化玻璃
7inch DSI LCD (with cam) 800×480 DSI TFT 電容 I2C 鋼化玻璃
HDMI / TYPE-C螢幕
3.5inch HDMI LCD 480×320 HDMI IPS 160° 電阻 SPI × × 僅顯示
4inch HDMI LCD 480×800 HDMI IPS 170° 電阻 SPI × × × 僅顯示
4inch HDMI LCD (C) 720×720 HDMI IPS 170° 電容 Type-C / I2C 鋼化玻璃
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 電阻 SPI × × 僅顯示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 電容 USB ×
4.3inch DSI LCD 800×480 DSI IPS 160° 電容 I2C 鋼化玻璃 × × × ×
5inch DPI LCD 800×480 DPI IPS 160° × × × × × × ×
5inch HDMI LCD 800×480 HDMI TFT 電阻 SPI × × × ×
5inch HDMI LCD (附外殼) 800×480 HDMI TFT 電阻 SPI × × × ×
5inch HDMI LCD (B) 800×480 HDMI TFT 電阻 USB × × ×
5inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT 電阻 USB × × ×
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT 電阻 USB × ×
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT 電容 USB 鋼化玻璃 ×
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 ×
5.5inch HDMI AMOLED (附外殼) 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 × × ×
7inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI × × × 僅顯示
7inch HDMI LCD (B) 800×480 HDMI TFT 電容 USB × × ×
7inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT 電容 USB × × ×
7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 電容 USB × × ×
7inch HDMI LCD (C) (附外殼) 1024×600 HDMI IPS 170° 電容 USB × × ×
7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 電容 USB ×
7inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA IPS 170° 電容 USB 鋼化玻璃 ×
7inch FHD Monitor 1080×1920 HDMI IPS 170° 電容 USB 鋼化玻璃
7HP-CAPQLED 1024×600 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃
7.9inch HDMI LCD 400×1280 HDMI IPS 170° 電容 USB 鋼化玻璃 ×
9inch 2560×1600 Monitor 2560×1600 HDMI IPS 178° 電容 USB 鋼化玻璃
10.1inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI × × × 僅顯示
10.1inch HDMI LCD (B) (附外殼) 1280×800 HDMI IPS 170° 電容 USB 鋼化玻璃 × × ×
10.1inch HDMI LCD (E) 1024×600 HDMI IPS 170° 電容 USB 鋼化玻璃 ×
10.1inch HDMI LCD (G) (附外殼) 1920×1200 HDMI IPS 160° 電容 USB 鋼化玻璃
10.1inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA TFT 電容 USB × ×
10.1HP-CAPQLED 1280×720 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃
10.5inch HDMI AMOLED 2560×1600 HDMI AMOLED 160° 電容 USB 鋼化玻璃
11.6inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
11.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
12.5inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃
13.3inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
13.3inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
13.3inch HDMI LCD (H) (附外殼) V2 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
15.6inch HDMI LCD(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
15.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃

SPI螢幕

  • 優點:售價低
  • 缺點:幀率低,僅適合低解析度,僅支援樹莓派,佔用樹莓派40pin GPIO介面(SPI),樹莓派系统兼容性差

DPI螢幕

  • 優點:售價低,幀率高,支援多種解析度,樹莓派系統相容性佳
  • 缺點:僅支援樹莓派,佔用樹莓派40pin GPIO介面

DSI螢幕

  • 優點:售價適中,幀率高,不佔用樹莓派40pin GPIO介面,樹莓派系統相容性佳
  • 缺點:僅支援樹莓派

HDMI / TYPE-C螢幕

  • 優點:幀率高,支援多種解析度,支援多種設備,不佔用樹莓派40pin GPIO介面,樹莓派系統相容性佳
  • 缺點:售價較高

微雪電子各型螢幕比較表-2

型號 類型 顯示顏色 解析度 顯示面積
(mm×mm)
支援介面 驅動晶片 尺寸
(mm×mm)
排針介面
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 彎排針
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排針
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 彎排針
0.96inch OLED (B) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 直排針
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5
PH2.0端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 彎排針
1.3inch OLED (B) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 直排針
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.47inch LCD Module LCD 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
