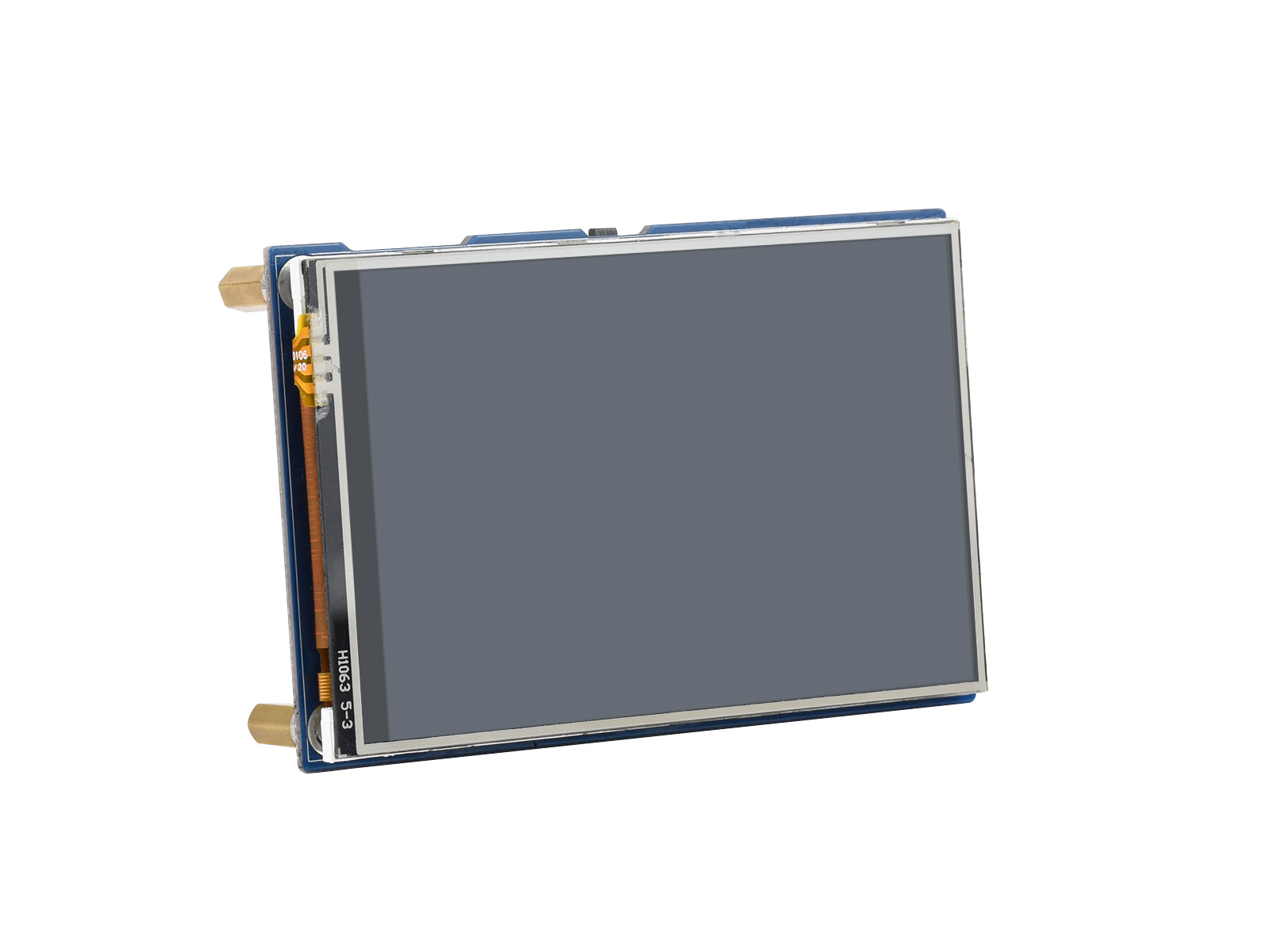

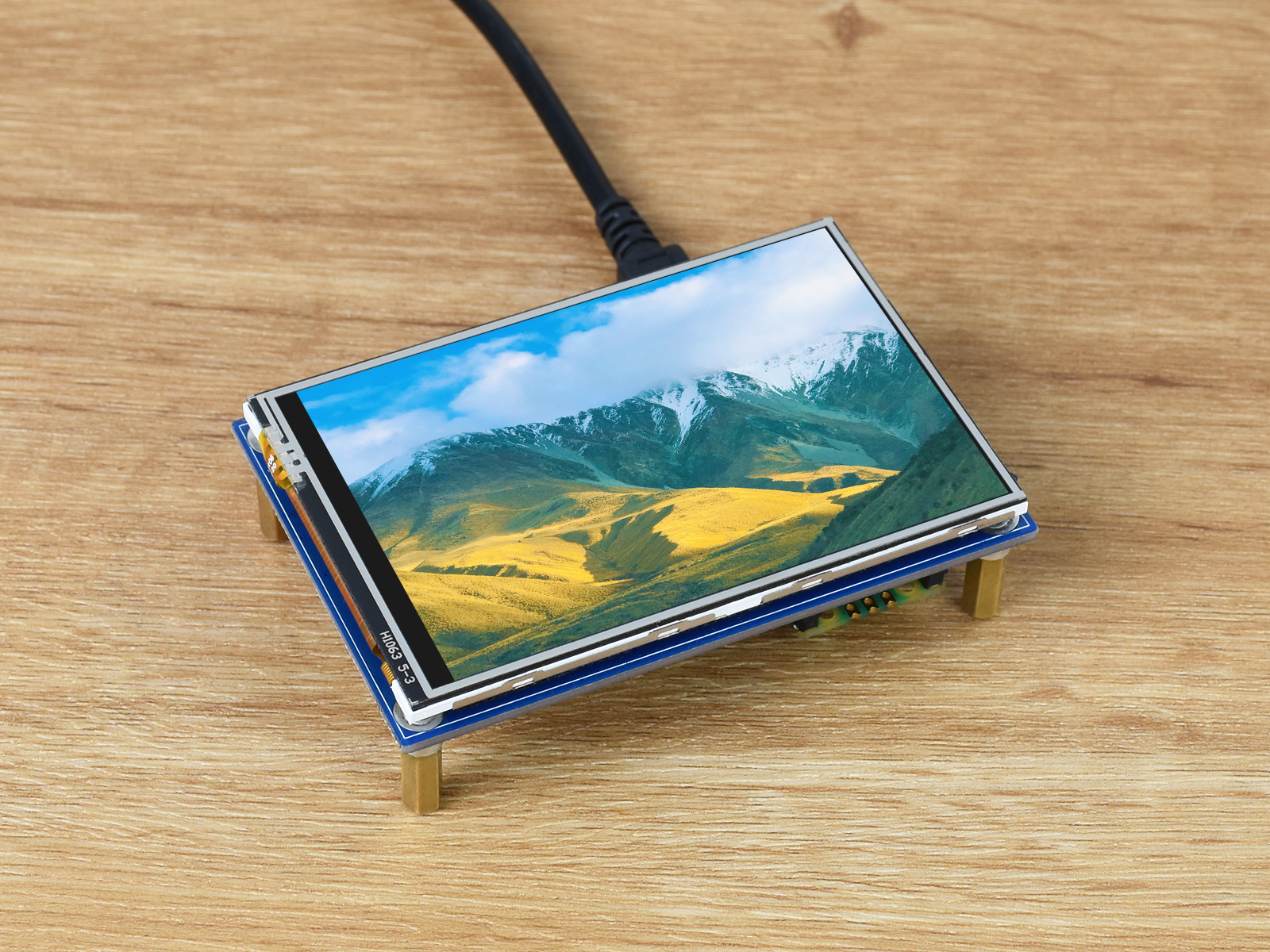

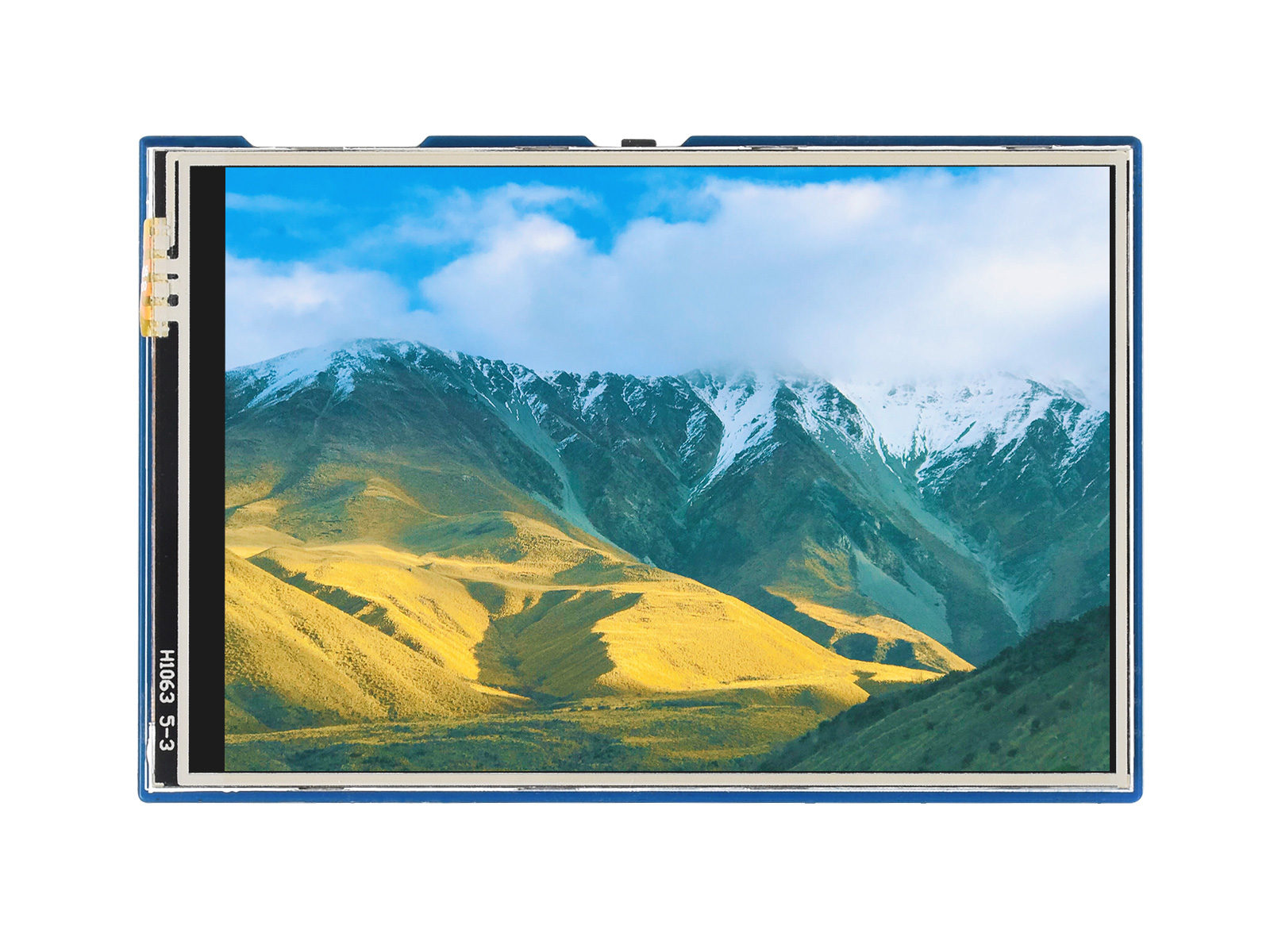

樹莓派 Pico 專用 3.5 吋電阻式觸控螢幕(480×320, SPI)

NT$ 688 (含稅)

You Save: NT$ 192 (22%)

售價含稅,隨貨附發票

保固 3 個月

建議不要使用酒精或包含酒精的消毒劑來清潔螢幕

2 件庫存

NT$ 2,988 (含稅)
NT$ 3,258 (含稅)
NT$ 2,038 (含稅)

描述

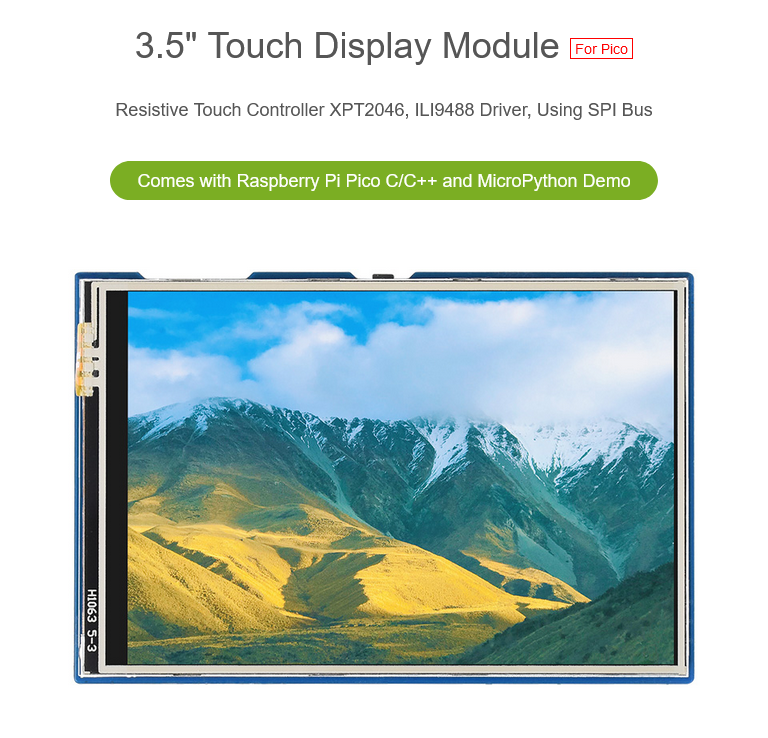

樹莓派 Pico 專用 3.5 吋電阻式觸控螢幕(480×320, SPI)

原裝正品 CE認證

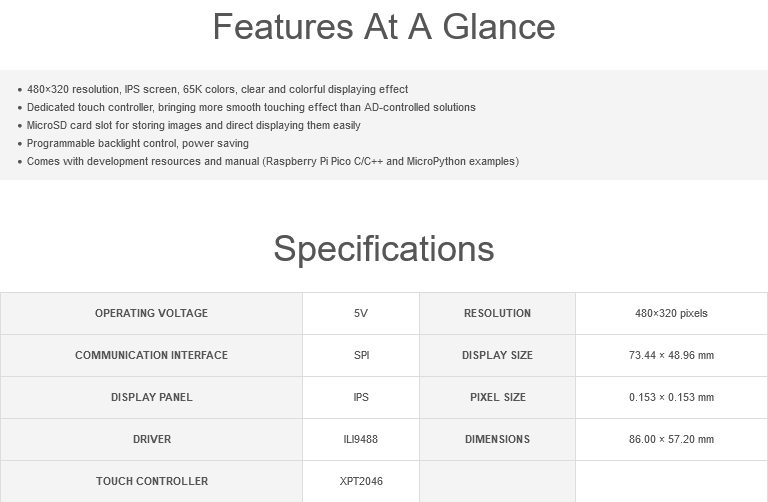

商品規格

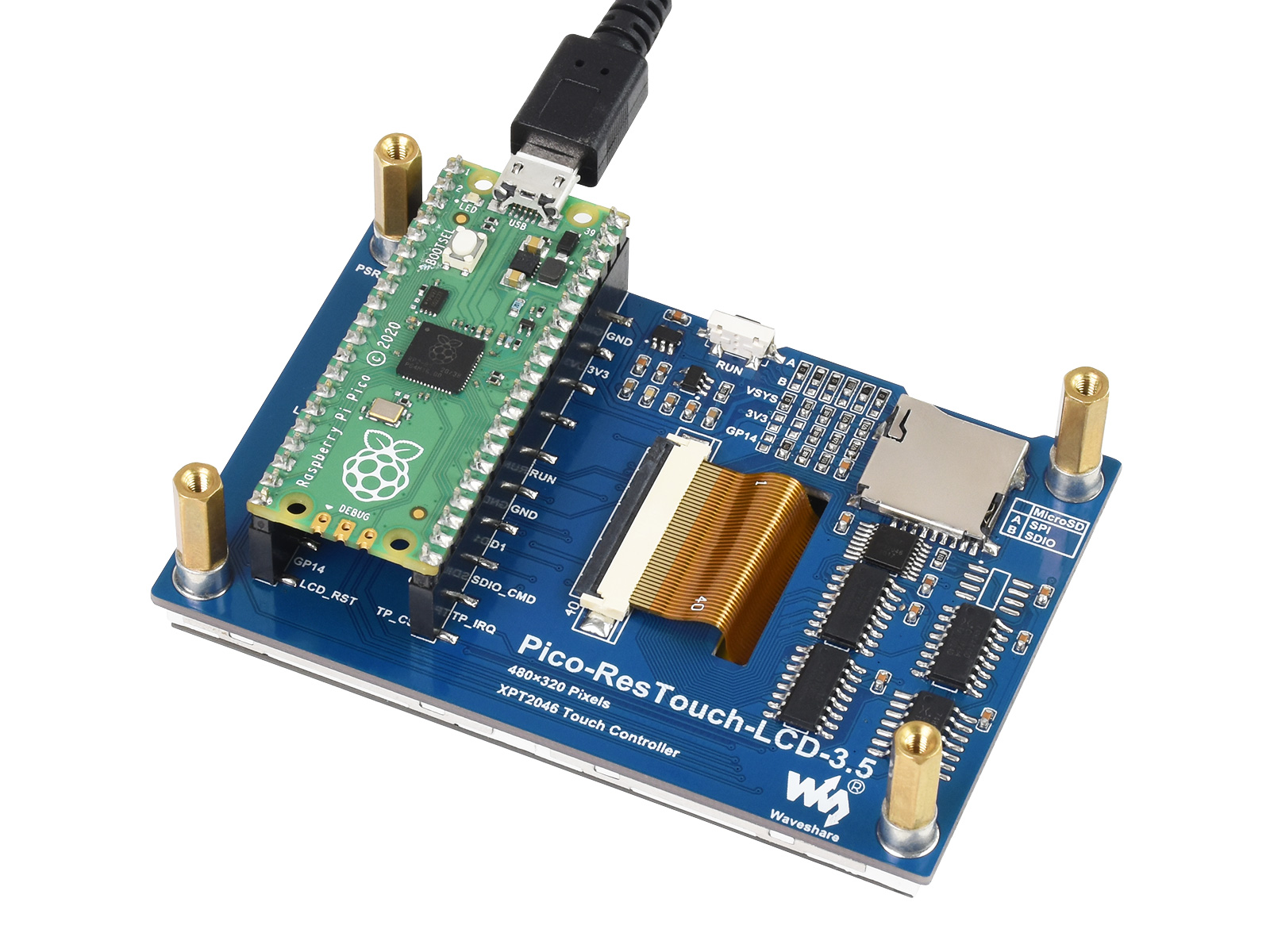

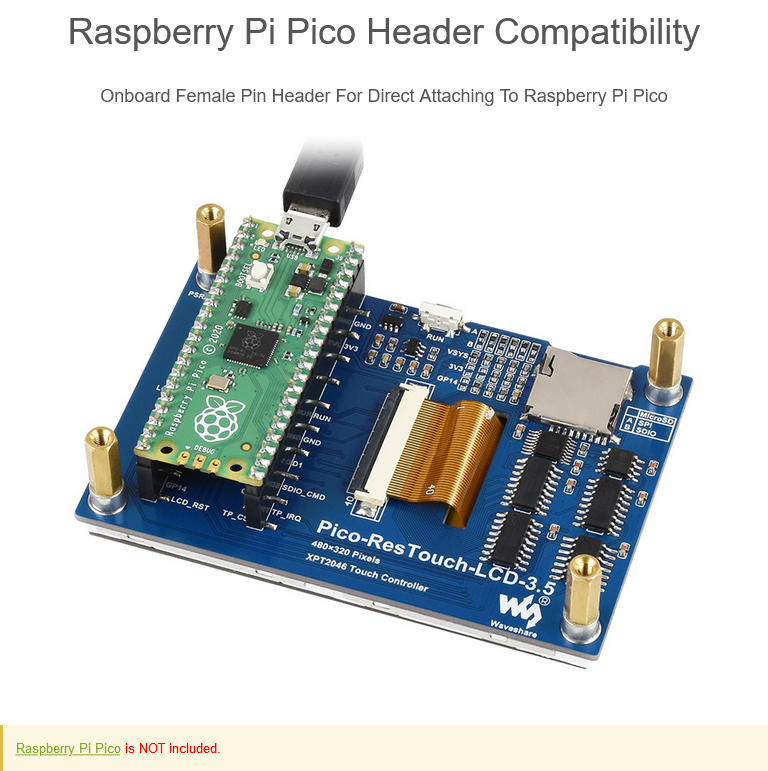

    1. 針對樹莓派 Pico 介面設計,相容Raspberry Pi Pico 系列主板,內建排針插座,可以直接連接 Pico
    2. 480320 解析度液晶螢幕,65K彩色,可以清晰地顯示彩色圖片
    3. 內建電阻式觸控控制晶片 XPT2046 ,相較用 AD 針腳控制觸控板方案,觸控效果更流暢
    4. 內建 Micro SD 卡槽,可以放入圖片直接進行顯示
    5. 背光燈可程式控制,更省電
    6. 提供完善配套資料 (Raspberry Pi Pico C/C++ 和 MicroPython 等範例程式)

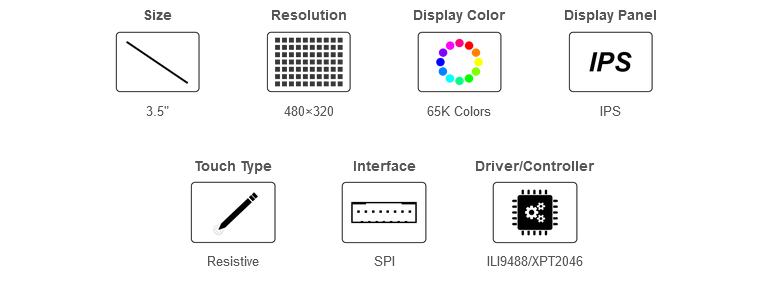

    7. 相關參數:
      • 工作電壓:5V
      • 解析度:480 × 320 Pixels
      • 通訊介面:SPI
      • 顯示尺寸:73.44 × 48.96 mm
      • 顯示面板:IPS
      • 畫素大小: 0.153 × 0.153 mm
      • 控制晶片:ILI9488/XPT2046

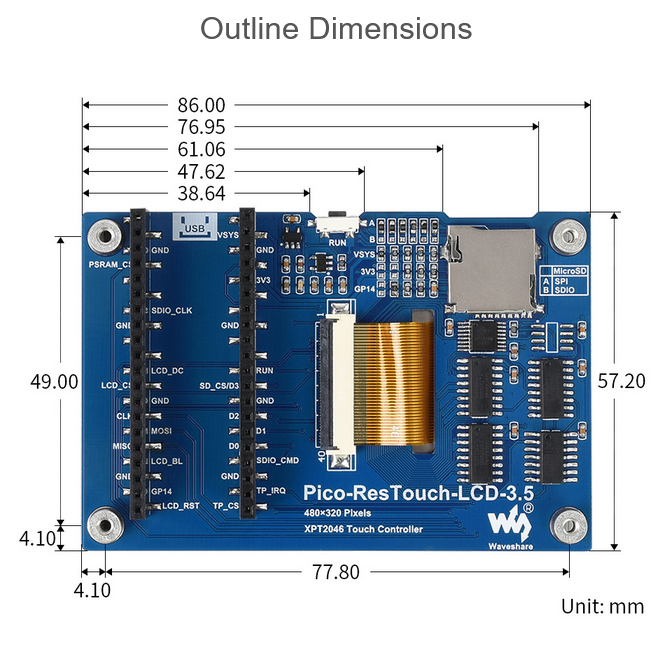

      • 商品尺寸:86.00 × 57.20 mm

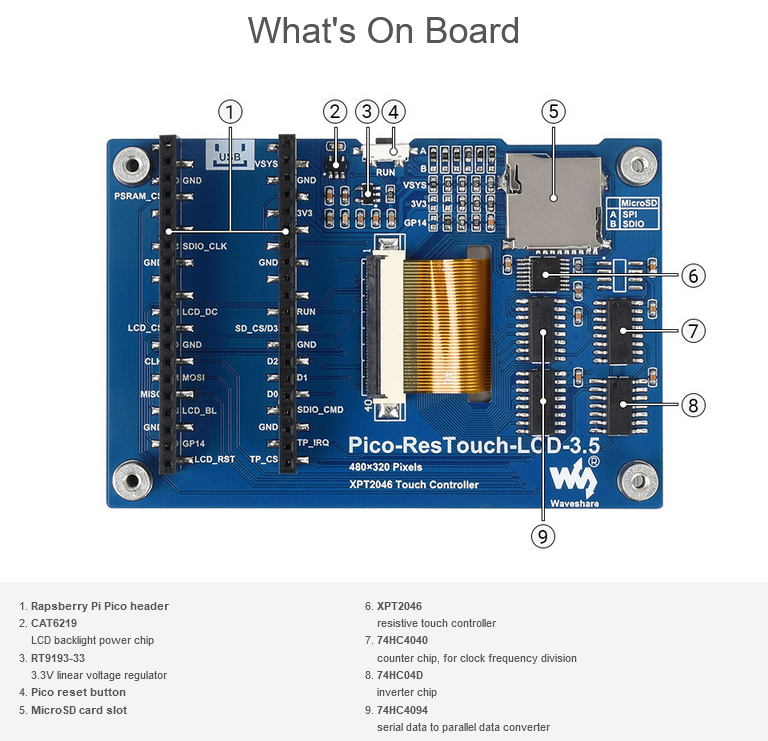

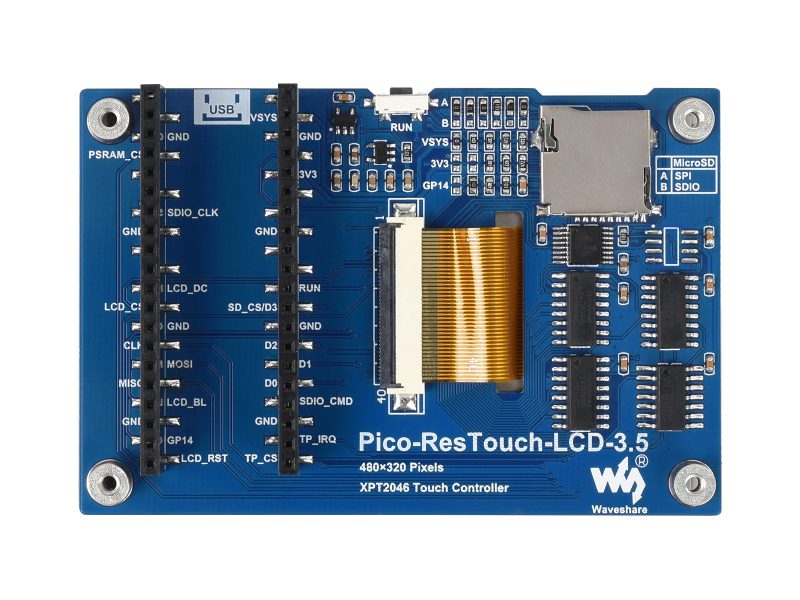

    8. 資源配置:(如資源配置圖)
      1. Raspberry Pi Pico 介面:連接 Raspberry Pi Pico 主板
      2. CAT6219:LCD 背光電源晶片
      3. RT9193-33:3.3V 線性穩壓晶片
      4. 按鍵:Pico 重製按鍵
      5. Micro SD 卡槽:
      6. XPT2046:電阻式觸控晶片
      7. 74HC4040:計數器晶片,用於時鐘分頻
      8. 74HC04D:反向器晶片
      9. 74HC4094:AD 轉換晶片

相關資料:(點我)

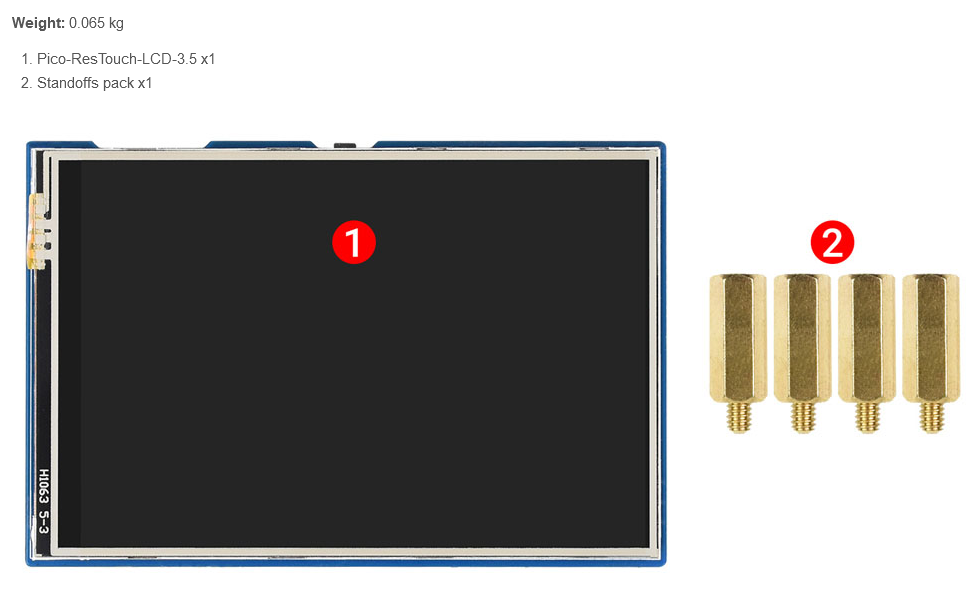

商品內容:

    1. Pico-ResTouch-LCD-3.5 × 1
    2. 觸控筆 × 1
    3. 六角銅柱包 x 1

商品評價

目前沒有評價。

搶先評價 “樹莓派 Pico 專用 3.5 吋電阻式觸控螢幕(480×320, SPI)”

微雪電子各型螢幕比較表-1

型號 影像 觸摸 聲音 支援主流設備
解析度 介面 面板 可視角度 類型 介面 面板 内建喇叭 訊號輸出 樹莓派 JETSON NANO 電腦
SPI螢幕
3.2inch RPi LCD (C) 320×240 高速SPI TFT 電阻 SPI × × × ×
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 電阻 SPI × × × ×
3.5inch RPi LCD (C) 480×320 高速SPI TFT 電阻 SPI × × × ×
4inch RPi LCD (C) 480×320 高速SPI TFT 電阻 SPI × × × ×
DPI螢幕
7inch DPI LCD 1024×600 DPI IPS 170°
DSI螢幕
7inch DSI LCD 800×480 DSI TFT 電容 I2C 鋼化玻璃
7inch DSI LCD (with cam) 800×480 DSI TFT 電容 I2C 鋼化玻璃
HDMI / TYPE-C螢幕
3.5inch HDMI LCD 480×320 HDMI IPS 160° 電阻 SPI × × 僅顯示
4inch HDMI LCD 480×800 HDMI IPS 170° 電阻 SPI × × × 僅顯示
4inch HDMI LCD (C) 720×720 HDMI IPS 170° 電容 Type-C / I2C 鋼化玻璃
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 電阻 SPI × × 僅顯示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 電容 USB ×
4.3inch DSI LCD 800×480 DSI IPS 160° 電容 I2C 鋼化玻璃 × × × ×
5inch DPI LCD 800×480 DPI IPS 160° × × × × × × ×
5inch HDMI LCD 800×480 HDMI TFT 電阻 SPI × × × ×
5inch HDMI LCD (附外殼) 800×480 HDMI TFT 電阻 SPI × × × ×
5inch HDMI LCD (B) 800×480 HDMI TFT 電阻 USB × × ×
5inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT 電阻 USB × × ×
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT 電阻 USB × ×
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT 電容 USB 鋼化玻璃 ×
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 ×
5.5inch HDMI AMOLED (附外殼) 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 × × ×
7inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI × × × 僅顯示
7inch HDMI LCD (B) 800×480 HDMI TFT 電容 USB × × ×
7inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT 電容 USB × × ×
7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 電容 USB × × ×
7inch HDMI LCD (C) (附外殼) 1024×600 HDMI IPS 170° 電容 USB × × ×
7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 電容 USB ×
7inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA IPS 170° 電容 USB 鋼化玻璃 ×
7inch FHD Monitor 1080×1920 HDMI IPS 170° 電容 USB 鋼化玻璃
7HP-CAPQLED 1024×600 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃
7.9inch HDMI LCD 400×1280 HDMI IPS 170° 電容 USB 鋼化玻璃 ×
9inch 2560×1600 Monitor 2560×1600 HDMI IPS 178° 電容 USB 鋼化玻璃
10.1inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI × × × 僅顯示
10.1inch HDMI LCD (B) (附外殼) 1280×800 HDMI IPS 170° 電容 USB 鋼化玻璃 × × ×
10.1inch HDMI LCD (E) 1024×600 HDMI IPS 170° 電容 USB 鋼化玻璃 ×
10.1inch HDMI LCD (G) (附外殼) 1920×1200 HDMI IPS 160° 電容 USB 鋼化玻璃
10.1inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA TFT 電容 USB × ×
10.1HP-CAPQLED 1280×720 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃
10.5inch HDMI AMOLED 2560×1600 HDMI AMOLED 160° 電容 USB 鋼化玻璃
11.6inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
11.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
12.5inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃
13.3inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
13.3inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
13.3inch HDMI LCD (H) (附外殼) V2 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
15.6inch HDMI LCD(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 ×
15.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃

SPI螢幕

  • 優點:售價低
  • 缺點:幀率低,僅適合低解析度,僅支援樹莓派,佔用樹莓派40pin GPIO介面(SPI),樹莓派系统兼容性差

DPI螢幕

  • 優點:售價低,幀率高,支援多種解析度,樹莓派系統相容性佳
  • 缺點:僅支援樹莓派,佔用樹莓派40pin GPIO介面

DSI螢幕

  • 優點:售價適中,幀率高,不佔用樹莓派40pin GPIO介面,樹莓派系統相容性佳
  • 缺點:僅支援樹莓派

HDMI / TYPE-C螢幕

  • 優點:幀率高,支援多種解析度,支援多種設備,不佔用樹莓派40pin GPIO介面,樹莓派系統相容性佳
  • 缺點:售價較高

樹莓派 Pico 及 Pico 2 規格比較表

型號 Pico 2 Pico
處理器 雙核 ARM Cortex-M33

雙核 Hazard3 RISC-V

@150MHz

雙核 ARM Cortex-M0+

@133MHz

SRAM 520KB 264KB
Flash 4MB 2MB
安全功能 啟動簽名、可用於解密的 OTP 存儲、硬體 SHA-256 加速器等
外接設備 2 × UART

2 × SPI

2 × I2C

3 × ADC

1 × USB 1.1 和 PHY

12 × PIO 狀態機 8 × PIO 狀態機
24 × PWM 16 × PWM
1 × HSTX
GPIO 針腳 26

微雪電子各型螢幕比較表-2

型號 類型 顯示顏色 解析度 顯示面積
(mm×mm)
支援介面 驅動晶片 尺寸
(mm×mm)
排針介面
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 彎排針
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排針
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 彎排針
0.96inch OLED (B) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 直排針
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5
PH2.0端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 彎排針
1.3inch OLED (B) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 直排針
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.47inch LCD Module LCD 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子

樹莓派 Pico 系列商品比較表

編號 商品圖/型號 穩壓晶片 USB Flash 鋰電池埠 特性 參考售價
RP2350 主晶片
28568 pico树莓派原版
Pico 2
DC-DC, 800mA Micro USB 4MB 268
RP2040 主晶片
23108 pico树莓派原版
Pico W
DC-DC, 3000mA Micro USB 2MB 有 WIFI 298
23104 pico树莓派原版
Pico WH
DC-DC, 3000mA Micro USB 2MB 有 WIFI CALL
19310 pico树莓派原版
Pico
DC-DC, 800mA Micro USB 2MB 188
22600 pico树莓派原版
Pico H
DC-DC, 800mA Micro USB 2MB CALL
22809 pico微雪Type-A 版
Type-A 版
LDO, 500mA Type-A 4MB CALL
20187 pico微雪Type-C 版
Type-C 版
LDO, 800mA Type-C 2MB 128
24664 pico微雪微型版
微型版
LDO, 500mA 分體式
Type-C
2MB 分體式设计,可透過 FPC 導出 Type-C 介面 CALL
24594 pico微雪 RBG 矩陣版
RBG 矩陣版
LDO, 500mA Type-C 2MB 內建 5 × 5 RGB LED 矩陣 CALL
24082 pico微雪網路埠版
網路版
LDO, 500mA Type-C 4MB 有網路埠 CALL
26616 pico微雪藍芽版
藍芽版
LDO, 300mA 分體式
Type-C
2MB 支援藍芽 5.1,分體式设计,可透過 FPC 導出 Type-C 介面 CALL
26372 RP2040 微控制器开发板 0.99 圓形 LCD 版
0.99″ 圓形 LCD
有外殼版
LDO, 500mA Type-C 2MB 0.99 吋 IPS,CNC 金屬外殼 CALL
22668 RP2040 微控制器开发板 1.28'' 圓形 LCD 版
1.28″ 圓形 LCD 版
LDO, 300mA Type-C 2MB 支援(邊充邊放) 1.28 吋 IPS CALL
26369 RP2040 微控制器开发板 1.28'' 圓形 LCD 有外殼版
1.28″ 圓形 LCD
有外殼版
LDO, 300mA Type-C 2MB 支援(邊充邊放) 1.28 吋 IPS,CNC 金屬外殼 CALL
24580 RP2040 圓形觸控 LCD 版
1.28″ 圓形觸控 LCD 版
LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.28 吋觸控螢幕 CALL
26371 RP2040 圓形觸控 LCD 版有外殼
1.28″ 圓形觸控 LCD
有外殼版
LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.28 吋觸控螢幕,CNC 金屬外殼 CALL
28161 RP2040 圓形觸控 LCD 版有外殼
1.69″ 圓角觸控 LCD
LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.69 吋觸控螢幕 CALL
20330 pico微雪LCD 版
0.96″ LCD 版
DC-DC, 2000mA Type-C 2MB 支援(邊充邊放) 0.96 吋 IPS CALL
20290 pico微雪升級版
升級版
DC-DC, 2000mA Type-C 4MB/16MB 支援(邊充邊放) CALL
25506 RP2040-PiZero
DVI 介面版
LDO, 300mA Type-C 16MB 支援(邊充邊放) 內建 DVI 介面、Micro SD 卡座和 PIO-USB 介面 CALL
26379 PICO-Cam-A
攝影鏡頭 LCD 版
Type-C 16MB 內建灰度攝影鏡頭、1.14 吋 IPS CALL
