樹莓派電壓電流及功率監測模組(I2C, 4通道)

NT$ 938 (含稅)

You Save: NT$ 150 (14%)



適用樹莓派A+/B+/2B/3B/3B+/4B/Zero/ZeroW

售價含稅,隨貨附發票

保固3個月

14 件庫存

NT$ 1,818 (含稅)
NT$ 588 (含稅)

描述

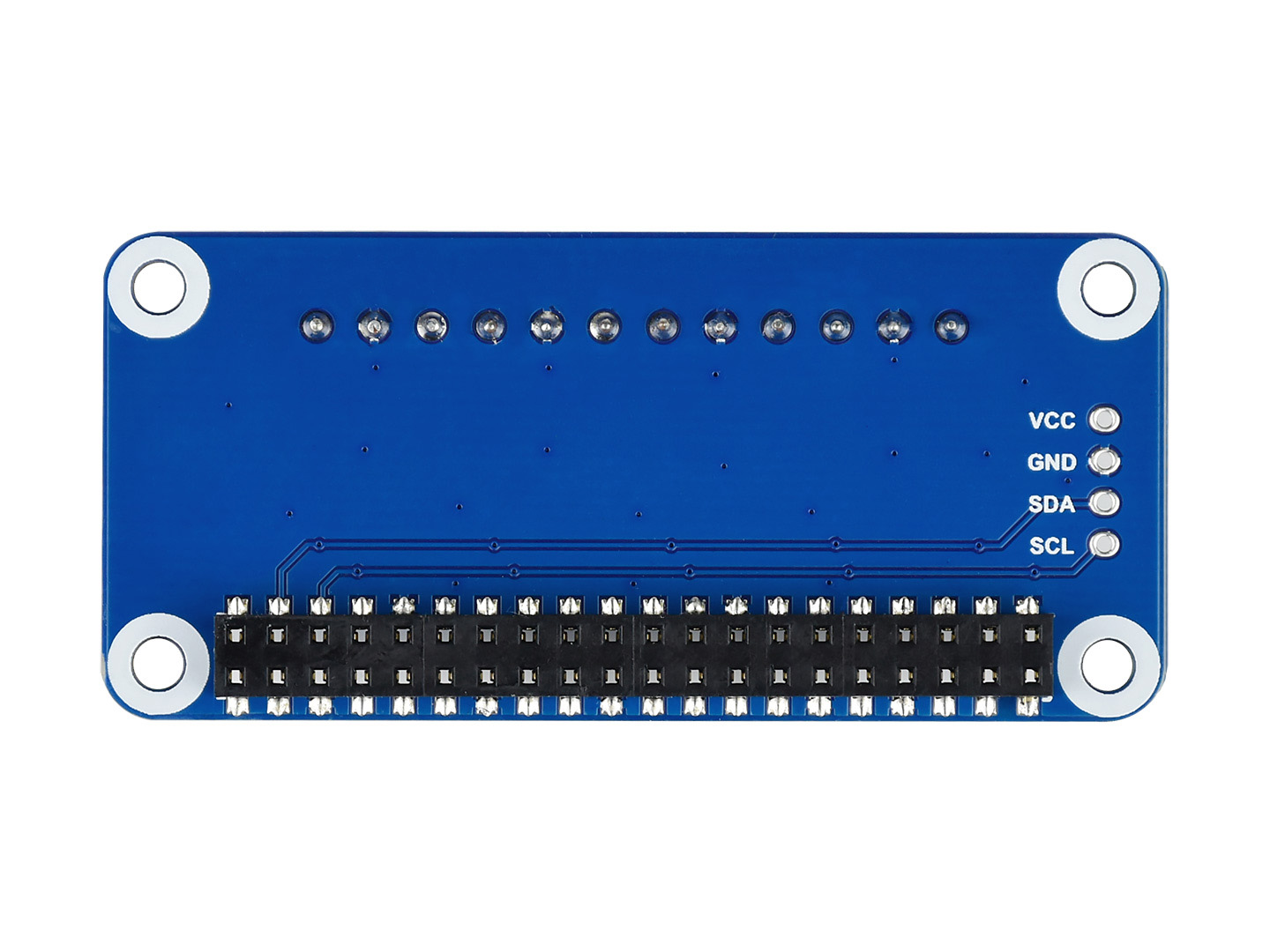

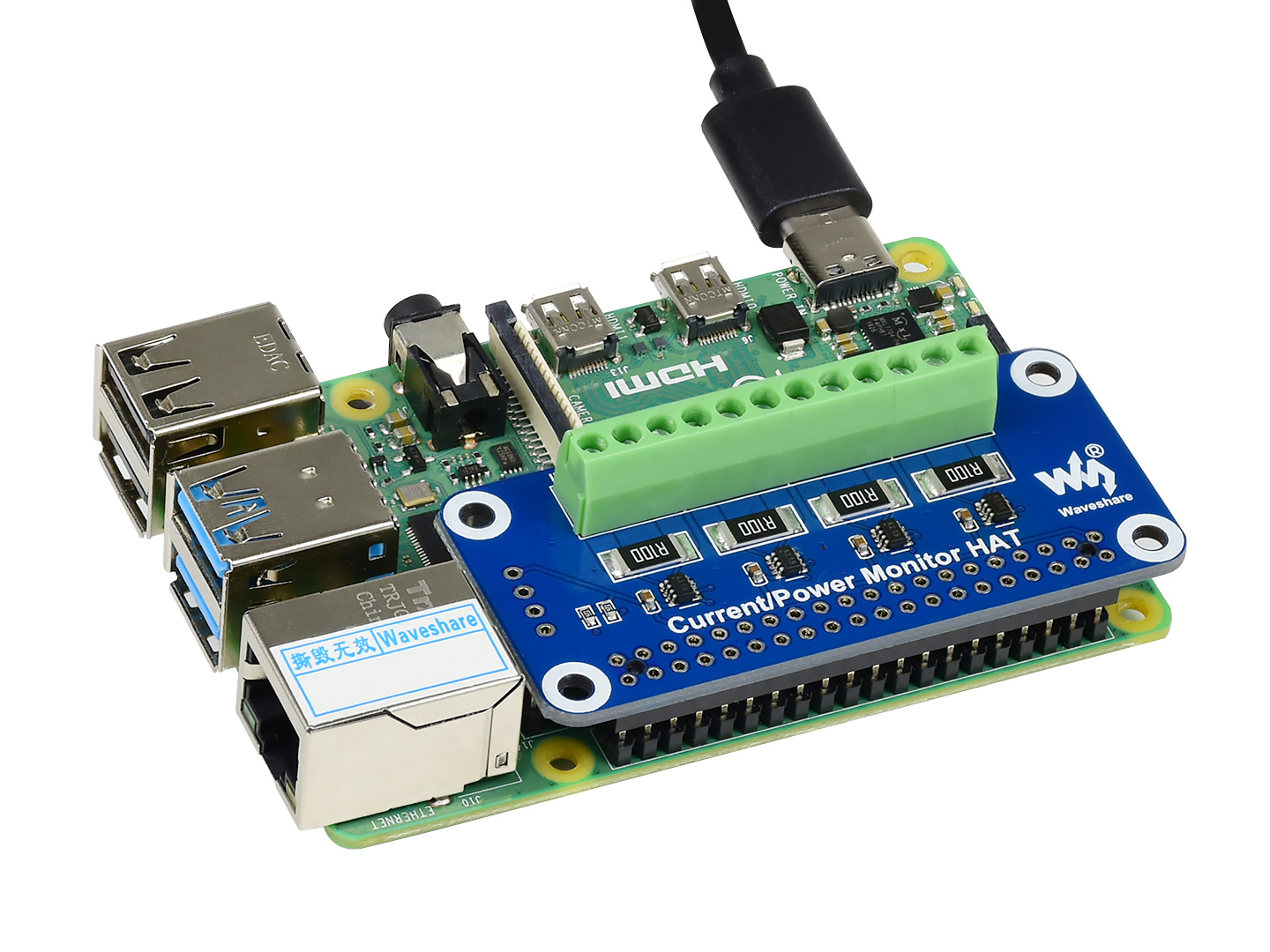

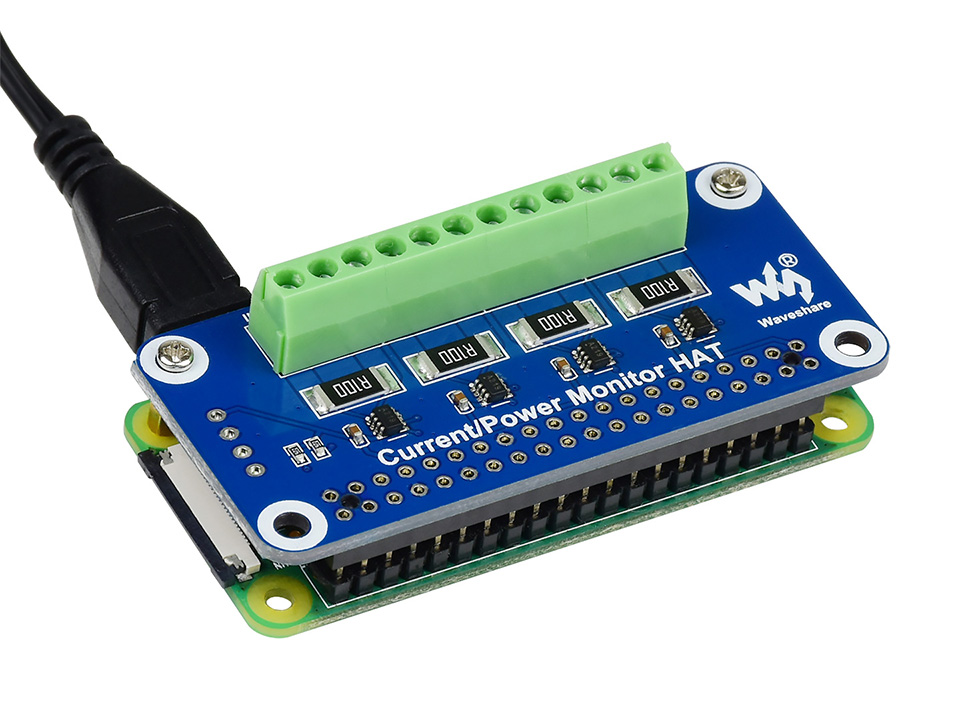

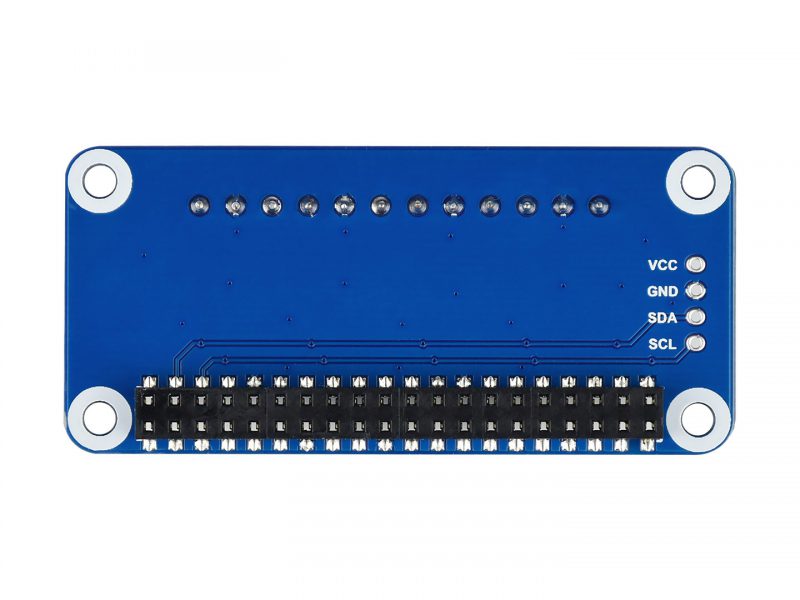

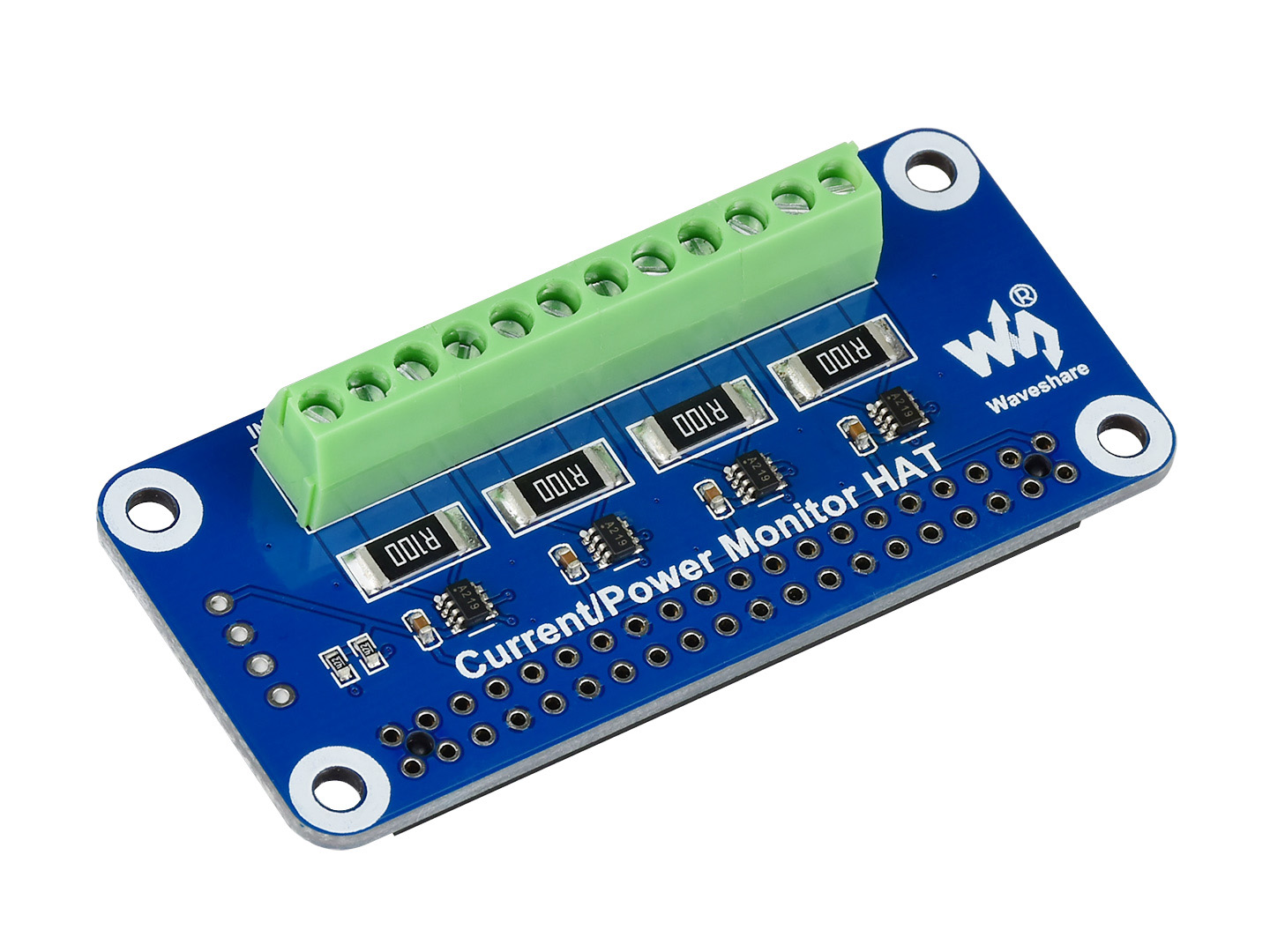

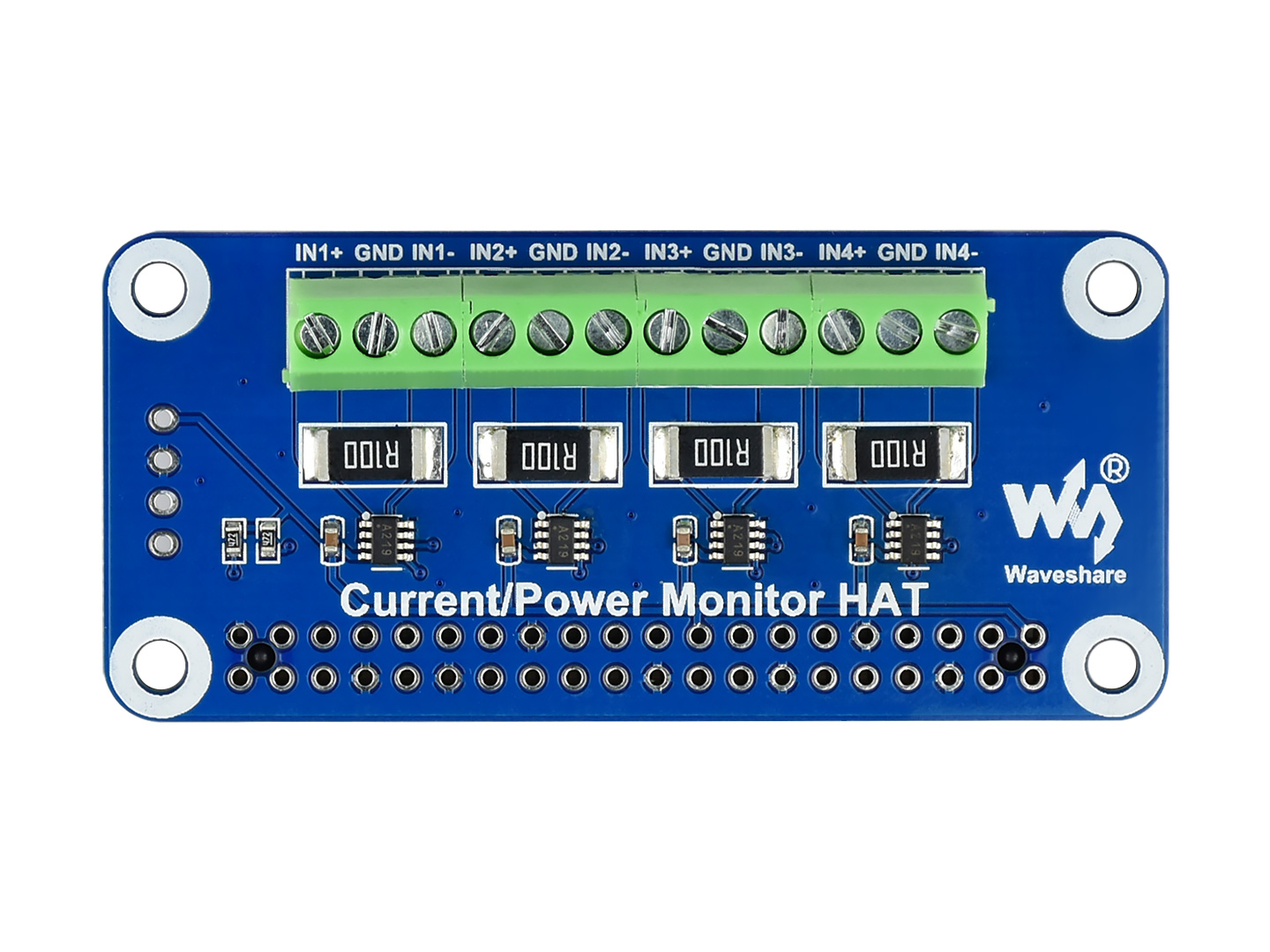

樹莓派電壓電流及功率監測模組(I2C, 4通道)

商品特點:

    • 相容樹莓派各種型號,可監測通道電壓、電流、功率及採樣電阻兩端電壓。
    • 支援4通道監測,採用I2C/SMBus介面控制。
    • 內建0.1歐姆%1採樣電阻,可測量雙向電流,範圍高達3.2A。
    • 內建12位ADC,可設定連續多次轉換,測量電壓範圍0~26V。
    • 內建乘法暫存器,可直接計算輸出測量功率。
    • 內建I2C控制介面,可連接其他主機板。
    • 提供使用者完整相關資料(Raspberry/Arduino/STM32等範例程式)

商品規格:

    • 工作電壓: 3.3V/5V
    • 控制介面:I2C/SMBus
    • 採樣電阻:0.1歐姆 1%
    • 電壓範圍:0~26V
    • 電流範圍:±3.2A
    • 分辨率:0.8mA(量程 ±3.2A) 或 0.1mA(量程 ±400mA)

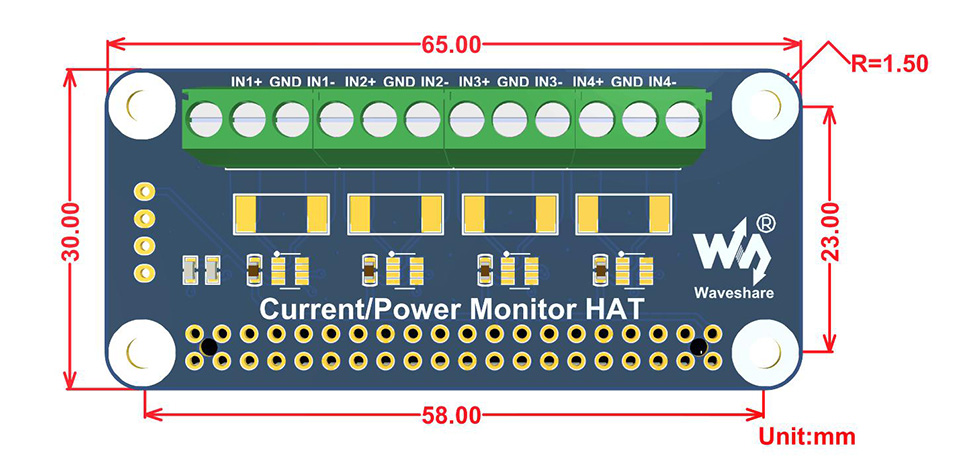

    • 尺寸:65mm × 30mm
    • 圓孔直徑:3.0mm

商品內容:

    1. Current/Power Monitor HAT × 1

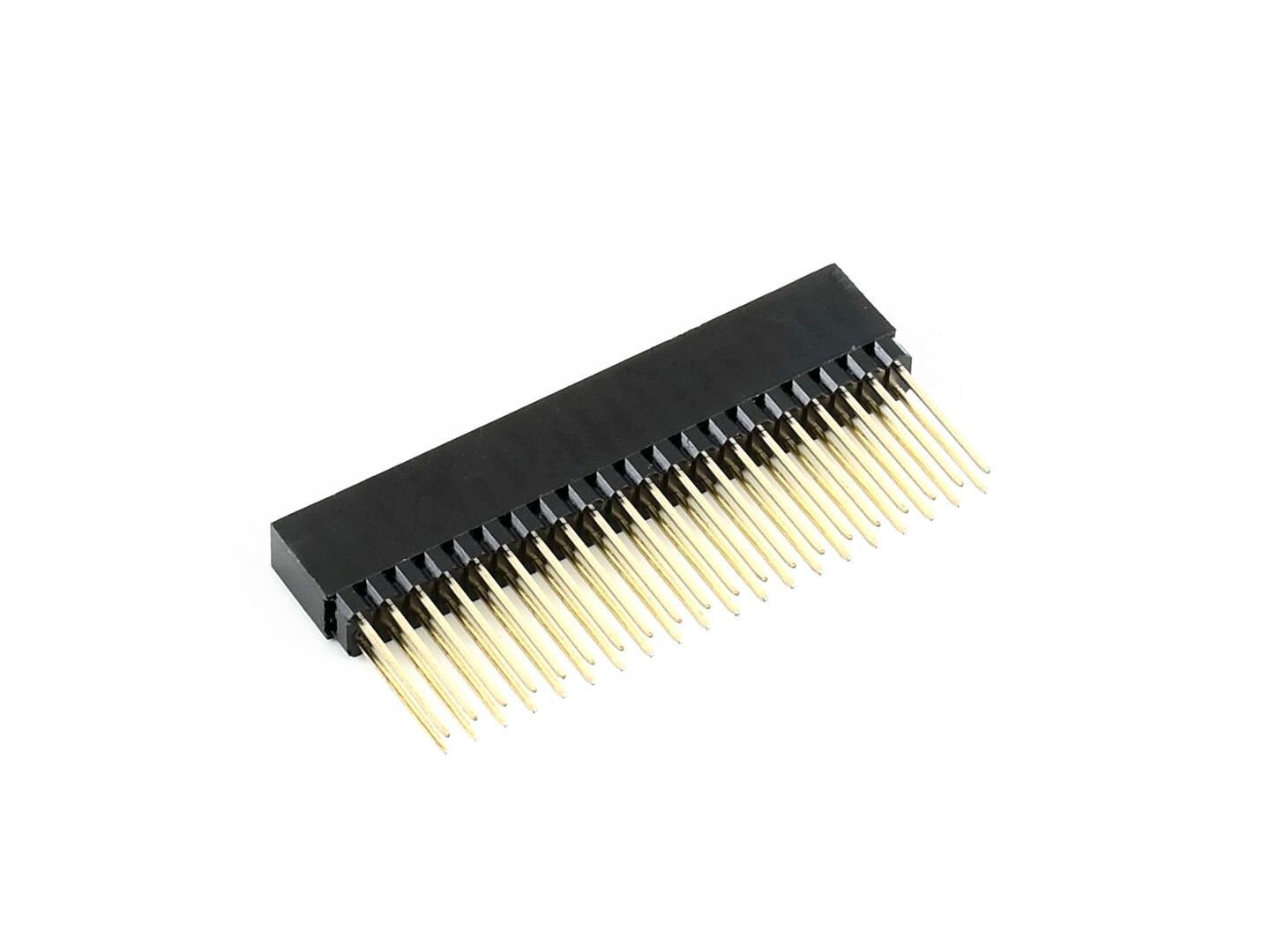

    2. 2×20PIN長排針座 × 1

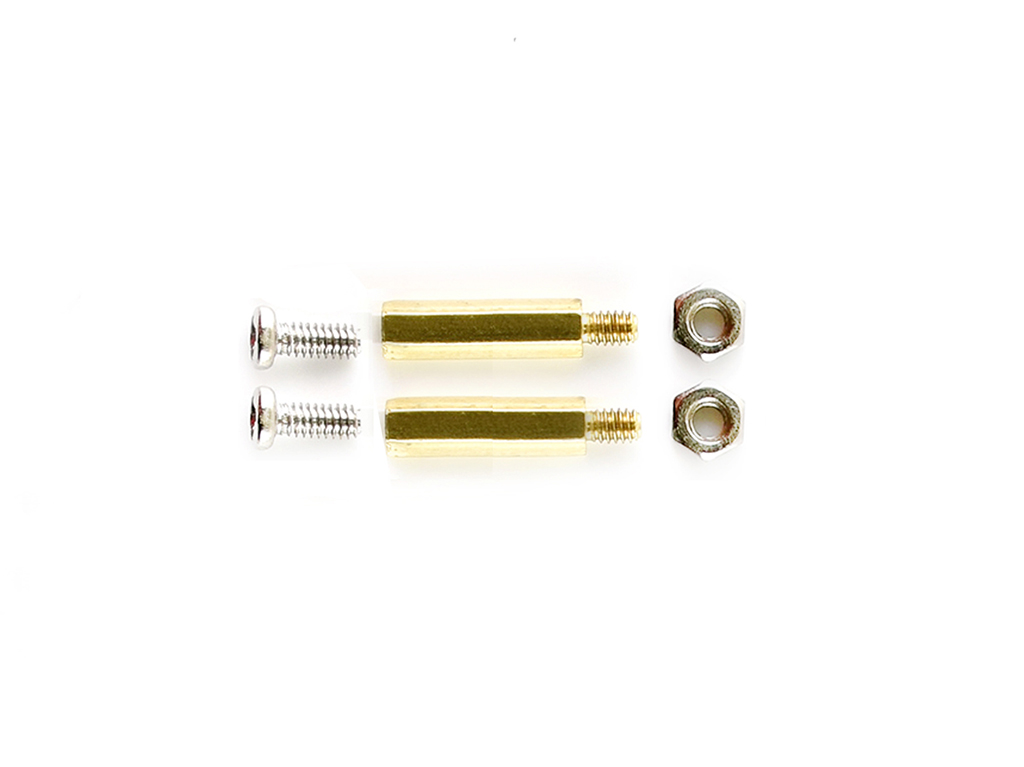

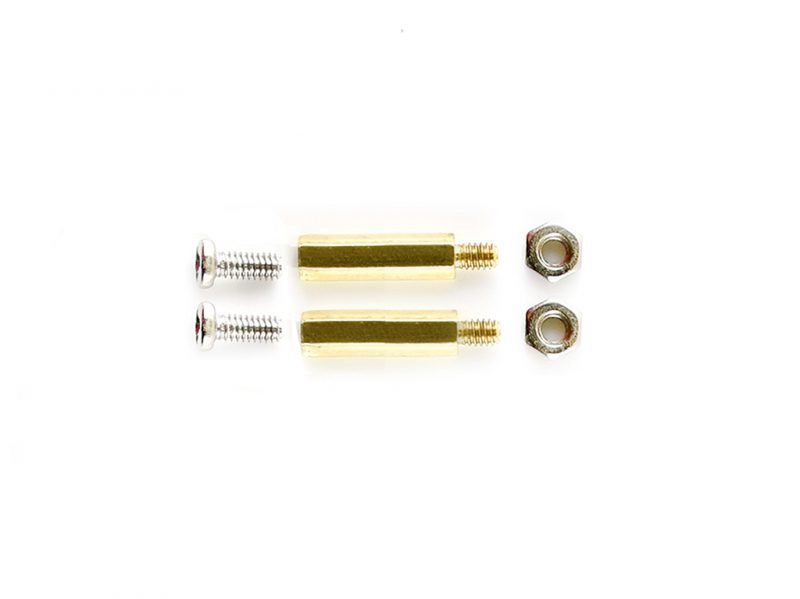

    3. RPi銅柱包(2PCS套) ×1

商品評價

目前沒有評價。

搶先評價 “樹莓派電壓電流及功率監測模組(I2C, 4通道)”

微雪電子 Modbus 繼電器比較表

商品型號 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
SKU 24964 27876 27928 17497 25739 26517 24921 25140
參考售價 1368 1588 2368 1238 1238 1288 1588 2188
商品圖片 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
通訊参數
通訊介面 乙太網路埠 (支援 PoE) RS485 介面
通訊
波特率
4800,9600,19200,38400,57600,115200,128000,256000 (可設定)
預設通訊
格式
9600,N,8,1
通訊協議 TCP/UDP/MQTT RS485 協議
Modbus
協議
Modbus RTU 協議 或 Modbus TCP 協議 Modbus RTU 協議
設備地址 不可設定,透過 IP 地址識別設備 1~255 (可設定,支援並聯多個)
IO 控制介面
輸出控制 (DO) 8 路繼電器 30 路繼電器 8 路繼電器 16 路繼電器 32 路繼電器
繼電器
類型
一常開、一常關
繼電器連接負載 ≤10A 250V AC 或 ≤10A 30V DC
輸入控制 (DI) 8 路輸入 8 路輸入
數位輸入範圍 5~36V,無源輸入/有源輸入 (NPN 型或 PNP 型),內建雙向光耦 5~36V,無源輸入/有源輸入 (NPN 型或 PNP 型),內建雙向光耦
其他参數
供電方式 PoE 網路埠,DC 5.5*2.1 電源介面 或 接線端子 DC 5.5*2.1 電源介面 或 接線端子
供電範圍 7~36V 寬電壓 5V 7~36V 寬電壓 5V 7~36V 寬電壓
外形尺寸mm 145×90×40 175×90×40 300×110×60 145×90×40 175×90×40 200×110×60 300×110×60
安装方式 標準 DIN 35mm 導軌安裝 或 螺絲孔掛壁安裝
PK項 UART TO ETH RS485 TO ETH RS232/485 TO ETH 2-CH UART TO ETH
SKU 12161 15731 15729 20655
參考售價 CALL 818 1268 CALL
微控制器 Cortex-M0 Cortex-M0 Cortex-M4(主頻高達120MHz) CH9121
乙太網路埠 RJ45(10/100Mbps自適應)
協議:IP,TCP,UDP,ARP,ICMP,DHCP,DNS,HTTPD Client TCP/UDP
緩存:發送6Kbyte,接收4Kbyte 緩存:發送16Kbyte,接收16Kbyte
序列介面 UART RS485 RS232+RS485(可同時工作) UART
波特率:600bps~460.8Kbps 波特率:600bps~230.4Kbps 300~921.6Kbps
硬體流:不支援 硬體流:支援 硬體流:不支援
資料位:5,6,7,8
停止位:1,2
校驗位:None,Even,Odd,Space,Mark
緩存:接收800byte 緩存:發送2Kbyte,接收2Kbyte
成幀機制:4字節打包時間,字節長度400 成幀機制:4字節打包時間,字節長度1460,可自定義
特色功能 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件 KeepAlive 機制,網路韌體升級
Modbus網關、Websocket(網頁轉序列)
工作模式 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client TCP Server、TCP Client、UDP Server、UDP Client
支援Client數 TCP Server下,可自定義連接的Client數(1~16) TCP Server下,支援兩路Socket,每路可連接8個Client TCP Server下,可自定義連接的Client數(1~8)
配置方式 內建網頁,上位機設定軟體,序列指令 上位機設定軟體,序列指令
介面保護 電源:防反接, ESD 保護,防突波
網路埠:1.5KV電磁隔離保護
RS485:ESD保護,防靜電2KV,2.2KΩ上下拉電阻
防雷保護,過流保護
供電電壓 3.3V/5V 5~7V 5~36V 3.3V/5V
工作電流 150mA@5V 110mA@5V 86.5mA@5V 140mA@5V
工作溫度 -25~75℃ -40~85℃
存儲溫度 -40~105℃ -55℃~125℃
產品尺寸 50.5 × 22.6 × 15mm 70 × 63.6 × 25mm 82.8 × 85.7 × 25mm 53 × 22mm
項次 Sense HAT (B) Sense HAT (C) 樹莓派 Sense HAT 備註
陀螺儀 測量範圍:±250/500/1000/2000 dps
分辨率:16位
測量範圍:±16/32/64/128/256/512/1024/2048 dps
分辨率:16位
測量範圍:±245/500/2000 dps
分辨率:16位
C型角速度可選量程更多
加速度計 測量範圍:±2/4/8/16 g
分辨率:16位
測量範圍:±2/4/8/16 g
分辨率:16位
測量範圍:±2/4/8/16 g
分辨率:16位
磁力計 測量範圍:±49 gauss
分辨率:16位
測量範圍:±49.12 gauss
分辨率:16位
測量範圍:±4/8/12/16 gauss
分辨率:16位
C型磁力測量範圍更廣
氣壓計 測量範圍:260 ~ 1260 hPa
測量精度(常温下): ±0.025hPa
測量速率:1 Hz – 75 Hz
測量範圍:260 ~ 1260 hPa
測量精度(常温下):±0.1 hPa
測量速率:1 Hz – 25 Hz
測量範圍:260 ~ 1260 hPa
測量精度(常温下):±0.1 hPa
測量速率:1 Hz – 25 Hz
B、C型大氣壓測量的精度更高,速率更快
溫溼度感測器 測量精度(溼度):±2% rH
測量範圍(溼度):0% ~ 100% rH
測量精度(温度):±0.2°C
測量範圍(温度):-30 ~ 100°C
測量精度(溼度):±2% rH
測量範圍(溼度):0% ~ 100% rH
測量精度(温度):±0.2°C
測量範圍(温度):-30 ~ 100°C
測量精度:±4.5% rH
測量範圍:20% ~ 80% rH
測量精度(温度):±0.5°C
測量範圍(温度):15 ~ 40°C
B、C型温溼度測量的精度更高,範圍更廣
其他 颜色識別感測器
高精度12位元AD轉換晶片
颜色識別感測器
高精度12位元AD轉換晶片
8×8 RGB LED矩陣
五向摇桿
B、C型內建颜色識別感測器,支援AD連接更多感測器
