-18%

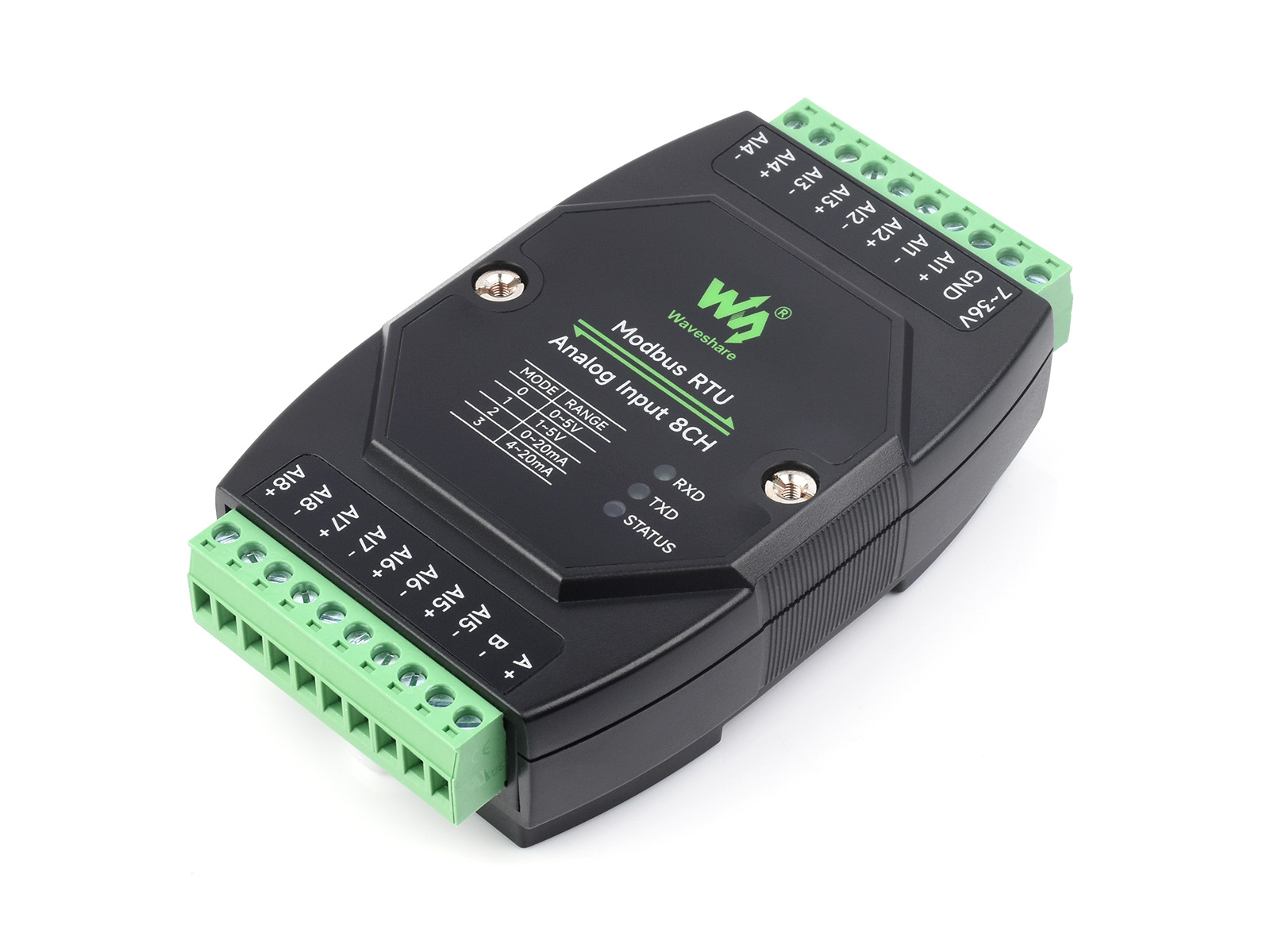

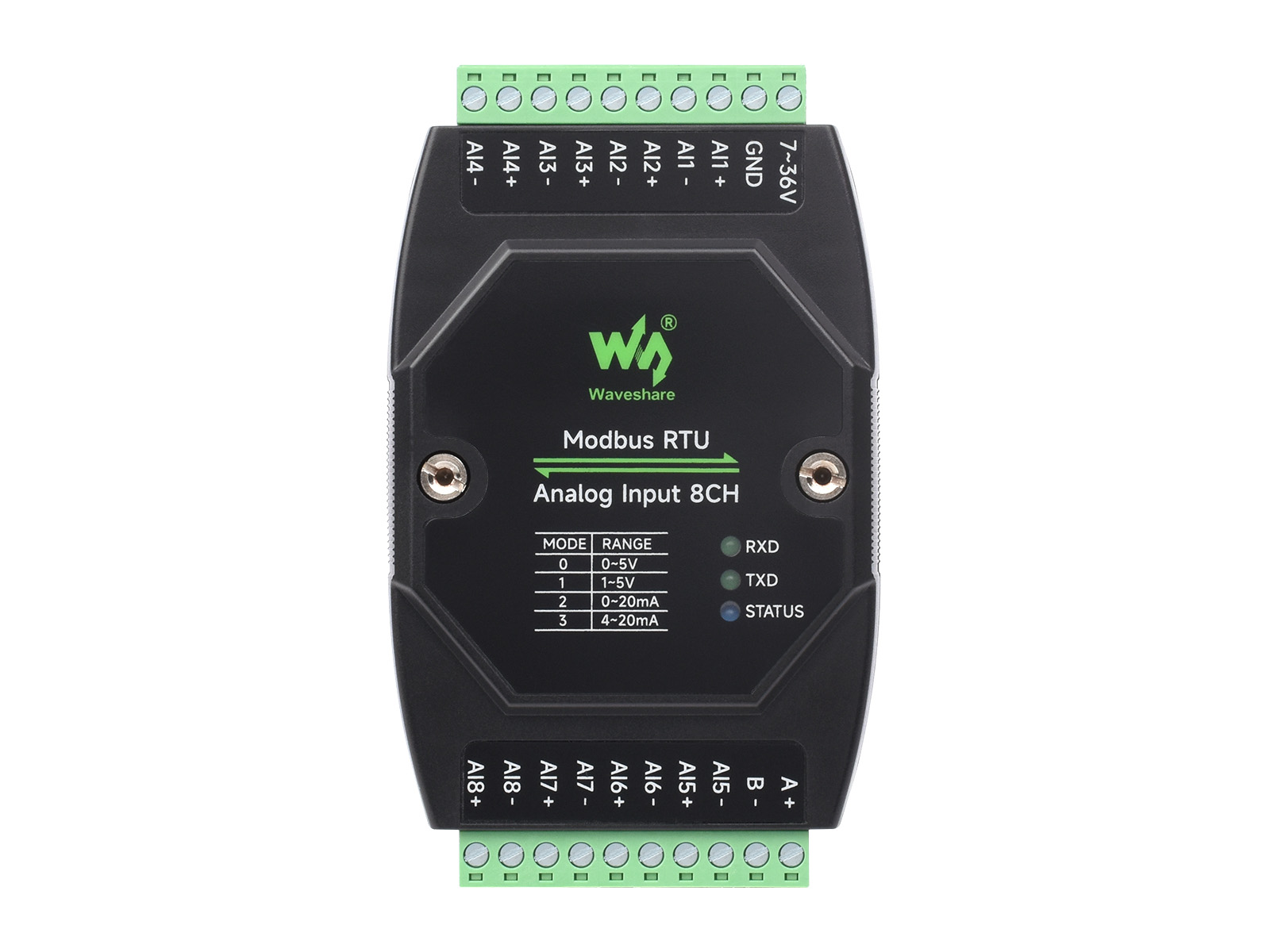

工業級 8 路模擬量採集模組 (預設電流模式0~20mA)

Name: 工業級 8 路模擬量採集模組 (預設電流模式0~20mA)
SKU: 25821
Price: 798 TWD
Availability: InStock

NT$ 798 (含稅)

You Save: NT$ 170 (18%)

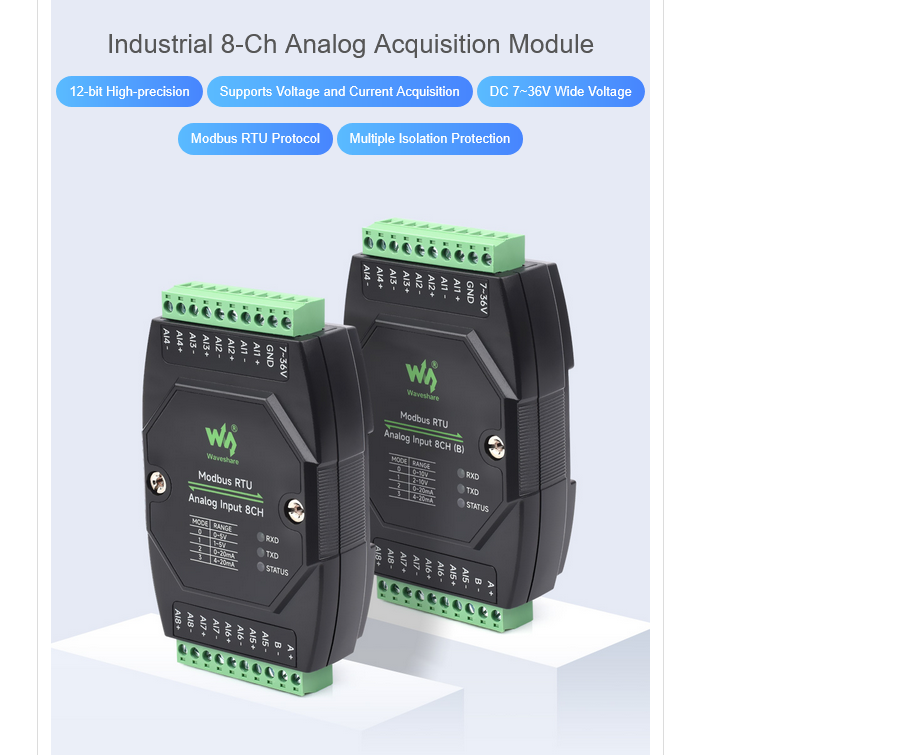

本件是一款工業標準模擬量採集模組，支援多種量程 8 路同步採集。採用 Modbus RTU 協定，內建電源隔離、磁耦隔離、自恢復保險絲和 TVS 等保護電路。

保固 3 個月

售價含稅，隨貨附電子發票

1 件庫存

工業級 8 路模擬量採集模組 (預設電流模式0~20mA)

樹莓派運算模組CM4專用電源(12V 2A, US)

1 × 樹莓派運算模組CM4專用電源(12V 2A, US)

2 件庫存

NT$ 298 (含稅)

品牌: Waveshare

型號: Modbus RTU Analog Input 8CH

貨號: 25821 分類: － RS485, －Modbus, B. AD/DA, Z. *** 依通訊協定分類 *** 標籤: Modbus, RTU

描述

工業級 8 路模擬量採集模組 (預設電流模式0~20mA)

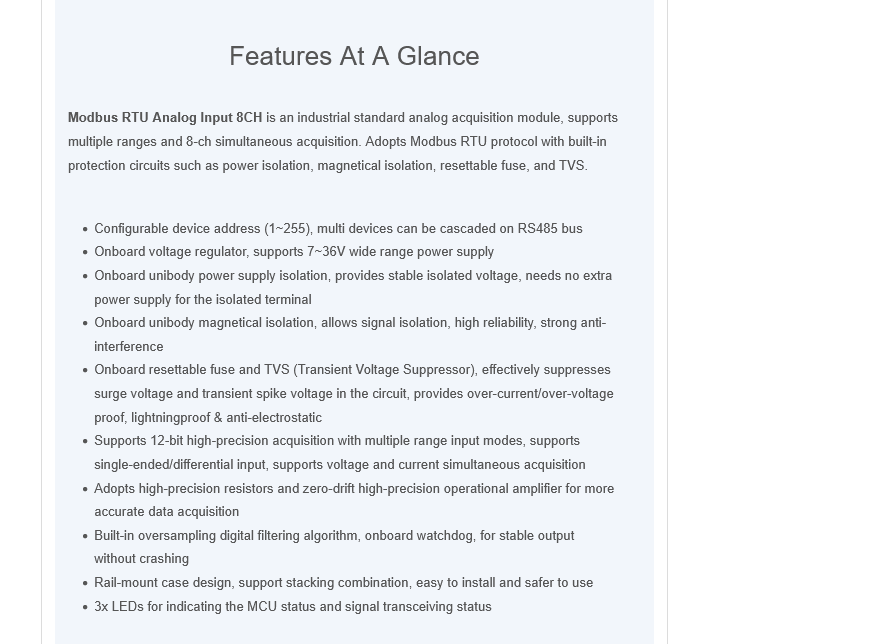

商品特點：

1. 支援設定設備地址 (1~255)，以便透過 RS485 總線並聯多個設備
2. 內建穩壓晶片，支援 7~36V 寬電壓供電
3. 內建一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
4. 內建一體式磁耦隔離，可進行訊號隔離，可靠性高、抗干擾强
5. 內建自恢復保險絲和 TVS (瞬態電壓抑制管)，可有效抑制電路中的突波電壓和瞬態尖峰電壓，防過流過壓，防雷擊靜電
6. 12 位元高精度採集，多種量程輸入模式，支援單端/差分輸入，支援電壓電流同時採集
7. 採用高精度電阻，零漂移精密運算放大器，採集資料更準確
8. 內建過採樣數位濾波算法，內建看門狗，輸出穩定不當機
9. 導軌式外殼設計，支援堆疊组合，安裝方便，使用更安全

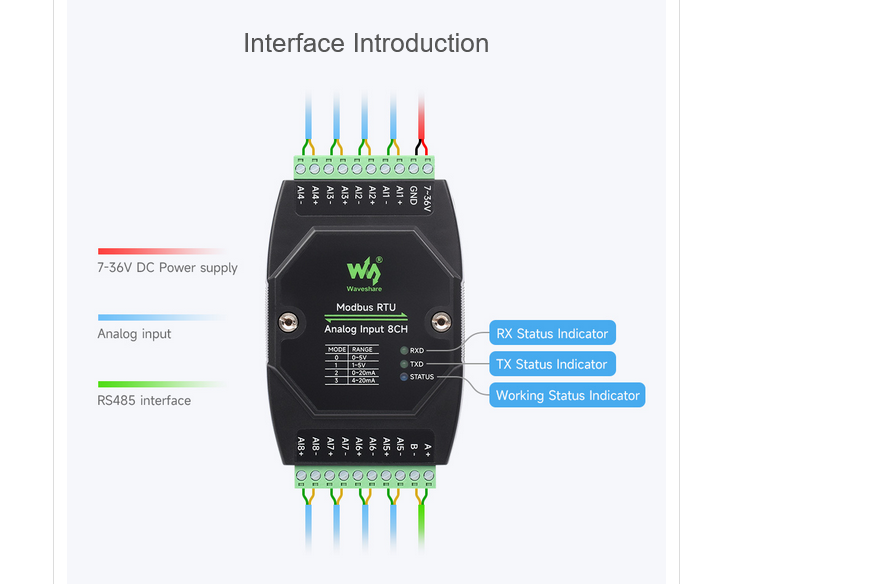

10. 外置 3 個 LED 指示燈，方便查看 MCU 狀態和訊號收發狀態

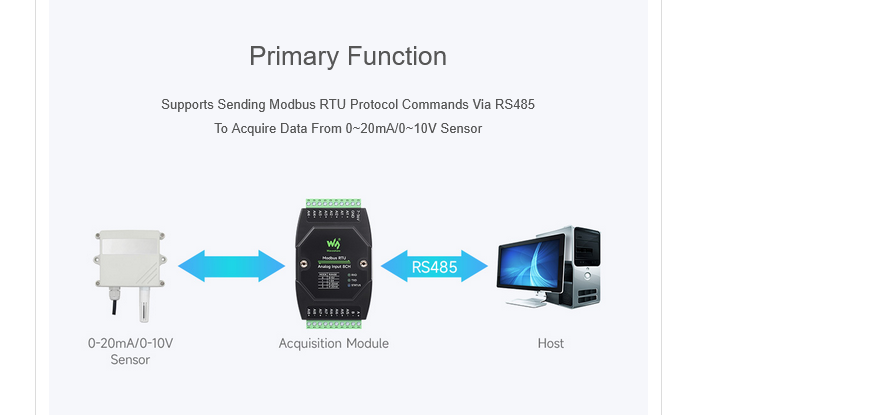

11. 基本功能：支援透過 RS485 發送 Modbus RTU 協定指令，實現收集 0~20mA/0~10V 感測器資料

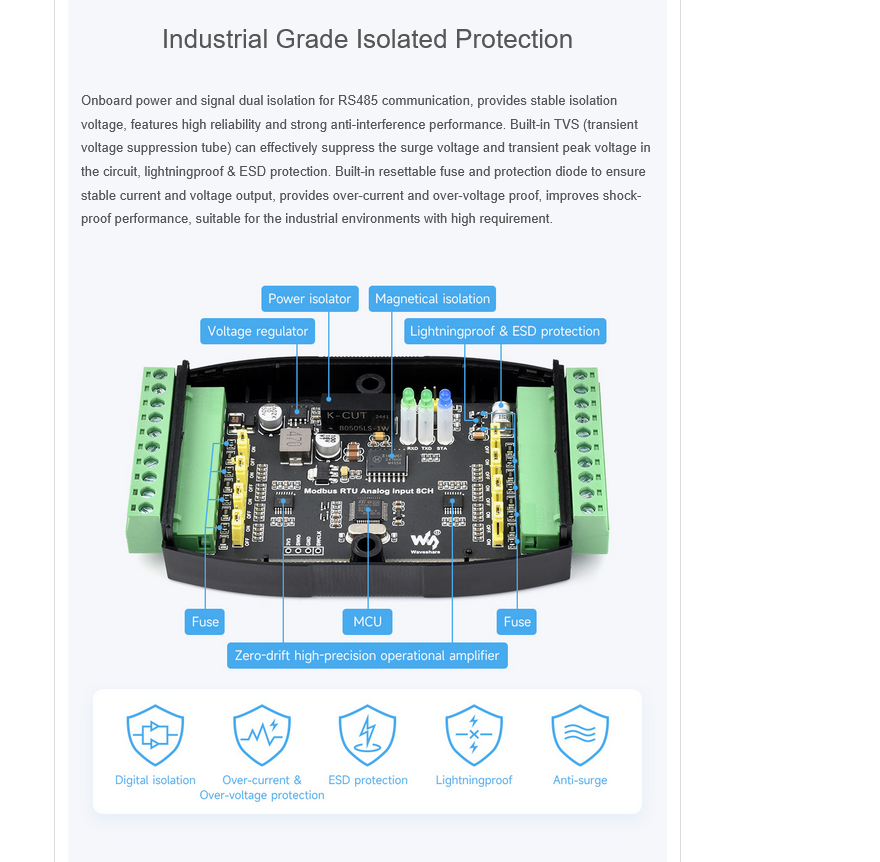

12. 工業隔離保護：RS485 通訊實現電源和訊號雙隔離、可提供穩定的隔離電壓，可靠性高，抗干擾强；內建 TVS (瞬態電壓抑制管) 可有效抑制電路中的突波電壓和瞬態尖峰電壓，防雷擊靜電；內建自恢復保險絲和保護二極管，可確保電流和電壓穩定輸出，防過流防過壓，提高抗衝擊能力，適用於高要求的工業環境

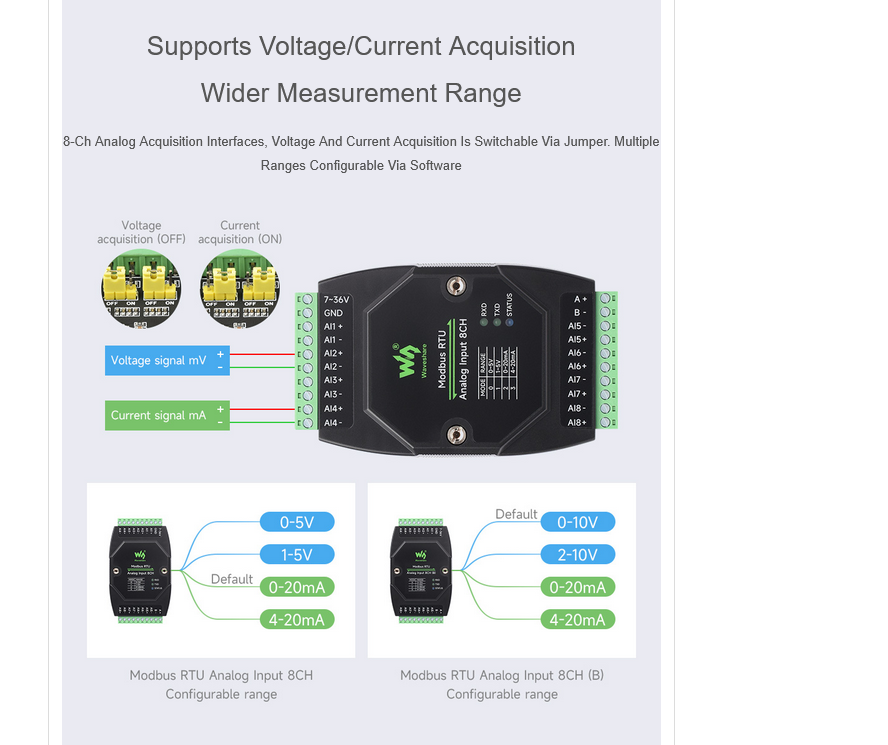

13. 支援電壓/電流收集，量程範圍更廣：8 路模擬收集介面，電壓/電流收集可透過跳線自行切換，多種量程可透過軟體設定

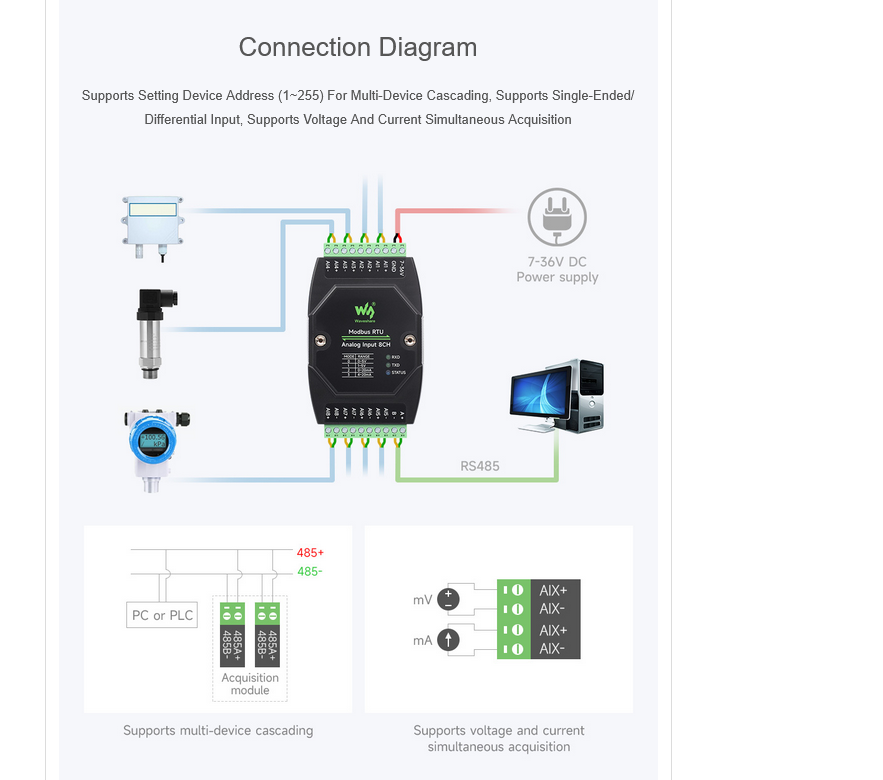

14. 支援設定設備地址 (1~255) 實現多設備並聯，支援單端輸出/差分輸出，支援電壓/電流同時輸出

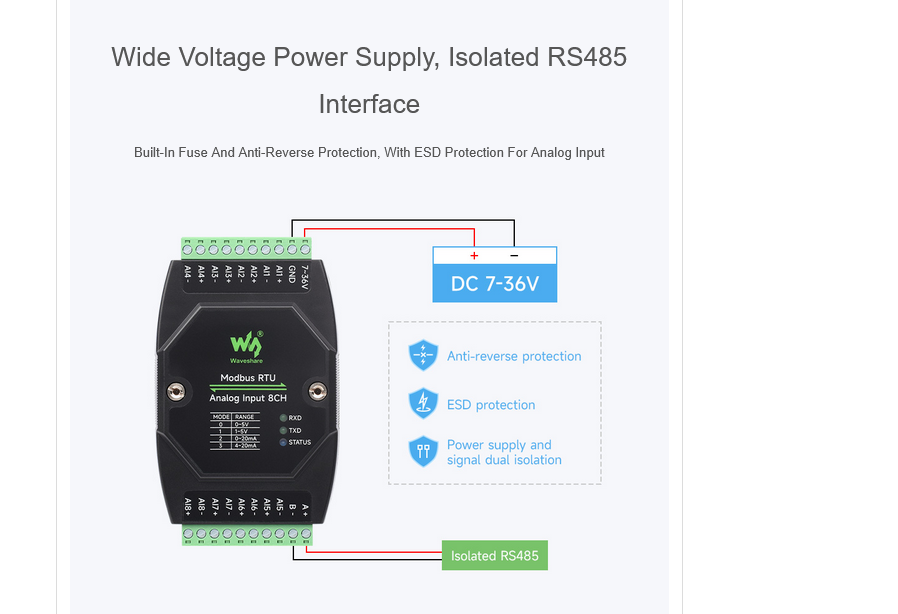

15. 寬電壓供電，隔離 RS485：內建保險絲，防反接保護，模擬輸入內建靜電保護

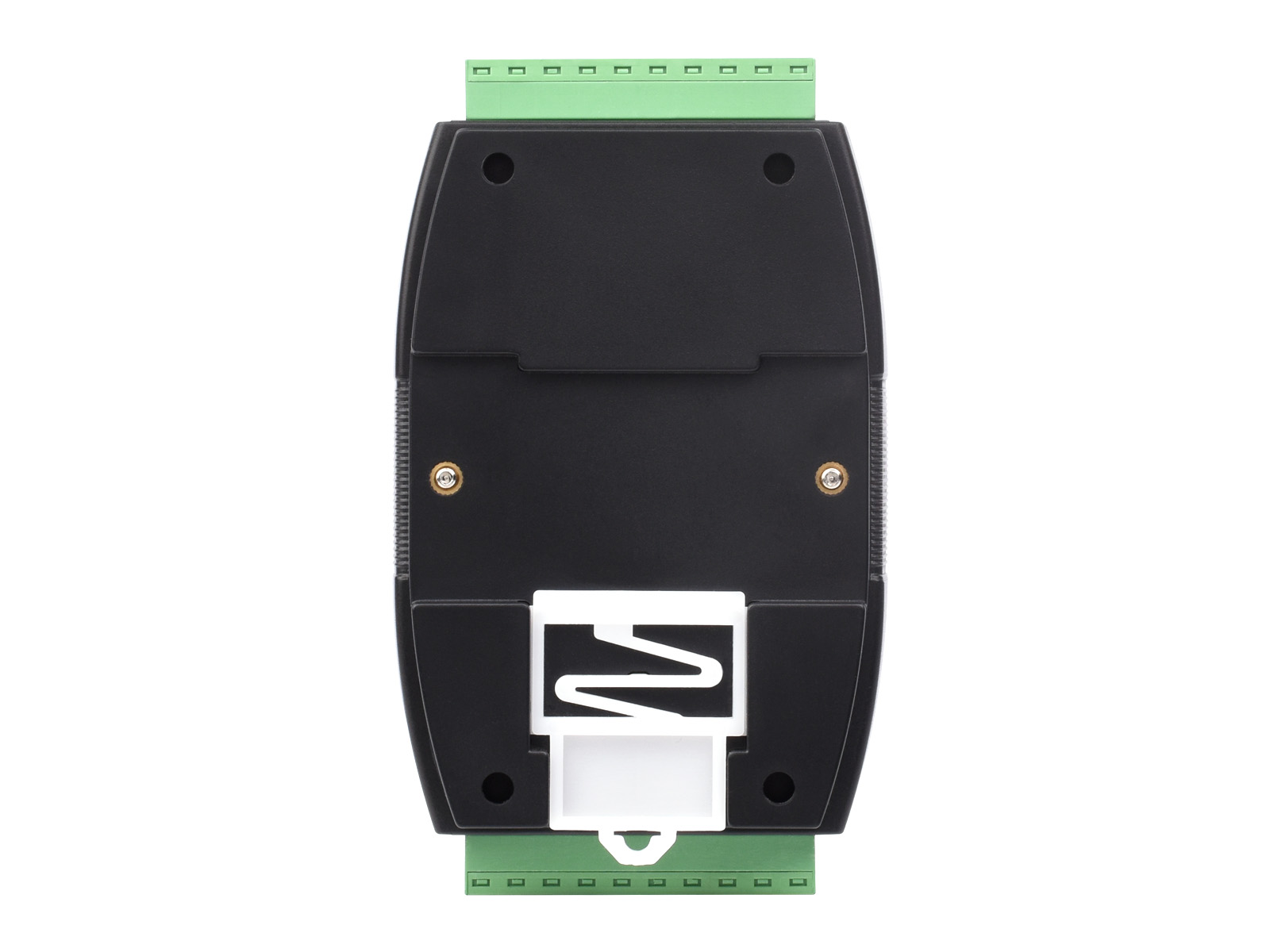

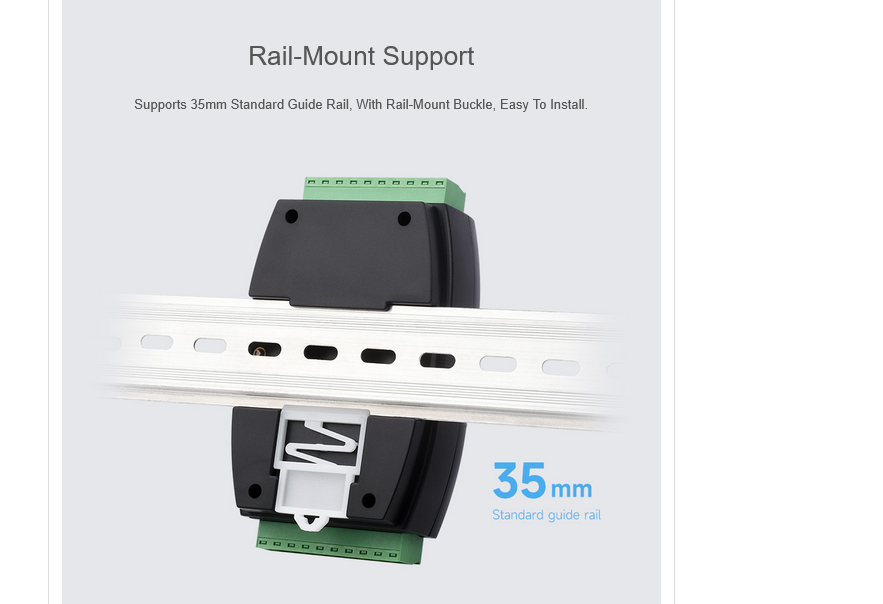

16. 支援標準 DIN 導軌安裝：支援 35mm 標準導軌，內建導軌卡扣，安裝方便

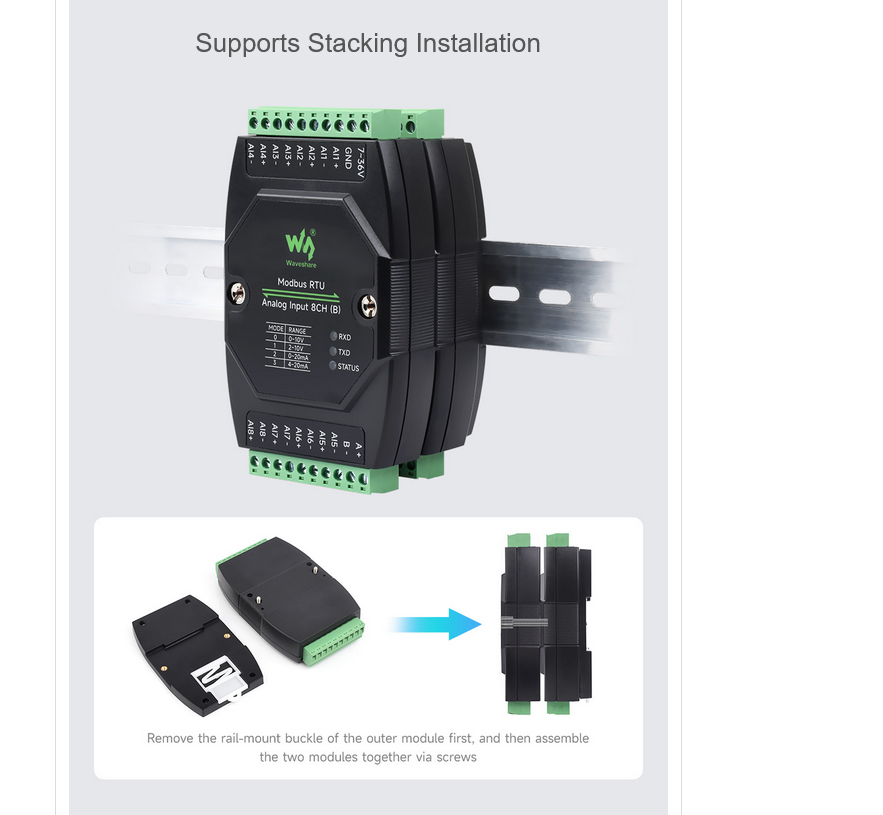

17. 支援堆疊安裝

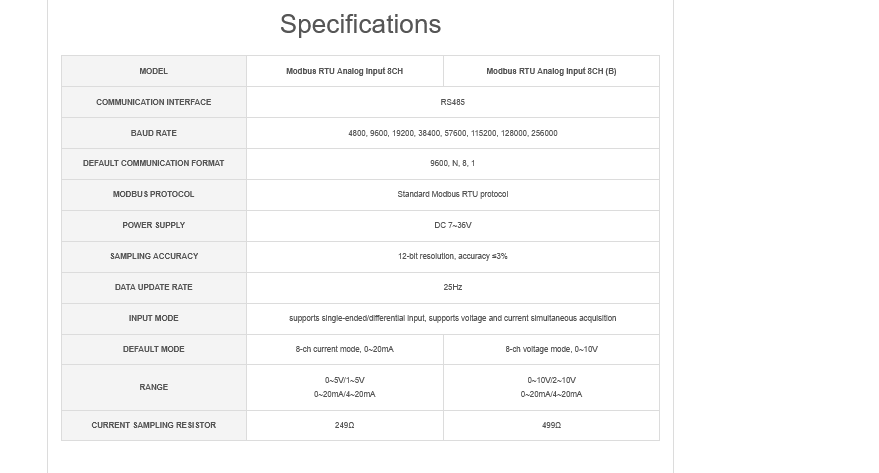

商品參數：

型號	Modbus RTU Analog Input 8CH	Modbus RTU Analog Input 8CH (B)
通訊介面	RS485
通訊波特率	4800，9600，19200，38400，57600， 115200，128000，256000
預設通訊格式	9600，N，8，1
Modbus 協議	標準 Modbus RTU 協議
供電電壓	DC 7~36V
採樣精度	12 位分辨率，精度 ≤3‰
資料更新速率	25Hz
輸入方式	單端輸入/差分輸入均可，電壓電流可同時採集

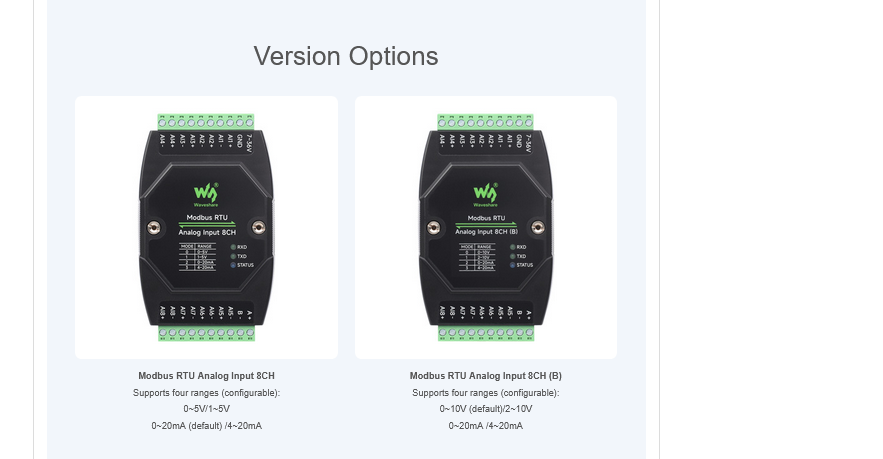

預設模式	8 路電流模式，0~20mA	8 路電壓模式，0~10V
量程	0~5V/1~5V 0~20mA/4~20mA	0~10V/2~10V 0~20mA/4~20mA
電流採樣电阻	249Ω	499Ω

相關資料/使用說明連結：(點我)

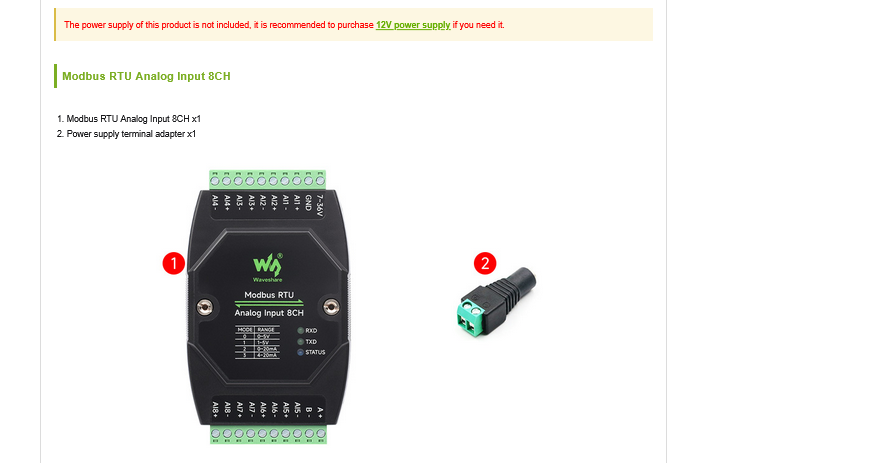

商品內容：

- Modbus RTU Analog Input 8CH × 1
- 電源轉接頭 × 1

備註：本商品沒有配附電源，買家可根據需要另購 12V 電源供電
