描述

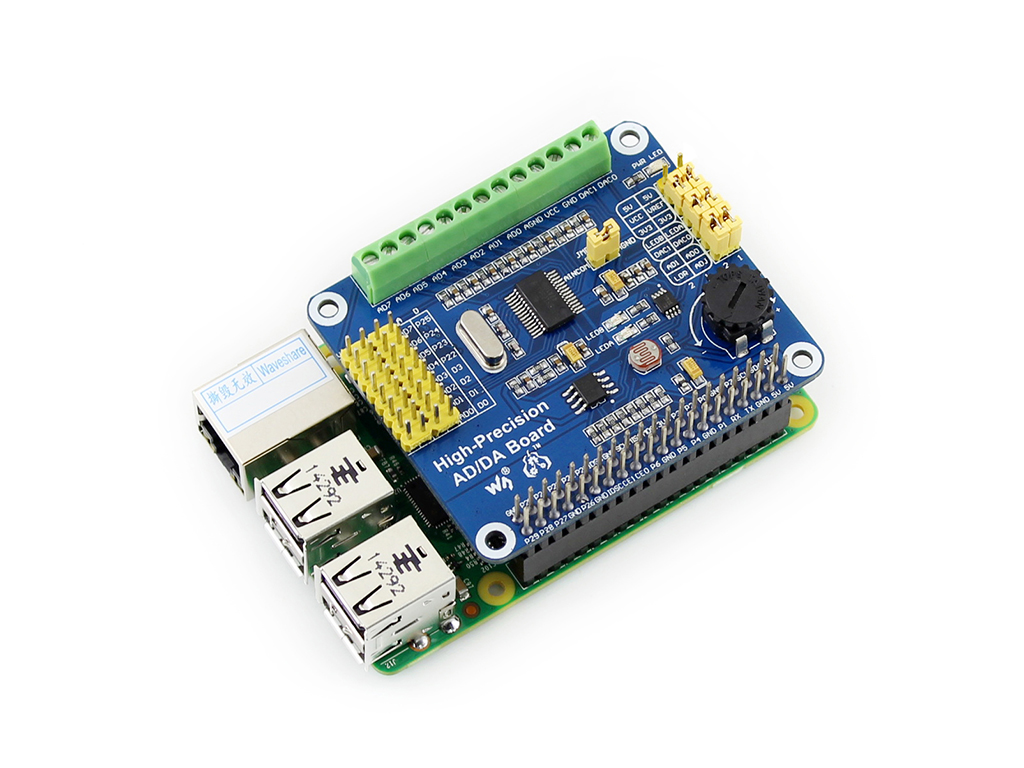

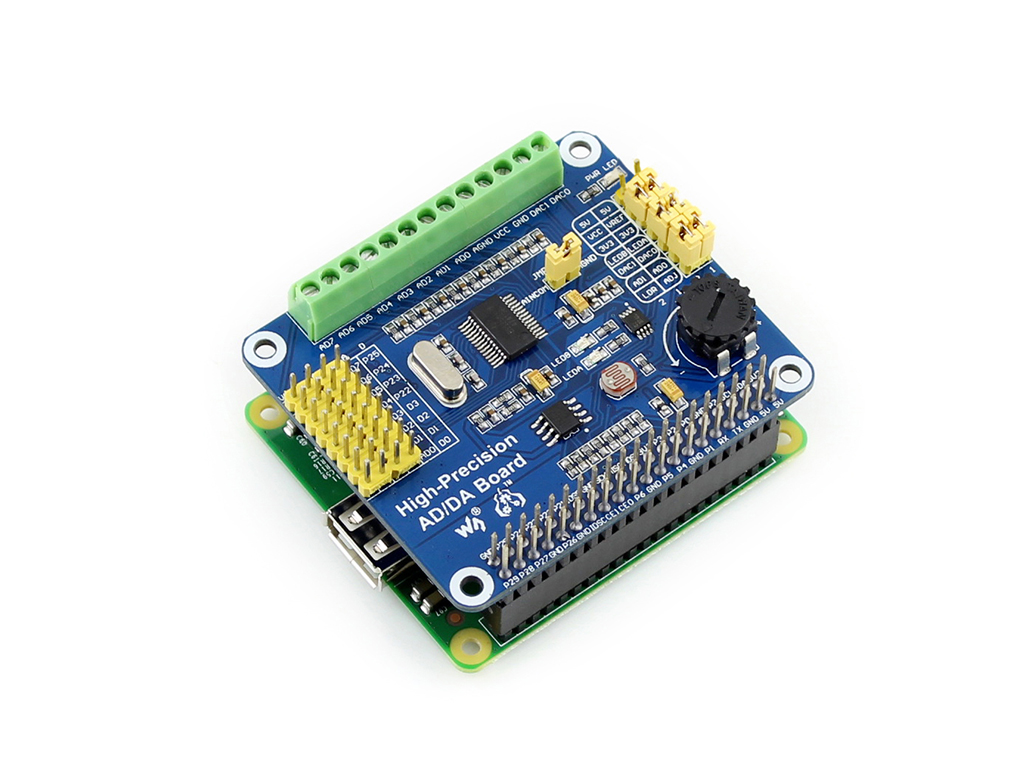

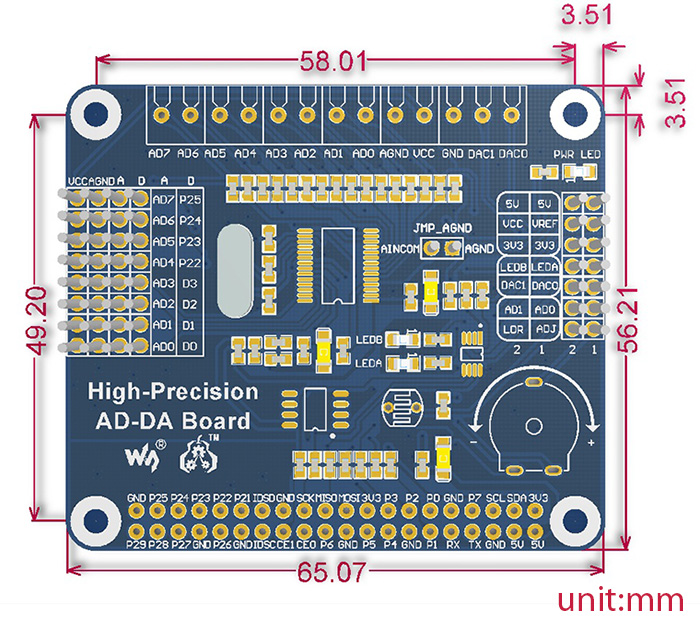

樹莓派高精密 AD/DA 擴充模組

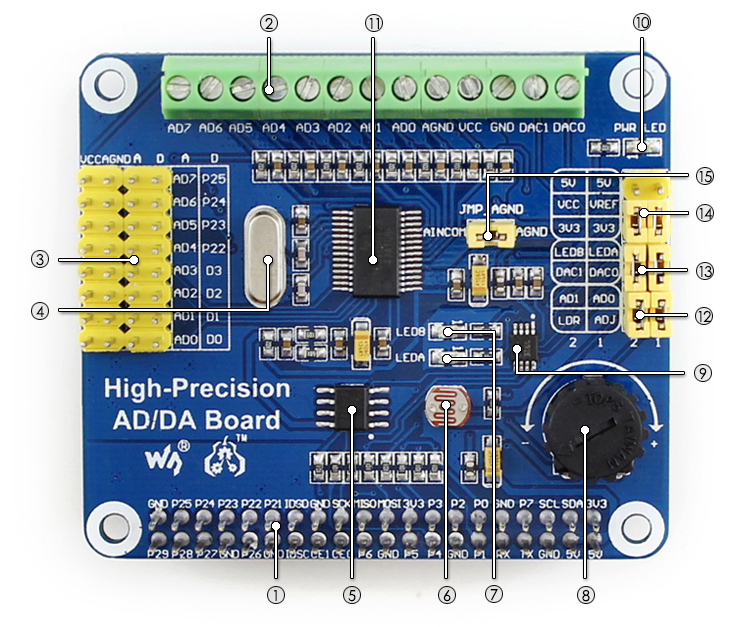

商品特性：
-
- 配置 ADS1256 晶片，8 通道 24 位元高精密 ADC(4通道差分輸入)，30ksps 採樣速率
- 配置 DAC8532 晶片，2 通道 16 位元高精密 DAC

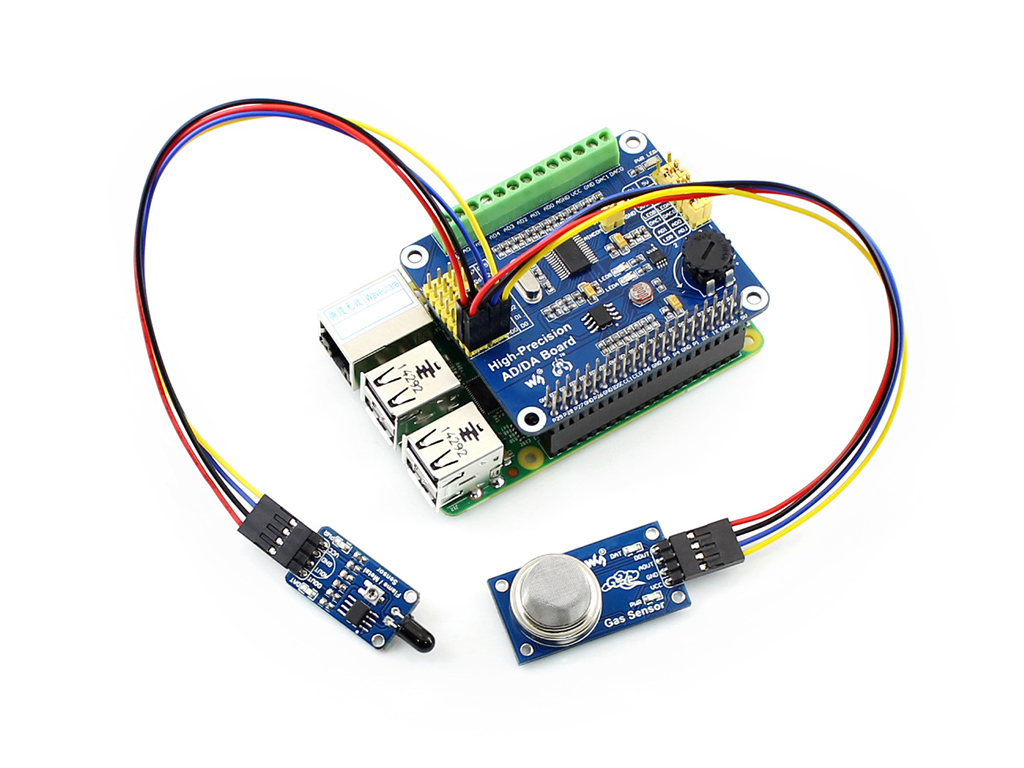

- 配置封裝輸入排針，連接各式感測器模組
- 配置輸出入接線端子，連接模擬信號及數字信號
- 內建 AD/DA 檢測電路，能觀察實驗現象
- 腳位定義：
| 針腳腳位 | 標示 | 說明 |
|---|---|---|
| 1、17 | 3.3V | 電源(3.3V電源輸入) |
| 2、4 | 5V | 電源(5V電源輸入) |
| 3、5、7、8、10、18、22、24、26、27、28、29、32、36、38、40 | NC | NC |
| 6、9、14、20、25、30、34、39 | GND | 電源接地 |
| 11 | DRDY | ADS1256 訊號輸出，低電位有效 |
| 12 | RESET | ADS1256 重置 |
| 13 | PDWN | ADS1256 同步/關閉電源輸入，低電位有效 |
| 15 | CS0 | ADS1256 選擇，低電位有效 |
| 16 | CS1 | DAC8532 選擇，低電位有效 |
| 19 | DIN | SPI 訊號輸入 |
| 21 | DOUT | SPI 訊號輸出 |
| 23 | SCK | SPI 時脈訊號 |
| 31、33、35、37 | GPIO | 外擴至感測器 |
相關資料/使用說明連結(點我)：

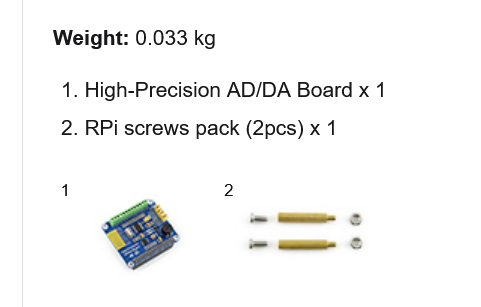

商品內容：
-
- High-Precision AD/DA Board × 1
- RPi 銅柱包(2PCS套) × 1
